CONTENTS

WARNING CHIME SYSTEM

BASIC INSPECTION  ....................................

3

DIAGNOSIS AND REPAIR WORKFLOW  ..........

3

Work Flow  .................................................................

3

SYSTEM DESCRIPTION  ..............................

5

WARNING CHIME SYSTEM  ...............................

5

WARNING CHIME SYSTEM  .......................................

5

WARNING CHIME SYSTEM : System Diagram .......

5

WARNING CHIME SYSTEM : System Description

......

5

WARNING CHIME SYSTEM : Component Parts
Location ...................................................................
..

6

WARNING CHIME SYSTEM : Component De-
scription ...................................................................
..

7

LIGHT REMINDER WARNING CHIME  .......................

7

LIGHT REMINDER WARNING CHIME : System
Diagram ...................................................................
..

7

LIGHT REMINDER WARNING CHIME : System
Description ..............................................................
..

7

LIGHT REMINDER WARNING CHIME : Compo-
nent Parts Location  .................................................
..

8

LIGHT REMINDER WARNING CHIME : Compo-
nent Description  ......................................................
..

8

SEAT BELT WARNING CHIME  ..................................

8

SEAT BELT WARNING CHIME : System Diagram

......

9

SEAT BELT WARNING CHIME : System Descrip-
tion ..........................................................................
..

9

SEAT BELT WARNING CHIME : Component
Parts Location  .........................................................

10

SEAT BELT WARNING CHIME : Component De-
scription ...................................................................

10

PARKING BRAKE RELEASE WARNING CHIME ....

10

PARKING BRAKE RELEASE WARNING CHIME
: System Diagram ....................................................

11

PARKING BRAKE RELEASE WARNING CHIME
: System Description ................................................

11

PARKING BRAKE RELEASE WARNING CHIME
: Component Parts Location  ....................................

12

PARKING BRAKE RELEASE WARNING CHIME
: Component Description  .........................................

12

KEY WARNING CHIME  .............................................

12

KEY WARNING CHIME : System Diagram .............

13

KEY WARNING CHIME : System Description  ........

13

KEY WARNING CHIME : Component Parts Loca-
tion ...........................................................................

14

KEY WARNING CHIME : Component Description ....

14

DIAGNOSIS SYSTEM (METER) .......................

15

CONSULT-III Function (METER/M&A) ....................

15

DIAGNOSIS SYSTEM (BCM)  ...........................

19

COMMON ITEM  .........................................................

19

COMMON ITEM : CONSULT-III Function (BCM -
COMMON ITEM)  .....................................................

19

BUZZER .....................................................................

20

BUZZER : CONSULT-III Function (BCM - BUZZ-
ER) ..........................................................................

20

DTC/CIRCUIT DIAGNOSIS  .........................

22

POWER SUPPLY AND GROUND CIRCUIT  ....

22

COMBINATION METER  ............................................

22

COMBINATION METER : Diagnosis Procedure  .....

22

BCM (BODY CONTROL MODULE)  ..........................

22

BCM (BODY CONTROL MODULE) : Diagnosis
Procedure ................................................................

22

METER BUZZER CIRCUIT  ...............................

24

Description ...............................................................

24

Component Function Check  ....................................

24

Diagnosis Procedure ..............................................

24

WCS-2

SEAT BELT BUCKLE SWITCH SIGNAL CIR-
CUIT ...................................................................

25

Description ..............................................................

25

Component Function Check .................................

25

Diagnosis Procedure .............................................

25

Component Inspection ............................................

26

WARNING CHIME SYSTEM  .............................

27

Wiring Diagram - WARNING CHIME - ....................

27

ECU DIAGNOSIS INFORMATION ..............

34

COMBINATION METER  ....................................

34

Reference Value  .....................................................

34

Wiring Diagram - METER -  .....................................

40

Fail-Safe .................................................................

51

DTC Index  ..............................................................

52

BCM (BODY CONTROL MODULE)  ..................

53

Reference Value  .....................................................

53

Wiring Diagram - BCM -  .........................................

77

Fail-safe ..................................................................

92

DTC Inspection Priority Chart ..............................

95

DTC Index ..............................................................

96

SYMPTOM DIAGNOSIS  .............................

98

THE PARKING BRAKE RELEASE WARNING
CONTINUES SOUNDING, OR DOES NOT
SOUND ..............................................................

98

Description ..............................................................

98

Diagnosis Procedure ...............................................

98

THE LIGHT REMINDER WARNING DOES
NOT SOUND ......................................................

99

Description ..............................................................

99

Diagnosis Procedure ...............................................

99

THE SEAT BELT WARNING CONTINUES
SOUNDING, OR DOES NOT SOUND ..............

100

Description ............................................................

100

Diagnosis Procedure .............................................

100

THE KEY WARNING DOES NOT SOUND  ......

101

Description ............................................................

101

Diagnosis Procedure .............................................

101

PRECAUTION ...........................................

102

PRECAUTIONS  ................................................

102

FOR USA AND CANADA  .......................................

102

FOR USA AND CANADA : Precaution for Supple-
mental Restraint System (SRS) "AIR BAG" and
"SEAT BELT PRE-TENSIONER"  .........................

102

FOR MEXICO  ..........................................................

102

FOR MEXICO : Precaution for Supplemental Re-
straint System (SRS) "AIR BAG" and "SEAT BELT
PRE-TENSIONER" ...............................................

102

WCS

DIAGNOSIS AND REPAIR WORKFLOW

WCS-3

< BASIC INSPECTION >

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

BASIC INSPECTION

DIAGNOSIS AND REPAIR WORKFLOW

Work Flow

INFOID:0000000005524964

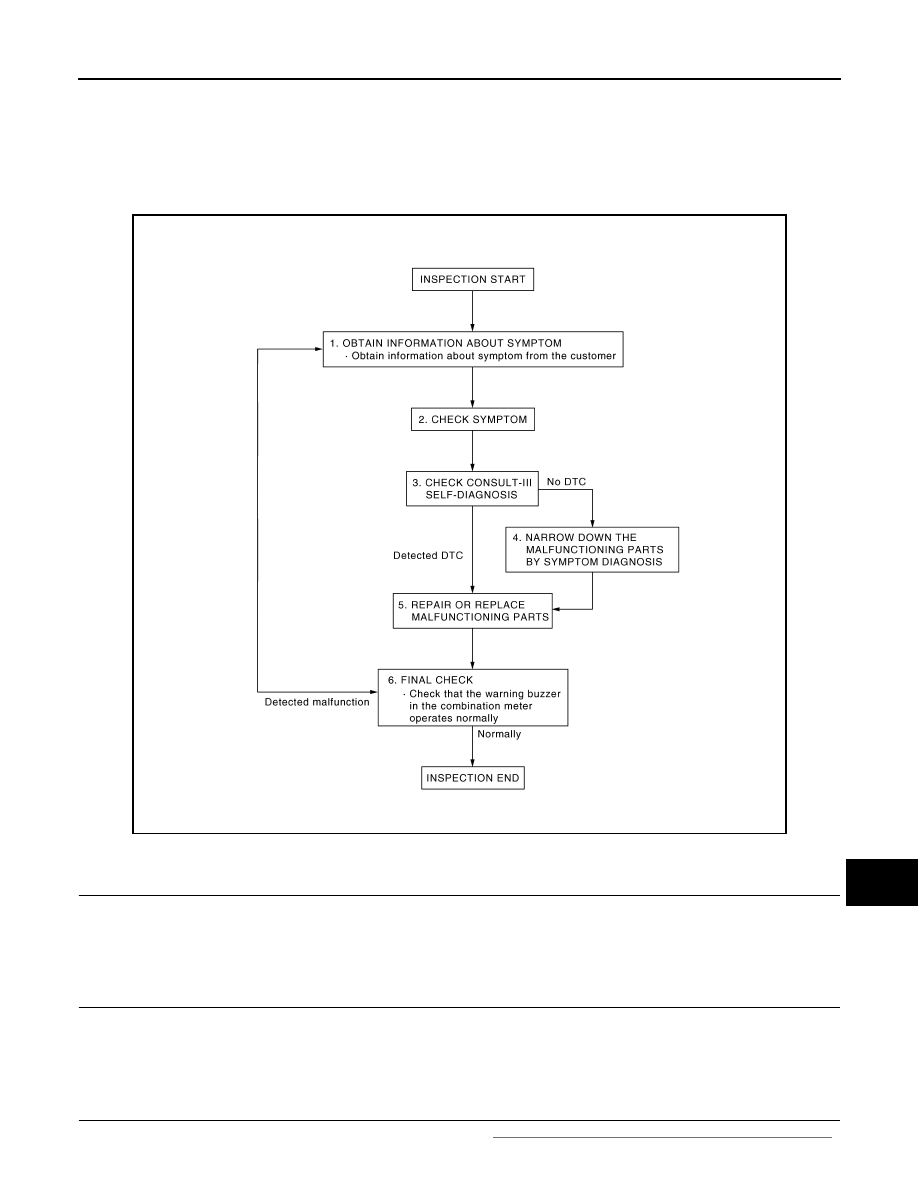

OVERALL SEQUENCE

DETAILED FLOW

1.

OBTAIN INFORMATION ABOUT SYMPTOM

Interview the customer to obtain as much information as possible about the conditions and environment under
which the malfunction occurred.

>> GO TO 2.

2.

CHECK SYMPTOM

• Check the symptom based on the information obtained from the customer.
• Check if any other malfunctions are present.

>> GO TO 3.

3.

CHECK CONSULT-III SELF-DIAGNOSIS RESULTS

Connect CONSULT-III and perform self-diagnosis. Refer to

MWI-34, "CONSULT-III Function (METER/M&A)"

.

JSNIA0456GB

WCS-4

< BASIC INSPECTION >

DIAGNOSIS AND REPAIR WORKFLOW

Are self-diagnosis results normal?

YES

>> GO TO 4.

NO

>> GO TO 5.

4.

NARROW DOWN MALFUNCTIONING PARTS BY SYMPTOM DIAGNOSIS

Perform symptom diagnosis and narrow down the malfunctioning parts.

>> GO TO 5.

5.

REPAIR OR REPLACE MALFUNCTIONING PARTS

Repair or replace malfunctioning parts.
NOTE:
If DTC is displayed, erase DTC after repairing or replacing malfunctioning parts.

>> GO TO 6.

6.

FINAL CHECK

Check that the warning buzzer in the combination meter operates normally.

Does it operate normally?

YES

>> INSPECTION END

NO

>> GO TO 1.
