Nissan Murano Z51. Manual - part 1469





DUCT AND GRILLE

VTL-47

< REMOVAL AND INSTALLATION >

[WITHOUT 7 INCH DISPLAY]

C

D

E

F

G

H

J

K

L

M

A

B

VTL

N

O

P

DUCT AND GRILLE

CENTER VENTILATOR GRILLE

CENTER VENTILATOR GRILLE : Exploded View

INFOID:0000000005517137

CENTER VENTILATOR GRILLE : Removal and Installation

INFOID:0000000005517138

REMOVAL

1.

Remove the cluster lid A. Refer to

IP-12, "Exploded View"

2.

Remove the cluster lid D. Refer to

IP-12, "Exploded View"

.

1.

Defroster nozzle

2.

Side defroster nozzle (left)

3.

Foot duct (left)

4.

Heater duct

5.

Heater & cooling unit assembly

6.

Ventilator duct

7.

Side defroster grille (left)

8.

Instrument panel assembly

9.

Side ventilator grille (left)

10. Center ventilator grille assembly

11. Side ventilator grille (right)

12. Side defroster grille (right)

13. Center speaker grille

14. Blower unit assembly

15. Foot duct (right)

16. Side defroster nozzle (right)

17. Upper ventilator duct

JPIIA1225ZZ

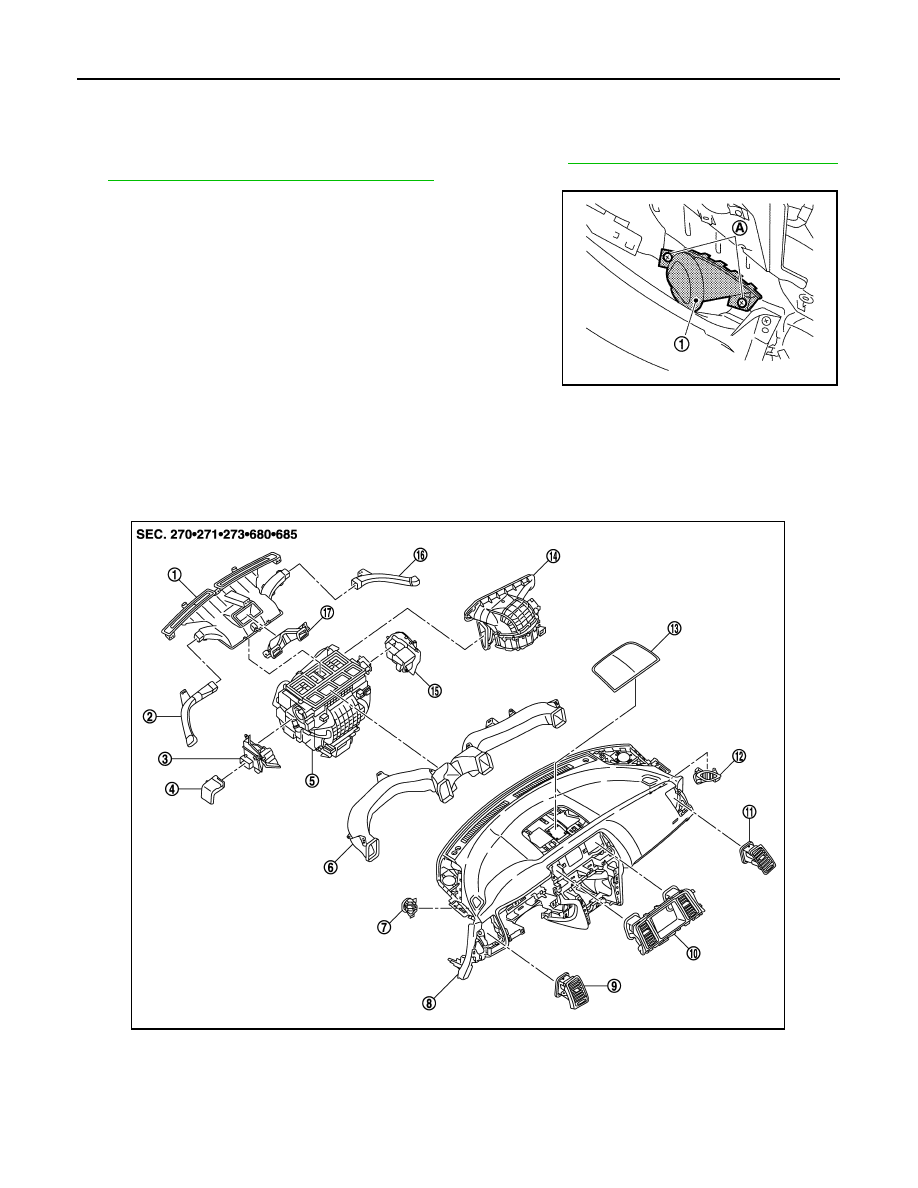

VTL-48

< REMOVAL AND INSTALLATION >

[WITHOUT 7 INCH DISPLAY]

DUCT AND GRILLE

3.

Remove the mounting screws (A), and then remove the center
ventilator grille assembly (1).

INSTALLATION

Install in the reverse order of removal.

SIDE VENTILATOR GRILLE

SIDE VENTILATOR GRILLE : Exploded View

INFOID:0000000005517139

SIDE VENTILATOR GRILLE : Removal and Installation

INFOID:0000000005517140

REMOVAL

JPIIA0582ZZ

1.

Defroster nozzle

2.

Side defroster nozzle (left)

3.

Foot duct (left)

4.

Heater duct

5.

Heater & cooling unit assembly

6.

Ventilator duct

7.

Side defroster grille (left)

8.

Instrument panel assembly

9.

Side ventilator grille (left)

10. Center ventilator grille assembly

11. Side ventilator grille (right)

12. Side defroster grille (right)

13. Center speaker grille

14. Blower unit assembly

15. Foot duct (right)

16. Side defroster nozzle (right)

17. Upper ventilator duct

JPIIA1225ZZ

DUCT AND GRILLE

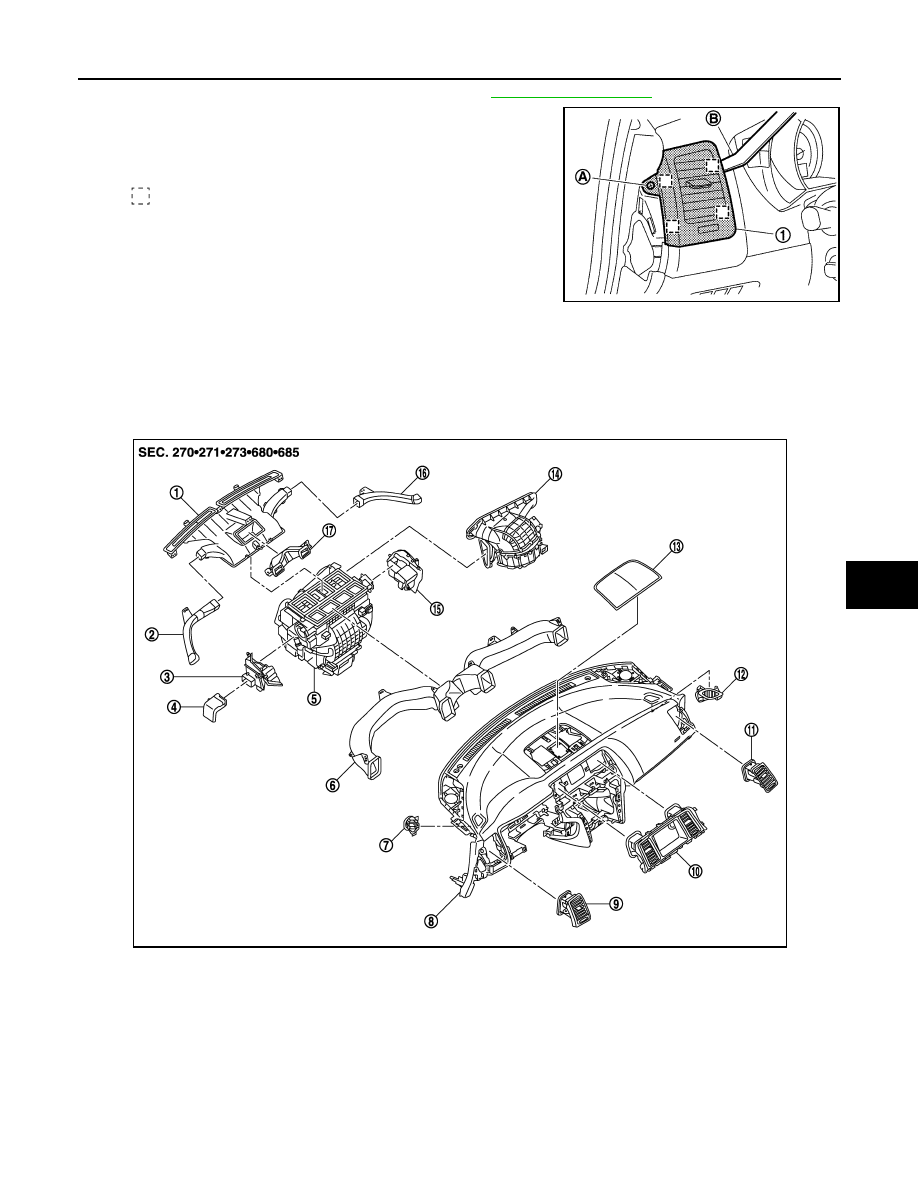

VTL-49

< REMOVAL AND INSTALLATION >

[WITHOUT 7 INCH DISPLAY]

C

D

E

F

G

H

J

K

L

M

A

B

VTL

N

O

P

1.

Remove the instrument side finisher (LH/RH). Refer to

IP-12, "Exploded View"

2.

Remove the mounting screw (A).

3.

Remove side ventilator grille metal clip using remover tool (B),
and then remove side ventilator grille (1).

INSTALLATION

Install in the reverse order of removal.

SIDE DEFROSTER GRILLE

SIDE DEFROSTER GRILLE : Exploded View

INFOID:0000000005517141

: Metal clip

JPIIA0583ZZ

1.

Defroster nozzle

2.

Side defroster nozzle (left)

3.

Foot duct (left)

4.

Heater duct

5.

Heater & cooling unit assembly

6.

Ventilator duct

7.

Side defroster grille (left)

8.

Instrument panel assembly

9.

Side ventilator grille (left)

10. Center ventilator grille assembly

11. Side ventilator grille (right)

12. Side defroster grille (right)

13. Center speaker grille

14. Blower unit assembly

15. Foot duct (right)

16. Side defroster nozzle (right)

17. Upper ventilator duct

JPIIA1225ZZ

VTL-50

< REMOVAL AND INSTALLATION >

[WITHOUT 7 INCH DISPLAY]

DUCT AND GRILLE

SIDE DEFROSTER GRILLE : Removal and Installation

INFOID:0000000005517142

REMOVAL

1.

Remove the defroster nozzle and side defroster nozzle. Refer to

VTL-53, "DEFROSTER NOZZLE AND

SIDE DEFROSTER NOZZLE : Exploded View"

2.

Remove the mounting screws (A), and then remove the side
defroster grilles (left/right) (1).

INSTALLATION

Install in the reverse order of removal.

VENTILATOR DUCT

VENTILATOR DUCT : Exploded View

INFOID:0000000005517143

JPIIA0584ZZ

1.

Defroster nozzle

2.

Side defroster nozzle (left)

3.

Foot duct (left)

4.

Heater duct

5.

Heater & cooling unit assembly

6.

Ventilator duct

7.

Side defroster grille (left)

8.

Instrument panel assembly

9.

Side ventilator grille (left)

10. Center ventilator grille assembly

11. Side ventilator grille (right)

12. Side defroster grille (right)

JPIIA1225ZZ
