Nissan X-Trail 32. Manual - part 2042





TM-126

< UNIT DISASSEMBLY AND ASSEMBLY >

[6MT: RS6F52A]

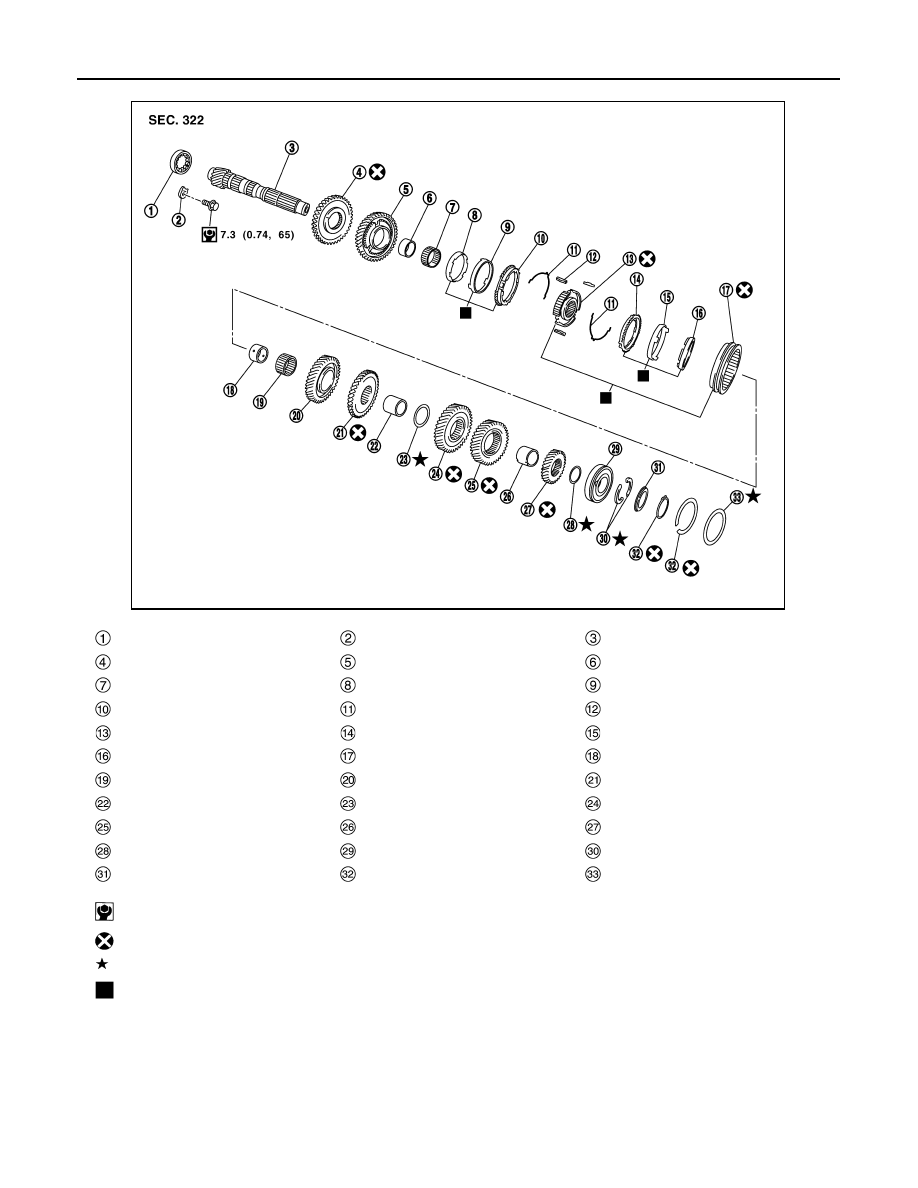

TRANSAXLE ASSEMBLY

CAUTION:

Apply gear oil to gears, shafts, synchronizers, and bearings when assembly.

Mainshaft front bearing

Mainshaft bearing retainer

Mainshaft

Reverse main gear

1st main gear

1st main gear bushing

1st needle bearing

1st inner baulk ring

1st synchronizer cone

1st outer baulk ring

1st-2nd spread spring

1st-2nd shifting insert

1st-2nd synchronizer hub

2nd outer baulk ring

2nd synchronizer cone

2nd inner baulk ring

1st-2nd coupling sleeve

2nd main gear bushing

2nd needle bearing

2nd main gear

3rd main gear

3rd-4th mainshaft spacer

4th main gear adjusting shim

4th main gear

5th main gear

5th-6th mainshaft spacer

6th main gear

6th main gear adjusting shim

Mainshaft rear bearing

Mainshaft C-ring

C-ring holder

Snap ring

Mainshaft rear bearing adjusting
shim

: N·m (kg-m, in-lb)

: Always replace after every disassembly.

: Select with proper thickness.

: Replace the parts as a set.

PCIB1889E

TRANSAXLE ASSEMBLY

TM-127

< UNIT DISASSEMBLY AND ASSEMBLY >

[6MT: RS6F52A]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

CAUTION:

Apply gear oil to gears, shafts, synchronizers, and bearings when assembly.

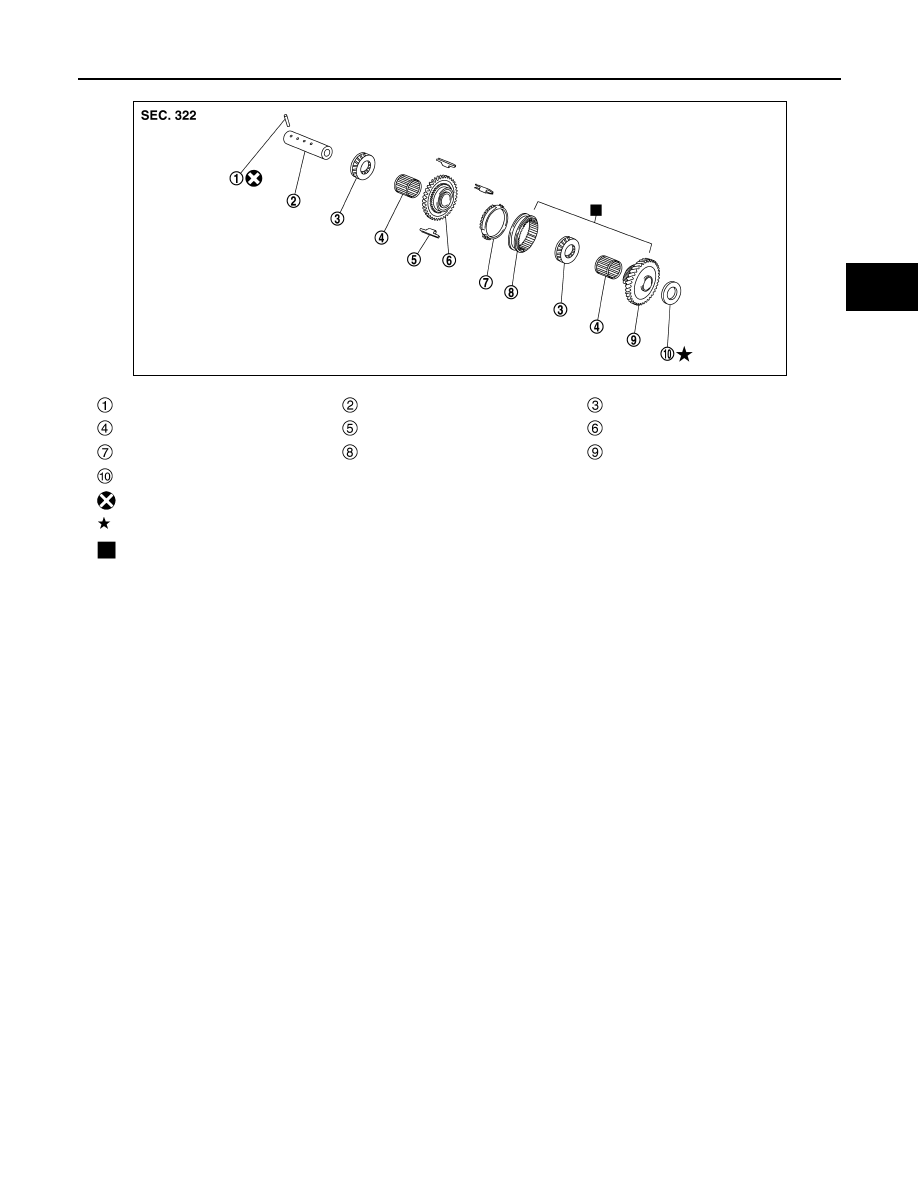

SHIFT FORK AND FORK ROD

Retaining pin

Reverse idler shaft

Thrust needle bearing

Reverse idler gear needle bearing

Reverse insert spring

Reverse idler gear (front)

Reverse baulk ring

Reverse coupling sleeve

Reverse idler gear (rear)

Reverse idler gear adjusting shim

: Always replace after every disassembly.

: Select with proper thickness.

: Replace the parts as a set.

JSDIA6367ZZ

TM-128

< UNIT DISASSEMBLY AND ASSEMBLY >

[6MT: RS6F52A]

TRANSAXLE ASSEMBLY

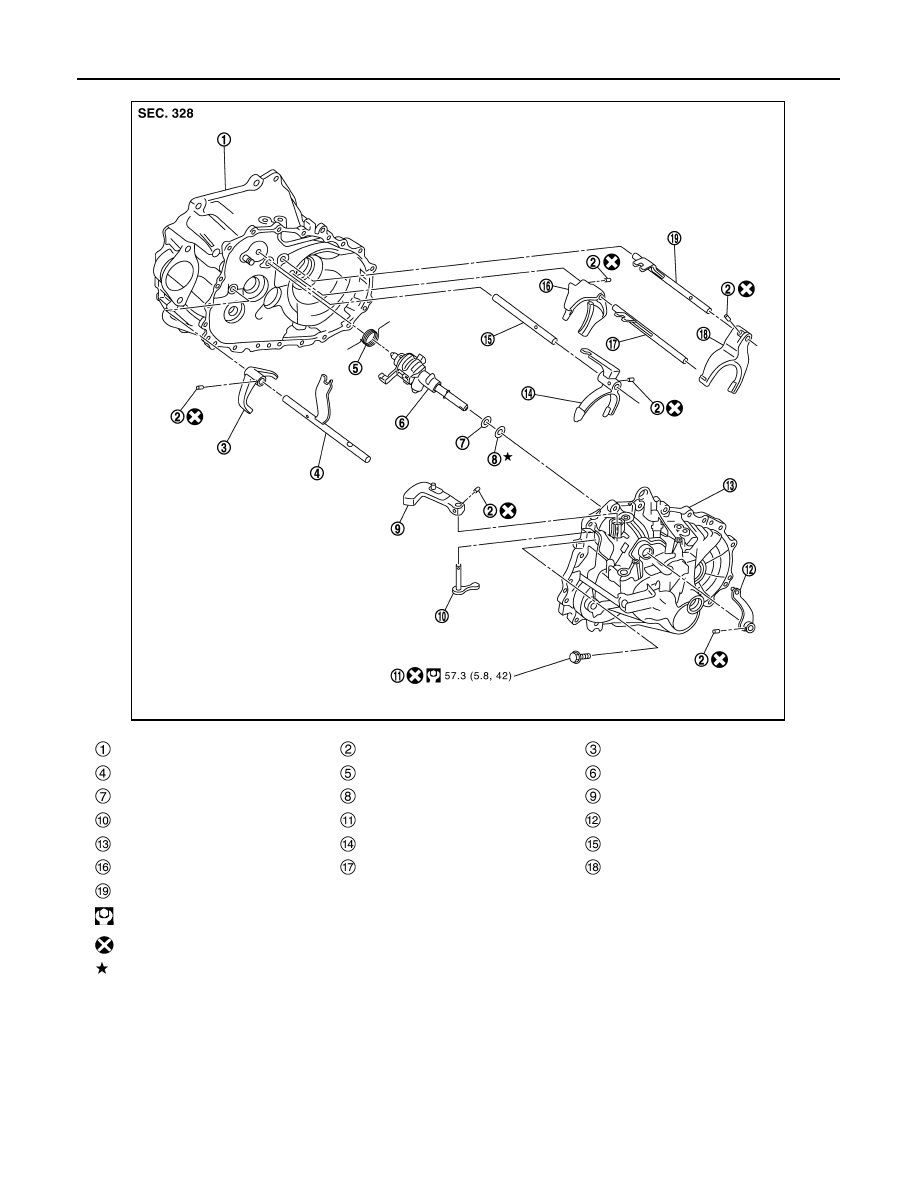

FINAL DRIVE

Clutch housing

Retaining pin

Reverse shift fork

Reverse fork rod

Return spring

Striking rod

Striking rod shim

Striking rod adjusting shim

Shift lever (outer)

Shift lever (inner)

Guide bolt

Select lever

Transaxle case

3rd-4th shift fork

3rd-4th fork rod

1st-2nd shift fork

1st-2nd fork rod

5th-6th shift fork

5th-6th fork rod

: N·m (kg-m, ft-lb)

: Always replace after every disassembly.

: Select with proper thickness.

PCIB1806E

TRANSAXLE ASSEMBLY

TM-129

< UNIT DISASSEMBLY AND ASSEMBLY >

[6MT: RS6F52A]

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

CAUTION:

Apply gear oil to gears, shafts, and bearings when assembly.

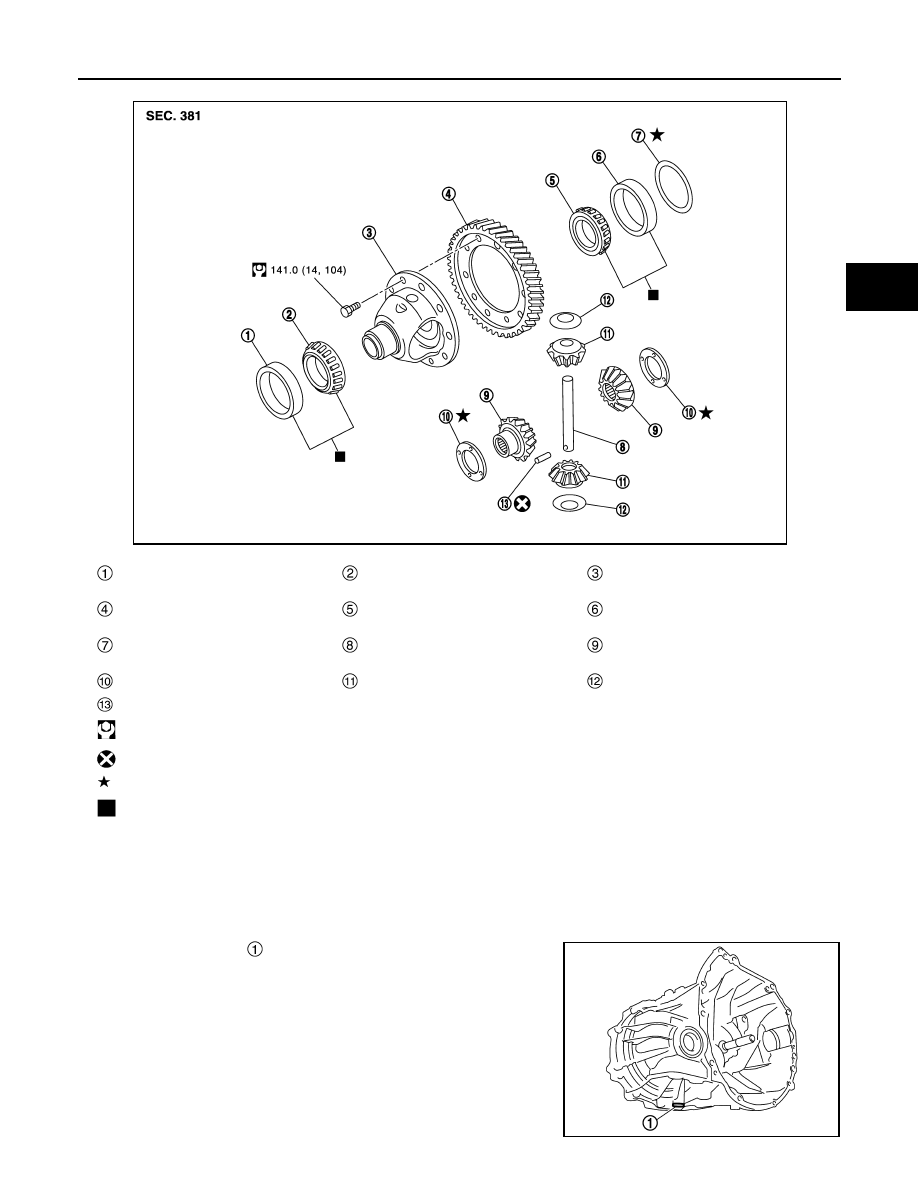

2WD : Disassembly and Assembly

INFOID:0000000010919403

DISASSEMBLY

1.

Remove drain plug

 with gasket from clutch housing and then

drain gear oil.

Differential side bearing outer race
(clutch housing side)

Differential side bearing (clutch hous-
ing side)

Differential case

Final gear

Differential side bearing (transaxle
case side)

Differential side bearing outer race
(transaxle case side)

Differential side bearing adjusting
shim

Pinion mate shaft

Side gear

Side gear thrust washer

Pinion mate gear

Pinion mate thrust washer

Retaining pin

: N·m (kg-m, ft-lb)

: Always replace after every disassembly.

: Select with proper thickness.

: Replace the parts as a set.

JPDIC0467GB

JSDIA6146ZZ
