Nissan X-Trail 32. Manual - part 1960





SRC-8

< SYSTEM DESCRIPTION >

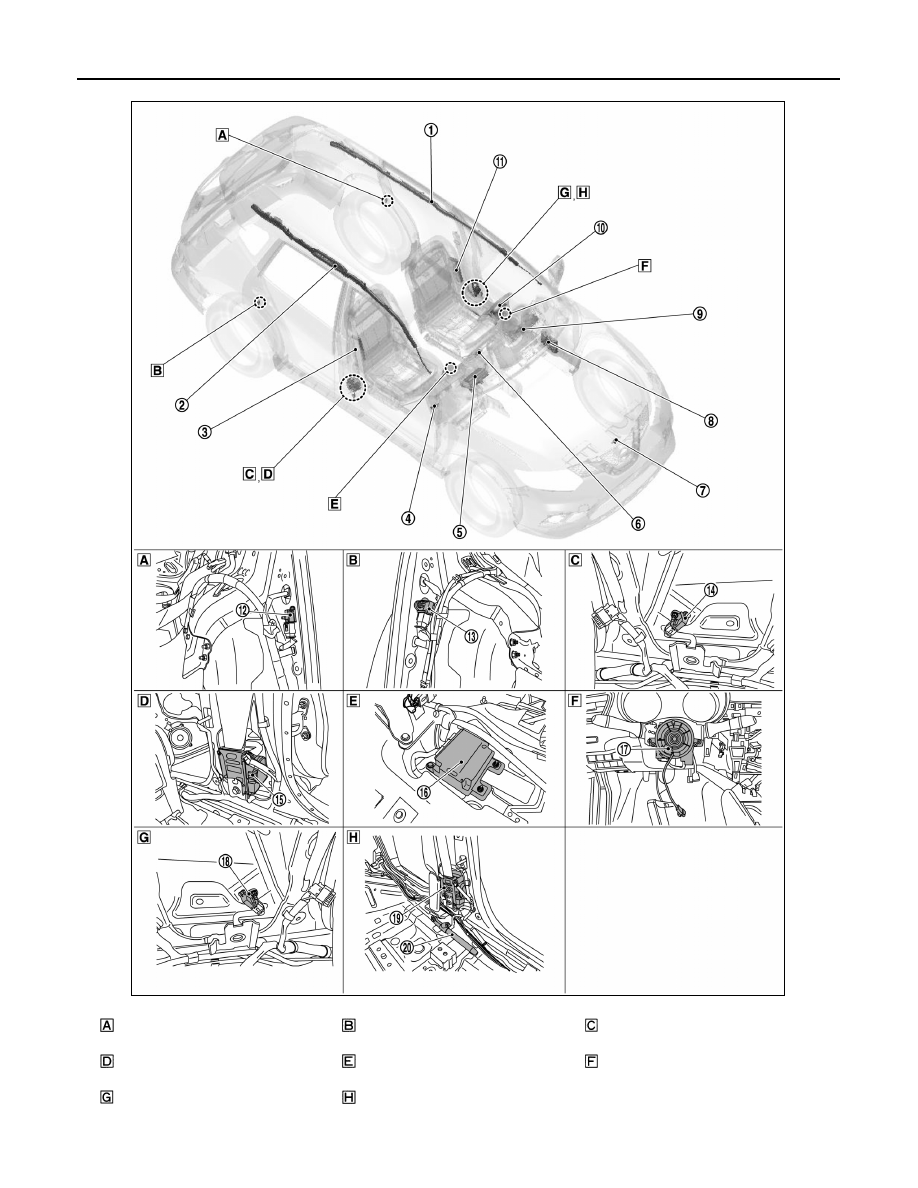

COMPONENT PARTS

Behind luggage side lower finisher
LH

Behind luggage side lower finisher
RH

Behind center pillar lower garnish
RH

Behind center pillar lower garnish
RH

View with center console assembly

View with steering wheel removed

Behind center pillar lower garnish LH

Behind center pillar lower garnish LH

JMHIA2944ZZ

COMPONENT PARTS

SRC-9

< SYSTEM DESCRIPTION >

C

D

E

F

G

I

J

K

L

M

A

B

SRC

N

O

P

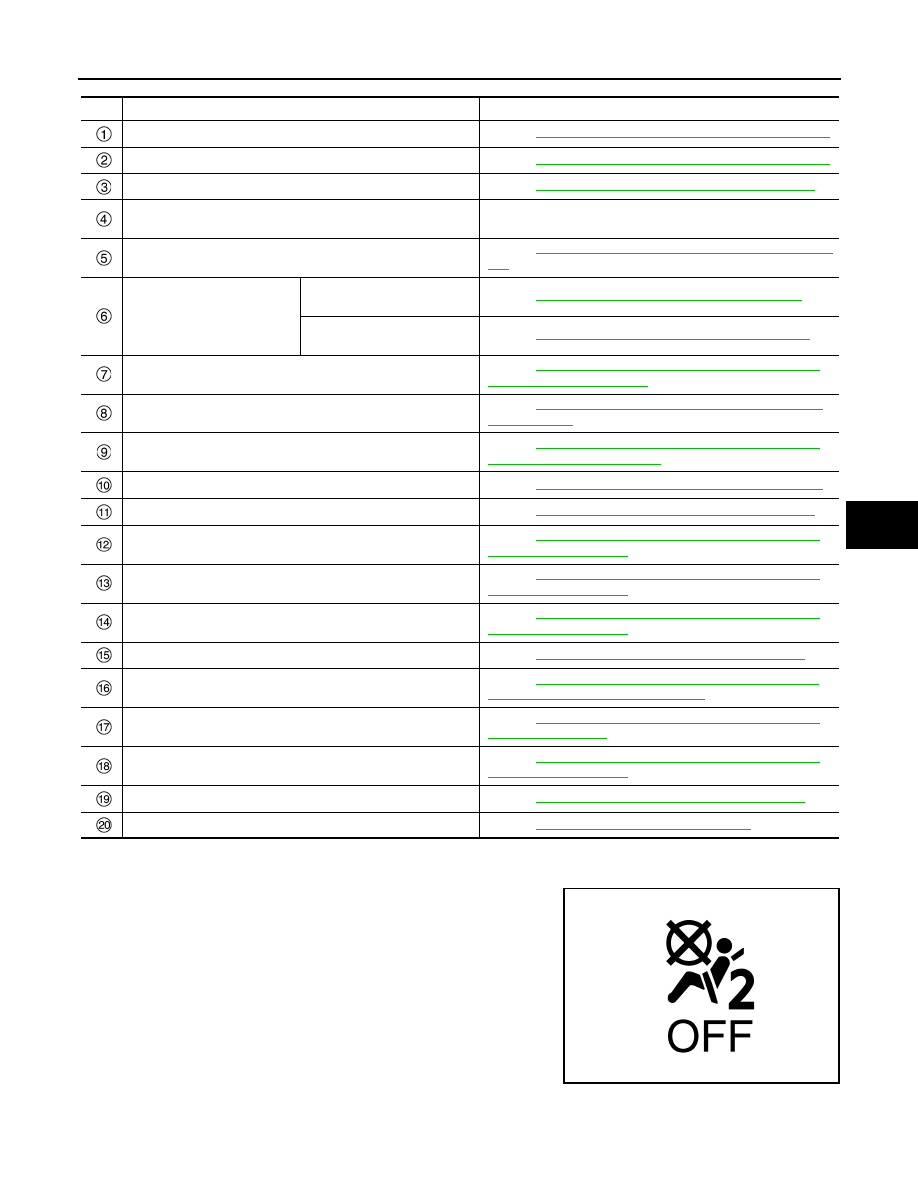

Front Passenger Air Bag Off Indicator

INFOID:0000000010916210

Front passenger air bag OFF indicator turns ON when turning air
bag cutoff switch OFF position.

No.

Component

Function

Curtain air bag module LH

Refer to

SR-8, "AIR BAG MODULE : Curtain air bag module"

.

Curtain air bag module RH

Refer to

SR-8, "AIR BAG MODULE : Curtain air bag module"

.

Side air bag module RH

Refer to

SR-8, "AIR BAG MODULE : Side air bag module"

.

Air bag cutoff switch

Deactivates passenger air bag module deployment by switch-
ing air bag cut OFF switch to the OFF position.

Passenger air bag module

Refer to

SR-7, "AIR BAG MODULE : Passenger air bag mod-

ule"

.

Indicator unit

Front passenger air bag OFF
indicator

Refer to

SRC-9, "Front Passenger Air Bag Off Indicator"

.

Front passenger air bag ON
indicator

Refer to

SRC-10, "Front Passenger Air Bag On Indicator"

.

Crash zone sensor

Refer to

SR-10, "MAIN COMPONENT PARTS AND FUNC-

TIONS : Crash zone sensor"

.

BCM

Refer to

BCS-6, "BODY CONTROL SYSTEM : Component

Parts Location"

.

Combination meter (air bag warning lamp)

Refer to

SR-12, "MAIN COMPONENT PARTS AND FUNC-

TIONS : Air bag warning lamp"

.

Driver air bag module

Refer to

SR-7, "AIR BAG MODULE : Driver air bag module"

.

Side air bag module LH

Refer to

SR-8, "AIR BAG MODULE : Side air bag module"

.

C-pillar satellite sensor LH

Refer to

SR-10, "MAIN COMPONENT PARTS AND FUNC-

TIONS : Satellite sensor"

.

C-pillar satellite sensor RH

Refer to

SR-10, "MAIN COMPONENT PARTS AND FUNC-

TIONS : Satellite sensor"

.

B-pillar satellite sensor RH

Refer to

SR-10, "MAIN COMPONENT PARTS AND FUNC-

TIONS : Satellite sensor"

.

Seat belt pre-tensioner RH

Refer to

SB-5, "Seat belt pre-tensioner with Load limiter"

.

Air bag diagnosis sensor unit

Refer to

SR-11, "MAIN COMPONENT PARTS AND FUNC-

TIONS : Air bag diagnosis sensor unit"

.

Combination switch (spiral cable)

Refer to

SR-10, "MAIN COMPONENT PARTS AND FUNC-

TIONS : Spiral cable"

.

B-pillar satellite sensor LH

Refer to

SR-10, "MAIN COMPONENT PARTS AND FUNC-

TIONS : Satellite sensor"

.

Seat belt pre-tensioner LH

Refer to

SB-5, "Seat belt pre-tensioner with Load limiter"

.

Lap pre-tensioner LH

Refer to

SB-6, "Double pre-tensioner seat belt"

.

JSHIA0048ZZ

SRC-10

< SYSTEM DESCRIPTION >

COMPONENT PARTS

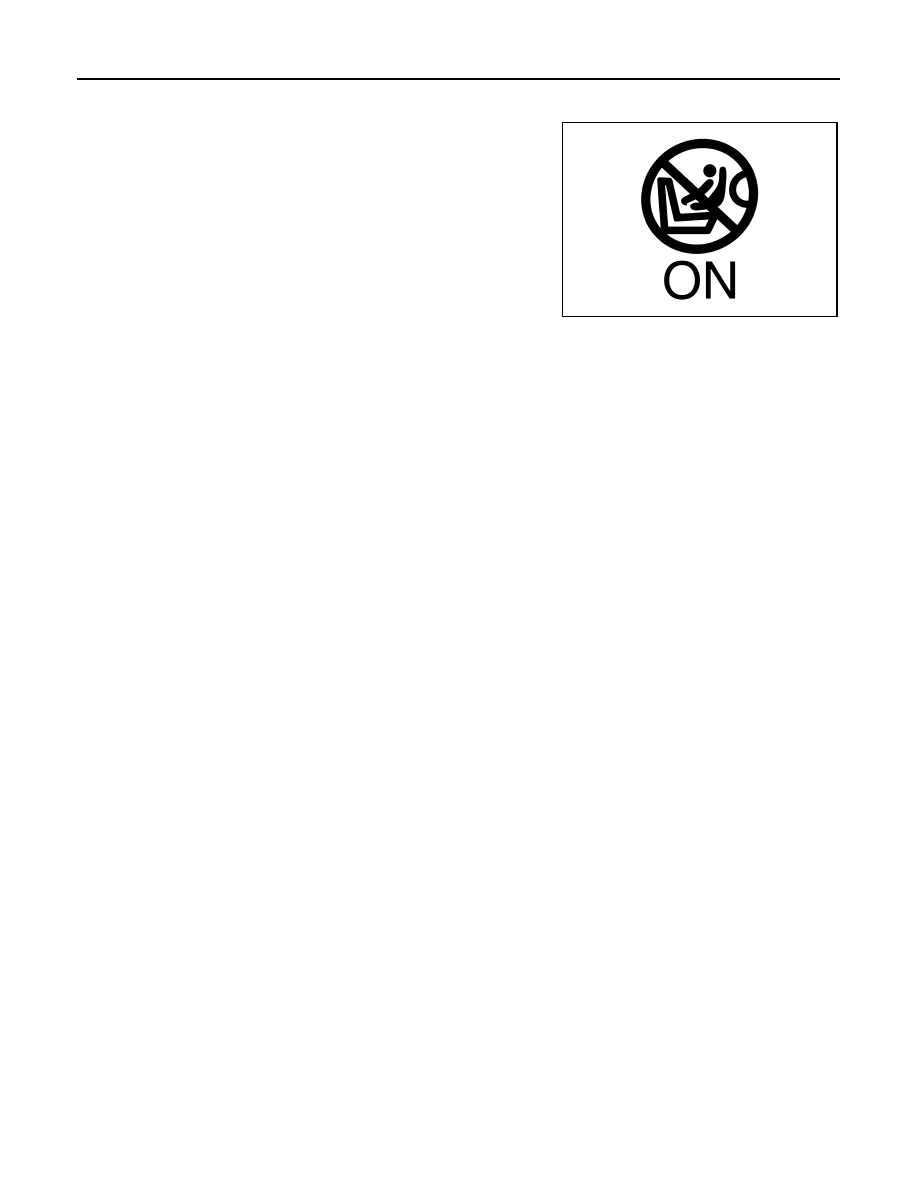

Front Passenger Air Bag On Indicator

INFOID:0000000010916211

Front passenger air bag ON indicator turns ON when turning air bag
cutoff switch ON position.

JSHIA0049ZZ

SYSTEM

SRC-11

< SYSTEM DESCRIPTION >

C

D

E

F

G

I

J

K

L

M

A

B

SRC

N

O

P

SYSTEM

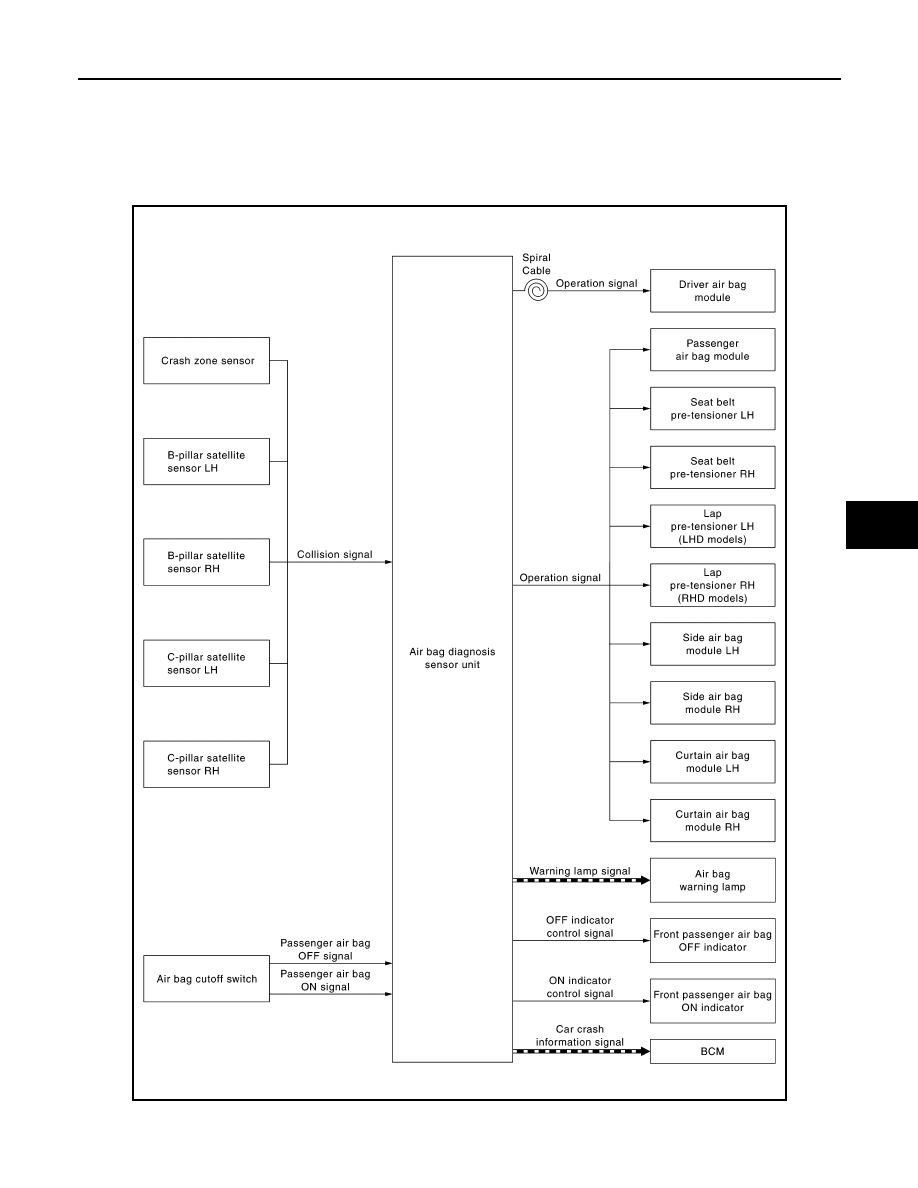

SRS AIR BAG SYSTEM

SRS AIR BAG SYSTEM : System Description

INFOID:0000000010688450

SYSTEM DIAGRAM

SYSTEM DESCRIPTION

JMHIA2945GB
