MWI-98

< ECU DIAGNOSIS INFORMATION >

COMBINATION METER

ITS SONAR SET OUTPUT

Ignition switch ON

LDW status in combination meter selec-
tion ON

LDW On

LDW status in combination meter selec-
tion OFF

LDW Off

BSW status in combination meter selec-
tion ON

BSW On

BSW status in combination meter selec-
tion OFF

BSW Off

MOD status in combination meter selec-
tion ON

P MV ON

MOD status in combination meter selec-
tion OFF

P MV OFF

Display status in combination meter selec-
tion ON

SONAR ON

Display status in combination meter selec-
tion OFF

SONAR OFF

Front sensor status in combination meter
selection ON

P SEN ON

Rear sensor status in combination meter
selection ON

P SEN FRONT

Volume status in combination meter selec-
tion High

P BUZ HIGH

Volume status in combination meter selec-
tion Med.

P BUZ MED

Volume status in combination meter selec-
tion Low

P BUZ LOW

Range status in combination meter selec-
tion Far

P RNG FAR

Range status in combination meter selec-
tion Mid.

P RNG MED

Range status in combination meter selec-
tion Near

P RNG NEAR

Other than above

NO SW ST

SONAR DET STATUS

Ignition switch ON

Sonar control unit detected the obstacle

On

Sonar control unit not detected the obsta-
cle

Off

SONAR WARN

Ignition switch ON

Sonar sensor error ON

On

Sonar sensor error OFF

Off

SONAR DET DSP RC

Ignition switch ON

Level of distance from center sensor rear
to obstacle level1

LEVEL1

Level of distance from center sensor rear
to obstacle level2

LEVEL2

Level of distance from center sensor rear
to obstacle level3

LEVEL3

Level of distance from center sensor rear
to obstacle level4

LEVEL4

SONAR DET DSP AREA RC

Ignition switch ON

Obstacle is within the warning area of cen-
ter sensor rear

On

Other than above

Off

Monitor Item

Condition

Value/Status

MWI

COMBINATION METER

MWI-99

< ECU DIAGNOSIS INFORMATION >

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

SONAR DET DSP RL

Ignition switch ON

Level of distance from corner sensor rear
LH to obstacle level1

LEVEL1

Level of distance from corner sensor rear
LH to obstacle level2

LEVEL2

Level of distance from corner sensor rear
LH to obstacle level3

LEVEL3

Level of distance from corner sensor rear
LH to obstacle level4

LEVEL4

SONAR DET DSP AREA RL

Ignition switch ON

Obstacle is within the warning area of cor-
ner sensor rear LH

On

Other than above

Off

SONAR DET DSP RR

Ignition switch ON

Level of distance from corner sensor rear
RH to obstacle level1

LEVEL1

Level of distance from corner sensor rear
RH to obstacle level2

LEVEL2

Level of distance from corner sensor rear
RH to obstacle level3

LEVEL3

Level of distance from corner sensor rear
RH to obstacle level4

LEVEL4

SONARDET DSP AREA RR

Ignition switch ON

Obstacle is within the warning area of cor-
ner sensor rear RH

On

Other than above

Off

SONARDET DSP FC

Ignition switch ON

Level of distance from center sensor front
to obstacle level1

LEVEL1

Level of distance from center sensor front
to obstacle level2

LEVEL2

Level of distance from center sensor front
to obstacle level3

LEVEL3

Level of distance from center sensor front
to obstacle level4

LEVEL4

SONARDET DSP AREA FC

Ignition switch ON

Obstacle is within the warning area of cen-
ter sensor front

On

Other than above

Off

SONAR DET DSP FL

Ignition switch ON

Level of distance from corner sensor front
LH to obstacle level1

LEVEL1

Level of distance from corner sensor front
LH to obstacle level2

LEVEL2

Level of distance from corner sensor front
LH to obstacle level3

LEVEL3

Level of distance from corner sensor front
LH to obstacle level4

LEVEL4

SONAR DET DSP AREA FL

Ignition switch ON

Obstacle is within the warning area of cor-
ner sensor front LH

On

Other than above

Off

SONAR DET DSP FR

Ignition switch ON

Level of distance from corner sensor front
RH to obstacle level1

LEVEL1

Level of distance from corner sensor front
RH to obstacle level2

LEVEL2

Level of distance from corner sensor front
RH to obstacle level3

LEVEL3

Level of distance from corner sensor front
RH to obstacle level4

LEVEL4

Monitor Item

Condition

Value/Status

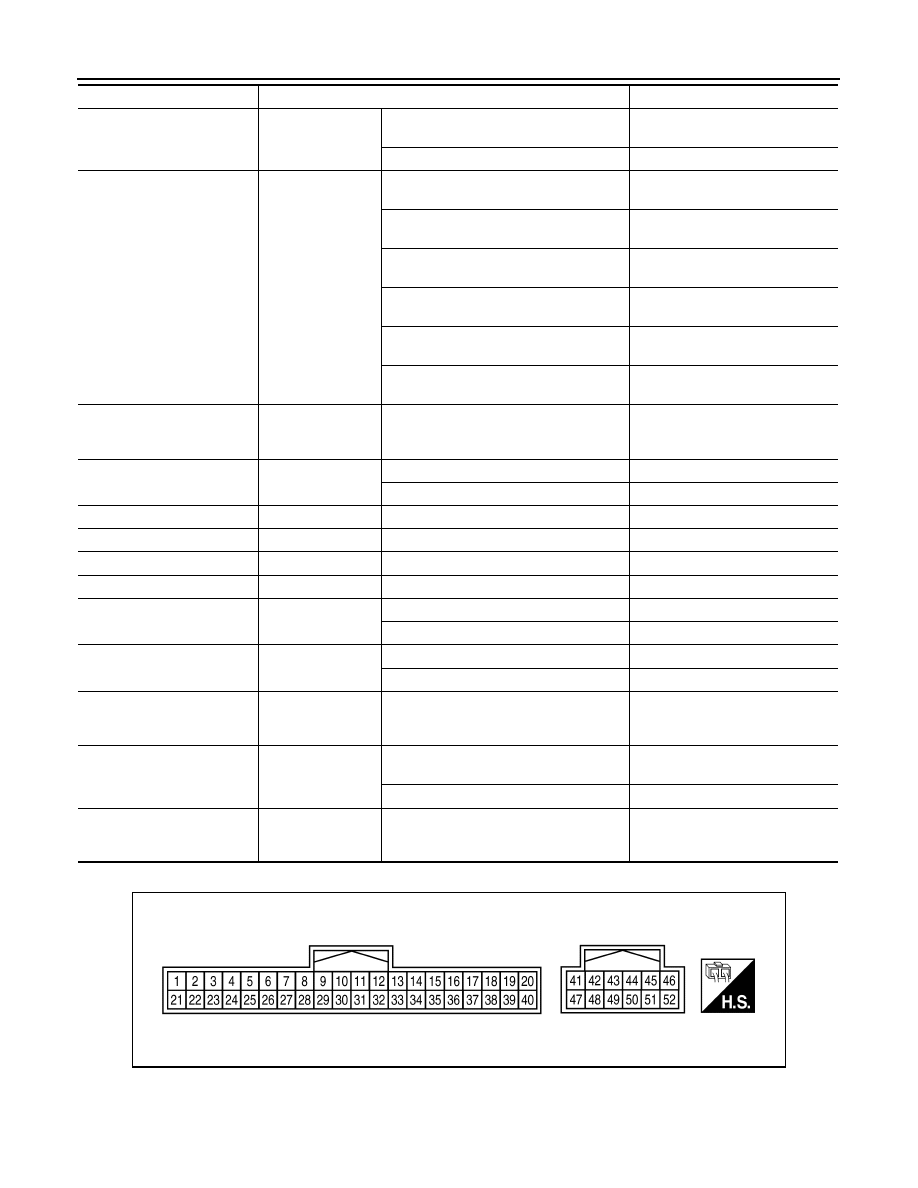

MWI-100

< ECU DIAGNOSIS INFORMATION >

COMBINATION METER

TERMINAL LAYOUT

PHYSICAL VALUES

SONAR DET DSP AREA FR

Ignition switch ON

Obstacle is within the warning area of cor-
ner sensor front RH

On

Other than above

Off

SONAR DIST DSP

Ignition switch ON

Distance from obstacle to corner sensor is
less than 30 cm

STOP

Distance from obstacle to corner sensor is
30 cm or more and less than 40 cm

30

Distance from obstacle to corner sensor is
40 cm or more and less than 50 cm

40

Distance from obstacle to corner sensor is
50 cm or more and less than 60 cm

50

Distance from obstacle to corner sensor is
60 cm or more and less than 70 cm

60

Distance from obstacle to corner sensor is
more than 70 cm

Off

FCW IND

Ignition switch ON

NOTE:
This item is displayed, but cannot be mon-
itored.

Off

LDW IND

Ignition switch ON

LDW system display ON

On

LDW system display OFF

Off

TIRE PRESS FR

Ignition switch ON

—

0 - 63.75

TIRE PRESS FL

Ignition switch ON

—

0 - 63.75

TIRE PRESS RR

Ignition switch ON

—

0 - 63.75

TIRE PRESS RL

Ignition switch ON

—

0 - 63.75

BSW IND

Ignition switch ON

BSW system display ON

On

BSW system display OFF

Off

DIPPED BEAM IND

Ignition switch ON

Dipped beam indicator lamp ON

On

Dipped beam indicator lamp OFF

Off

HI-BEAM ASST IND

Ignition switch ON

NOTE:
This item is displayed, but cannot be mon-
itored.

Off

CHASSIS CONTROL WARN

Ignition switch ON

Chassis control display (warning) indica-
tion

On

Other than above

Off

LCD

Ignition switch ON

NOTE:
This item is displayed, but cannot be mon-
itored.

Off

Monitor Item

Condition

Value/Status

JSNIA6097ZZ

MWI

COMBINATION METER

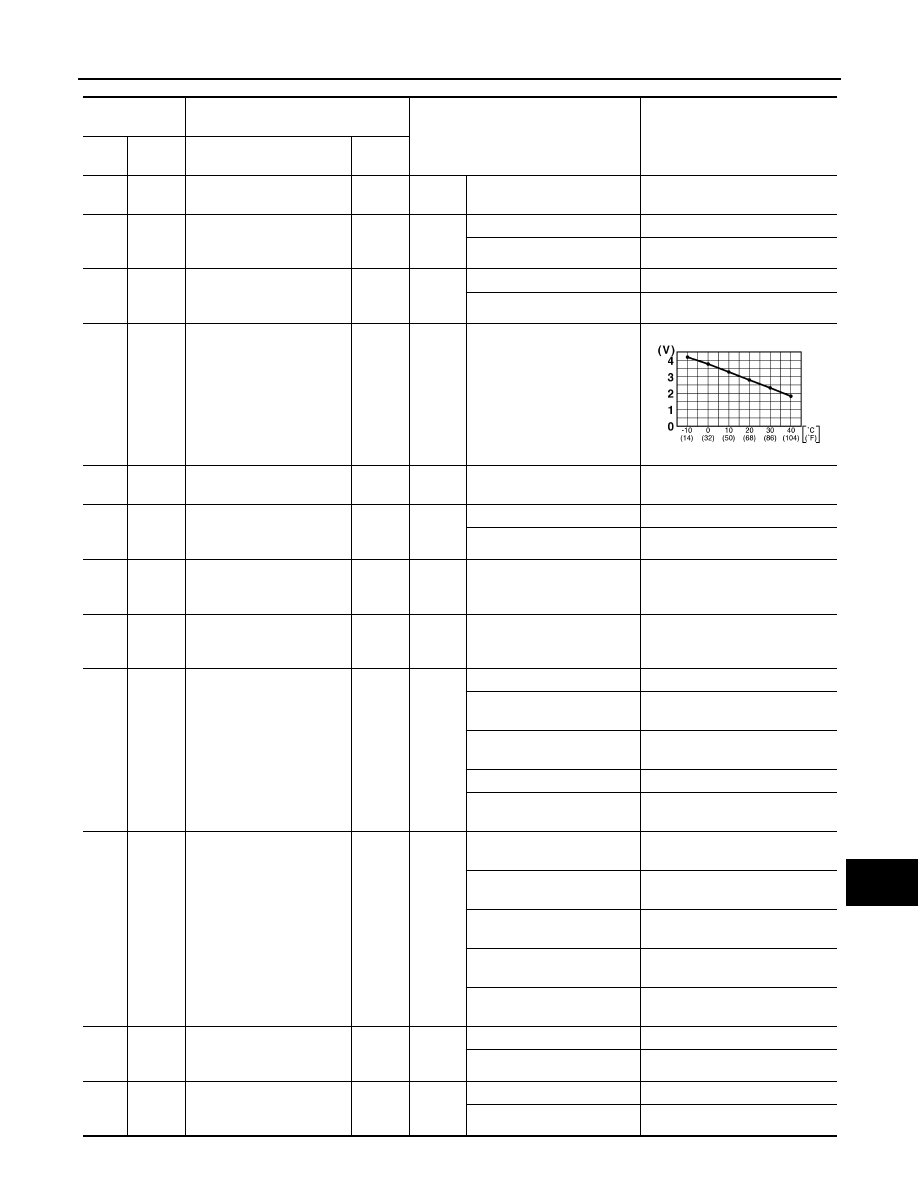

MWI-101

< ECU DIAGNOSIS INFORMATION >

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

Terminal No.

(Wire color)

Description

Condition

Value

(Approx.)

+

–

Signal name

Input/

Output

1

(B)

Ground

Ground

—

—

—

0 V

7

(BG)

Ground

Security signal

Input

Ignition

switch

ON

Security indicator ON

0 V

Security indicator OFF

12 V

9

(GR)

Ground

ECO mode switch signal

Input

Ignition

switch

ON

ECO mode switch is pressed

0 V

Other than the above

10.0 V

15

(L)

20

(Y)

Ambient sensor signal

Input

Ignition

switch

ON

Changes depending to ambi-
ent temperature.

17

(BG)

Ground

Meter control switch ground

—

—

—

0 V

18

(SB)

17

(BG)

Trip reset switch signal

Input

Ignition

switch

ON

Trip reset switch is pressed

0 V

Other than the above

5.0 V

20

(Y)

Ground

Ambient sensor ground

—

Ignition

switch

ON

—

0  V

21

(L)

Ground

Steering switch ground

—

Ignition

switch

ON

—

0  V

22

(Y)

21

(L)

Steering switch signal A

Input

Ignition

switch

ON

Keep pressing BACK switch

0 V

Keep pressing MENU UP
switch

0.5 V

Keep pressing MENU
DOWN switch

1.2 V

Keep pressing TEL switch

2.1 V

Keep pressing ENTER
switch

3.3 V

23

(GR)

21

(L)

Steering switch signal B

Input

Ignition

switch

ON

Keep pressing VOLUME
DOWN switch

0 V

Keep pressing VOLUME UP
switch

0.5 V

Keep pressing TEL END
switch

1.2 V

Keep pressing SEEK DOWN
switch

2.1 V

Keep pressing SEEK UP
switch

3.3 V

25

(V)

Ground

Brake fluid level switch sig-
nal

Input

Ignition

switch

ON

Brake fluid level low

0 V

Brake fluid level normal

12 V

28

(Y)

Ground

Seat belt buckle switch sig-
nal (driver seat)

Input

Ignition

switch

ON

Fastened

12 V

Unfastened

0 V
