FRONT WIPER AND WASHER SYSTEM

FRONT WIPER AND WASHER SYSTEM

PFP:28810

System Description

EKS009OR

WIPER OPERATION

The wiper switch is controlled by a lever built into the combination switch.
There are three wiper switch positions:

●

LO speed

●

HI speed

●

INT (Intermittent)

With the ignition switch in the ON or START position, power is supplied

●

through 20A fuse [No. 25, located in the fuse block (J/B)]

●

to front wiper motor terminal 1.

Ground is supplied to wiper and washer switch terminal 17 through body grounds E10 and E58.

LOW AND HIGH SPEED WIPER OPERATION

When the wiper switch is placed in the LO or MIST position, ground is supplied

●

through terminal 14 of the front wiper and washer switch

●

to front wiper motor terminal 5.

With power and ground supplied, the wiper motor operates at low speed.
When the wiper switch is placed in the HI position, ground is supplied

●

through terminal 16 of the front wiper and washer switch

●

to wiper motor terminal 3.

With power and ground supplied, the wiper motor operates at high speed.

AUTO STOP OPERATION

With wiper switch turned OFF, wiper motor will continue to operate until wiper arms reach windshield base.
When wiper arms are not located at base of windshield with wiper switch OFF, ground is provided

●

from terminal 14 of the front wiper and washer switch

●

to front wiper motor terminal 5, in order to continue wiper motor operation at low speed.

Ground is also supplied

●

through terminal 13 of the front wiper and washer switch

●

to front wiper motor terminal 4

●

through terminal 6 of the front wiper motor, and

●

through body grounds E10 and E58.

When wiper arms reach base of windshield, front wiper motor terminals 1 and 4 are connected instead of ter-
minals 6 and 4. Wiper motor will then stop wiper arms at the STOP position.

INTERMITTENT OPERATION

The front wiper motor operates the wiper arms one time at low speed at a set interval of approximately 1 to 13
seconds. This feature is controlled by the wiper amplifier (INT SW) combined with front wiper and washer
switch.
When the wiper switch is placed in the INT position, ground is supplied to wiper amplifier.
The desired interval time is input to wiper amplifier (INT VR) from wiper volume switch combined with front
wiper and washer switch.
Then intermittent ground is supplied

●

through wiper amplifier (OUTPUT) and

●

through terminal 14 of front wiper and washer switch

●

to front wiper motor terminal 5.

The wiper motor operates at low speed at the desired interval.

WASHER OPERATION

With the ignition switch in the ON or START position, power is supplied

●

through 15A fuse [No. 26, located in the fuse block (J/B)]

●

through front wiper and washer switch terminals 15 and 18

FRONT WIPER AND WASHER SYSTEM

WW-5

C

D

E

F

G

H

I

J

L

M

A

B

WW

●

to washer motor terminal 1.

When the lever is pulled to the MIST position, ground is supplied

●

from body grounds E10 and E58

●

through terminal 17 of the front wiper and washer switch, and

●

through terminal 22 of the wiper switch

●

to front washer motor terminal 2.

With power and ground supplied, the washer motor operates.
When the lever is pulled to the MIST position for one second or more, the wiper motor operates at low speed
for approximately 3 seconds to clean windshield. This feature is controlled by the wiper amplifier in the same
manner as the intermittent operation.

WW-6

FRONT WIPER AND WASHER SYSTEM

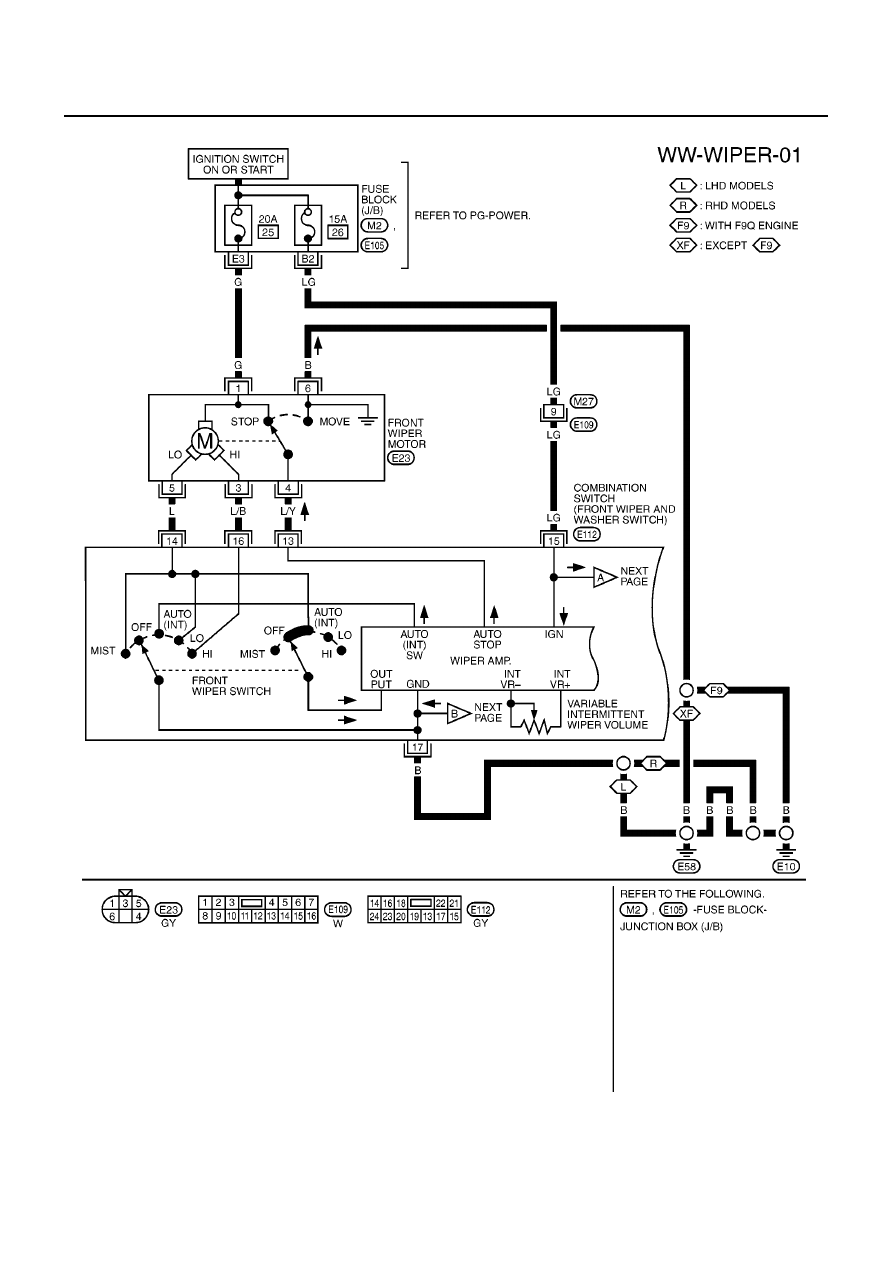

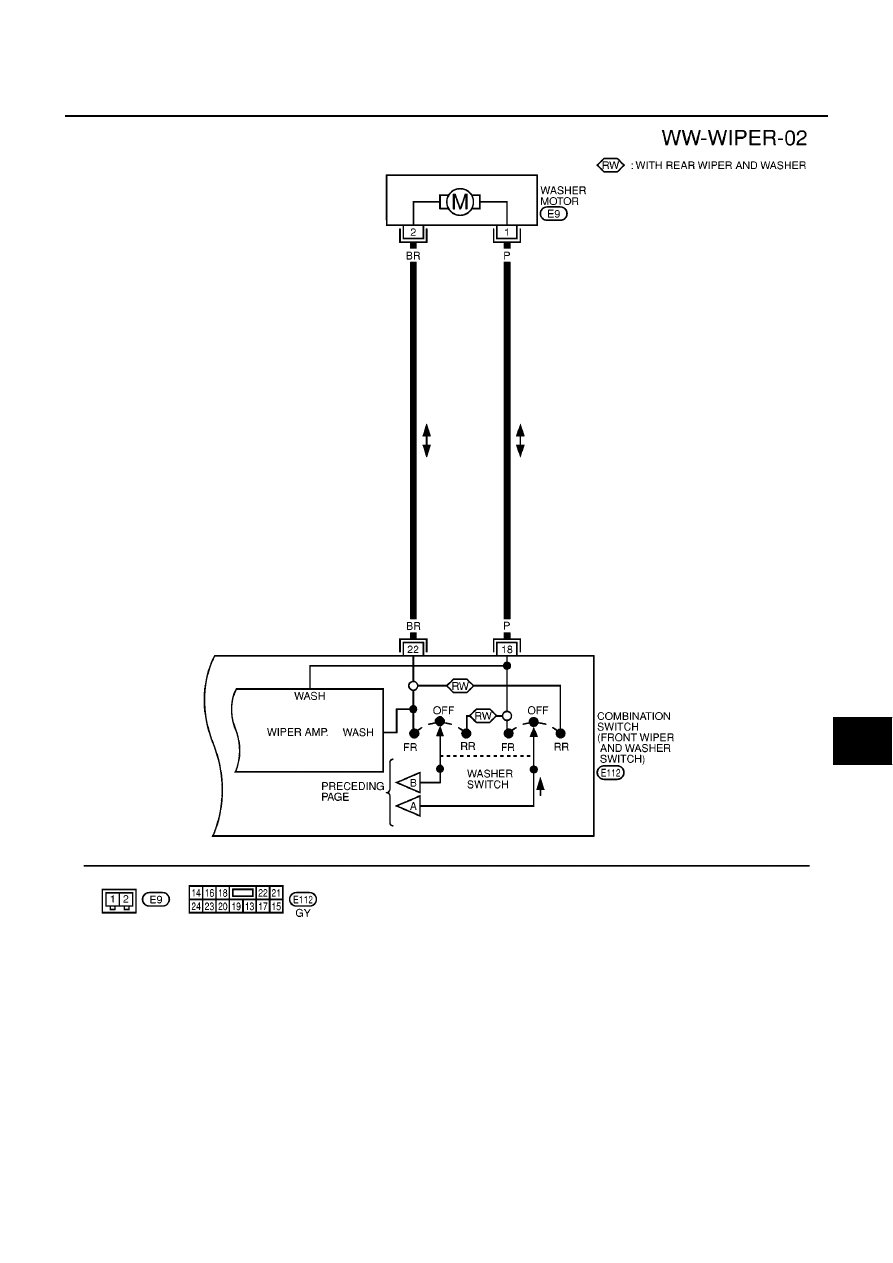

Wiring Diagram — WIPER —
