FRONT WIPER AND WASHER SYSTEM

Terminal and Reference Values for Combination Switch

EKS009OT

Trouble Diagnosis

EKS009OU

SYMPTOM CHART

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

IGNI-
TION

SWITCH

CONDITION OR OPERATION

13

L/Y

Wiper auto
stop signal

ON

Wiper is moving

Approx. 0

Wiper while the vehicle is stopped

Approx. 12

14

L

Wiper motor

operation signal (LO)

ON

Wiper switch

OFF

Approx. 12

LO

Approx. 0

15

LG

Ignition ON signal

ON

—

Approx. 12

16

L/B

Wiper motor

operation signal (HI)

ON

Wiper switch

OFF

Approx. 12

HI

Approx. 0

17

B

Ground

OFF

—

—

18

P

Washer motor

operation signal

ON

Washer switch

WASH (FR)

Approx. 12

22

BR

Washer motor

opreation signal

ON

Washer switch

WASH (FR)

Approx. 0

Symptom

Possible cause

Repair order

Front wiper does not operate.

Power supply and ground circuit

Check power supply and ground circuit
(

WW-9

).

Wiper motor

Replace wiper motor.

Front wiper and washer switch

Check front wiper and washer switch
(

WW-52

).

Low speed wiper operation does not oper-
ate.

Open or short circuit

Check harness for open or short (

WW-10

).

Front wiper and washer switch

Check front wiper and washer switch
(

WW-52

).

High speed wiper operation does not oper-
ate.

Open or short circuit

Check harness for open or short (

WW-10

).

Front wiper and washer switch

Check front wiper and washer switch
(

WW-52

).

Intermittent wiper operation does not oper-
ate.

Front wiper and washer switch

Check front wiper and washer switch
(

WW-52

).

Auto stop wiper operation does not oper-
ate.

Open or short circuit

Check harness for open or short (

WW-11

).

Front wiper and washer switch

Check front wiper and washer switch
(

WW-52

).

Front washer does not operate.

Open or short circuit

Check harness for open or short (

WW-11

).

Front wiper and washer switch

Check front wiper and washer switch
(

WW-52

).

Washer motor

Replace washer motor.

FRONT WIPER AND WASHER SYSTEM

WW-9

C

D

E

F

G

H

I

J

L

M

A

B

WW

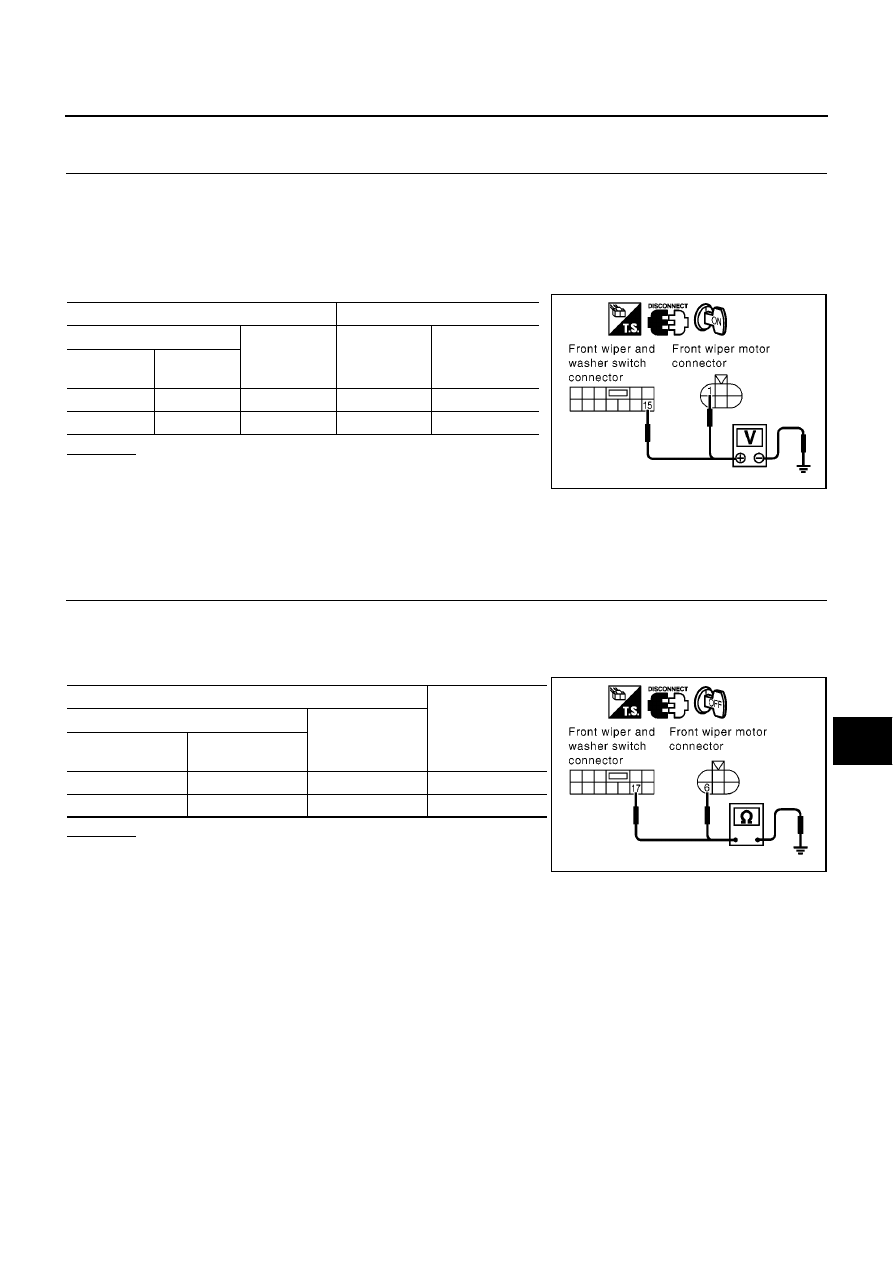

POWER SUPPLY AND GROUND CIRCUIT CHECK

1.

POWER SUPPLY CIRCUIT CHECK

1.

Turn ignition switch OFF.

2.

Disconnect front wiper and washer swtich and front wiper motor harness connector.

3.

Check the following.

–

Voltage between front wiper and washer switch harness connector E112 terminal 15 and ground.

–

Voltage between front wiper motor harness connector E23 terminal 1 and ground.

OK or NG

Yes

>> GO TO 2.

No

>> Check the following.

●

20A fuse [No. 25, located in fuse block (J/B)]

●

15A fuse [No. 26, located in fuse block (J/B)]

●

Harness for open or short between fuse and front wiper motor or front wiper and washer switch.

2.

GROUND CIRCUIT CHECK

Check the following.

●

Continuity between front wiper and washer switch harness connector E112 terminal 17 and ground.

●

Continuity between front wiper motor harness connector E23 terminal 6 and ground.

OK or NG

OK

>> INSPECTION END

NG

>> Harness for open ground circuit

Terminals

Ignition switch position

(+)

(

−

)

OFF

ON or ATSRT

Connector

Terminal

(wire color)

E112

15 (LG)

Ground

0V

Battery voltage

E23

1 (G)

Ground

0V

Battery voltage

MKIB0587E

Terminals

Continuity

(+)

(

−

)

Connector

Terminal

(wire color)

E112

17 (B)

Ground

Yes

E23

6 (B)

Ground

Yes

MKIB0588E

WW-10

FRONT WIPER AND WASHER SYSTEM

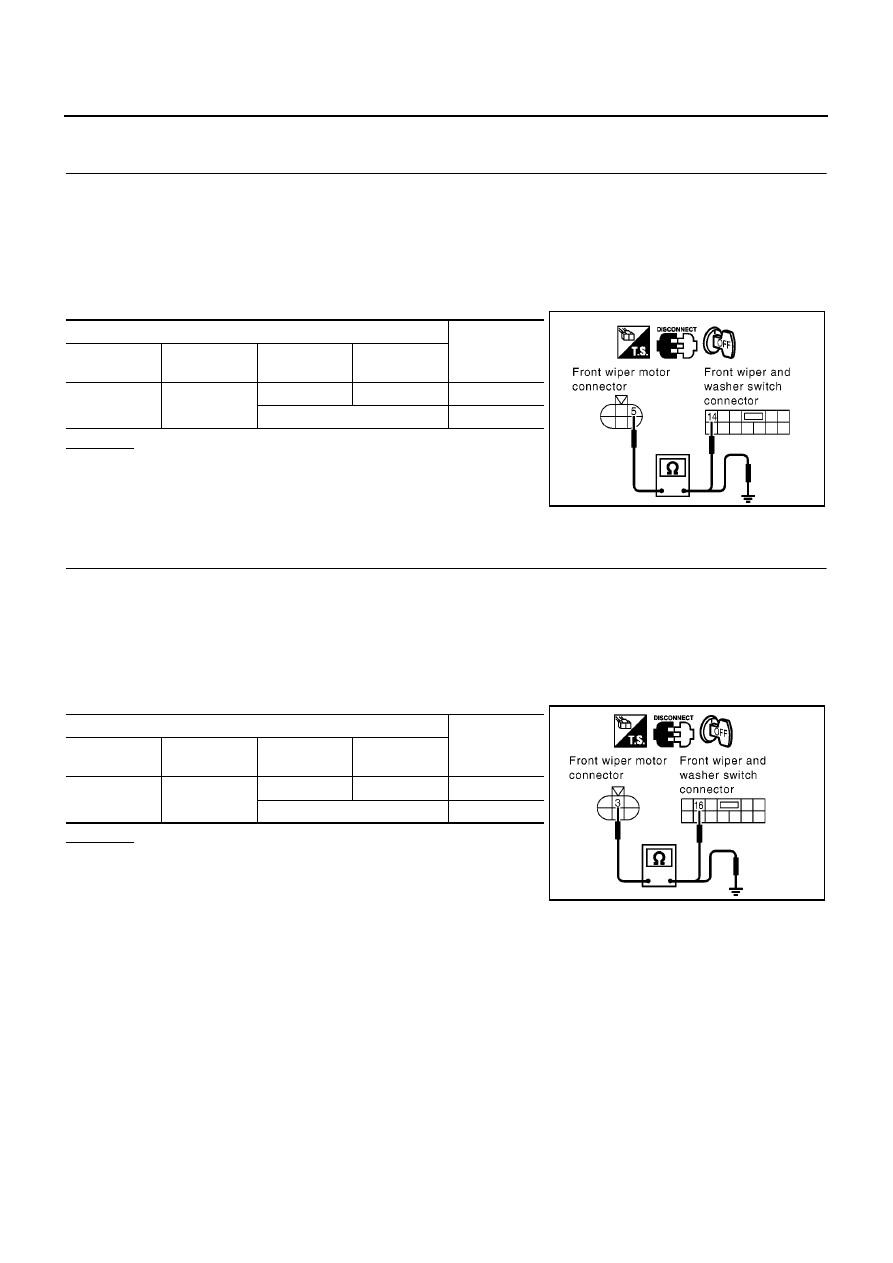

LOW SPEED CIRCUIT CHECK

1.

CHECK HARNESS FOR OPEN OR SHORT

1.

Turn ignition switch OFF.

2.

Disconnect front wiper motor and front wiper and washer switch harness connector.

3.

Check the following.

–

Continuity between front wiper motor harness connector E23 terminal 5 and front wiper and washer
switch harness connector E112 terminal 14.

–

Continuity between front wiper motor harness connector E23 terminal 5 and body ground.

OK or NG

OK

>> INSPECTION END

NG

>> Repair or replace harness.

HIGH SPEED CIRCUIT CHECK

1.

CHECK HARNESS FOR OPEN OR SHORT

1.

Turn ignition switch OFF.

2.

Disconnect front wiper motor and front wiper and washer switch harness connector.

3.

Check the following.

–

Continuity between front wiper motor harness connector E23 terminal 3 and front wiper and washer
switch harness connector E112 terminal 16.

–

Continuity between front wiper motor harness connector E23 terminal 3 and body ground.

OK or NG

OK

>> INSPECTION END

NG

>> Repair or replace harness.

Terminal

Continuity

Connector

Terminal

(wire color)

Connector

Terminal

(wire color)

E23

5 (L)

E112

14 (L)

Yes

Ground

No

MKIB0589E

Terminal

Continuity

Connector

Terminal

(wire color)

Connector

Terminal

(wire color)

E23

3 (L/B)

E112

16 (L/B)

Yes

Ground

No

MKIB0590E

FRONT WIPER AND WASHER SYSTEM

WW-11

C

D

E

F

G

H

I

J

L

M

A

B

WW

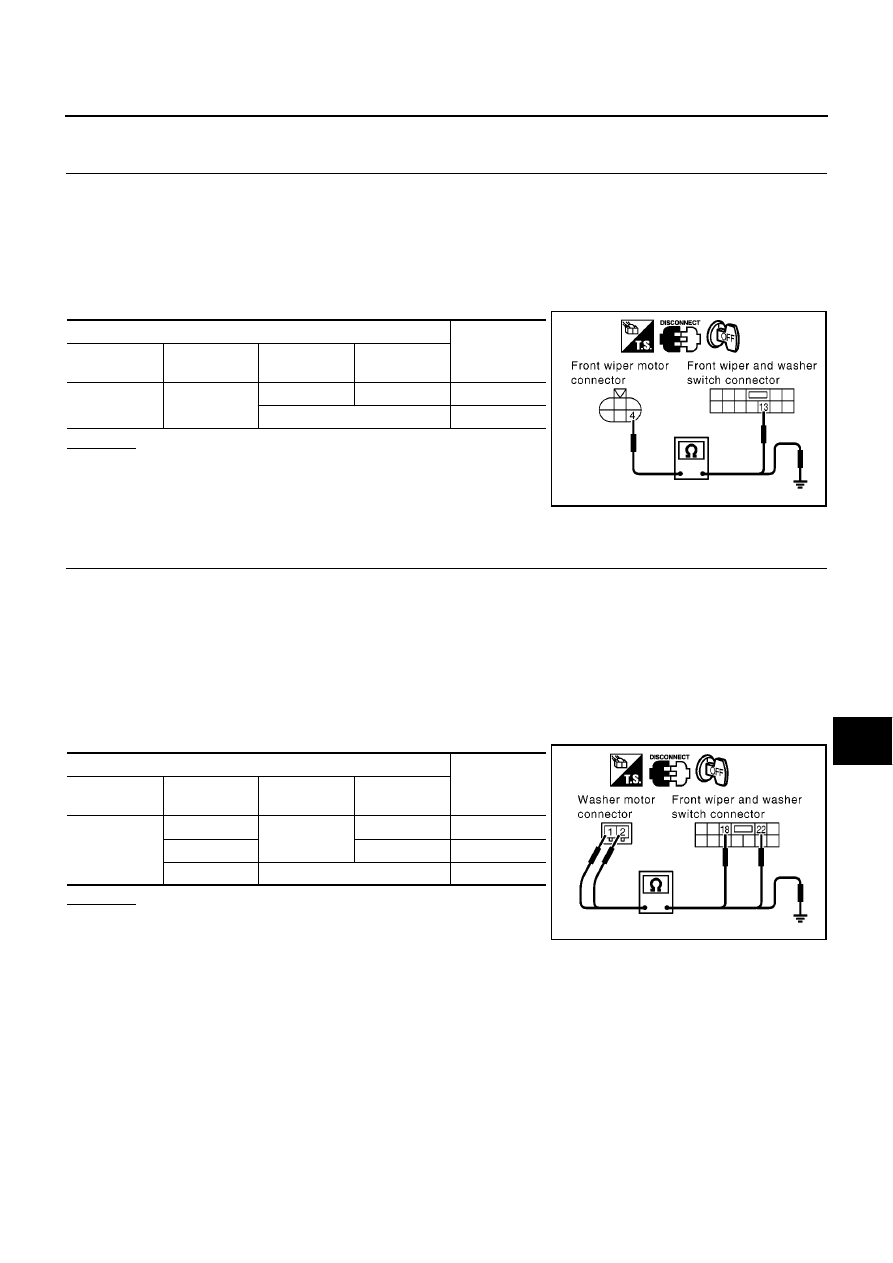

AUTO STOP CIRCUIT CHECK

1.

CHECK HARNESS FOR OPEN OR SHORT

1.

Turn ignition switch OFF.

2.

Disconnect front wiper motor and front wiper and washer switch harness connector.

3.

Check the following.

–

Continuity between front wiper motor harness connector E23 terminal 4 and front wiper and washer
switch harness connector E112 terminal 13.

–

Continuity between front wiper motor harness connector E23 terminal 4 and body ground.

OK or NG

OK

>> INSPECTION END

NG

>> Repair or replace harness.

WASHER MOTOR CIRCUIT CHECK

1.

CHECK HARNESS FOR OPEN OR SHORT

1.

Turn ignition switch OFF.

2.

Disconnect washer motor and front wiper and washer switch harness connector.

3.

Check the following.

–

Continuity between washer motor harness connector E9 terminal 1 and front wiper and washer switch
harness connector E112 terminal 18.

–

Continuity between washer motor harness connector E9 terminal 2 and front wiper and washer switch
harness connector E112 terminal 22.

–

Continuity between washer motor harness connector E9 terminals 1 , 2 and body ground.

OK or NG

OK

>> INSPECTION END

NG

>> Repair or replace harness.

Terminal

Continuity

Connector

Terminal

(wire color)

Connector

Terminal

(wire color)

E23

4 (L/Y)

E112

13 (L/Y)

Yes

Ground

No

MKIB0591E

Terminal

Continuity

Connector

Terminal

(wire color)

Connector

Terminal

(wire color)

E9

1 (P)

E112

18 (P)

Yes

2 (BR)

22 (BR)

Yes

1 (P), 2 (BR)

Ground

No

MKIB0592E
