SC-22

STARTING SYSTEM

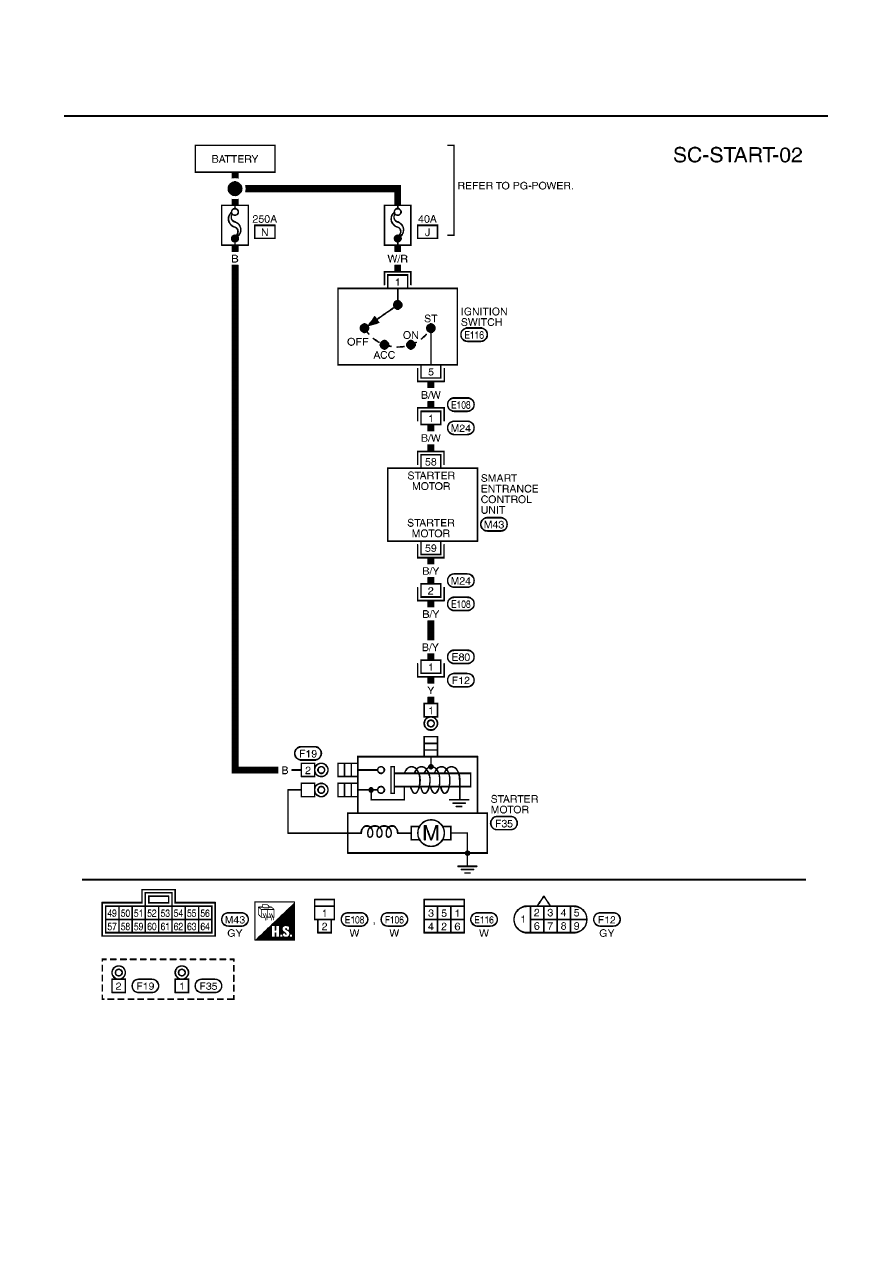

Wiring Diagram — START —/For F9Q Engine

EKS009L9

MKWA1002E

STARTING SYSTEM

SC-23

C

D

E

F

G

H

I

J

L

M

A

B

SC

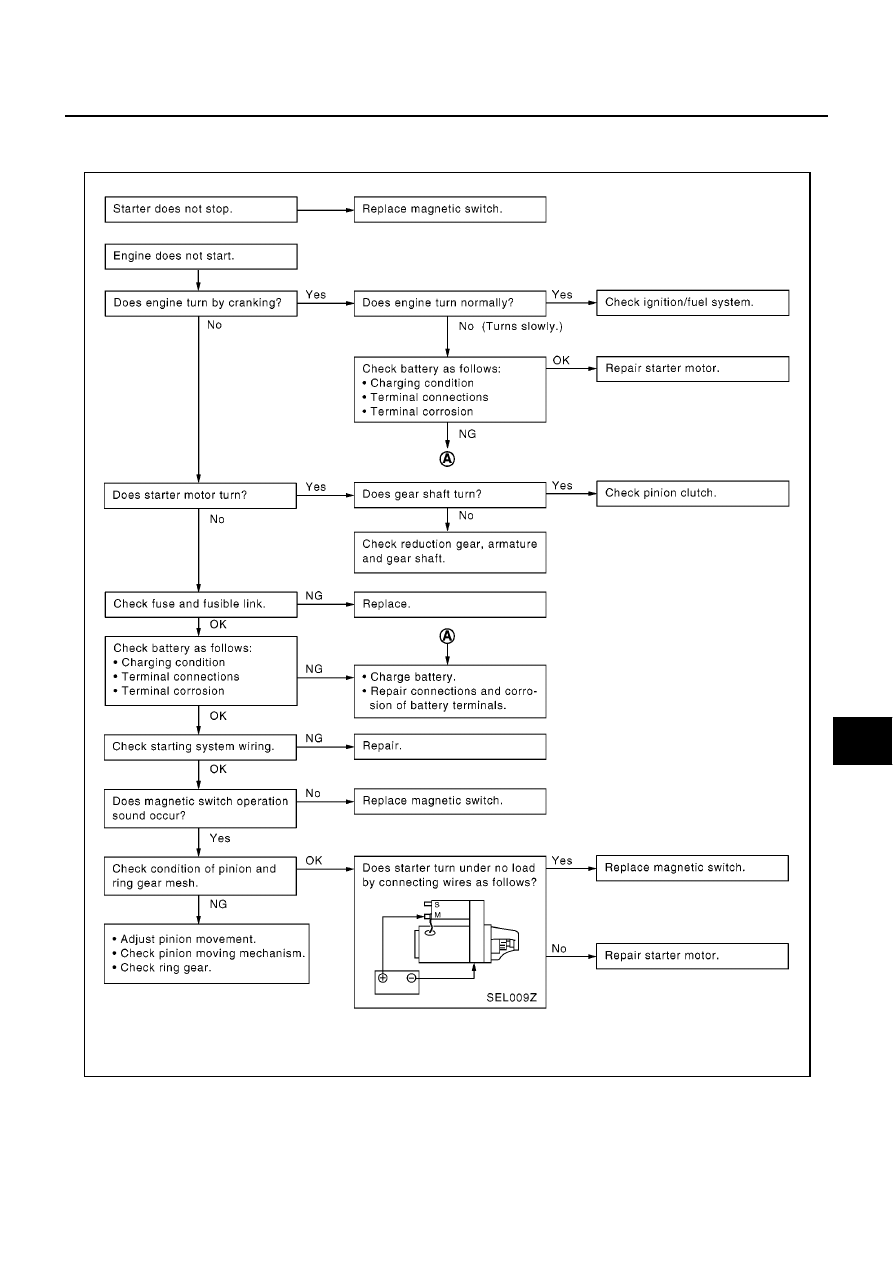

Trouble Diagnoses

EKS009LB

If any abnormality is found, immediately disconnect battery negative terminal.

SEL761W

SC-24

STARTING SYSTEM

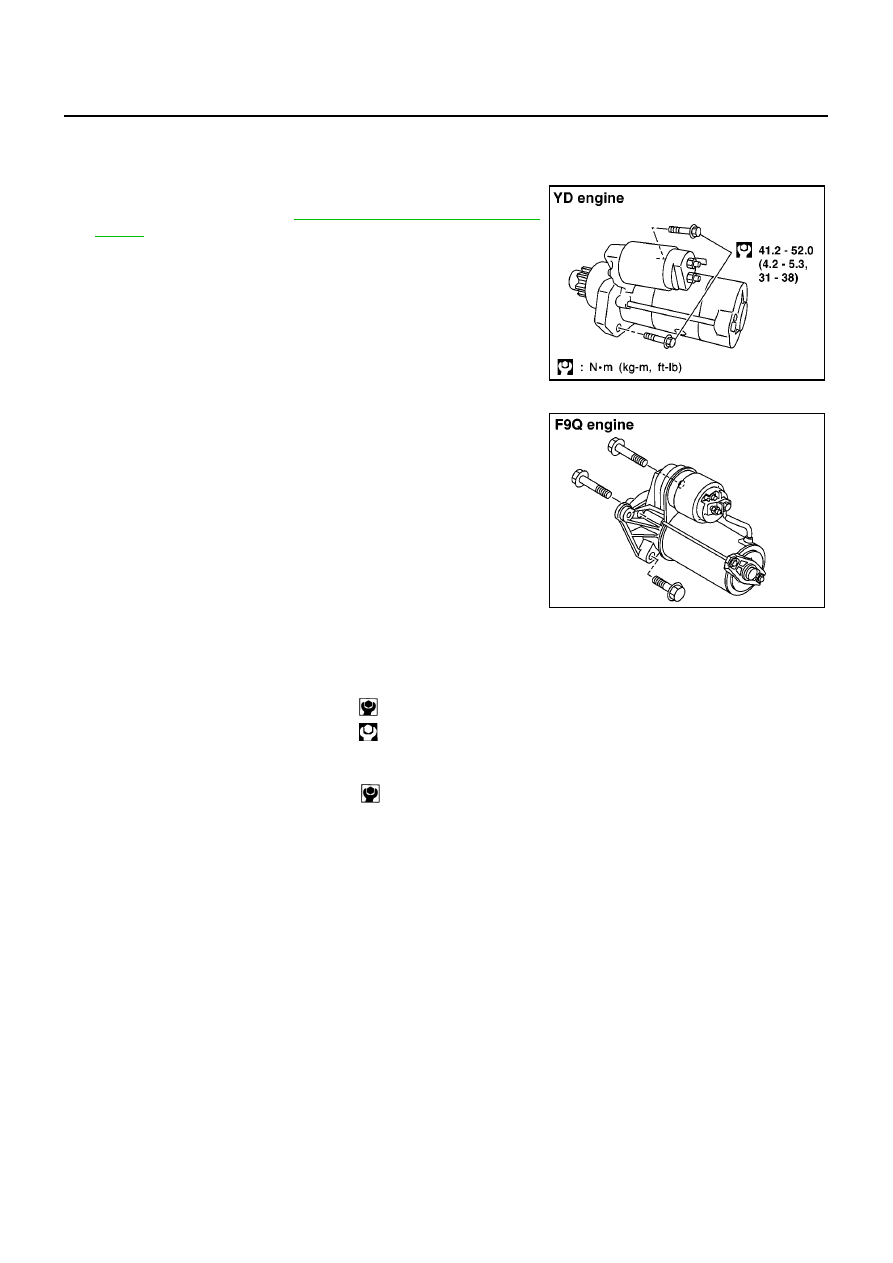

Removal and Installation

EKS009LC

REMOVAL
YD Engine Models

1.

Disconnect negative battery cable.

2.

Remove air duct. Refer to

EM-15, "AIR CLEANER AND AIR

DUCT"

.

3.

Disconnect S terminal and B terminal from starter motor.

4.

Remove starter motor mounting bolts.

5.

Remove starter motor from upper side the vehicle.

F9Q Engine Models

1.

Remove negative battery cable.

2.

Remove suspension crossbar.

3.

Remove catalyst bracket.

4.

Remove catalytic converter to access starter motor.

5.

Disconnect S terminal and B terminal from starter motor.

6.

Remove starter motor mounting bolts.

7.

Remove starter motor from under the vehicle.

INSTALLATION

Install in the reverse order of removal.

YD Engine Models (M8T71471)

F9Q Engine Models (D7R 49)

MKIA0094E

MKIA0095E

B terminal nut:

: 9.81 - 11.8 N·m (1.0 - 1.2 kg-m, 87 - 112 in-lb)

Starter motor mounting bolt:

: 41.2 - 52.0 N·m (4.2 - 5.3 kg-m, 31 - 38 ft-lb)

B terminal nut:

: 6.8 - 9.2 N·m (0.70 - 0.94 kg-m, 61 - 82 in-lb)

STARTING SYSTEM

SC-25

C

D

E

F

G

H

I

J

L

M

A

B

SC

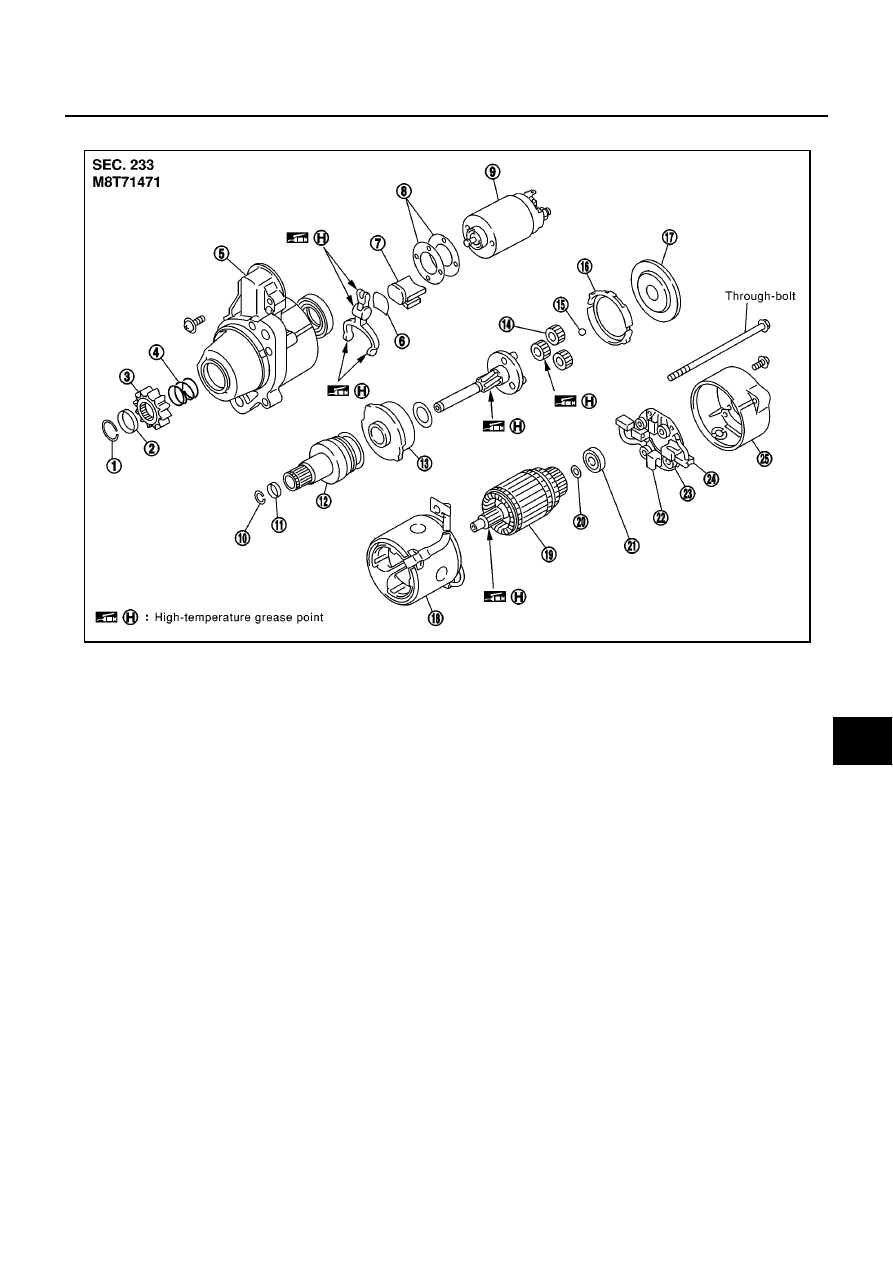

Disassembly and Assembly

EKS009LD

1.

Stopper clip

2.

Pinion stopper

3.

Pinion

4.

Spring

5.

Gear case

6.

Plate

7.

Packing

8.

Adjusting plate

9.

Magnetic switch assembly

10. Snap ring

11. Retainer ring

12. Over running clutch

13. Internal gear

14. Planetary gear

15. Ball

16. Packing

17. Cover

18. Yoke

19. Armature

20. Washer

21. Rear bearing

22. Brush holder assembly

23. Brush spring

24. Brush (

−

)

25. Rear cover

PKIA0465E
