Nissan Primera P12. Manual - part 685

RAX-6

WHEEL HUB

2.

Remove brake caliper and brake rotor. Refer to

BR-30, "Caliper

Removal and Installation"

.

CAUTION:

Suspend caliper assembly with wire so as not to stretch
brake hose.
Be careful not to depress brake pedal, or piston will pop
out.

3.

Remove wheel lock nuts.

4.

Remove wheel hub from spindle.

5.

Remove ABS wheel speed sensor.

6.

Remove back plate.

7.

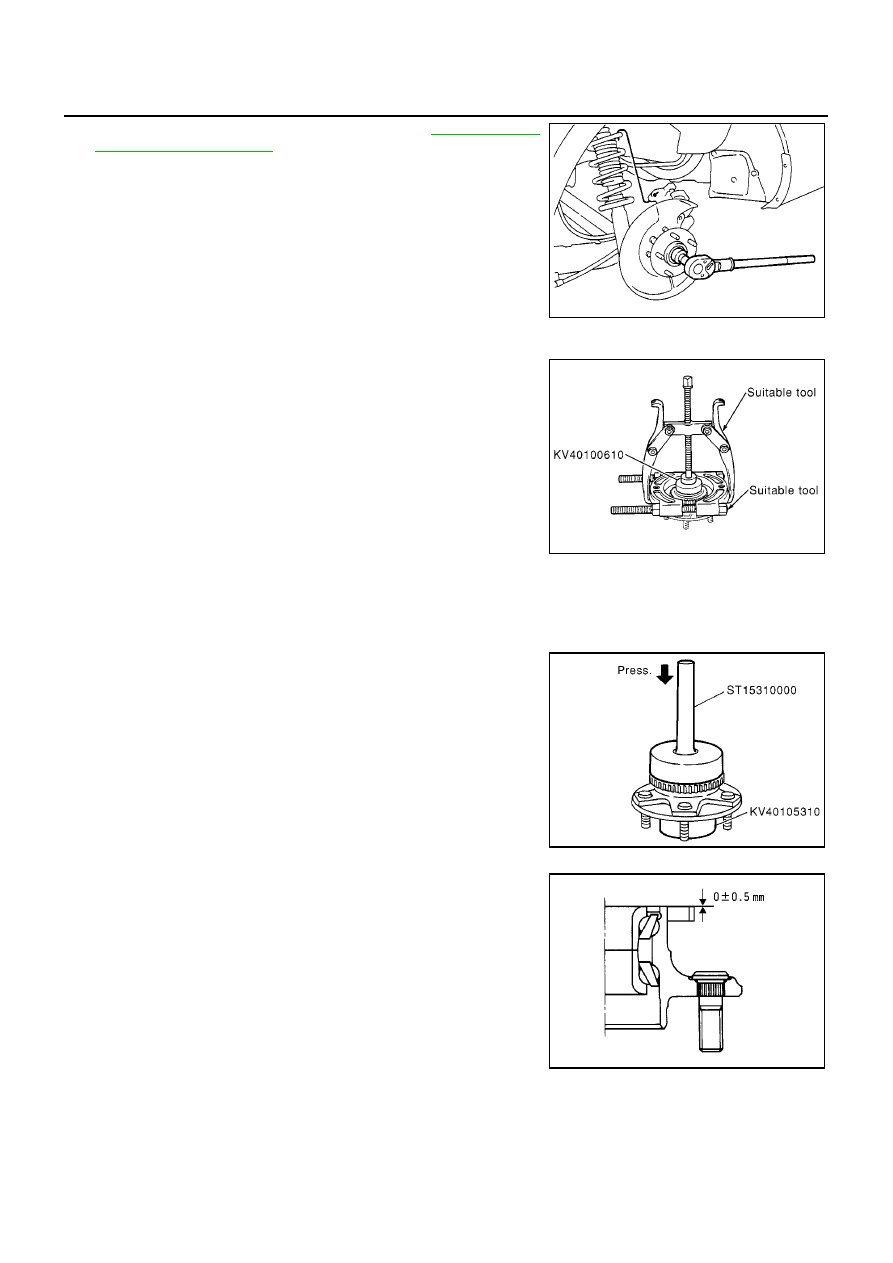

Remove the sensor rotor using suitable puller, drift and bearing
replacer.

INSPECTION AFTER REMOVAL

Inspect wheel hub for deformation, cracks, and other damage. If any irregular conditions are found, replace
wheel hub.

INSTALLATION

1.

With vehicles equipped with ABS, press-fit ABS sensor rotor into
wheel hub bearing using a drift.

CAUTION:

Do not reuse ABS sensor rotor.
When installing, replace it with a new one.

Press-fit ABS sensor rotor as far as location shown in figure at right.

2.

Install wheel hub.

3.

Tighten wheel bearing lock nut.
Before tightening, apply oil to threaded portion of rear spindle.

SRA692A

MDIA0005E

MDIA0006E

SDIA0223J

WHEEL HUB

RAX-7

C

E

F

G

H

I

J

K

L

M

A

B

RAX

CAUTION:

Do not reuse wheel bearing lock nut.

4.

Tighten wheel hub lock nuts to specified torque. Rotate in for-
ward and reverse direction 10 times each to ensure a good fit.

5.

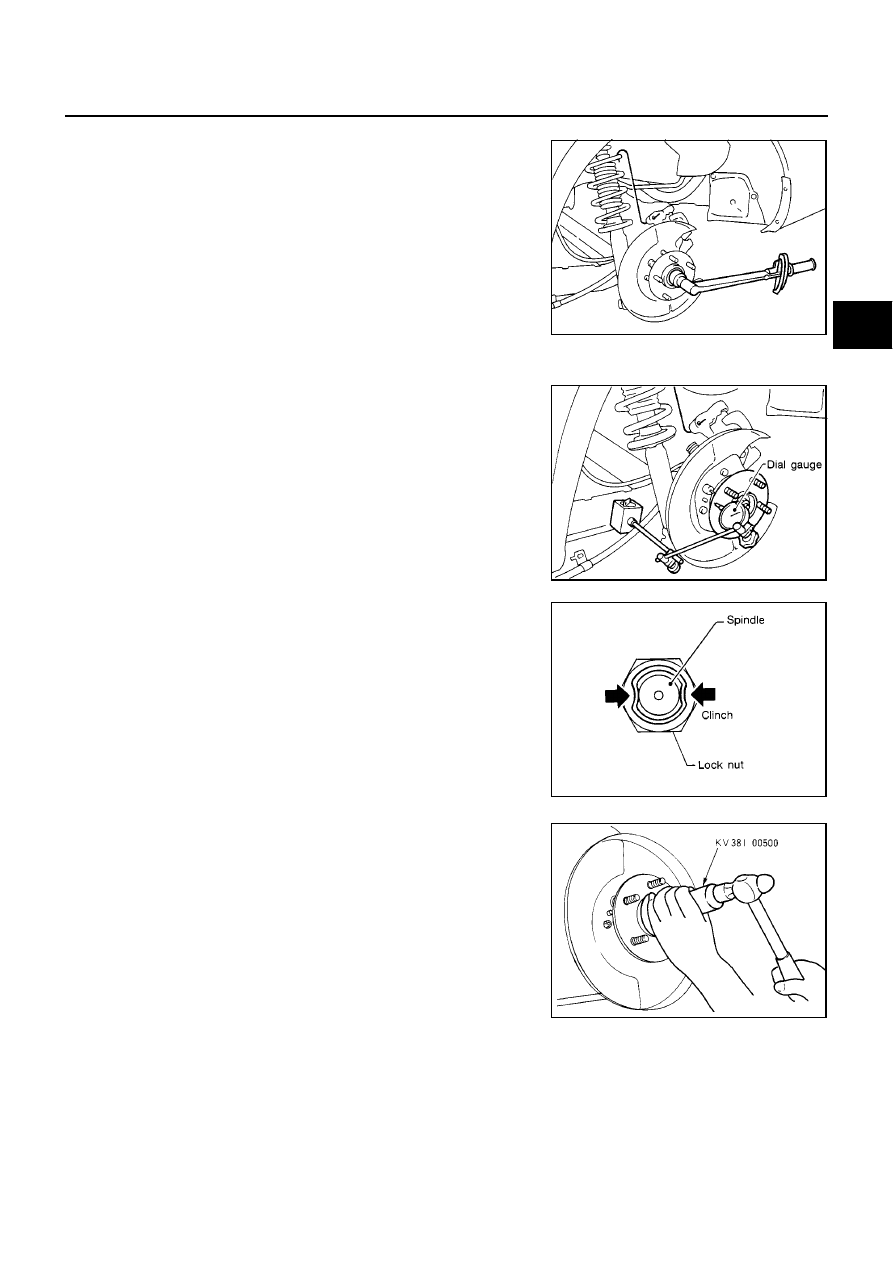

Place a spring balance at the point where the hub bolt and mea-
sure rotation torque when spring is pulled at a speed of 8 to 12
rpm.

6.

Check wheel hub bearing axial end play.

7.

Clinch two places of lock nut.

8.

Install hub cap.

CAUTION:

Do not reuse hub cap. When installing, replace it with a new
one.

: 187.0 - 254.8 N·m (19 - 25 kg-m, 138 - 187 ft-lb)

Rotation torque

: 0.191 - 1.280 N·m (0.02 - 0.13
kg-m, 2 - 11 in-lb)

Spring balance
reading

: 3.3 - 22.4 N (0.34 - 2.28 kg,
0.74 - 5.04 lb)

Axial end play:

Less than 0.05 mm (0.0020 in)

SRA693A

SRA737A

SFA599B

RAB0349D

RAX-8

SERVICE DATA AND SPECIFICATIONS (SDS)

SERVICE DATA AND SPECIFICATIONS (SDS)

PFP:00030

Wheel Bearing

EDS00161

Drive type

2WD

Rotation torque

0.191 - 1.280 N·m (0.02 - 0.13 kg-m, 2 - 11 in-lb)

Spring balance reading

3.3 - 22.4 N (0.34 - 2.28 kg, 0.74 - 5.04 lb)

Installation location of spring balance

Hub bolt

Wheel hub lock nut tightening torque

187.0 - 254.8 N·m (19 - 25 kg-m, 138 - 187 ft-lb)

Axial end play

0.05 mm (0.0020 in) or less
