MT-34

[RS6F51R]

TRANSAXLE ASSEMBLY

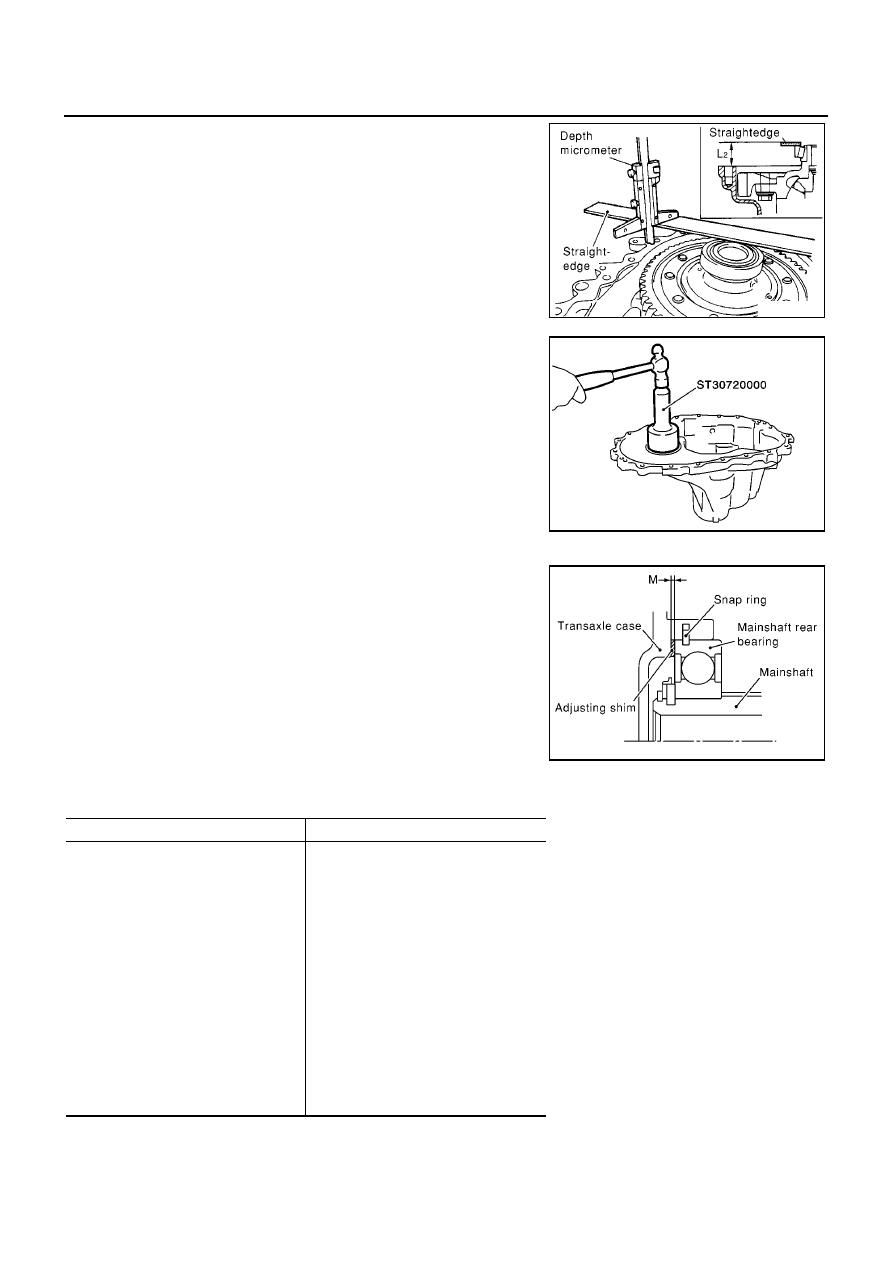

3.

Using depth micrometer and straightedge as shown in the fig-
ure, measure dimension “L

2

” between differential side bearing

outer race and transaxle case end face.

4.

Install selected adjusting shim and then differential side bearing
outer race.

MAINSHAFT END PLAY

●

When adjusting mainshaft end play, select adjusting shim for
mainshaft rear bearing. To select adjusting shim, measure clear-
ance “M” between transaxle case and mainshaft rear bearing.

●

Calculate dimension “P” (thickness of adjusting shim) using the
following procedure to satisfy specification of end play for main-
shaft rear bearing.

Adjusting Shim

CAUTION:

Only 1 adjusting shim can be selected.

1.

Install mainshaft assembly to clutch housing.

SCIA1079E

SCIA0898E

End play

: 0 - 0.06 mm (0 - 0.0024 in)

Dimension “P” = “M” + End play

P

: Thickness of adjusting shim

M

: Distance between mainshaft rear bearing and
transaxle case

SCIA0904E

Shim thickness

Part number

0.44 mm (0.0173 in)
0.48 mm (0.0189 in)
0.52 mm (0.0205 in)
0.56 mm (0.0220 in)
0.60 mm (0.0236 in)
0.64 mm (0.0252 in)
0.68 mm (0.0268 in)
0.72 mm (0.0283 in)
0.76 mm (0.0299 in)
0.80 mm (0.0315 in)
0.84 mm (0.0331 in)
0.88 mm (0.0346 in)
0.92 mm (0.0362 in)
0.96 mm (0.0378 in)
1.00 mm (0.0394 in)
1.04 mm (0.0409 in)
1.08 mm (0.0425 in)

32238 8H510

32238 8H511

32238 8H512
32238 8H513
32238 8H514
32238 8H515
32238 8H516
32238 8H517
32238 8H518
32238 8H519
32238 8H520
32238 8H521
32238 8H522
32238 8H523
32238 8H524
32238 8H560
32238 8H561

TRANSAXLE ASSEMBLY

MT-35

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

2.

Install snap ring to transaxle case.

3.

Install transaxle case to clutch housing, and temporarily assemble them with fixing bolts. Install tempo-
rarily snap ring to mainshaft rear bearing.

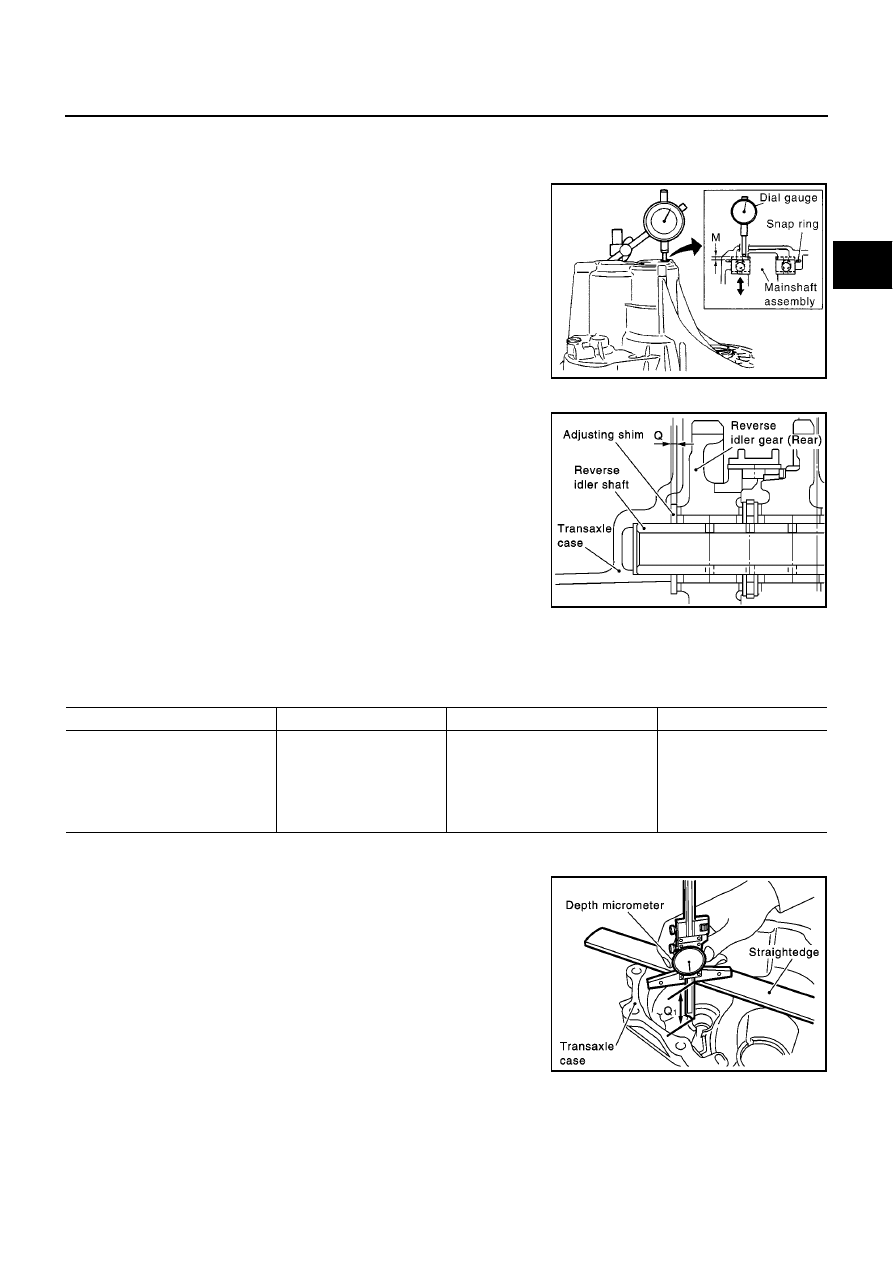

4.

Install dial gauge to snap ring access hole, and expand snap
ring. Lift mainshaft assembly through control assembly installa-
tion hole, and push it against transaxle case. This state shall be
defined as base. Moving distance of mainshaft assembly, with
snap ring fit on main bearing, becomes “M”.

REVERSE IDLER GEAR END PLAY

●

When adjusting reverse idler gear end play, select adjusting
shim for reverse idler gear. To select adjusting shim, measure
clearance between transaxle case and reverse idler gear.

●

Calculate dimension “Q” (thickness of adjusting shim) using the
following procedure to satisfy specification of end play for
reverse idler gear.

Adjusting Shim

CAUTION:

Only 1 adjusting shim can be selected.

1.

Using depth micrometer and straight edge, measure dimension
“Q

1

” between transaxle case end face and mounting face of

adjusting shim.

SCIA1017E

End play

: 0.04 - 0.14 mm (0.0016 - 0.0055 in)

Dimension “Q” = (Q

1

−

Q

2

) + End play

Q

: Thickness of adjusting shim

Q

1

: Distance between transaxle case end face and
mounting face of adjusting shim

Q

2

: Distance between clutch housing case end
face and end face of reverse idler gear

SCIA1007E

Shim thickness

Part number

Shim thickness

Part number

1.76 mm (0.0693 in)
1.84 mm (0.0724 in)
1.92 mm (0.0756 in)
2.00 mm (0.0787 in)
2.08 mm (0.0819 in)
2.16 mm (0.0850 in)

32237 8H800
32237 8H802
32237 8H804
32237 8H806
32237 8H808
32237 8H810

2.24 mm (0.0882 in)
2.32 mm (0.0913 in)
2.40 mm (0.0945 in)
2.48 mm (0.0976 in)
2.56 mm (0.1008 in)
2.64 mm (0.1039 in)

32237 8H812
32237 8H814
32237 8H816
32237 8H818
32237 8H820
32237 8H822

SCIA1003E

MT-36

[RS6F51R]

TRANSAXLE ASSEMBLY

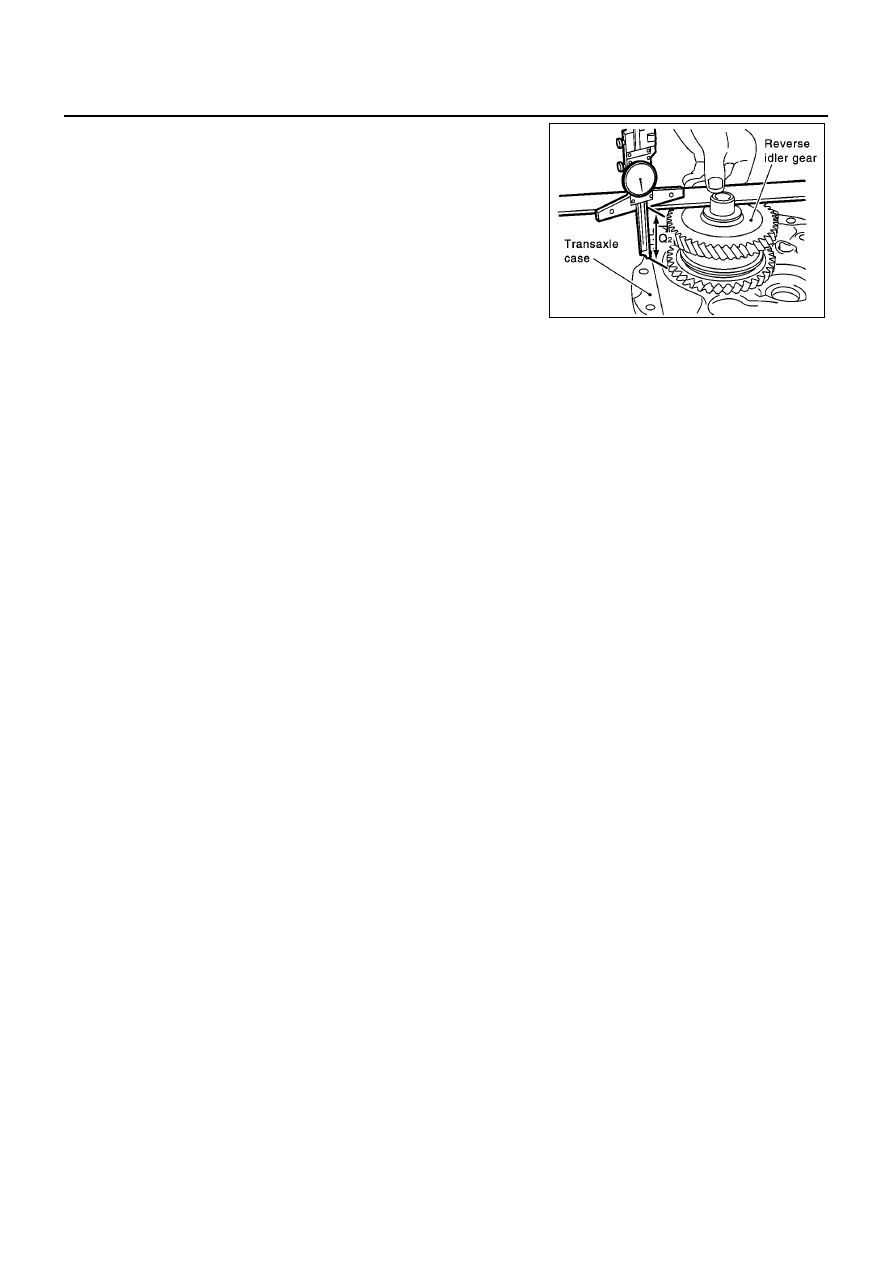

2.

Using depth micrometer and straight edge as shown in the fig-
ure, measure dimension “Q

2

” between clutch housing case end

face and end face of reverse idler gear.

3.

Install selected reverse idler gear adjusting shim onto reverse
idler gear assembly.

SCIA1005E

INPUT SHAFT AND GEARS

MT-37

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

INPUT SHAFT AND GEARS

PFP:32200

Assembly and Disassembly

ECS00ABQ

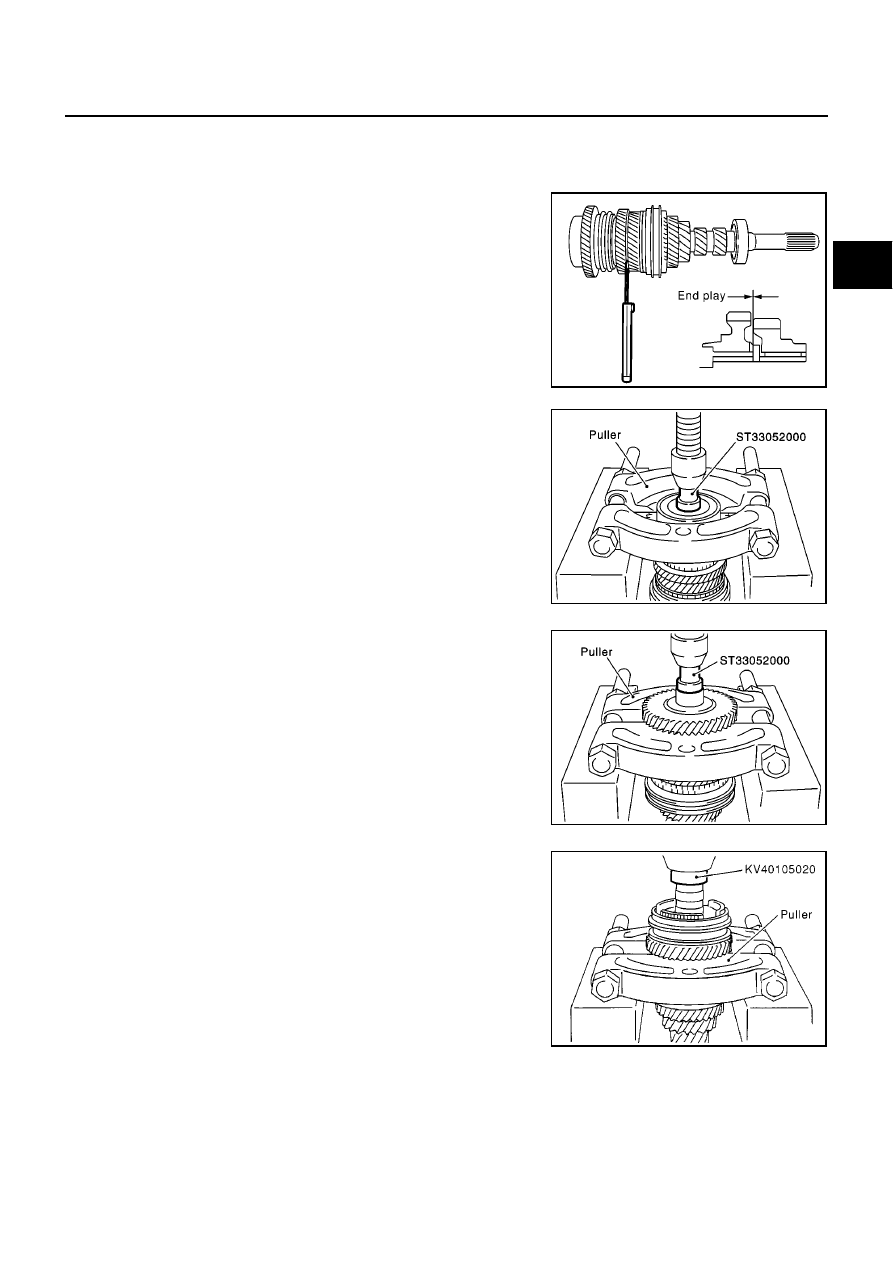

DISASSEMBLY

1.

Before disassembling, measure end play for 3rd, 4th, 5th and
6th input gears.

2.

Remove oil channel.

3.

Remove input shaft rear bearing.

4.

Remove the snap ring.

5.

Remove 6th input gear, 6th bushing and 6th needle bearing.

6.

Remove 6th baulk ring, 5th-6th coupling sleeve and shifting
insert.

7.

Remove 5th input gear and 5th synchronizer hub assembly
simultaneously.

8.

Remove 5th needle bearing.

End play standard value

3rd gear

: 0.18 - 0.31 mm (0.0071 - 0.0122 in)

4th gear

: 0.20 - 0.30 mm (0.0079 - 0.0118 in)

5th gear

: 0.06 - 0.16 mm (0.0024 - 0.0063 in)

6th gear

: 0.06 - 0.16 mm (0.0024 - 0.0063 in)

SCIA0966E

SCIA0967E

SCIA0968E

SCIA0918E
