Nissan Primera P12. Manual - part 630

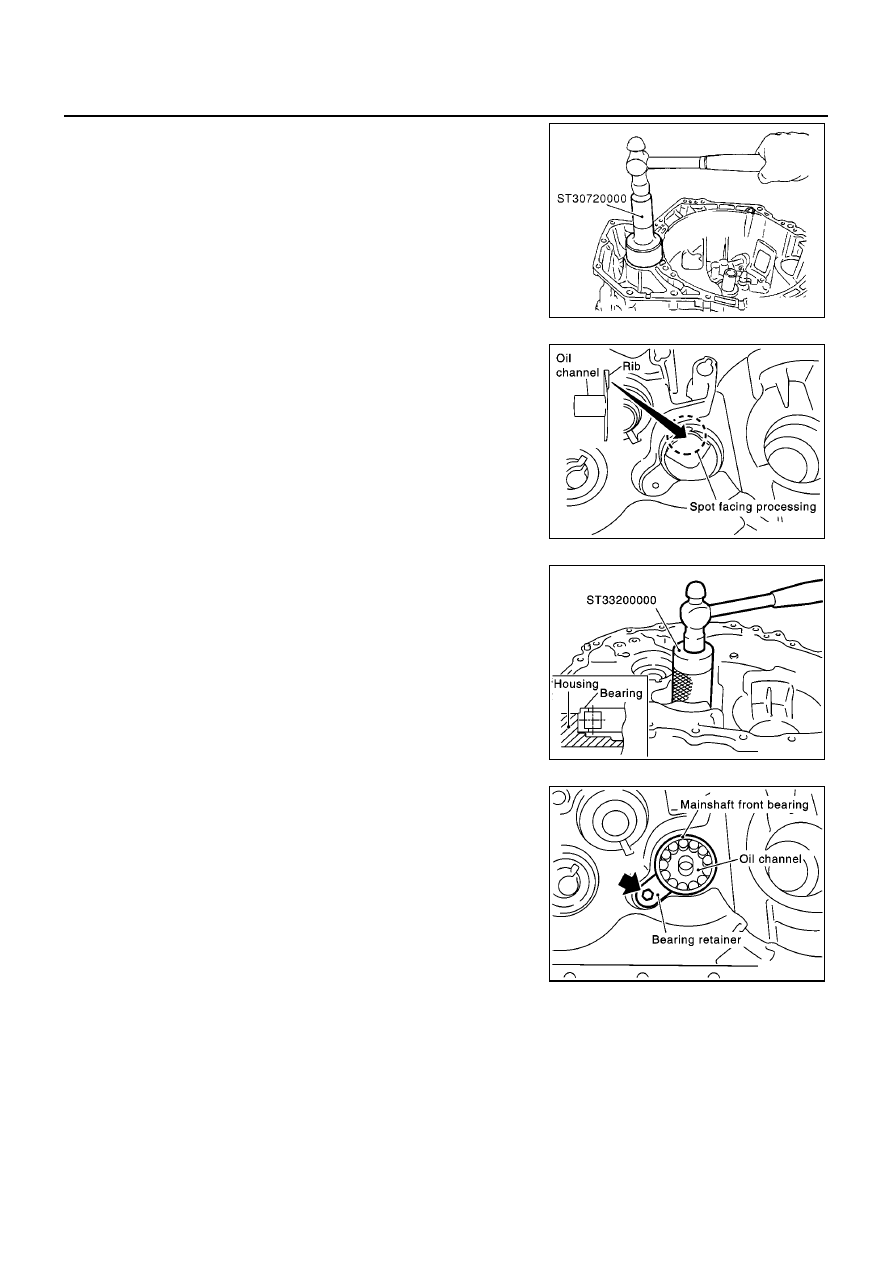

MT-26

[RS6F51R]

TRANSAXLE ASSEMBLY

2.

Using a drift, install differential oil seal until the face is flush with
clutch housing.

CAUTION:

Do not reuse oil seal.

3.

Install oil channel on mainshaft side.

CAUTION:

Be careful with orientation of installation.

4.

Using a drift, install mainshaft front bearing.

CAUTION:

Be careful with orientation of installation.

5.

Install bearing retainer.

CAUTION:

Install with punched surface facing up.

MCIA0032E

SCIA0986E

SCIA0401E

SCIA0400E

TRANSAXLE ASSEMBLY

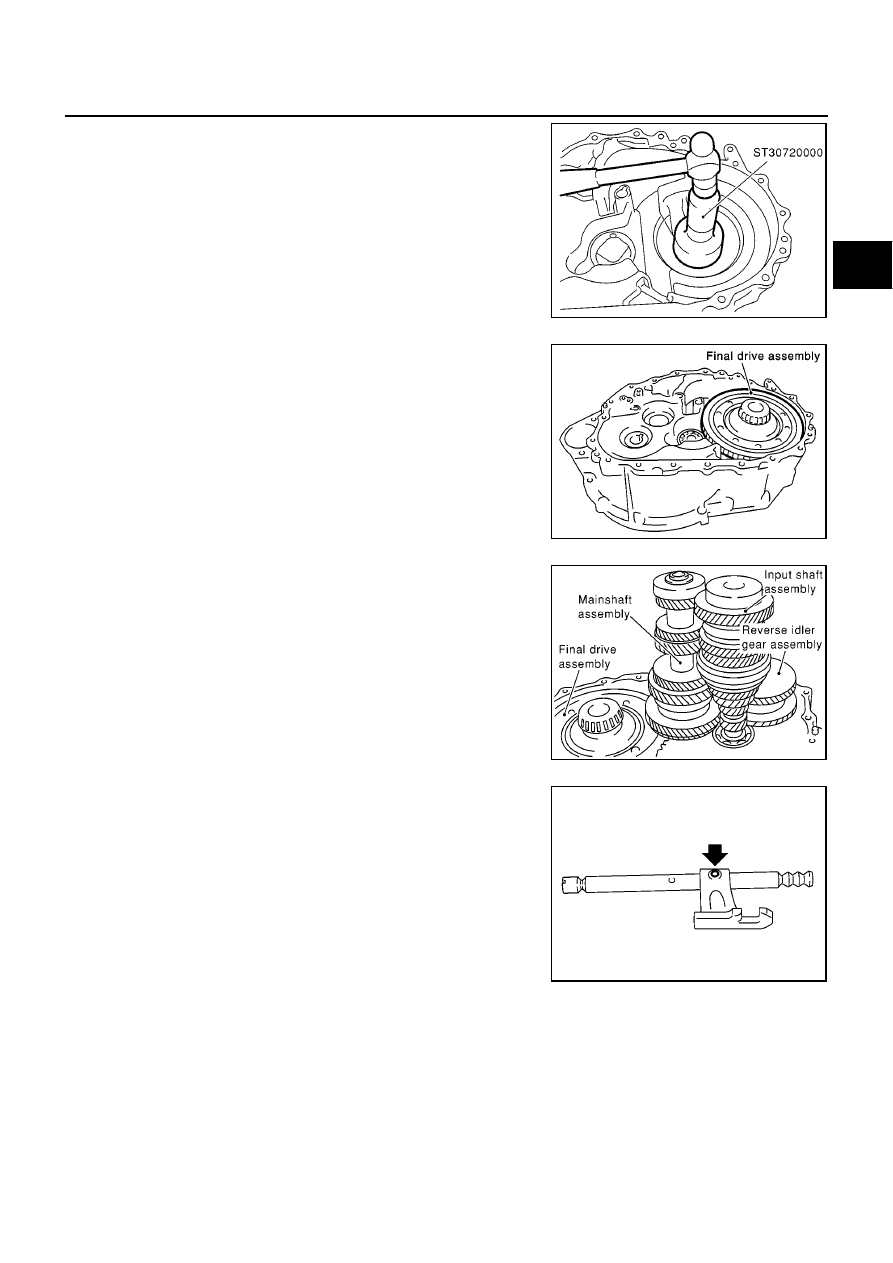

MT-27

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

6.

Install differential side bearing outer race.

7.

Install final drive assembly into clutch housing.

8.

Install input shaft assembly, mainshaft assembly, and reverse
idler gear assembly into clutch housing.

CAUTION:

Be sure not to damage input shaft oil seal.

9.

Install 1st-2nd fork rod bracket onto 1st-2nd fork rod, and then
install retaining pin.

CAUTION:

Do not reuse retaining pin.

MCIA0016E

SCIA0888E

SCIA0964E

SCIA0889E

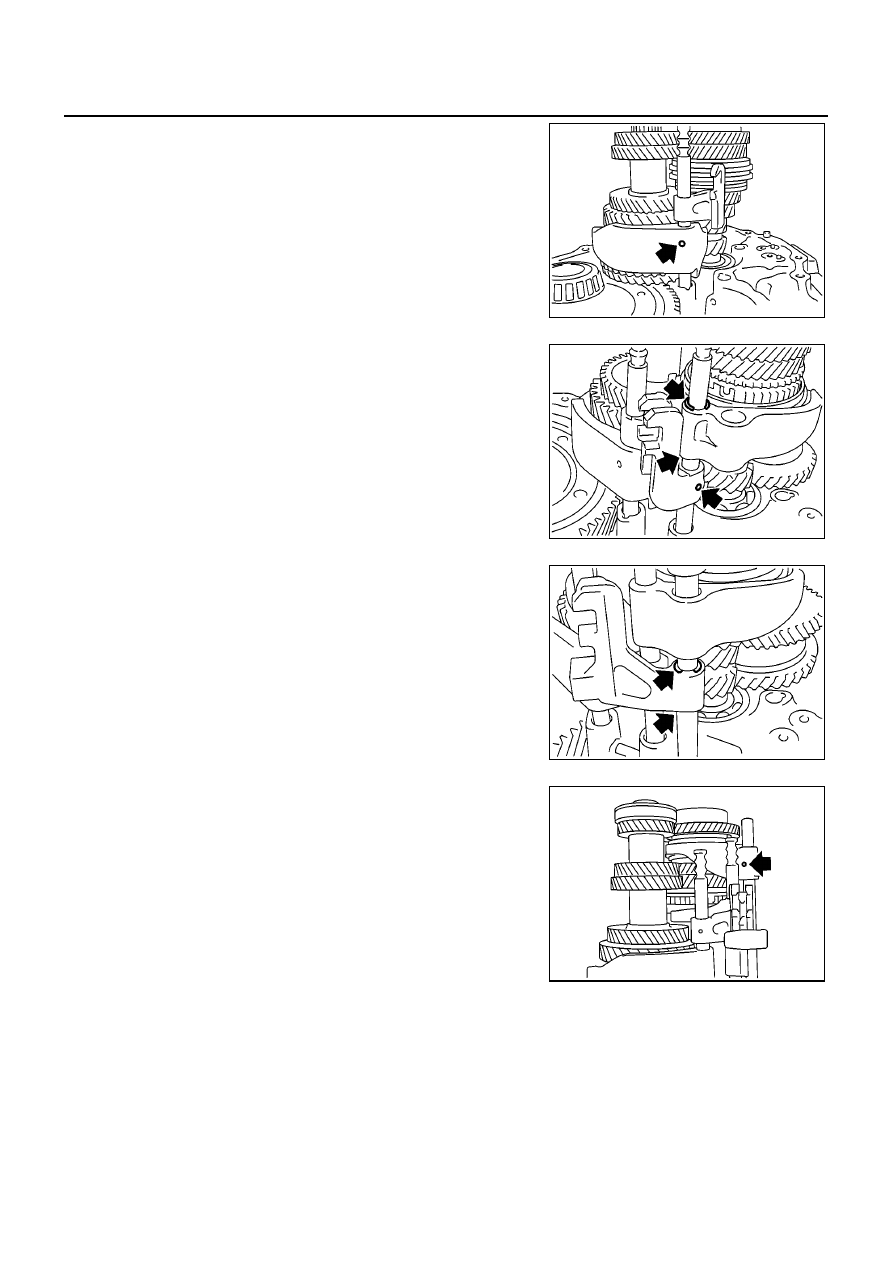

MT-28

[RS6F51R]

TRANSAXLE ASSEMBLY

10. Install 1st-2nd fork rod and 1st-2nd shift fork, and then install

retaining pin.

CAUTION:

Do not reuse retaining pin.

11. Install shift check sleeve.

12. Install 3rd-4th bracket, 3rd-4th shift fork, and 3rd-4th fork rod

with inter lock pin.

13. Install stopper ring onto 3rd-4th shift fork.

CAUTION:

Do not reuse stopper ring.

14. Install retaining pin onto 3rd-4th bracket.

CAUTION:

Do not reuse retaining pin.

15. Install 2 check balls.

16. Install 5th-6th bracket, 5th-6th shift fork, and 5th-6th fork rod

with interlock pin.

17. Install stopper ring onto 5th-6th bracket.

CAUTION:

Do not reuse stopper ring.

18. Install retaining pin onto 5th-6th shift fork.

CAUTION:

Do not reuse retaining pin.

19. Install 2 check balls.

20. Install reverse bracket fork rod and reverse lever bracket.

SCIA0394E

SCIA0393E

SCIA0963E

SCIA0962E

TRANSAXLE ASSEMBLY

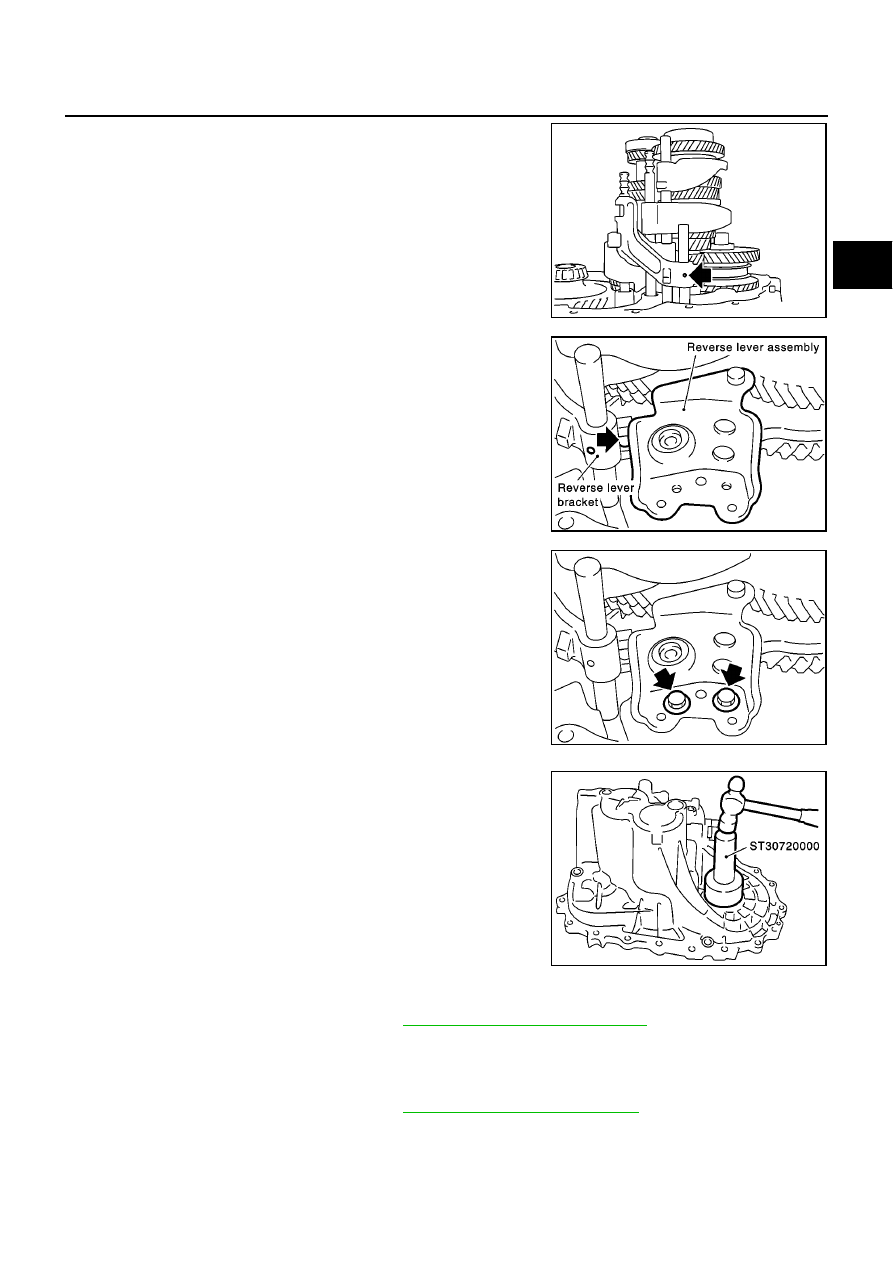

MT-29

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

21. Install retaining pin onto reverse bracket.

CAUTION:

Do not reuse retaining pin.

22. Install reverse shift fork and reverse fork rod.
23. Install reverse lever assembly following procedures below.

a.

Install shifter cap onto reverse lever assembly cam, and then
install them onto reverse shift fork.

CAUTION:

Do not drop shifter cap.

b.

While lifting reverse shift fork, align cam with reverse bracket.

c.

Tighten mounting bolts to specified torque, and then install
reverse lever assembly.

24. Install the magnet onto clutch housing.

25. Using a drift, install differential oil seal until it is flush with end

face of transaxle case.

CAUTION:

Do not reuse oil seal.

26. Install selected input shaft adjusting shim onto input shaft.

●

For selection of adjusting shims: Refer to

MT-32, "INPUTSHAFT END PLAY"

.

27. Install baffle plate and oil gutter.

28. Install transaxle case following procedures below.

a.

Install selected mainshaft rear bearing adjusting shim into transaxle case.

●

For selection of adjusting shims: Refer to

MT-34, "MAINSHAFT END PLAY"

.

b.

Temporarily install snap ring of mainshaft rear bearing into transaxle case.

CAUTION:

Do not reuse the snap ring.

SCIA0961E

SCIA0965E

SCIA0960E

SCIA0887E
