MT-22

[RS6F51R]

TRANSAXLE ASSEMBLY

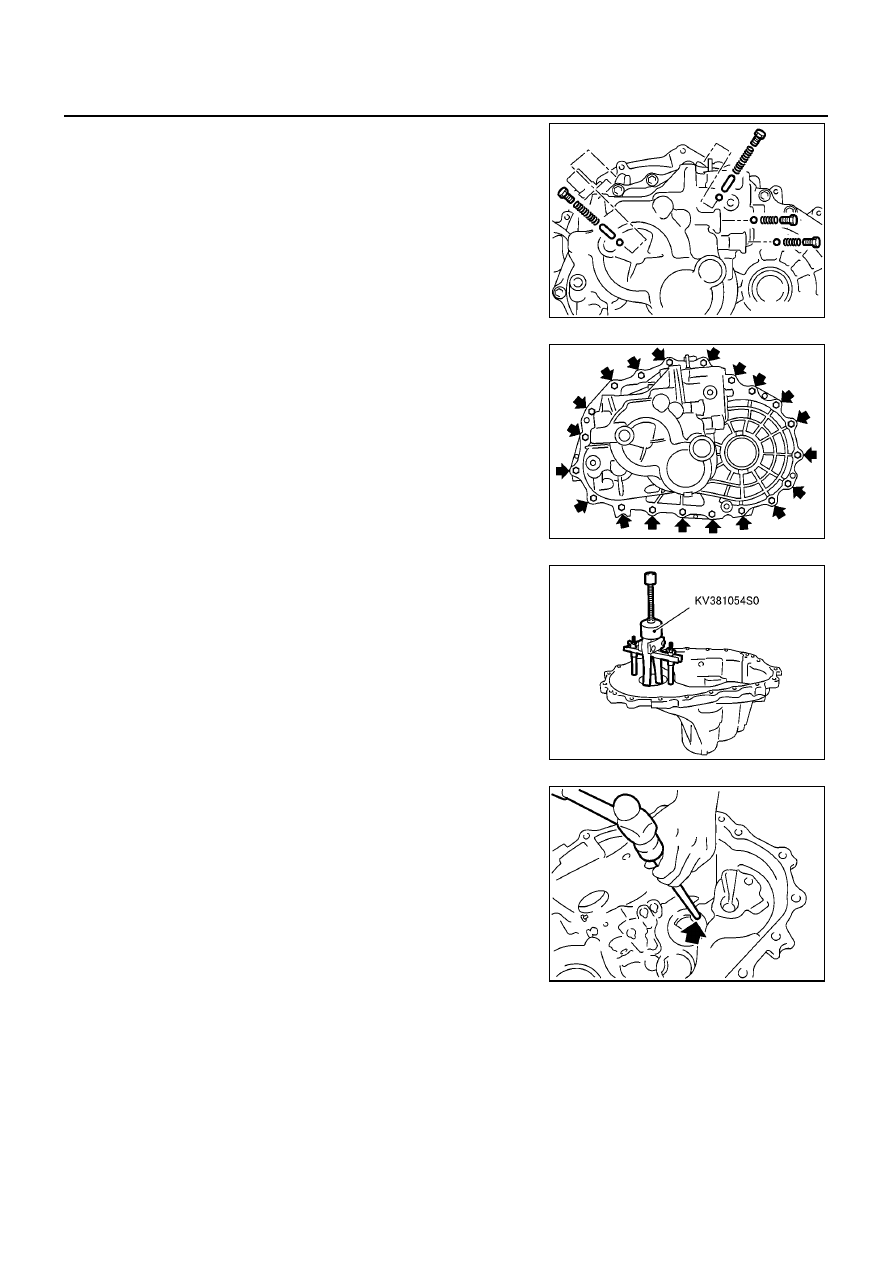

4.

Remove check plugs (4 pieces), check springs (4 pieces), check
balls (4 pieces) and shift check sleeve (2 pieces).

5.

Remove transaxle case fixing bolts.

6.

Remove bore plug.

CAUTION:

Be careful not to damage transaxle case.

7.

While spreading the snap ring of mainshaft rear bearing located
at bore plug hole, remove transaxle case.

8.

Remove oil gutter, baffle plate.

9.

Remove snap ring, mainshaft rear bearing adjusting shim and
input shaft rear bearing adjusting shim from transaxle case.

10. Remove differential side bearing outer race (transaxle case

side) and then adjusting shim.

11. Remove welch plug.

SCIA0959E

SCIA0983E

SCIA0897E

SCIA0402E

TRANSAXLE ASSEMBLY

MT-23

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

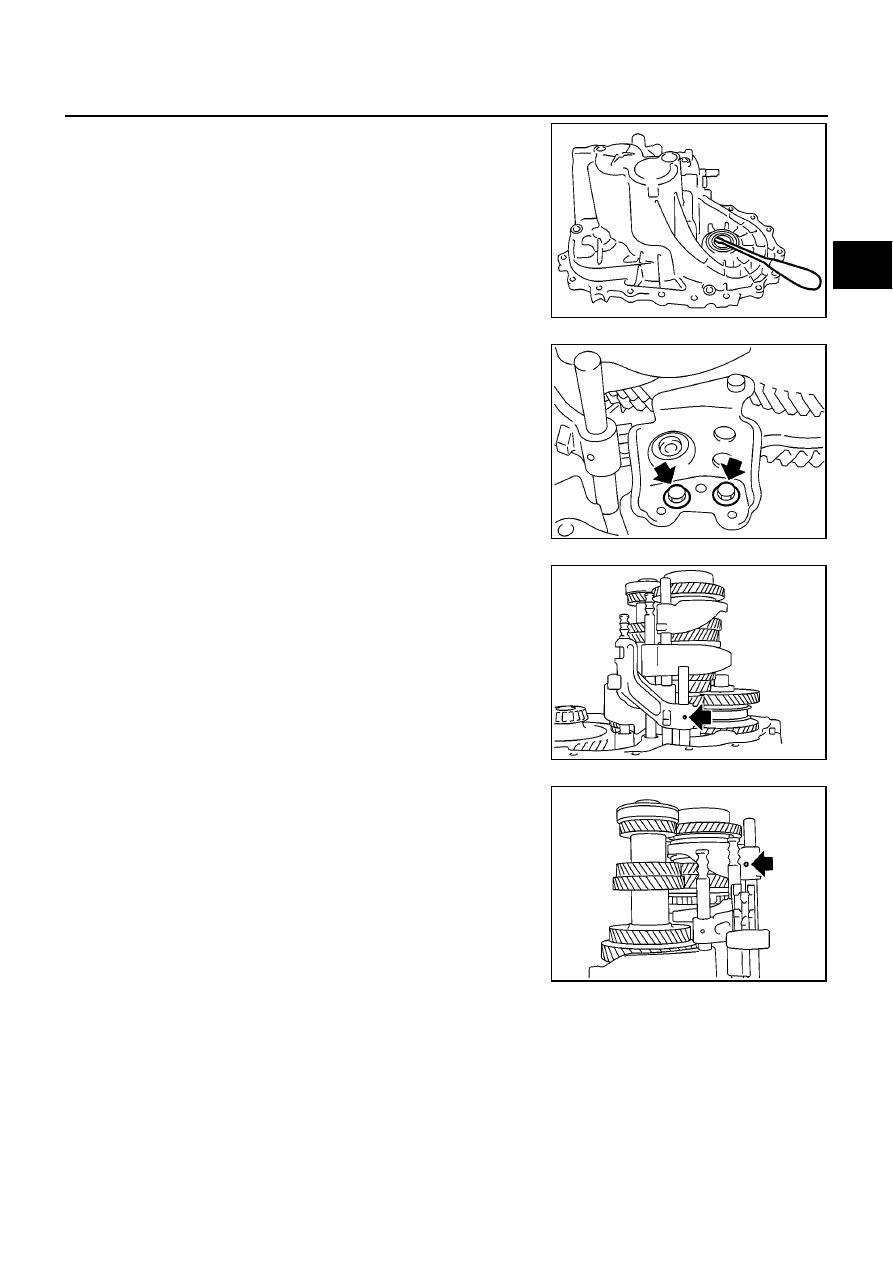

12. Remove differential oil seal (transaxle case side).

13. Remove magnet from clutch housing.

14. With shift lever in 5th position, remove bracket bolts from

reverse lever assembly. Lift reverse lever assembly to remove.

CAUTION:

Be careful not to lose shifter cap.

15. Pull out reverse fork rod then remove reverse shift fork.

16. Remove retaining pin of reverse bracket using pin punch.

17. Pull out reverse bracket and reverse bracket fork rod.

18. Remove check ball (2 pieces) and inter lock pin.

19. Shift 3rd & 4th fork rod to 3rd position. Remove retaining pin of

5th & 6th shift fork using pin punch.

SCIA0397E

SCIA0960E

SCIA0961E

SCIA0962E

MT-24

[RS6F51R]

TRANSAXLE ASSEMBLY

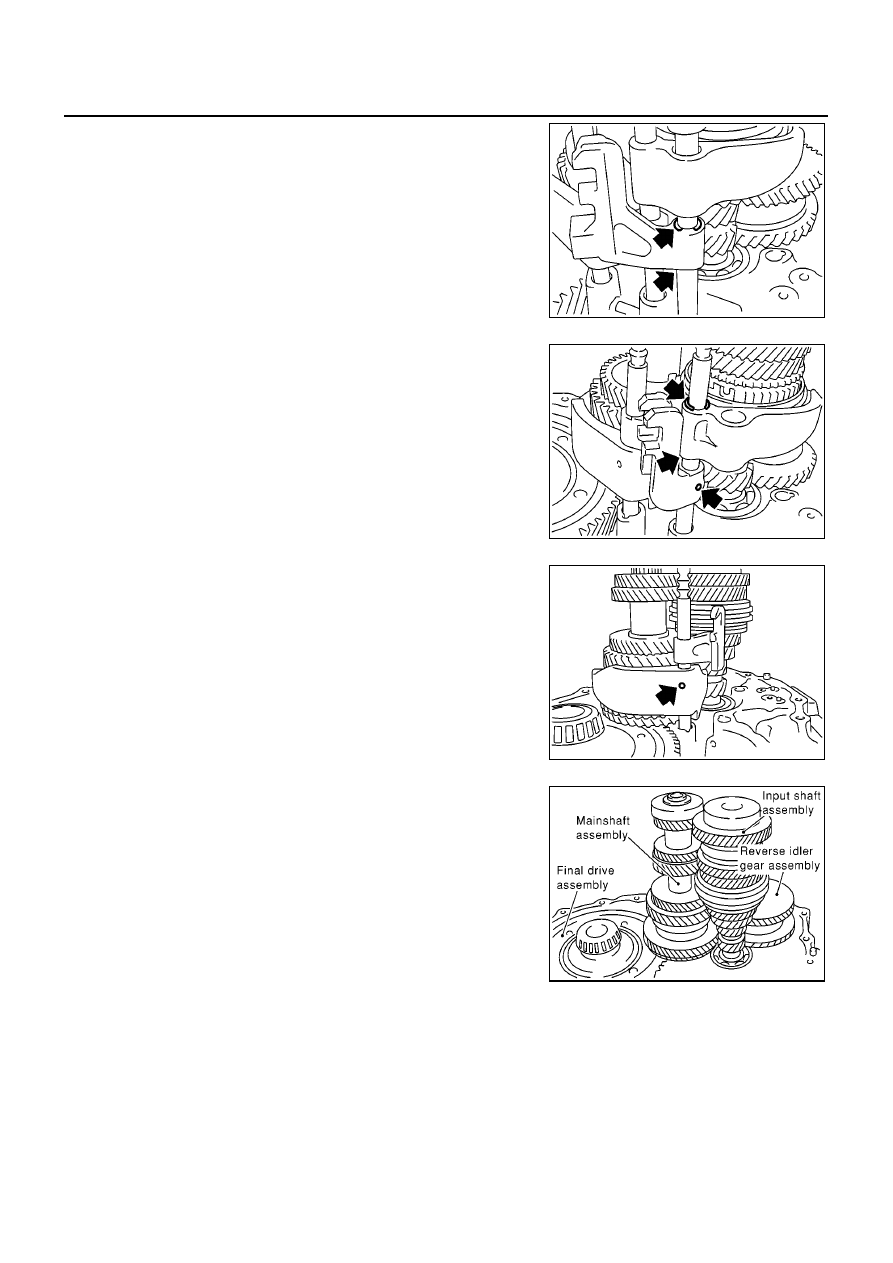

20. Remove stopper rings for 5th & 6th bracket.

21. Pull out 5th & 6th fork rod and remove 5th & 6th shift fork and

5th & 6th bracket.

22. Remove check balls (2 pieces) and inter lock pin.

23. Remove retaining pin of 3rd & 4th bracket using pin punch.
24. Remove stopper rings for 3rd & 4th shift fork.

25. Pull out 3rd & 4th fork rod and remove 3rd & 4th shift fork and

bracket.

26. Remove shift check sleeve from clutch housing.

27. Remove retaining pin of 1st & 2nd shift fork using pin punch.

28. Pull out 1st & 2nd fork rod with bracket.

29. Remove 1st & 2nd shift fork.

30. Remove retaining pin of 1st & 2nd bracket using pin punch and

separate fork rod and bracket.

31. Remove gear components from clutch housing in the following

procedure.

a.

While tapping input shaft with plastic hammer, remove input
shaft assembly, mainshaft assembly and reverse idler gear
assembly as a set.

CAUTION:

Always withdraw mainshaft straight out. Failure to do so
can damage resin oil channel on clutch housing side.

b.

Remove final drive assembly.

SCIA0963E

SCIA0393E

SCIA0394E

SCIA0964E

TRANSAXLE ASSEMBLY

MT-25

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

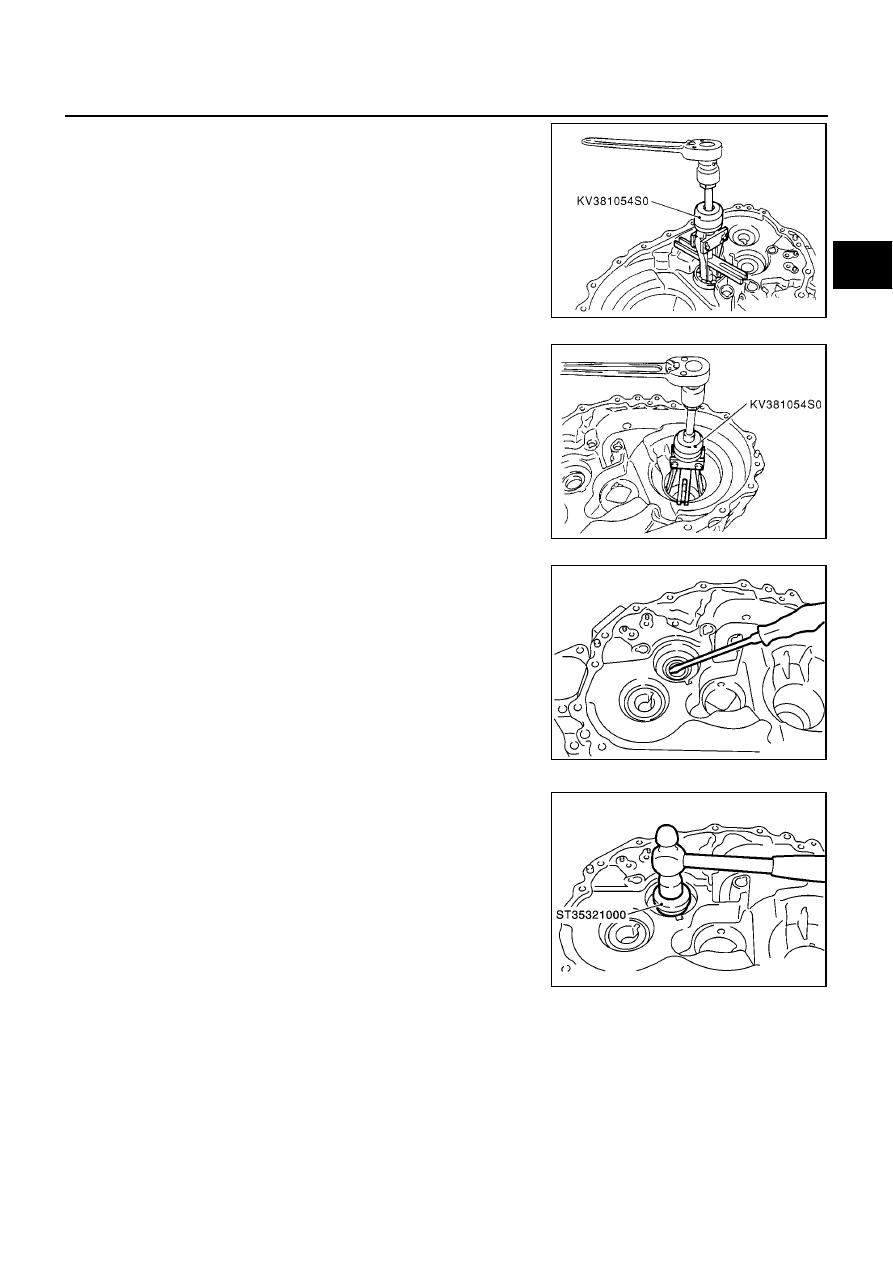

32. Remove mainshaft bearing retainer and then mainshaft front

bearing.

33. Remove oil channel on mainshaft side.

34. Remove differential oil seal (clutch housing side).

35. Remove differential side bearing outer race (clutch housing

side).

36. Remove input shaft oil seal.

CAUTION:

Be careful not to damage clutch housing.

ASSEMBLY

1.

Using a drift, install input shaft oil seal from clutch housing end
of side to the depth of 1.8 to 2.8 mm (0.071 to 0.110 in).

CAUTION:

Do not reuse oil seal.

MCIA0030E

MCIA0031E

SCIA0398E

SCIA0399E
