LT-118

INTERIOR ROOM LAMP

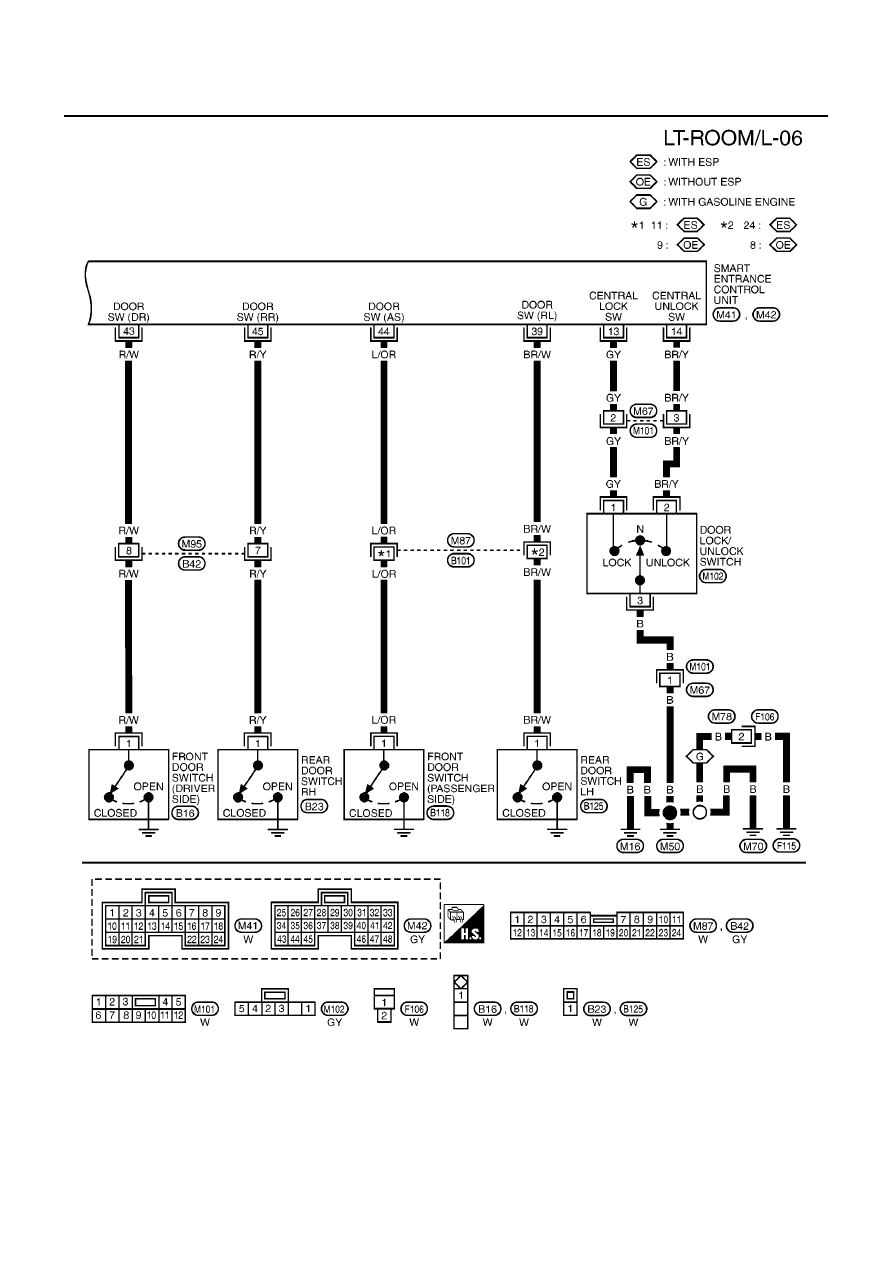

MKWA1134E

INTERIOR ROOM LAMP

LT-119

C

D

E

F

G

H

I

J

L

M

A

B

LT

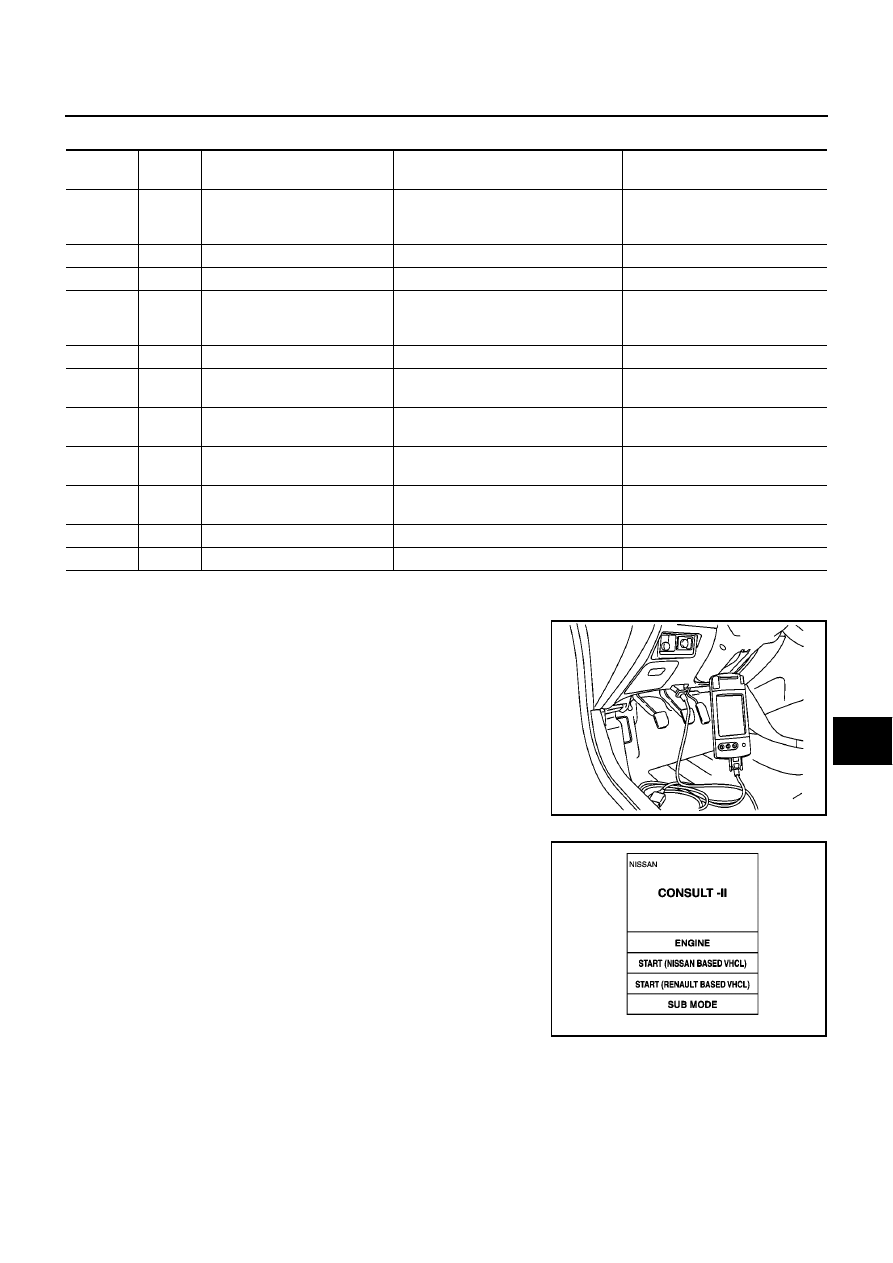

Terminal and Reference Valve for Smart Entrance Control Unit

EKS009OA

CONSULT-II Inspection Procedure

EKS009OB

“ROOM LAMP”

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

3.

Turn ignition switch “ON”.

4.

Touch “START (NISSAN BASED VHCL)”.

Terminal

No.

Wire

color

Connections

Condition

Voltage (V)

(Approx.)

5

B/R

Key switch

Key inserted to key cylinder (ON)

→

Key removed from ignition key cylin-
der (OFF)

Battery voltage

→

0

13

GY

Door lock/unlock switches

Neutral

→

Locks

Battery voltage

→

0

14

BR/Y

Door lock/unlock switches

Neutral

→

Unlocks

Battery voltage

→

0

28

R/Y

Interior room lamp

When interior lamp is operated using
remote controller (Lamp switch in
“DOOR” position)

Battery voltage

→

0

29

Y/G

IGN power supply

Ignition key is (ON or START position)

Battery voltage

39

BR/W

Rear door switch
(LH or RH)

Rear door LH or RH: Open

→

Closed

0

→

Battery voltage

43

R/W

Front door switch
(Driver side)

Front door (Driver side):
Open

→

Closed

Battery voltage

→

0

44

L/OR

Front door switch
(Passenger side)

Front door (Passenger side):
Open

→

Closed

0

→

Battery voltage

45

R/Y

Rear door switch
(LH or RH)

Rear door LH or RH: Open

→

Closed

0

→

Battery voltage

53

B

Ground

—

0

56

R/B

BAT power supply

—

Battery voltage

MAIA0009E

MBIB0233E

LT-120

INTERIOR ROOM LAMP

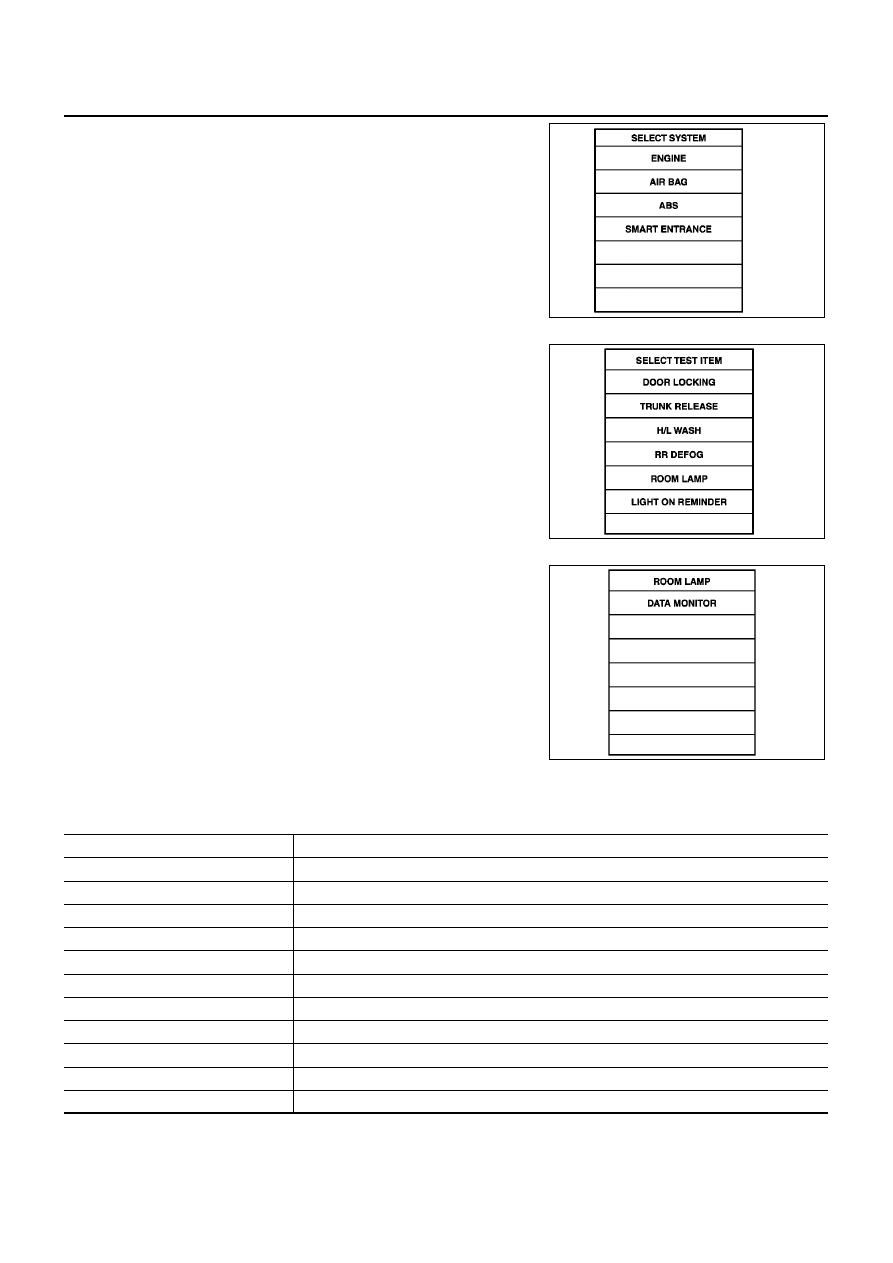

5.

Touch “SMART ENTRANCE”.

6.

Touch “ROOM LAMP”.

7.

Select diagnosis mode.
“DATA MONITOR” are available for “ROOM LAMP”.

CONSULT-II Application Items

EKS009OC

ROOM LAMP
Data Monitor Mode

SIIA1678E

MKIB0201E

MKIB0202E

Item (CONSULT-II screen terms)

Diagnosed system

IGNITION SW

Indicates [ON/OFF] condition of ignition switch.

KEY IN DETECT

Indicates [ON/OFF] condition of electronic key switch.

DOOR SW DR RR

Indicates [ON/OFF] condition of rear door switch (driver side).

DOOR SW AS RR

Indicates [ON/OFF] condition of rear door switch (passenger side).

AS DOOR SW

Indicates [ON/OFF] condition of front door switch (passenger side).

DR DOOR SW

Indicates [ON/OFF] condition of front door switch (driver side).

CDL LOCK SW

Indicates [ON/OFF] condition of door lock/unlock switch (lock signal).

CDL UNLOCK SW

Indicates [ON/OFF] condition of door lock/unlock switch (unlock signal).

RKE LOCK

Indicates [ON/OFF] condition of lock signal from remote controller.

RKE UNLOCK

Indicates [ON/OFF] condition of unlock signal from remote controller.

RKE SEL UNLOCK

Indicates [ON/OFF] condition of select unlock signal from remote controller.

INTERIOR ROOM LAMP

LT-121

C

D

E

F

G

H

I

J

L

M

A

B

LT

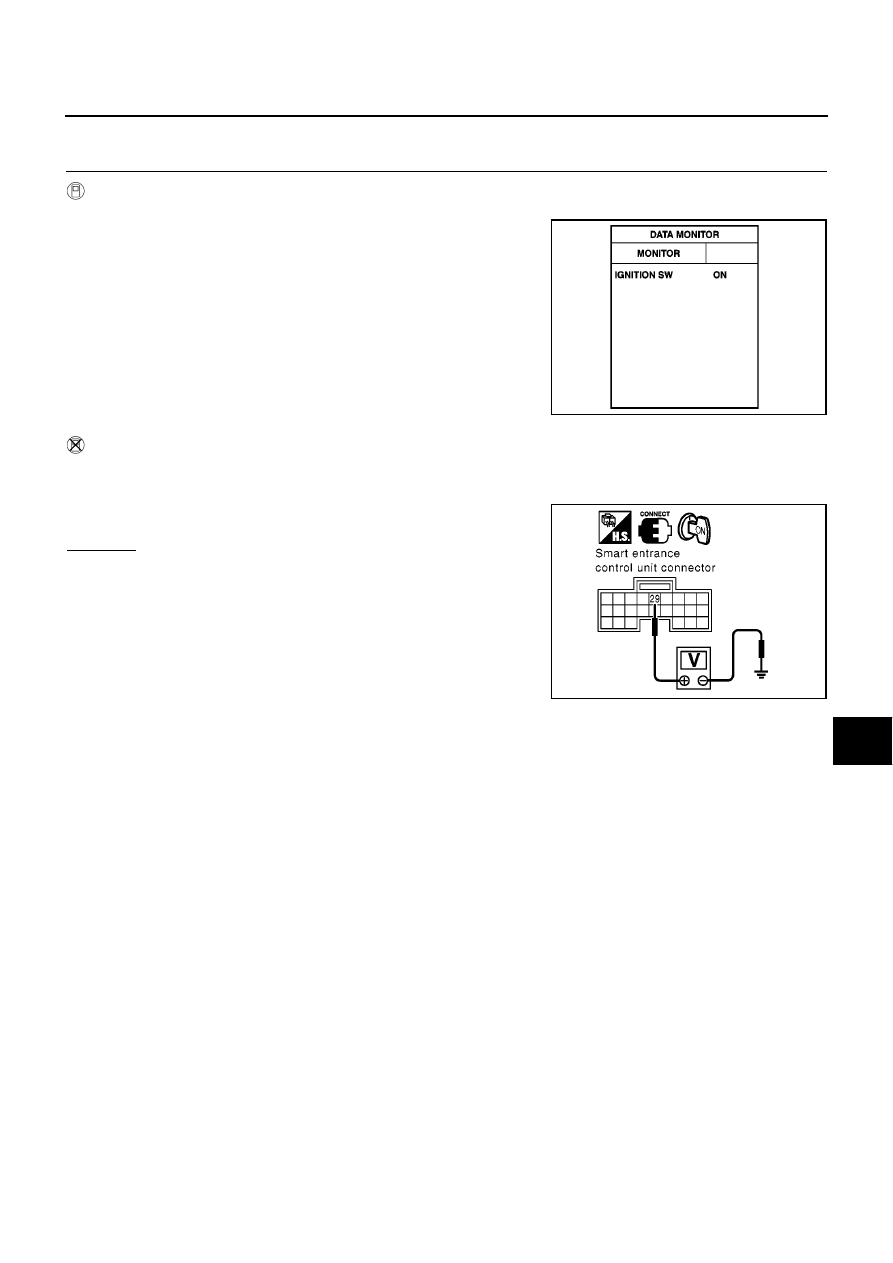

Interior Room Lamp Timer Does Not Operate

EKS009OD

1.

CHECK IGNITION ON SIGNAL

WITH CONSULT-II

Check ignition switch ON signal (“IGNITION SW”) in “DATA MONITOR” mode with CONSULT-II.

WITHOUT CONSULT-II

1.

Turn ignition switch ON.

2.

Check voltage between smart entrance control unit harness connector terminal 29 and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Check the following.

●

10A fuse [No. 10, located in fuse block (J/B)]

●

Harness for open or short between smart entrance
control unit and fuse

IGNITION SW

Turn ignition switch ON

: ON

Turn ignition switch OFF

: OFF

MKIB0196E

29 (Y/G) - Ground

: Battery voltage

MKIB0581E
