INTERIOR ROOM LAMP

INTERIOR ROOM LAMP

PFP:26410

System Description

EKS009O6

Power is supplied at all times:

●

through 10A fuse [No. 12, located in the fuse block (J/B)]

●

to key switch terminal 1 and

●

to smart entrance control unit terminal 56, and

●

through 10A fuse [No. 13, located in the fuse block (J/B)]

●

to interior room lamp terminal 3,

●

to keyhole illumination terminal 2 and

●

to each door step lamps terminal 1.

When the key is removed from ignition key cylinder, power is interrupted:

●

through key switch terminal 2

●

to smart entrance control unit terminal 5.

With the ignition key switch in the ON or START position, power is supplied:

●

through 10A fuse [No. 10, located in the fuse block (J/B)]

●

to smart entrance control unit terminal 29.

Ground is supplied:

●

to smart entrance control unit terminal 53

●

through body grounds M16, M50 and M70.

When any door (except back door) is opened, ground is supplied:

●

to smart entrance control unit terminals 39, 43, 44 and 45

●

to each door switch terminal 1

●

through case ground of each door switch.

When the driver side door is unlocked by the door lock/unlock switch, the smart entrance control unit receives
a ground signal:

●

to smart entrance control unit terminal 14

●

to door lock/unlock switch terminal 2

●

to door lock/unlock switch terminal 3

●

through body grounds M16, M50 and M70.

When the driver side door is locked by the door lock/unlock switch, the smart entrance control unit receives a
ground signal:

●

to smart entrance control unit terminal 13

●

to door lock/unlock switch terminal 1

●

to door lock/unlock switch terminal 3

●

through body grounds M16, M50, and M70.

When a signal, or combination of signals is received by the smart entrance control unit, ground is supplied:

●

to interior room lamp terminal 2

●

through smart entrance control unit terminal 28.

With power and ground supplied, the interior room lamp illuminates.

SWITCH OPERATION

When interior room lamp switch is ON, ground is supplied:

●

to interior room lamp

●

through case grounds of interior room lamp.

INTERIOR ROOM LAMP TIMER OPERATION

When interior room lamp switch is in the “DOOR” position, the time control unit keeps the interior room lamp
illuminated for about 30 seconds when:

●

unlock signal is supplied from driver

′

s door lock/unlock switch while all doors are closed and key is out of

ignition key cylinder,

INTERIOR ROOM LAMP

LT-111

C

D

E

F

G

H

I

J

L

M

A

B

LT

●

unlock signal is supplied from remote controller while all doors are closed and key is out of the ignition key
cylinder,

●

key is removed from ignition key cylinder while all doors are closed, or

●

driver

′

s door is opened and then closed while key is out of the ignition key cylinder. (However, if the

driver

′

s door is closed with the key inserted in the ignition key cylinder after the driver

′

s door is opened

with the key removed, the timer is operated.)

However, ignition keyhole illumination remains on for about 30 seconds after driver

′

s door has been locked.

The timer is canceled when:

●

driver

′

s door is locked,

●

driver

′

s door is opened, or

●

ignition switch is turned ON.

ON-OFF CONTROL

When the driver side door, front passenger door, rear LH or RH door is opened, the interior room lamp turns
on while the interior room lamp switch is in the “DOOR” position.
When any door is opened, step lamps turn ON.

LT-112

INTERIOR ROOM LAMP

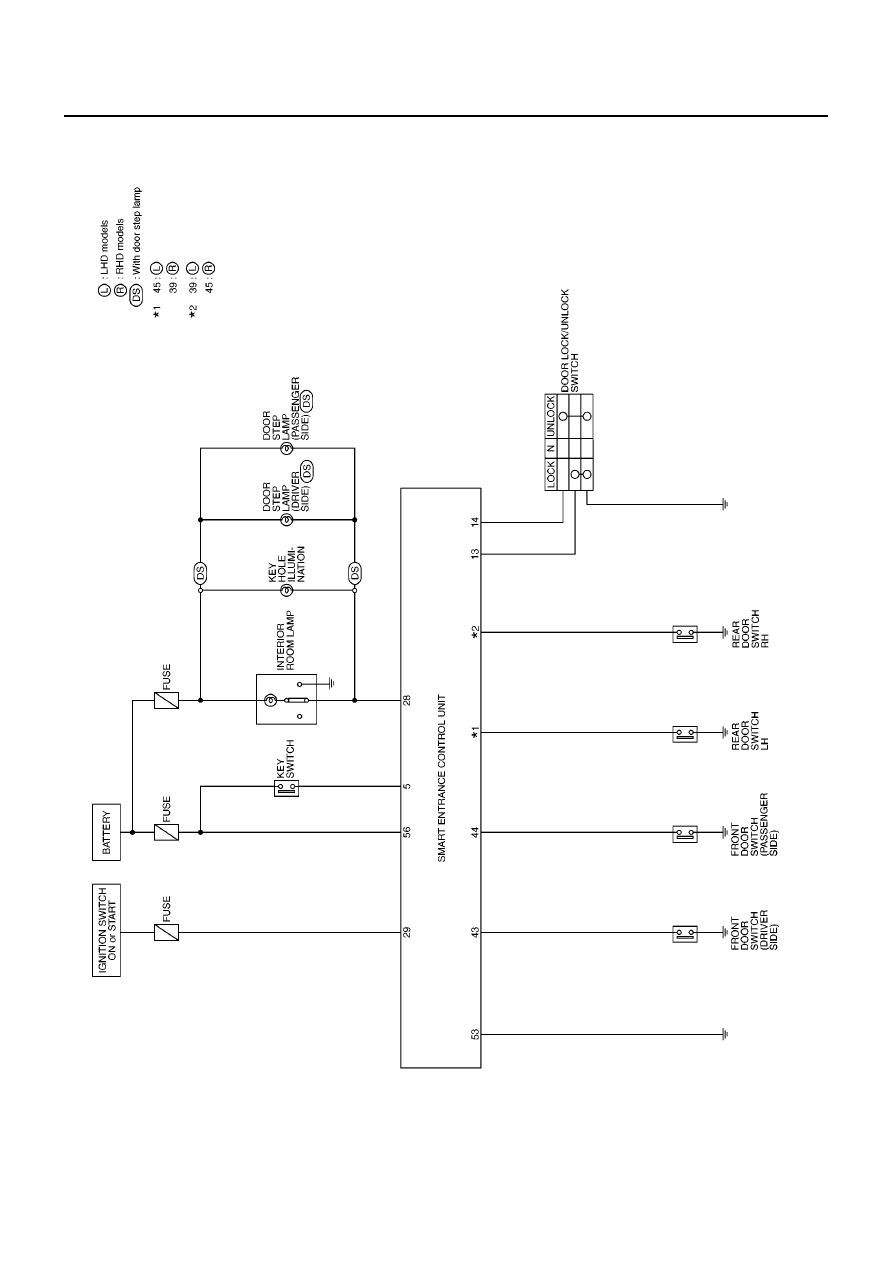

Schematic

EKS009O7

MKWA1129E

INTERIOR ROOM LAMP

LT-113

C

D

E

F

G

H

I

J

L

M

A

B

LT

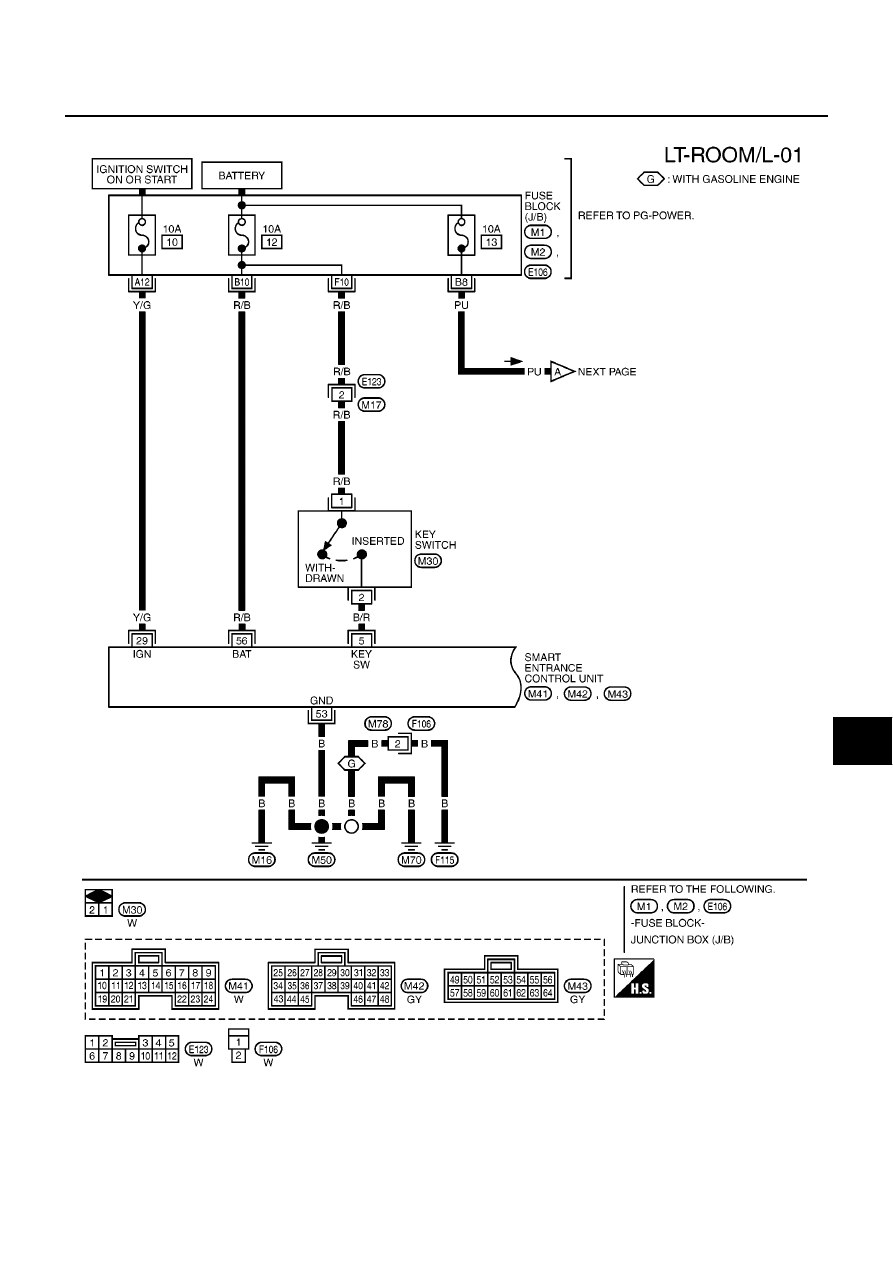

Wiring Diagram — ROOM/L —/LHD MODELS

EKS009O8

MKWA1130E
