LT-54

TURN SIGNAL AND HAZARD WARNING LAMPS

3.

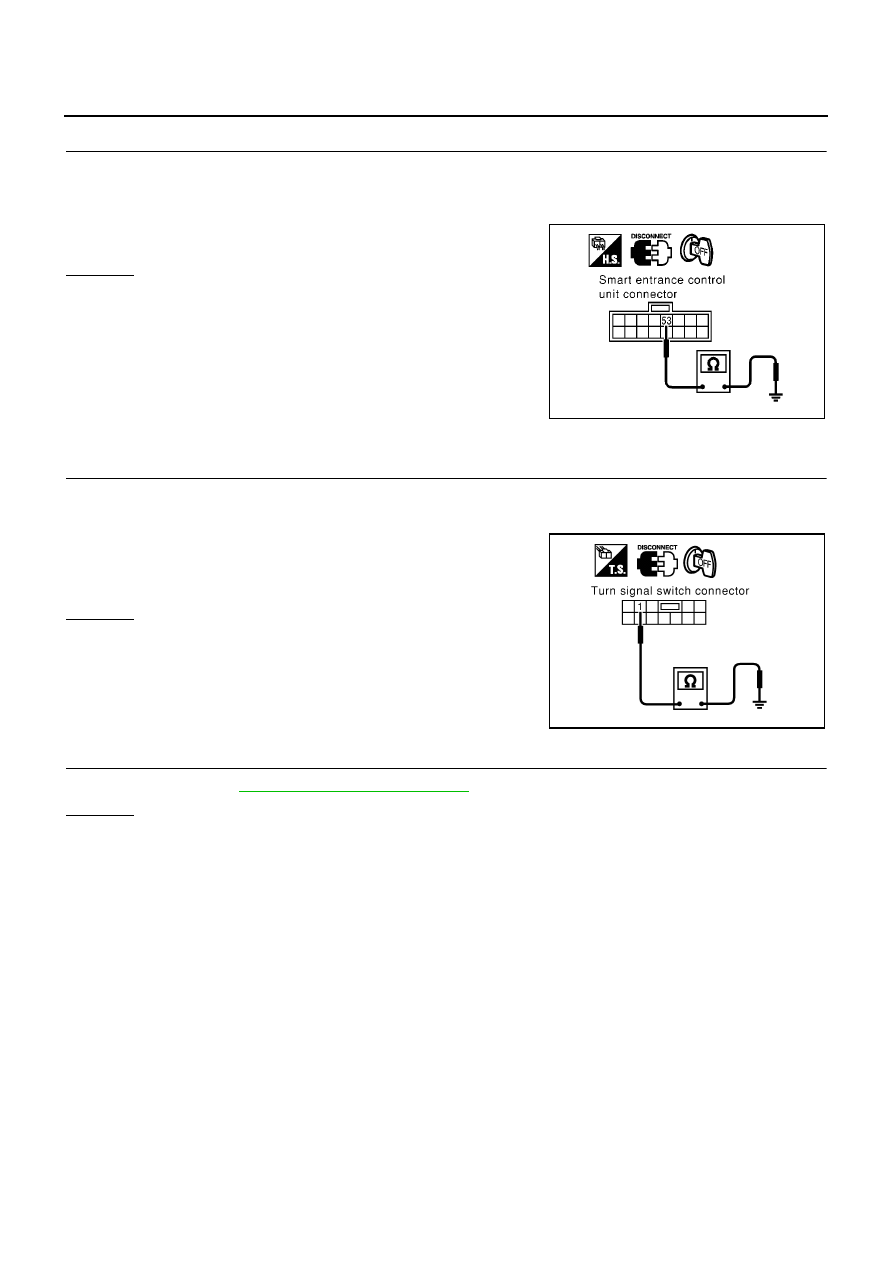

GROUND CIRCUIT CHECK

1.

Turn ignition switch OFF.

2.

Disconnect smart entrance control unit connector.

3.

Check continuity between smart entrance control unit harness connector M43 terminal 53 and ground.

OK or NG

OK

>> Replace smart entrance control unit.

NG

>> Repair or replace harness.

Turn Signal Lamps Do Not Operate But Hazard Warning Lamp Operates

EKS009MT

1.

TURN SIGNAL SWITCH GROUND CIRCUIT CHECK

1.

Turn ignition switch OFF.

2.

Disconnect turn signal switch connector.

3.

Check continuity between combination switch harness connec-
tor E115 terminal 1 and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Repair or replace harness.

2.

TURN SIGNAL SWITCH CHECK

Check turn signal switch

LT-95, "Switch Circuit Inspection"

.

OK or NG

OK

>> Replace smart entrance control unit.

NG

>> Harness for open or short between turn signal switch and smart entrance control unit.

53 (B) - Ground

: Continuity should exist.

MKIB0062E

1 (B) - Ground

: Continuity should exist.

MKIB0063E

TURN SIGNAL AND HAZARD WARNING LAMPS

LT-55

C

D

E

F

G

H

I

J

L

M

A

B

LT

Hazard Warning Lamps Do Not Operate But Turn Signal Lamp Operate

EKS009MU

1.

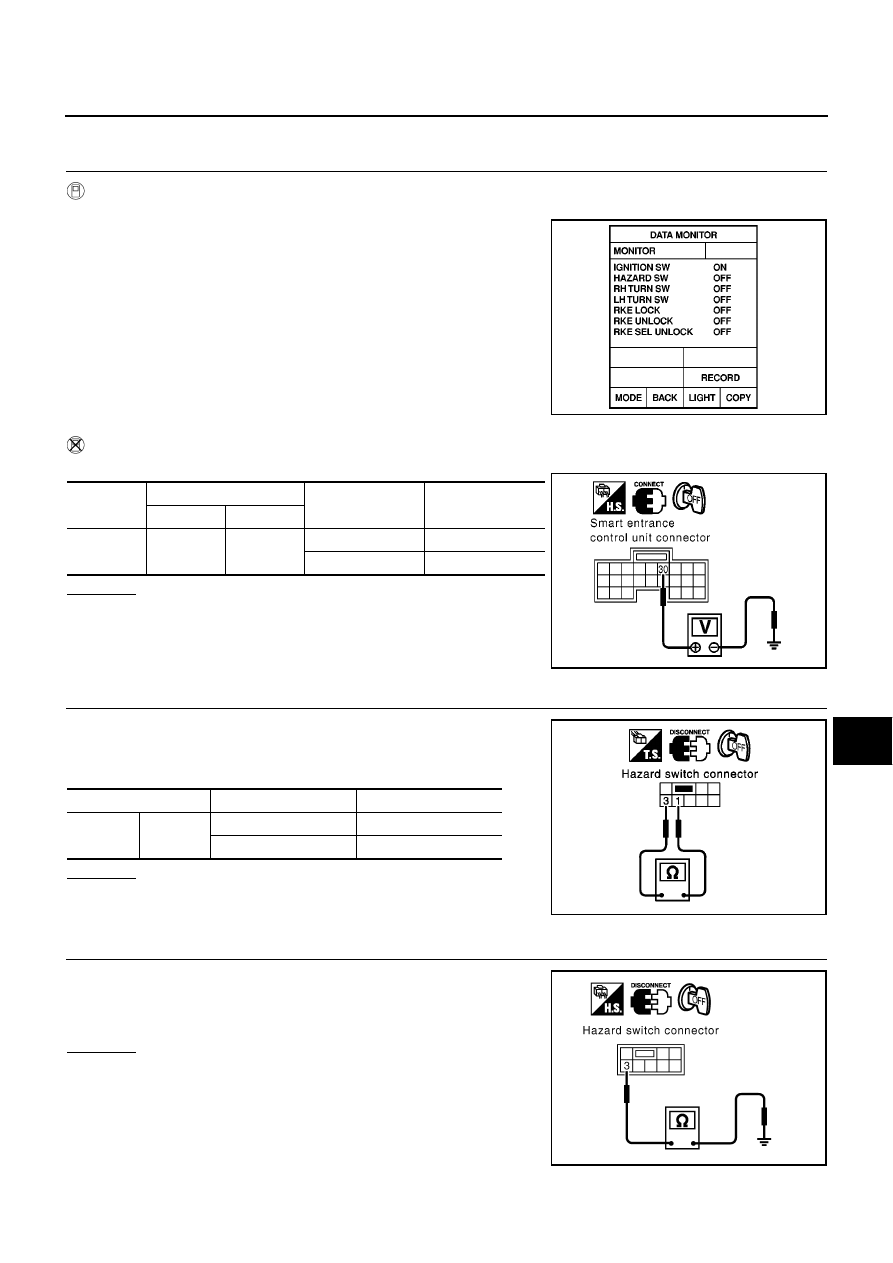

CHECK HAZARD SWITCH INPUT SIGNAL

WITH CONSULT-II

Check hazard switch in “DATA MONITOR” mode with CONSULT-II.

WITHOUT CONSULT-II

Check battery voltage between smart entrance control unit harness connector and ground.

OK or NG

OK

>> Replace smart entrance control unit.

NG

>> GO TO 2.

2.

HAZARD SWITCH CHECK

1.

Turn ignition switch OFF.

2.

Disconnect hazard switch connector.

3.

Check continuity between hazard switch terminals 1 and 3.

OK or NG

OK

>> GO TO 3.

NG

>> Replace the hazard switch.

3.

GROUND CIRCUIT CHECK

Check continuity between hazard switch harness connector M48 ter-
minal 3 and ground.

OK or NG

OK

>> Harness for open or short between smart entrance con-

trol unit and hazard switch.

NG

>> Repair or replace harness.

HAZARD SW

Hazard sw ON

: ON

Hazard sw OFF

: OFF

MKIB0194E

Connector

Terminal (wire color)

Condition

Voltage (V)

(Approx.)

( + )

( - )

M42

30 (G/R)

Ground

Hazard SW: ON

0

Hazard SW: OFF

Battery voltage

MKIB0579E

Terminals

Condition

Continuity

1

3

Hazard SW: ON

ON

Hazard SW: OFF

OFF

MKIB0227E

3 (B) - Ground

: Continuity should exist.

MKIB0580E

LT-56

TURN SIGNAL AND HAZARD WARNING LAMPS

Turn Signal Lamp LH Does Not Operate

EKS009MV

1.

BULB CHECK

Check turn signal lamp LH bulb.
OK or NG

OK

>> GO TO 2.

NG

>> Replace bulb.

2.

TURN SWITCH LH INPUT SIGNAL CHECK

Check “LH TURN SW” signal in “DATA MONITOR” mode with CONSULT-II.

OK or NG

OK

>> Turn signal switch OK.

NG

>> GO TO 3.

3.

POWER SUPPLY CIRCUIT CHECK

1.

Turn signal switch ON.

2.

Check voltage between smart entrance control unit harness connector and ground.

OK or NG

OK

>> GO TO 4.

NG

>> Replace the smart entrance control unit.

LH TURN SW

Turn signal switch LH

: ON

MKIB0194E

Connector

Terminal (wire color)

Condition

Voltage (V)

(Approx.)

( + )

( - )

M43

64 (G/B)

Ground

Turn signal LH illu-
minates.

0

Turn signal LH
does not illumi-
nate.

Battery voltage

MKIB0066E

TURN SIGNAL AND HAZARD WARNING LAMPS

LT-57

C

D

E

F

G

H

I

J

L

M

A

B

LT

4.

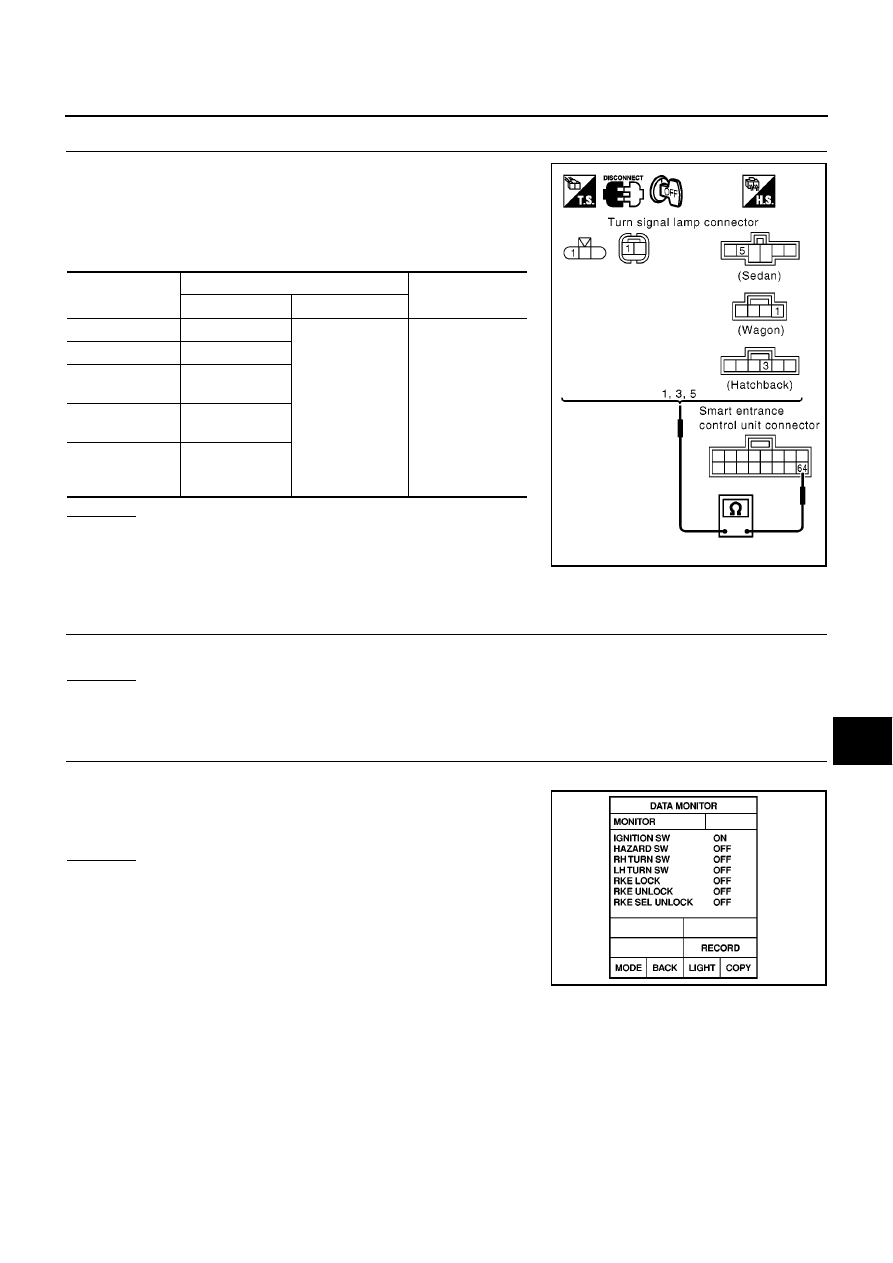

TURN SIGNAL LAMP LH CIRCUIT CHECK

1.

Turn ignition switch OFF.

2.

Disconnect each turn signal lamps LH connector.

3.

Check continuity between the following harness connector ter-
minal of the each turn signal lamps LH and smart entrance con-
trol unit harness connector M43 terminal 64.

OK or NG

OK

>> Check harness for open or short between smart

entrance control unit and each turn signal lamps LH.

NG

>> Repair or replace harness.

Turn Signal Lamp RH Does Not Operate

EKS009MW

1.

BULB CHECK

Check turn signal lamp RH bulb.
OK or NG

OK

>> GO TO 2.

NG

>> Replace bulb.

2.

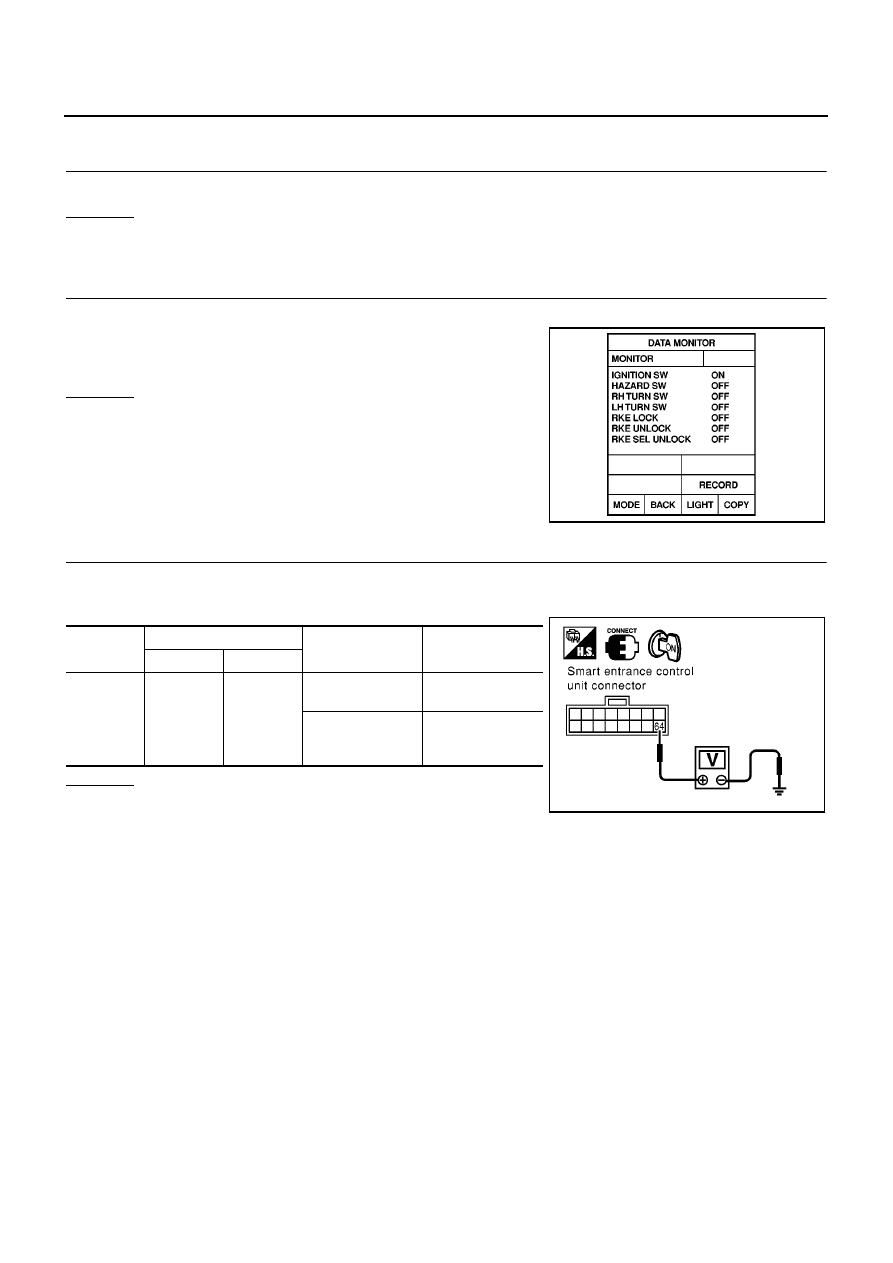

TURN SWITCH RH INPUT SIGNAL CHECK

Check “RH TURN SW” signal in “DATA MONITOR” mode with CONSULT-II.

OK or NG

OK

>> Turn signal switch OK.

NG

>> GO TO 3.

Connector

Terminals (wire color)

Continuity

(+)

(–)

E51

1 (G/B)

64 (G/B)

Yes

E59

1 (G/B)

B38

(Wagon models)

1 (G/B)

B62

(Sedan models)

5 (G/Y)

B59

(Hatchback

models)

3 (G/B)

MKIB0601E

RH TURN SW

Turn signal switch RH

: ON

MKIB0194E
