LT-42

HEADLAMP AIMING CONTROL (AUTO)

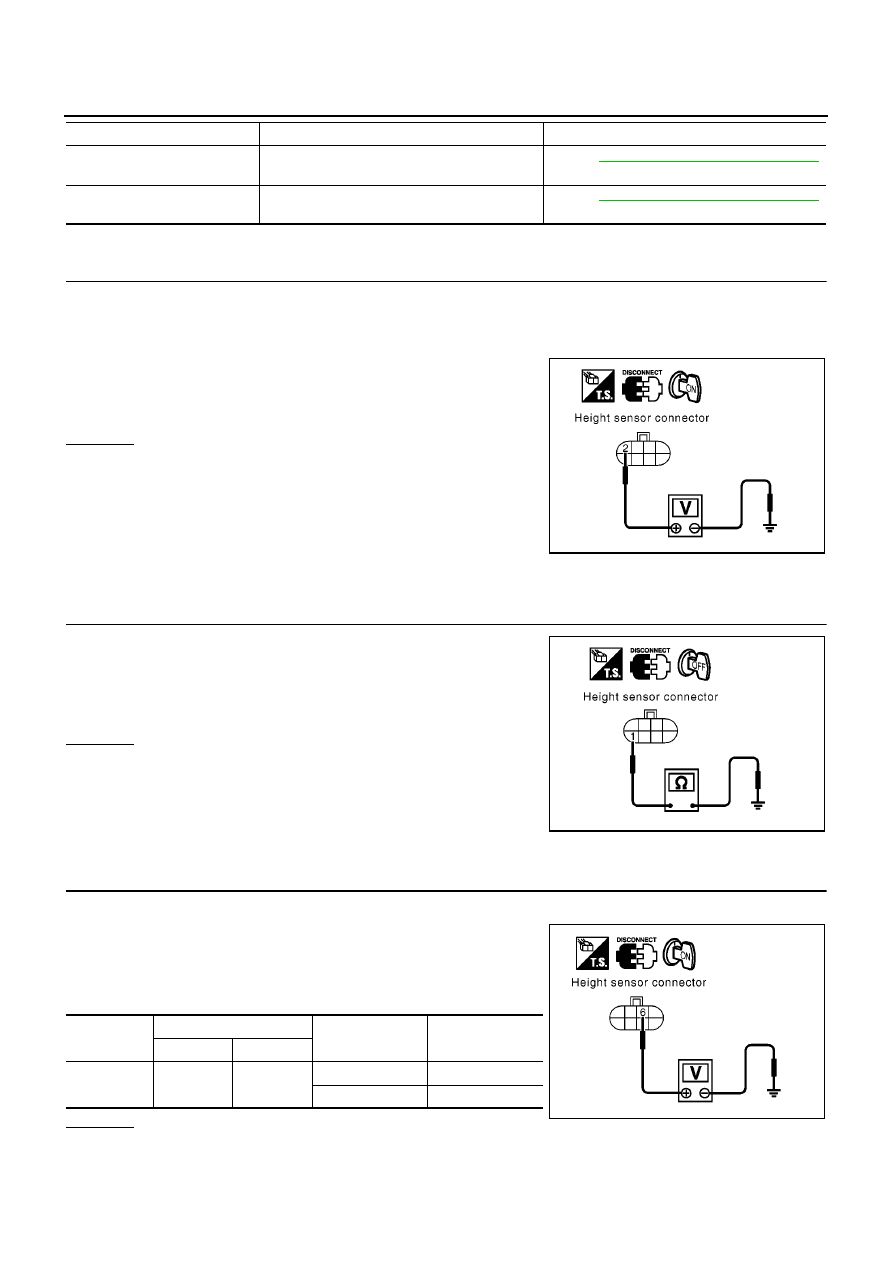

Check Height Sensor Power Supply and Ground Circuit

EKS009MJ

1.

POWER SUPPLY CIRCUIT CHECK

1.

Turn ignition switch OFF.

2.

Disconnect height sensor connector.

3.

Turn ignition switch ON

4.

Check voltage between height sensor connector B152 terminal
2 and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Check the following.

●

10A fuse [No. 10, located in fuse block (J/B)]

●

10A fuse [No. 15, located in fuse block (J/B)] (F9Q
engine)

●

Harness for open or short between height sensor and
fuse

2.

GROUND CIRCUIT CHECK

1.

Turn ignition switch OFF.

2.

Check continuity between height sensor harness connector
B152 terminal 1 and ground.

OK or NG

OK

>> Height sensor power supply and ground circuit are OK.

NG

>> Repair or replace harness.

Check Lighting Switch Circuit

EKS009MK

1.

LIGHTING SWITCH INPUT SIGNAL CHECK

1.

Turn ignition switch OFF.

2.

Disconnect height sensor connector.

3.

Turn ignition switch ON.

4.

Check voltage between height sensor harness connector B152
terminal 6 (R/Y) and ground.

OK or NG

OK

>> Replace height sensor.

NG

>> GO TO 2.

Actuator shorted to ground

Calculated output value differs from measured
output value.

Refer to

LT-44, "Check Headlamp Aiming Motor"

.

Actuator shorted to battery

Calculated output value differs from measured
output value.

Refer to

LT-44, "Check Headlamp Aiming Motor"

.

Detected items (Screen terms)

System Condition

Reference item

2 (Y/G) - Ground

: Battery voltage

MKIB0569E

1 (B) - Ground

: Continuity should exist.

MKIB0570E

Connector

Terminals (wire color)

Lighting switch

condition

Voltage (V)

(Approx.)

(+)

(

−

)

B152

6 (R/Y)

Ground

2ND position

Battery voltage

Other than above

0

MKIB0571E

HEADLAMP AIMING CONTROL (AUTO)

LT-43

C

D

E

F

G

H

I

J

L

M

A

B

LT

2.

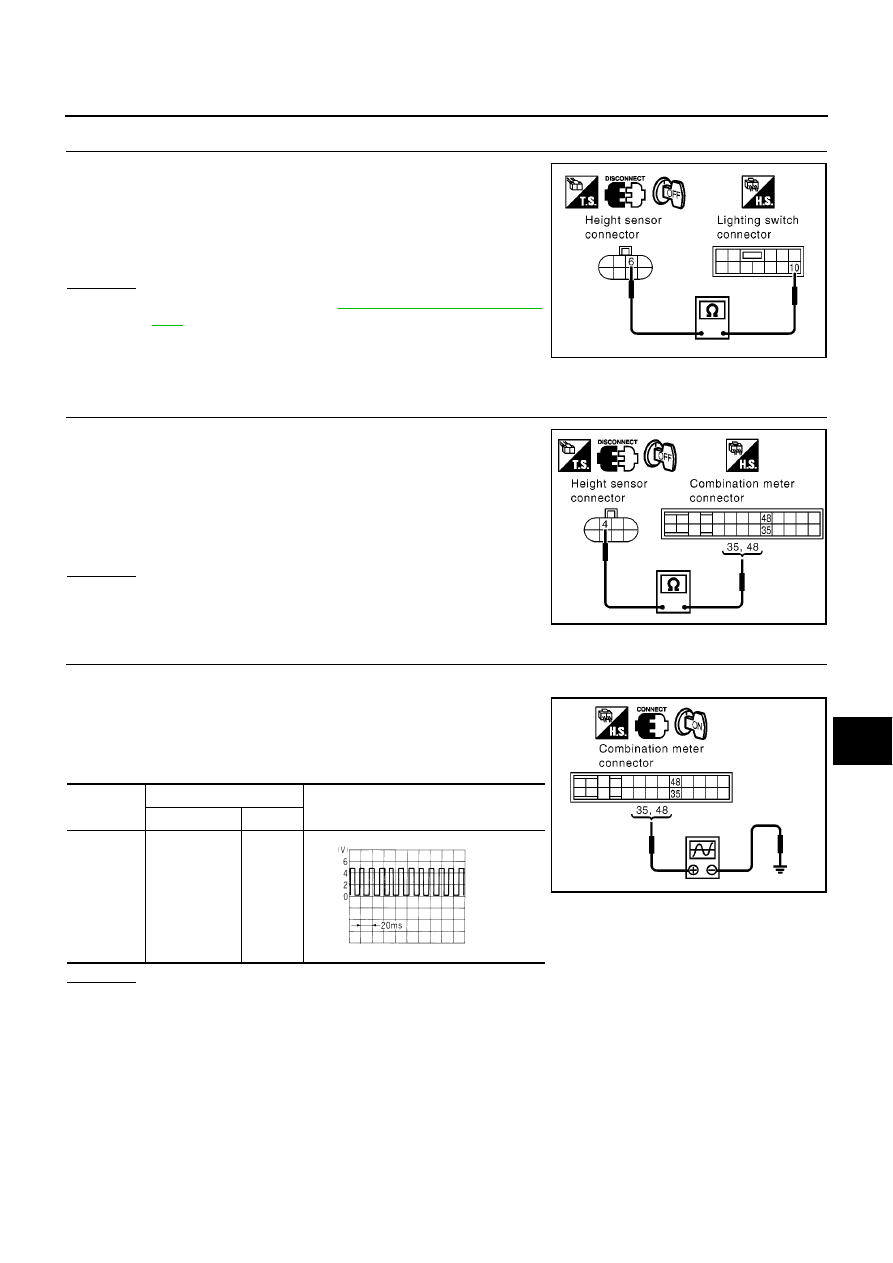

LIGHTING SWITCH OPEN CIRCUIT CHECK

1.

Disconnect lighting switch connector.

2.

Check harness continuity between height sensor harness con-
nector B152 terminal 6 and lighting switch terminal harness con-
nector E115 terminal 10.

OK or NG

OK

>> Check combination switch

LT-95, "Switch Circuit Inspec-

tion"

.

NG

>> Repair or replace harness.

Check Speed Signal Circuit

EKS009ML

1.

SPEED SIGNAL CIRCUIT CHECK

1.

Turn ignition switch OFF.

2.

Disconnect height sensor and combination meter connector.

3.

Check continuity between height sensor harness connector
B152 terminal 4 and combination meter harness connector M37
terminal 35 (LHD models) or 48 (RHD models).

OK or NG

OK

>> GO TO 2.

NG

>> Repair or replace harness.

2.

SPEED SIGNAL SHORT CIRCUIT CHECK

1.

Connect combination meter connector.

2.

Turn ignition switch ON.

3.

Check signal between combination meter harness connector
M37 terminal 35 (LHD models) or 48 (RHD models) and ground
with osciroscorpe.

OK or NG

OK

>> Replace height sensor.

NG

>> Replace combination meter.

6 (R/Y) - 10 (R/Y)

: Continuity should exist.

MKIB0572E

35 (SB) or 48 (SB) - Ground

: Continuity should exist.

MKIB0573E

Connector

Terminals (wire color)

Signal

(Reference valve)

(+)

(–)

M37

35 (SB)

(LHD models)

48 (SB)

(RHD models)

Ground

MKIB0574E

ELF1084D

LT-44

HEADLAMP AIMING CONTROL (AUTO)

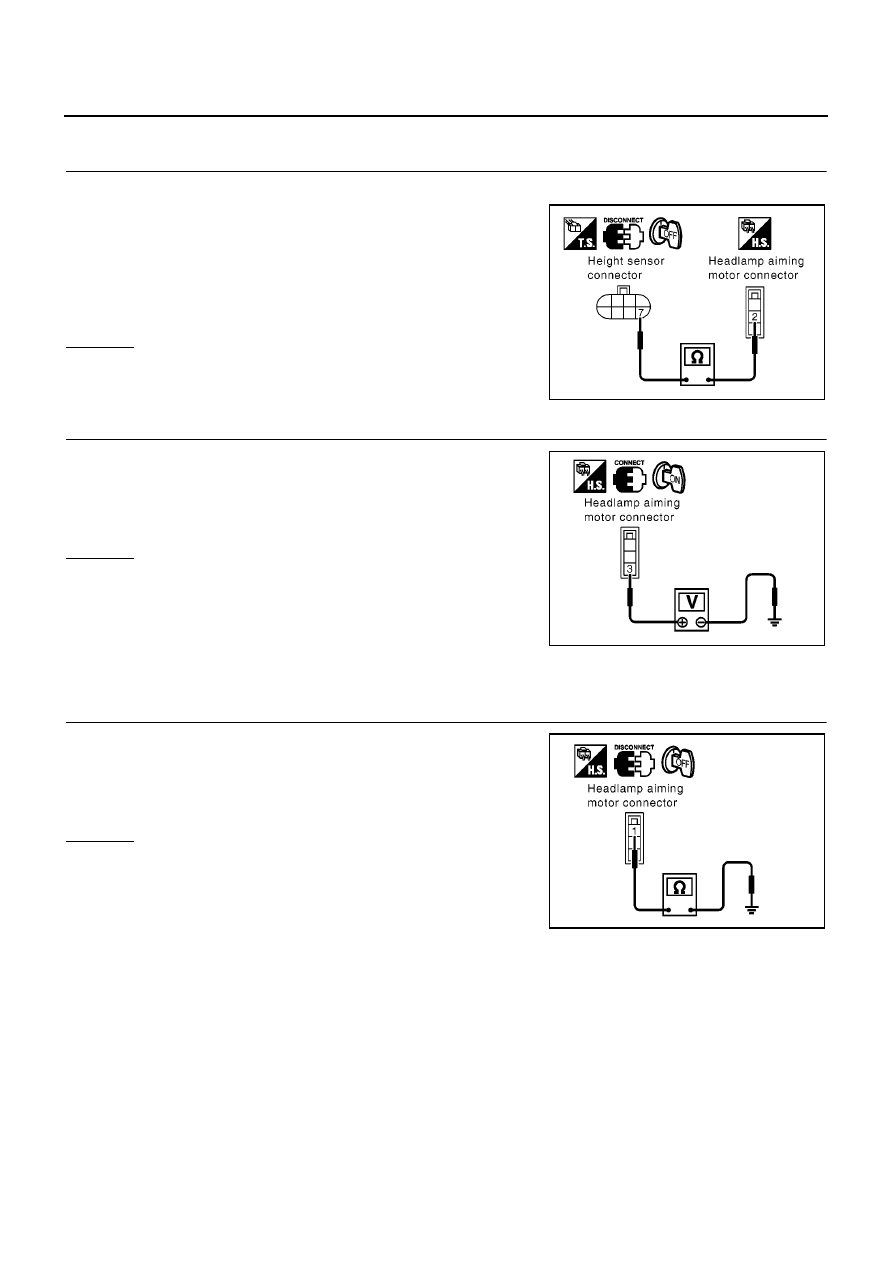

Check Headlamp Aiming Motor

EKS009MM

1.

HEADLAMP AIMING MOTOR CIRCUIT CHECK

1.

Turn ignition switch OFF.

2.

Disconnect height sensor and headlamp aiming motor connec-
tor.

3.

Check continuity between height sensor harness connector
B152 terminal 7 and headlamp aiming motor harness connector
E25 (RH) or E50 (LH) terminal 2.

OK or NG

OK

>> GO TO 2.

NG

>> Repair or replace harness.

2.

POWER SUPPLY CIRCUIT CHECK

1.

Turn ignition switch ON.

2.

Check voltage between headlamp aiming motor harness con-
nector E25 (RH) or E50 (LH) terminal 3 and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Check the following.

●

10A fuse [No. 10, located in fuse block (J/B)]

●

10A fuse [No. 15, located in fvse block (J/B)] (F9Q
engine)

●

Harness for open or short between headlamp aiming motor and fuse

3.

GROUND CIRCUIT CHECK

1.

Turn ignition switch OFF.

2.

Check continuity between headlamp aiming motor harness con-
nector E25 (RH) or E50 (LH) terminal 1 and ground.

OK or NG

OK

>> Replace the headlamp aiming motor.

NG

>> Repair or replace harness.

7 (BR/W) - 2 (BR/W)

: Continuity should exist.

MKIB0575E

3 (L/Y or Y/G) - Ground

: Battery voltage

MKIB0576E

1 (B) - Ground

: Continuity should exist.

MKIB0577E

HEADLAMP AIMING CONTROL (AUTO)

LT-45

C

D

E

F

G

H

I

J

L

M

A

B

LT

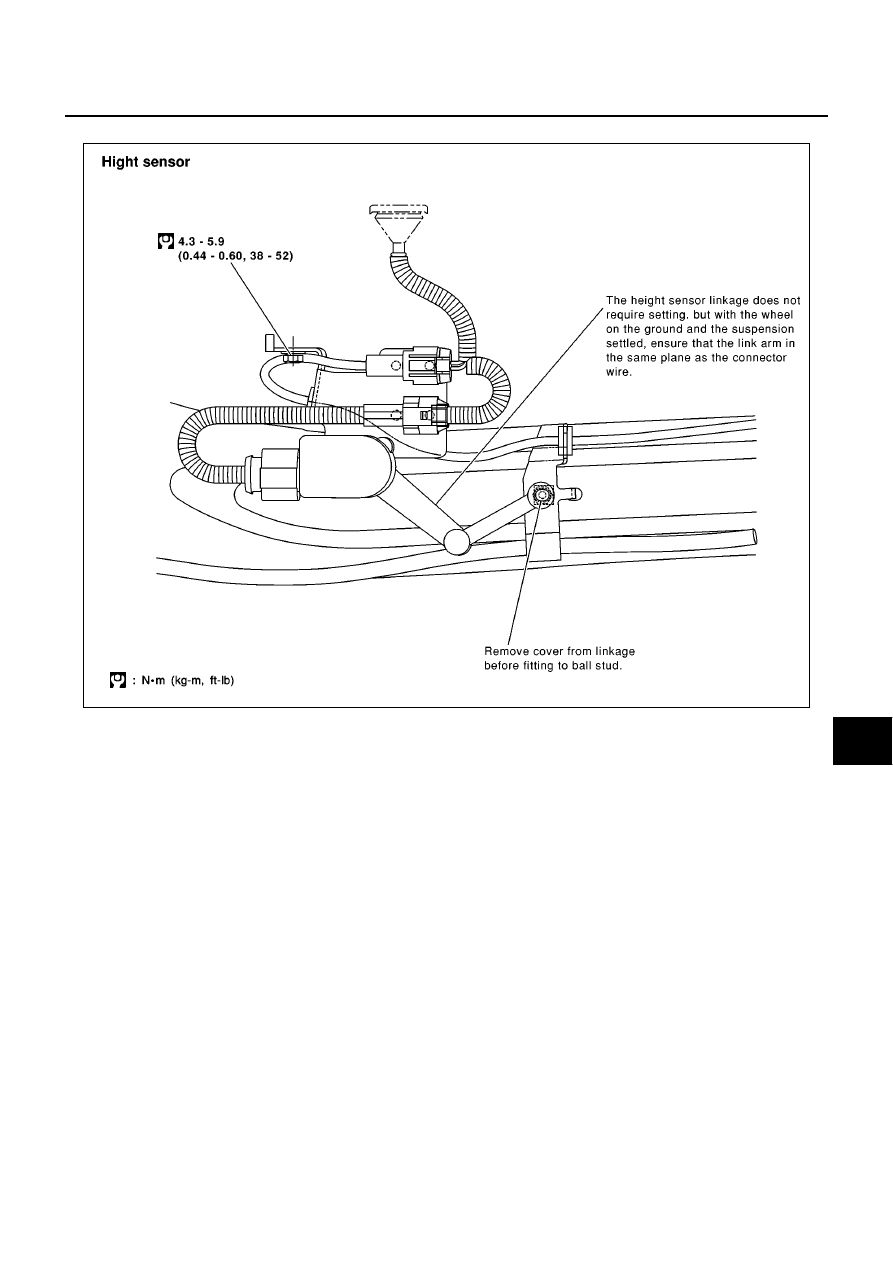

Removal and installation

EKS009MN

MKIB0257E
