LT-38

HEADLAMP AIMING CONTROL (AUTO)

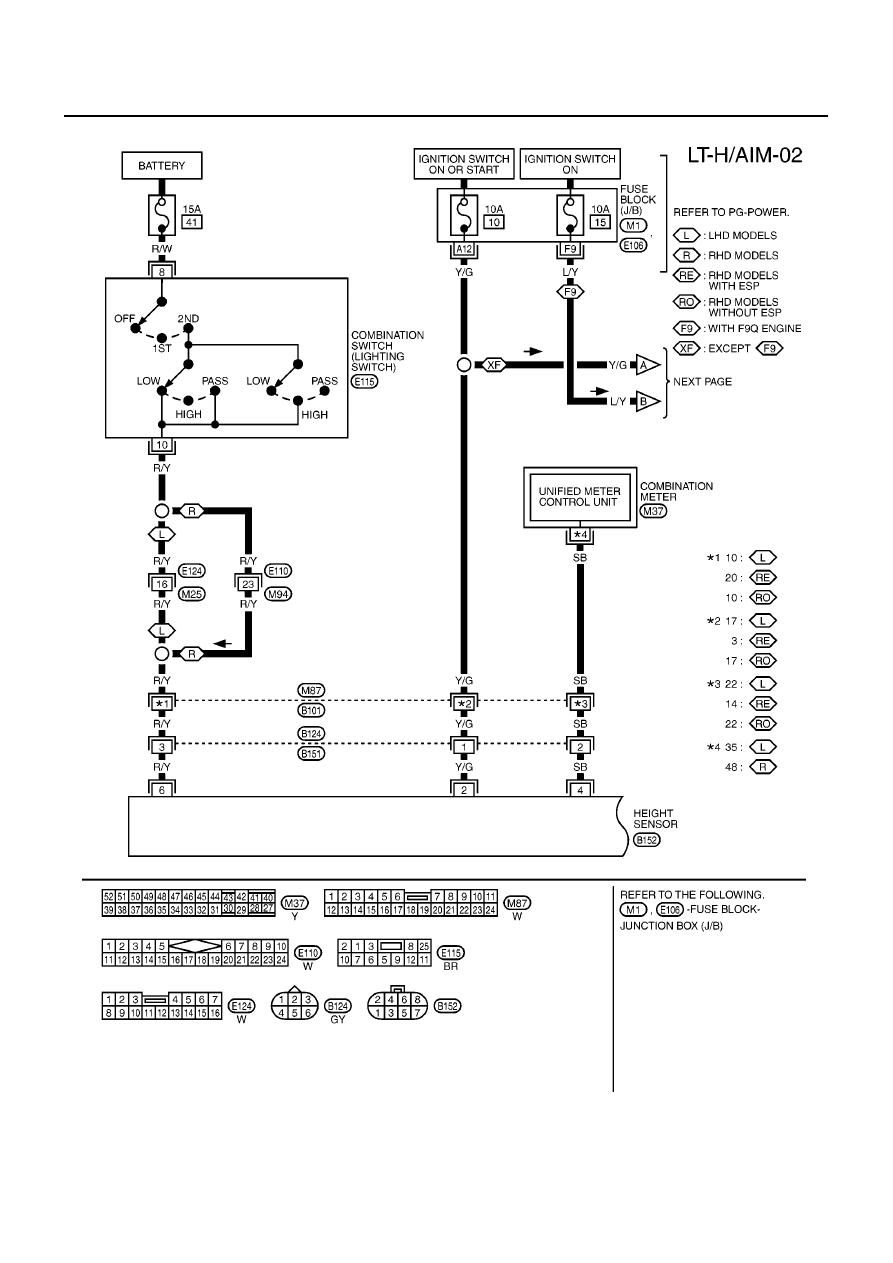

Wiring Diagram - H/AIM -

EKS009MH

MKWA1099E

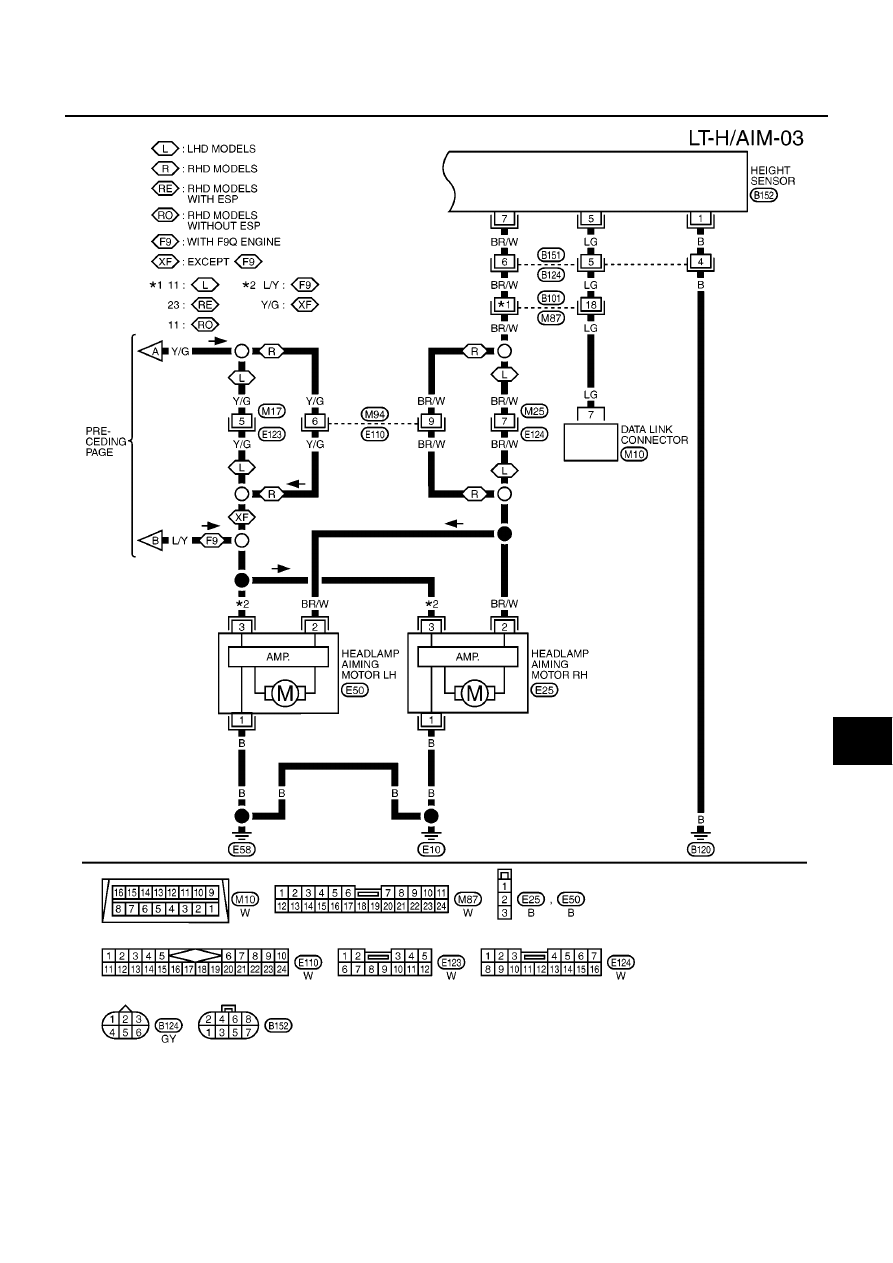

HEADLAMP AIMING CONTROL (AUTO)

LT-39

C

D

E

F

G

H

I

J

L

M

A

B

LT

MKWA1100E

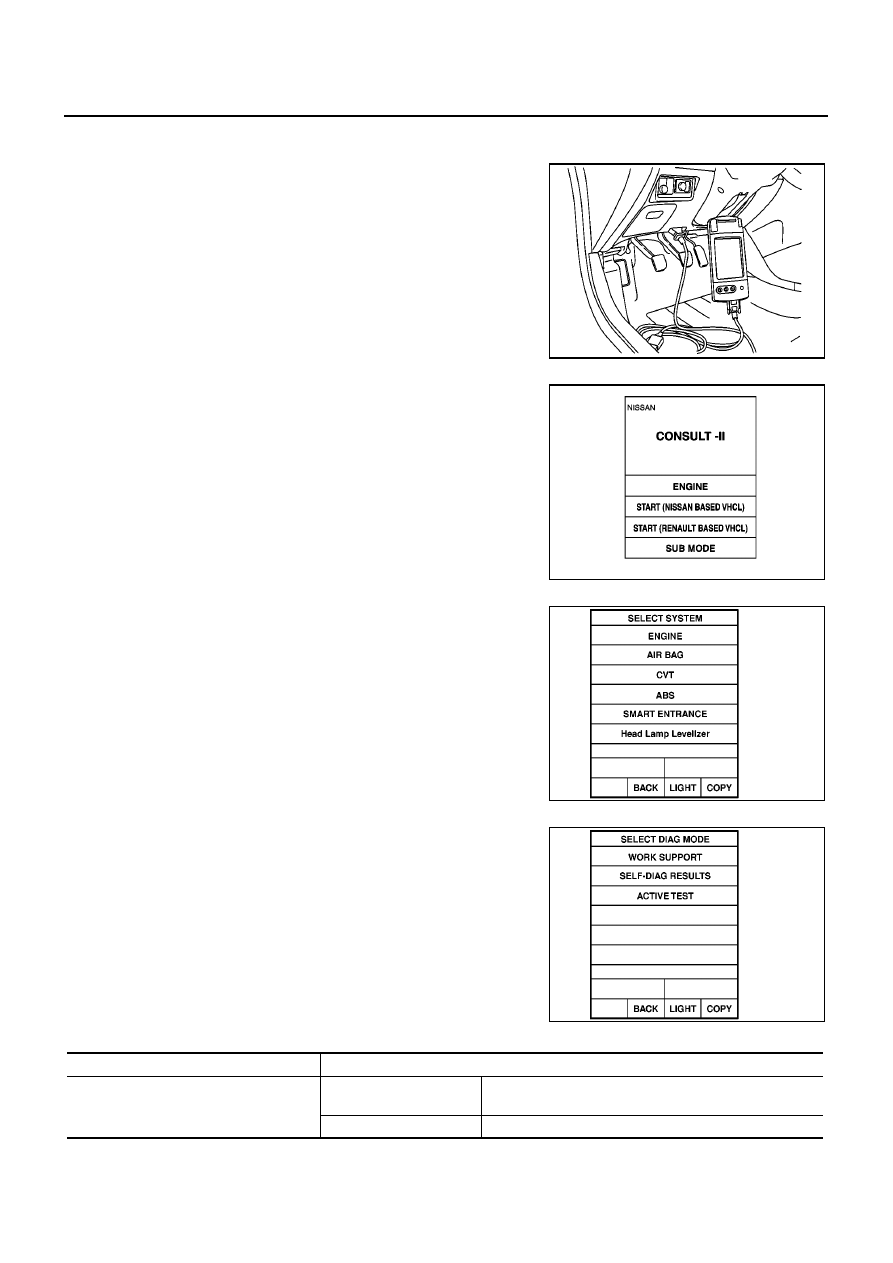

LT-40

HEADLAMP AIMING CONTROL (AUTO)

CONSULT-II

EKS009MI

CONSULT-II INSPECTION PROCEDURE

1.

Turn ignition switch OFF.

2.

Connect CONSULT-II to data link connector.

3.

Turn ignition switch ON.

4.

Touch “START (NISSAN BASED VHCL)”.

5.

Touch “Headlamp Levelizer”.

6.

Perform each diagnostic item according to each service proce-
dure.

CONSULT-II DIAGNOSTIC TEST MODE FUNCTION

MAIA0009E

MBIB0233E

MKIB0160E

MKIB0161E

CONSULT-II DIAGNOSTIC TEST MODE

Description

WORK SUPPORT

SENSOR INITIALISE

Replacement or adjustment of height sensor are neces-
sary.

SENSOR CUSTOMIZE

Change the height sensor current setting.

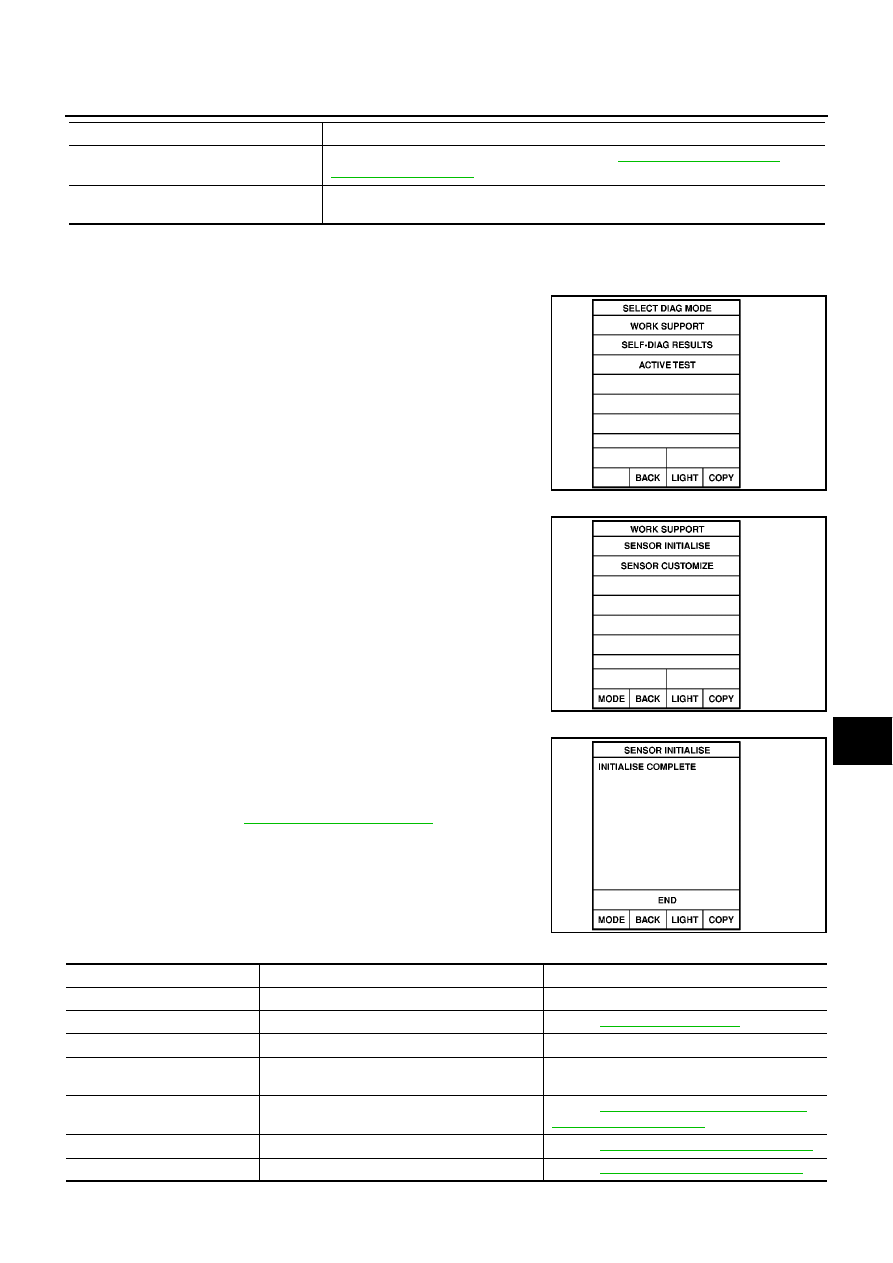

HEADLAMP AIMING CONTROL (AUTO)

LT-41

C

D

E

F

G

H

I

J

L

M

A

B

LT

INITIALIZATION

After the replacement or adjustment of height sensor, the system must be calibrated, This is achieved as fol-
lows.
1.

Touch “WORK SUPPORT”.

2.

Touch “SENSOR INITIALISE”.

3.

Touch “START”.
Confirm that “INITIALISE COMPLETE” is displayed on
CONSULT-II, close by touching “END”.

After successful calibration the headlamps must then be aimed in
the conventional manner

LT-15, "Aiming Adjustment"

.

SELF-DIAGNOSTIC RESULTS ITEM CHART

SELF-DIAGNOSTIC RESULTS

Detected items (screen terms) are as shown in the

LT-41, "SELF-DIAGNOSTIC

RESULTS ITEM CHART"

ACTIVE TEST

This test is able to power supply from height sensor to headlamp aiming motor. This
system can be operated.

CONSULT-II DIAGNOSTIC TEST MODE

Description

MKIB0161E

MKIB0162E

MKIB0163E

Detected items (Screen terms)

System Condition

Reference item

ECU trouble

Height sensor error

Replace height sensor.

No initialisation

Initialisation not done

Refer to

LT-41, "INITIALIZATION"

.

Sensor out of range

Sensor left specified range

Replace height sensor.

Sensor not plausible

Sensor signal constant for more than 60s while
car is moving.

Replace height sensor.

Supply voltage low

Supply voltage below 9V

Refer to

LT-42, "Check Height Sensor Power

Supply and Ground Circuit"

.

Light signal open line

Open line at low beam switch

Refer to

LT-42, "Check Lighting Switch Circuit"

.

Speed frequency error

Frequency of speed line over specified limit

Refer to

LT-43, "Check Speed Signal Circuit"

.
