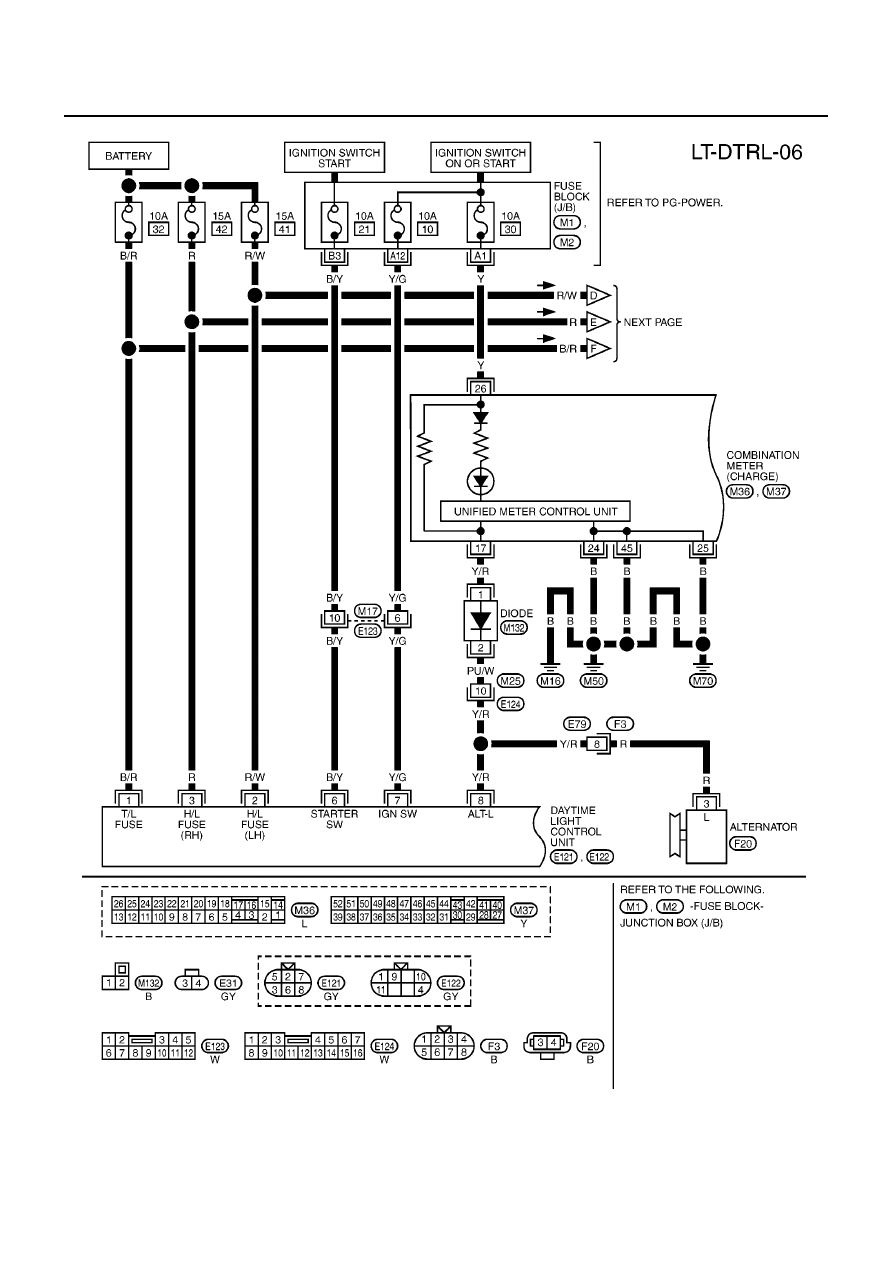

LT-30

HEADLAMP (WITH DAYTIME) - XENON TYPE -

FOR F9Q ENGINE MODELS

MKWA1095E

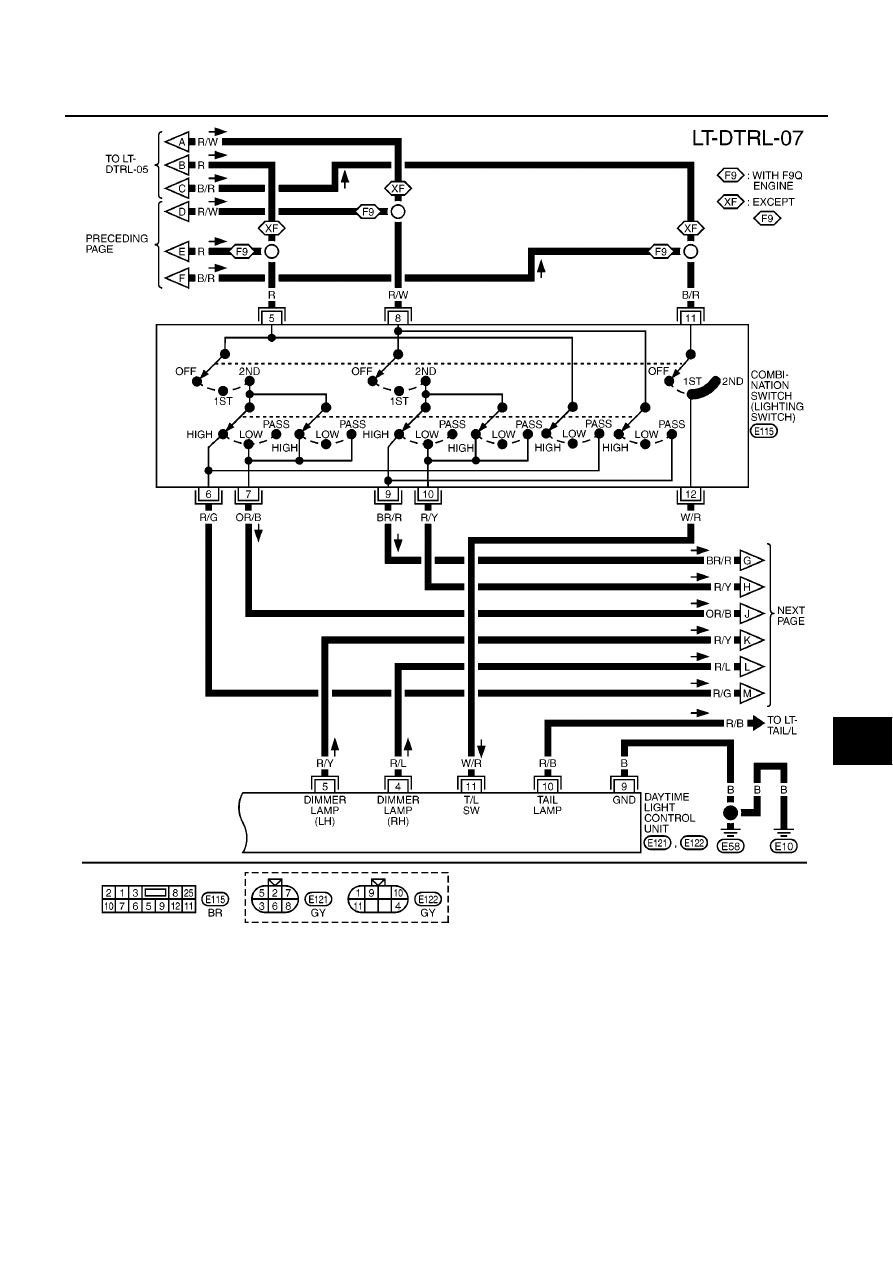

HEADLAMP (WITH DAYTIME) - XENON TYPE -

LT-31

C

D

E

F

G

H

I

J

L

M

A

B

LT

MKWA1096E

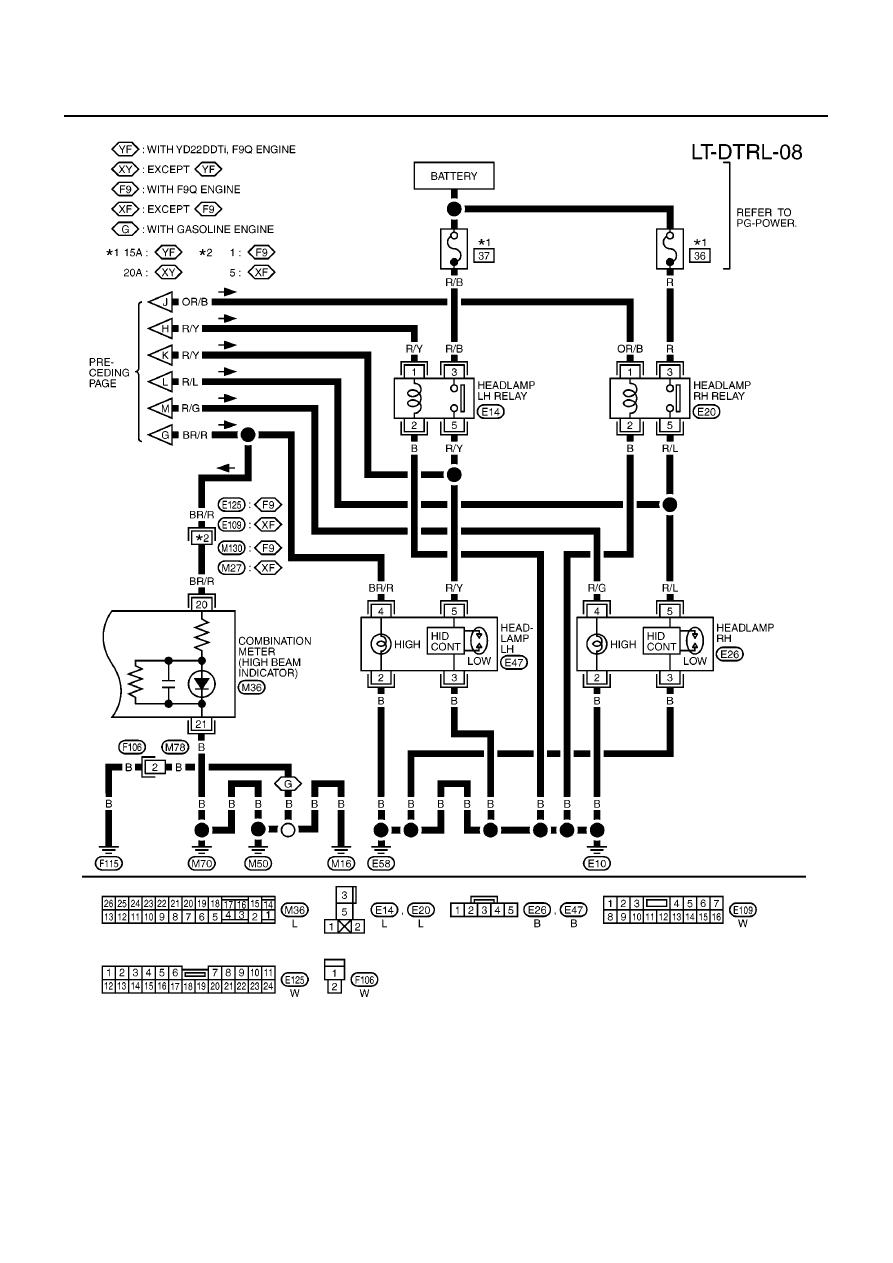

LT-32

HEADLAMP (WITH DAYTIME) - XENON TYPE -

FOR ALL ENGINE MODELS

MKWA1097E

HEADLAMP (WITH DAYTIME) - XENON TYPE -

LT-33

C

D

E

F

G

H

I

J

L

M

A

B

LT

Terminal and Reference Value for Daytime Light Control Unit

EKS009M8

Refer to

LT-24, "Terminal and Reference Value for Daytime Light Control Unit"

.

Trouble Diagnoses

EKS009M9

DAYTIME LIGHT UNIT INSPECTION TABLE

Symptom

Possible cause

Repair order

LH low beam does not operate, but LH
high beam operates.

1. Bulb

2. Open in LH low beams circuit

3. Lighting switch

1. Check bulb.

2. Check continuity between lighting switch

terminal 9 (BR/R) and LH headlamp ter-
minal 4 (BR/R) for an open circuit.

3. Check lighting switch.

LH high beam does not operate, but LH
low beam operates.

1. Bulb

2. Open in LH high beam circuit

3. Headlamp LH relay

4. Lighting switch

1. Check bulb.

2. Check 15A fuse (No. 37, located in fuse

and fusible link box)
Verify battle positive voltage present at
terminal 5 (R/Y) of headlamp LH

3. Check the following for an open circuit.

–

Continuity between headlamp LH relay
terminal 5 (R/Y) and headlamp LH termi-
nal 5 (RY)

–

Continuity between daytime light control
unit terminal 5 (R/Y) and headlamp LH
terminal 5 (R/Y)

4. Check headlamp LH relay

5. Check lighting switch.

RH low beam does not operate, but RH
high beam operates.

1. Bulb

2. Open in RH low beams circuit

3. Lighting switch

1. Check bulb.

2. Check continuity between lighting switch

terminal 6 (R/G) and RH headlamp ter-
minal 4 (R/G) for an open circuit.

3. Check lighting switch.

RH high beam does not operate, but RH
low beam operates.

1. Bulb

2. Open in RH high beam circuit

3. Headlamp RH relay

4. Lighting switch

1. Check bulb.

2. Check 15A fuse (No. 36, located in fuse

and fusible link box)
Verify battle positive voltage present at
terminal 5 (R/Y) of headlamp RH

3. Check the following for an open circuit.

–

Continuity between headlamp RH relay
terminal 5 (R/L) and headlamp RH termi-
nal 5 (R/L)

–

Continuity between daytime light control
unit terminal 4 (R/L) and headlamp LH
terminal 5 (R/L)

4. Check headlamp relay RH

5. Check lighting switch.

High beam indicator does not work.

1. Bulb

2. Grounds M16, M50 and M70

3. Open in high beam circuit

1. Check bulb in combination meter.

2. Check grounds M16, M50 and M70.

3. Check continuity between lighting switch

terminal 9 (BR/R) and combination
meter terminal 20 (BR/R) for an open cir-
cuit.
