Nissan Primera P12. Manual - part 578

LT-22

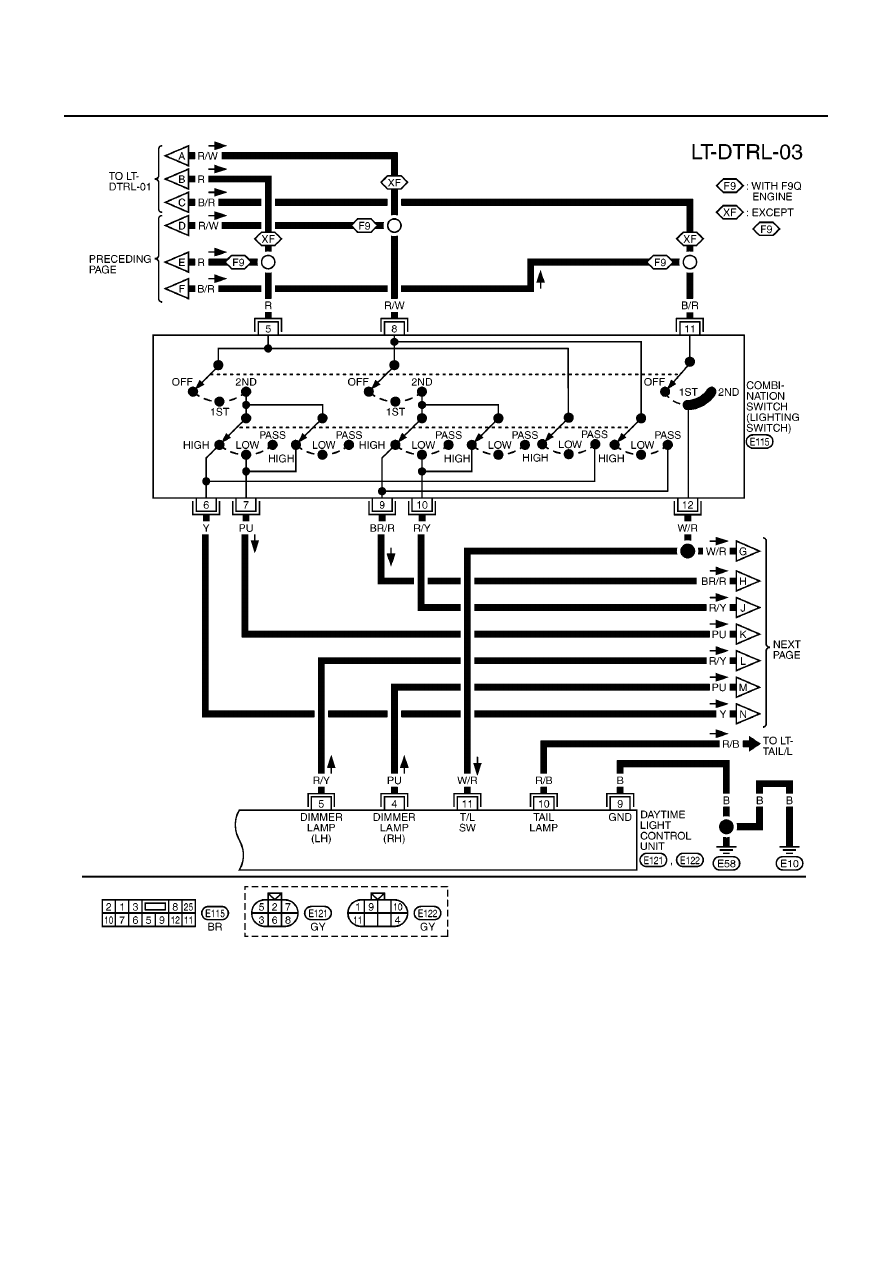

HEADLAMP (WITH DAYTIME) - CONVENTIONAL TYPE -

FOR ALLENGINE MODELS

MKWA1091E

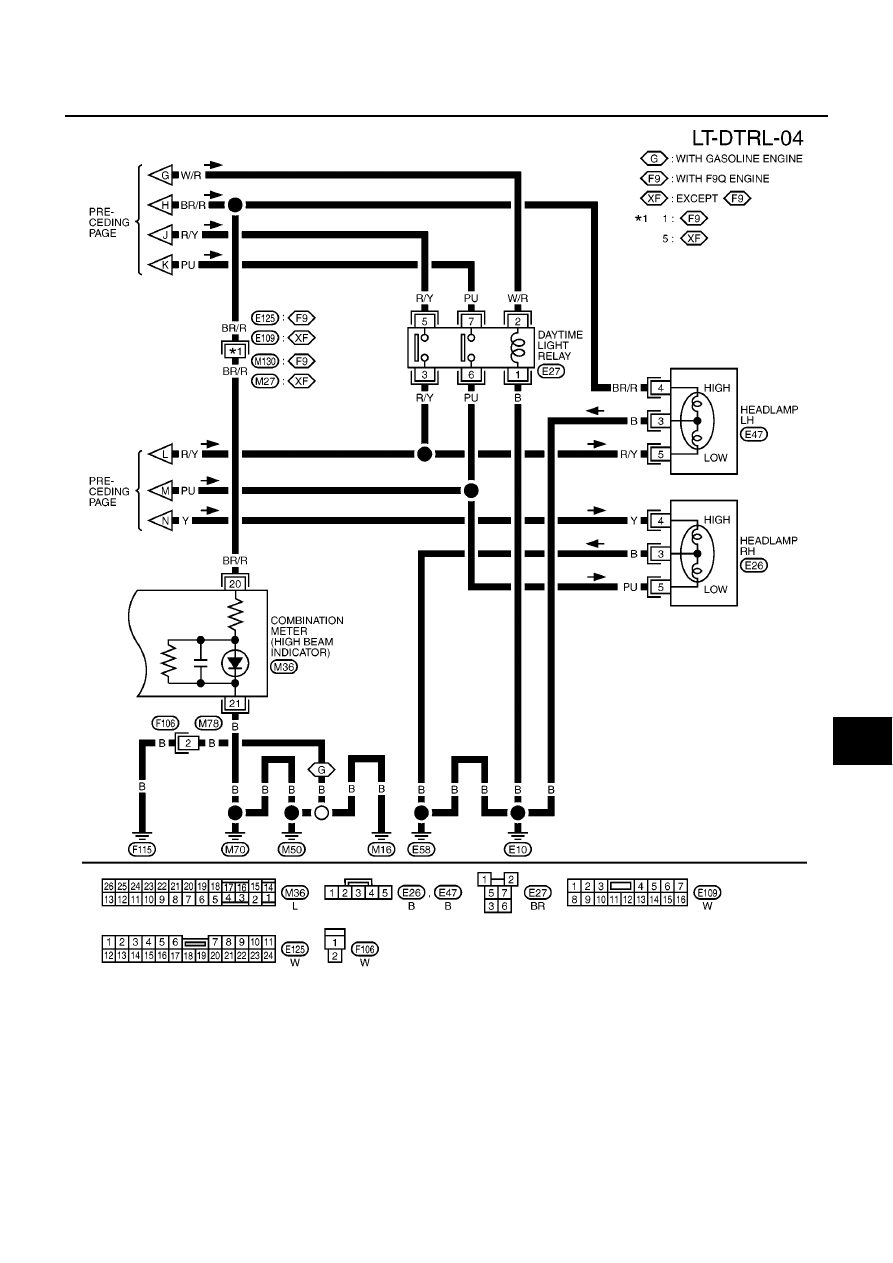

HEADLAMP (WITH DAYTIME) - CONVENTIONAL TYPE -

LT-23

C

D

E

F

G

H

I

J

L

M

A

B

LT

MKWA1092E

LT-24

HEADLAMP (WITH DAYTIME) - CONVENTIONAL TYPE -

Terminal and Reference Value for Daytime Light Control Unit

EKS009M1

*: Daytime light operating: Lighting switch in “OFF” position with engine running.

Trouble Diagnoses

EKS009M2

Terminal

Wire

color

Item

Condition

Voltage (V)

(Approx.)

1

B/R

BAT power supply

—

Battery voltage

2

R/W

BAT power supply

—

Battery voltage

3

R

BAT power supply

—

Battery voltage

4

PU

RH low beam

When lighting switch is turned to the 2ND position

Battery voltage

When engine is running and turning lighting switch to “OFF”
(daytime light operation)

Battery voltage

5

R/Y

LH low beam

When lighting switch is turned to the 2ND position

Battery voltage

When engine is running and turning lighting switch to “OFF”
(daytime light operation)

Battery voltage

6

B/Y

Start signal

When turning ignition switch to “START”

Battery voltage

When turning ignition switch to “ON” from “START”

Less than 1

When turning ignition switch to “OFF”

Less than 1

7

(F9Q

engine

only)

Y/G

IGN power supply

When turning ignition switch to “ON”

Battery voltage

When turning ignition switch to “START”

Battery voltage

When turning ignition switch to “OFF”

Less than 1

8

Y/R

Alternator

When turning ignition switch to “ON”

Less than 1

When engine is running

Battery voltage

When turning ignition switch to “OFF”

Less than 1

9

B

Ground

—

—

10

R/B

Tail lamp

When turning ignition switch to “ON”

0

When engine is running and turning lighting switch to “OFF”
(daytime light operation*)

Battery voltage

When turning ignition switch to “OFF”

0

11

W/R

Lighting switch

When turning lighting switch to 1ST or 2ND

Battery voltage

When turning ignition switch to “OFF”

0

Symptom

Possible cause

Repair order

LH headlamps do not operate.

1. Bulb

2. Grounds E10 and E58

3. 15A fuse

4. Lighting switch

1. Check bulb.

2. Check grounds E10 and E58.

3. Check 15A fuse (No. 41, located in fuse

and fusible link box).
Verify battery positive voltage is present
at terminal 8 (R/W) of lighting switch.

4. Check lighting switch.

RH headlamps do not operate.

1. Bulb

2. Grounds E10 and E58

3. 15A fuse

4. Lighting switch

1. Check bulb.

2. Check grounds E10 and E58.

3. Check 15A fuse (No. 42, located in fuse

and fusible link box).
Verify battery positive voltage is present
at terminal 5 (R) of lighting switch.

4. Check lighting switch.

HEADLAMP (WITH DAYTIME) - CONVENTIONAL TYPE -

LT-25

C

D

E

F

G

H

I

J

L

M

A

B

LT

LH low beam does not operate, but LH high
beam operates.

1. Bulb

2. Open in LH low beams circuit

3. Lighting switch

1. Check bulb.

2. Check continuity between lighting switch

terminal 9 (BR/R) and LH headlamp ter-
minal 4 (BR/R) for an open circuit.

3. Check lighting switch.

LH high beam does not operate, but LH low
beam operates.

1. Bulb

2. Open in LH high beam circuit

3. Daytime light relay

4. Lighting switch

1. Check bulb.

2. Check the following for an open circuit.

–

Continuity between lighting switch termi-
nal 10 (R/Y) and daytime light relay ter-
minal 5 (R/Y)

–

Continuity between daytime light relay
terminal 3 (R/Y) and headlamp LH termi-
nal 5 (R/Y)

3. Check daytime light relay

4. Check lighting switch.

RH low beam does not operate, but RH
high beam operates.

1. Bulb

2. Open in RH low beams circuit

3. Lighting switch

1. Check bulb.

2. Check continuity between lighting switch

terminal 6 (Y) and RH headlamp terminal
4 (Y) for an open circuit.

3. Check lighting switch.

RH high beam does not operate, but RH
low beam operates.

1. Bulb

2. Open in RH high beam circuit

3. Daytime light relay

4. Lighting switch

1. Check bulb.

2. Check the following for an open circuit.

–

Continuity between lighting switch termi-
nal 7 (PU) and daytime light relay termi-
nal 7 (PU)

–

Continuity between daytime light relay
terminal 6 (PU) and headlamp RH termi-
nal 6 (PU)

3. Check daytime light relay

4. Check lighting switch.

High beam indicator does not work.

1. Bulb

2. Grounds M16, M50 and M70

3. Open in high beam circuit

1. Check bulb in combination meter.

2. Check grounds M16, M50 and M70.

3. Check continuity between lighting switch

terminal 9 (BR/R) and combination meter
terminal 20 (BR/R) for an open circuit.

LH and RH low beam does not operate.

1. Daytime light relay

2. Lighting switch

1. Check daytime light relay.

2. Check lighting switch.

Symptom

Possible cause

Repair order
