HEADLAMP (WITH DAYTIME) - CONVENTIONAL TYPE -

Aiming Adjustment

EKS009M3

Refer to

LT-7, "Aiming Adjustment"

.

Bulb Replacement

EKS009M4

HEADLAMP

Refer to

LT-9, "Bulb Replacement"

.

CLEARANCE LAMP, FRONT TURN SIGNAL LAMP

Refer to

LT-9, "CLEARANCE LAMP, FRONT TURN SIGNAL LAMP"

.

LH low beam does not operate (with day-
time operation) but LH low beam operates
(with lighting switch 2nd position).

1. 15A fuse

2. Daytime light circuit

3. Daytime light control unit

1. Check 15A fuse (No. 41, located in fuse

and fusible link box).
Verify battery positive voltage is present
at terminal 2 (R/W) of daytime light con-
trol unit.

2. Check continuity between daytime light

control unit terminal 5 (R/Y) and
headlamp LH terminal 5 (R/Y).

3. Check daytime light unit. Refer to

LT-24

.

RH low beam does not operate (with day-
time operation) but RH low beam operates
(with lighting switch 2nd position).

1. 15A fuse

2. Daytime light circuit

3. Daytime light control unit

1. Check 15A fuse (No. 42, located in fuse

and fusible link box).
Verify battery positive voltage is present
at terminal 3 (R) of daytime light control
unit.

2. Check continuity between daytime light

control unit terminal 4 (PU) and
headlamp RH terminal 5 (PU).

3. Check daytime light unit. Refer to

LT-24

.

Symptom

Possible cause

Repair order

HEADLAMP (WITH DAYTIME) - XENON TYPE -

LT-27

C

D

E

F

G

H

I

J

L

M

A

B

LT

HEADLAMP (WITH DAYTIME) - XENON TYPE -

PFP:26010

System Description

EKS009M5

For headlamp operation, refer to

LT-10, "System Description"

.

For daytime operation, refer to

LT-18, "System Description"

.

LT-28

HEADLAMP (WITH DAYTIME) - XENON TYPE -

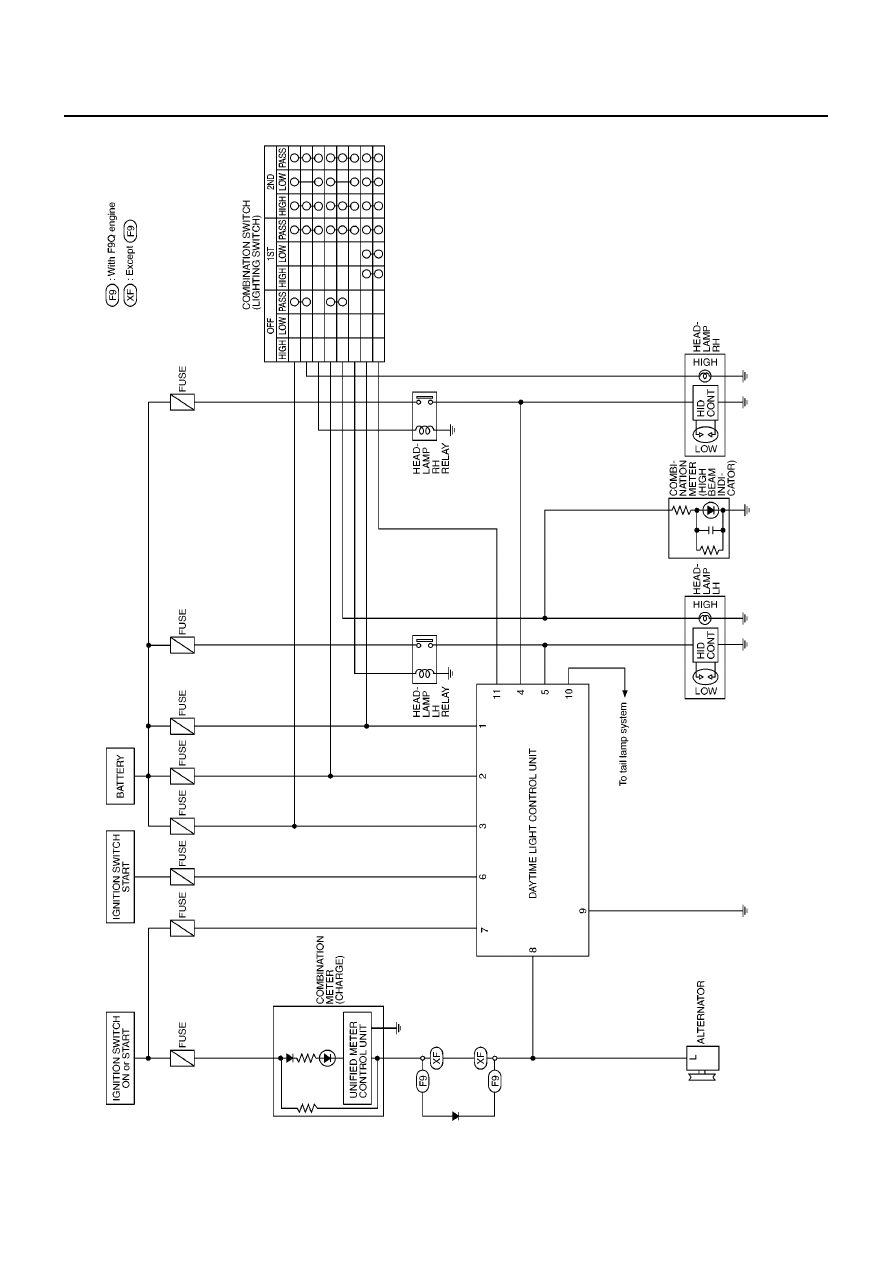

Schematic

EKS009M6

MKWA1093E

HEADLAMP (WITH DAYTIME) - XENON TYPE -

LT-29

C

D

E

F

G

H

I

J

L

M

A

B

LT

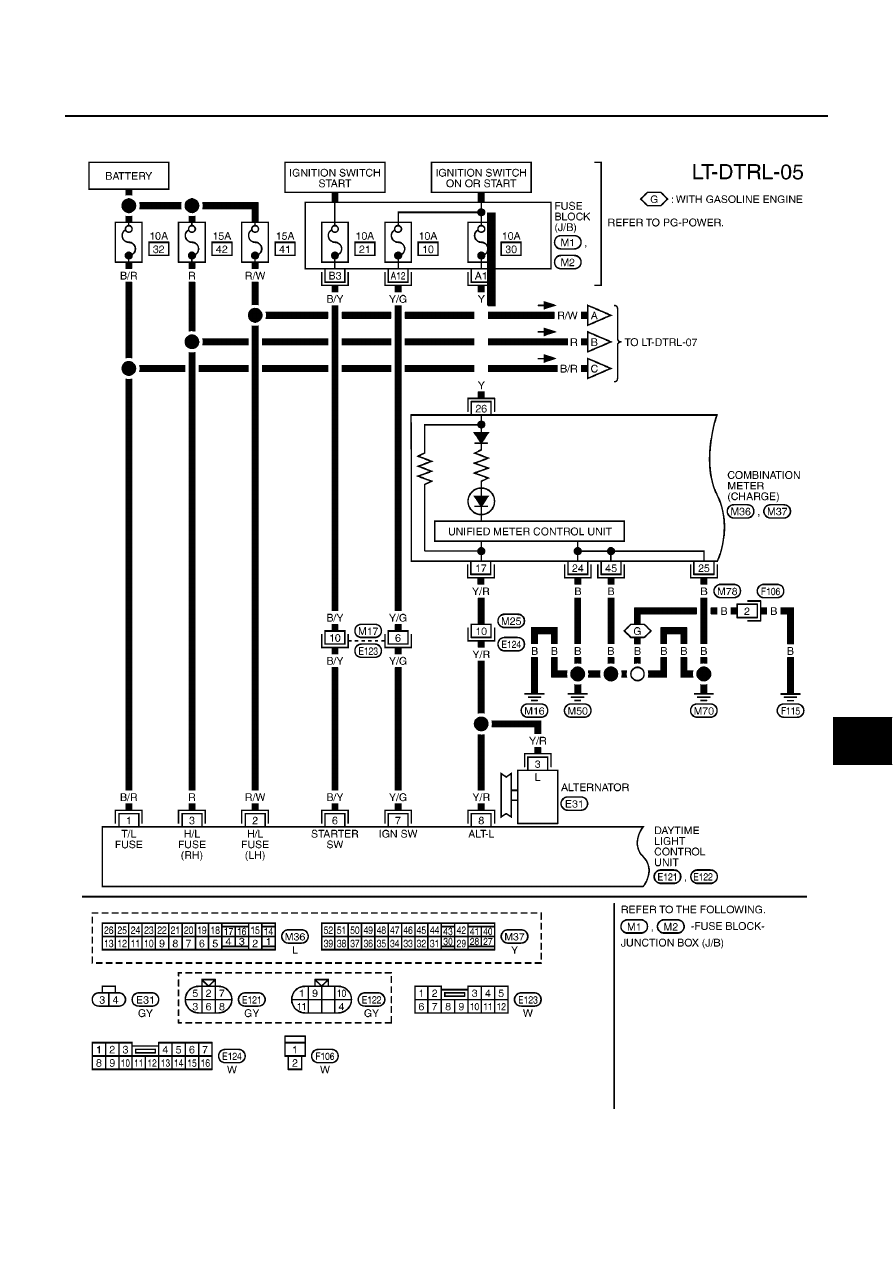

Wiring Diagram - DTRL -

EKS009M7

EXCEPT FOR F9Q ENGINE MODELS

MKWA1094E
