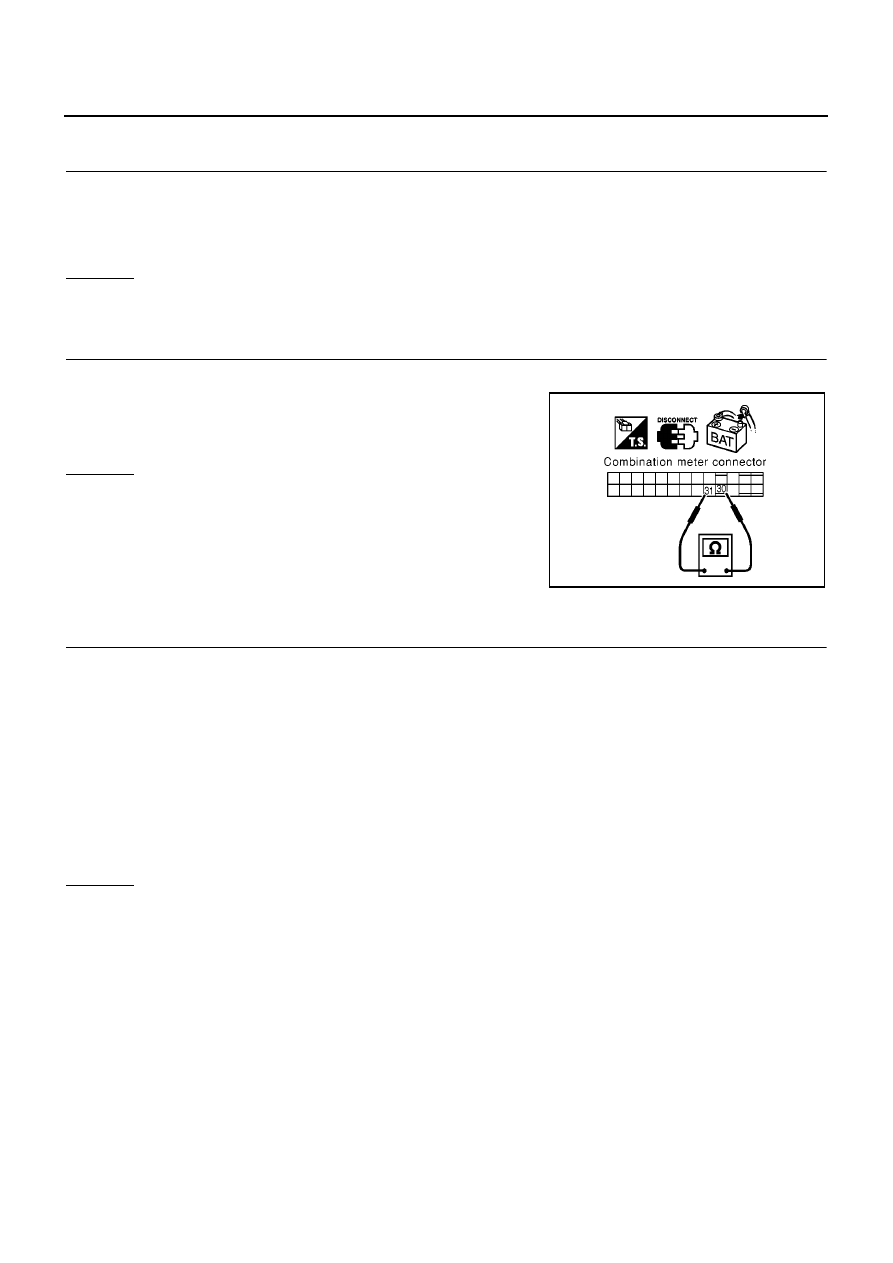

Nissan Primera P12. Manual - part 564

LAN-168

[CAN]

CAN SYSTEM (TYPE 30)

Combination Meter Circuit Check

EKS00ASI

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the negative battery cable.

3.

Check terminals and connector of combination meter for damage, bend and loose connection. (meter side
and harness side)

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

2.

CHECK HARNESS FOR OPEN CIRCUIT

1.

Disconnect combination meter connector.

2.

Check resistance between combination meter harness connec-
tor M37 terminals 30(L) and 31(R).

OK or NG

OK

>> Replace combination meter.

NG

>> Repair harness between smart entrance control unit and

combination meter.

CAN Communication Circuit Check

EKS00ASJ

1.

CHECK CONNECTOR

1.

Turn ignition switch OFF.

2.

Disconnect the negative battery cable.

3.

Check following terminals and connector for damage, bend and loose connection. (meter side, control unit
side, sensor side, control module side and harness side)

●

Combination meter

●

Smart entrance control unit

●

Steering angle sensor

●

ESP/TCS/ABS control unit

●

ECM

●

Between Data link connector and ECM

OK or NG

OK

>> GO TO 2.

NG

>> Repair terminal or connector.

30(L) – 31(R)

: Approx. 108 – 132

Ω

PKIA0871E

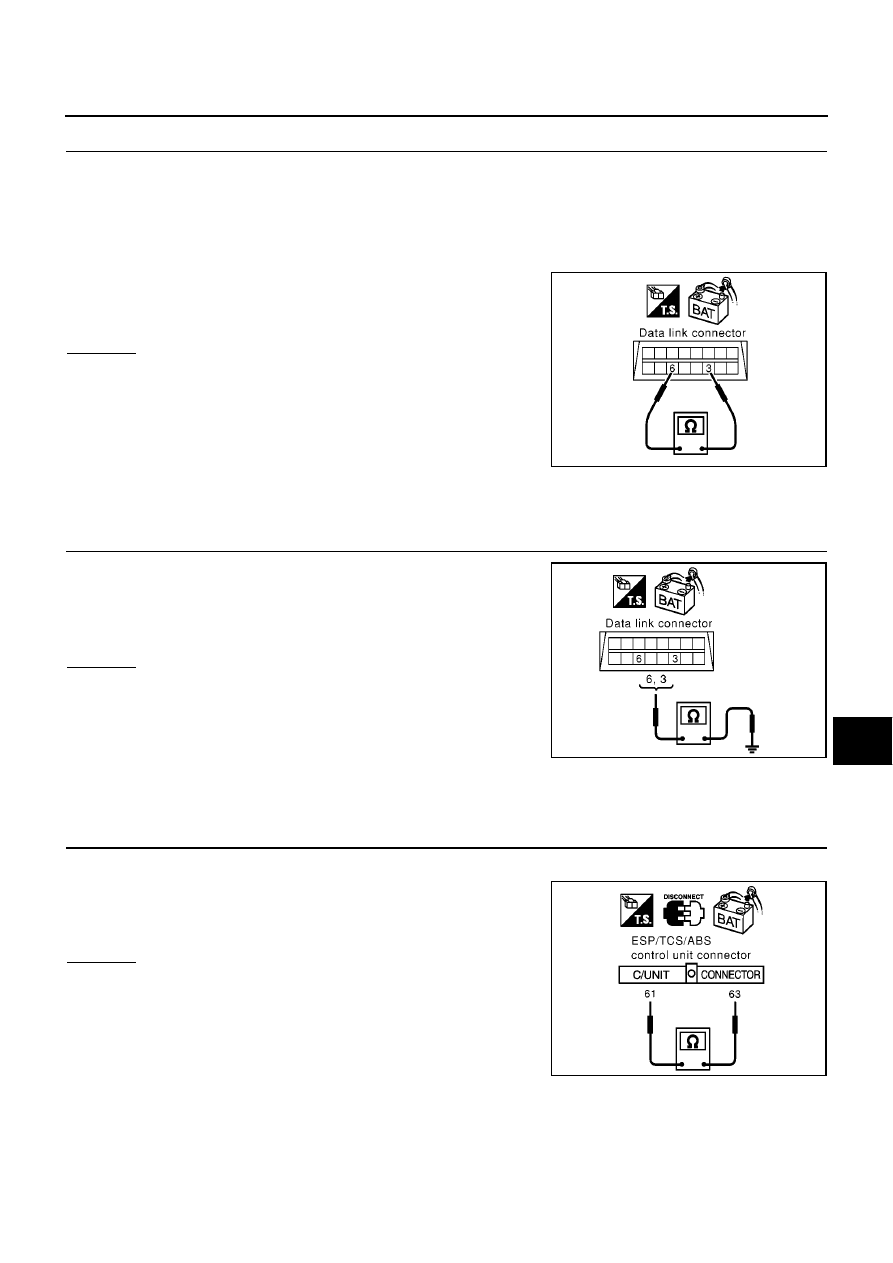

CAN SYSTEM (TYPE 30)

LAN-169

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2.

CHECK HARNESS FOR SHORT CIRCUIT

1.

Disconnect the following connectors.

–

Combination meter connector

–

Smart entrance control unit connector

–

Steering angle sensor connector

–

Harness connector M87

2.

Check continuity between Data link connector M10 terminals 6
(L) and 3(R).

OK or NG

OK

>> GO TO 3.

NG

>>

●

Repair harness between smart entrance control unit
and combination meter.

●

Repair harness between smart entrance control unit
and steering angle sensor.

●

Repair harness between Data link connector and
steering angle sensor.

●

Repair harness between Data link connector and harness connector M87.

3.

CHECK HARNESS FOR SHORT CIRCUIT

Check continuity between Data link connector M10 terminals 6 (L),
3(R) and ground.

OK or NG

OK

>> GO TO 4.

NG

>>

●

Repair harness between smart entrance control unit
and combination meter.

●

Repair harness between smart entrance control unit
and steering angle sensor.

●

Repair harness between Data link connector and steering angle sensor.

●

Repair harness between Data link connector and harness connector M87.

4.

CHECK HARNESS FOR SHORT CIRCUIT

1.

Disconnect ESP/TCS/ABS control unit connector and harness connector B104.

2.

Check continuity between ESP/TCS/ABS control unit harness
connector B109 terminals 61 (L) and 63(R).

OK or NG

OK

>> GO TO 5.

NG

>>

●

Repair harness between ESP/TCS/ABS control unit
and harness connector B101.

●

Repair harness between harness connector B104
and harness connector B101.

6(L) – 3(R)

: Continuity should not exist.

PKIA0824E

6(L) – ground

: Continuity should not exist.

3(R) – ground

: Continuity should not exist.

PKIA0825E

61(L) – 63(R)

: Continuity should not exist.

PKIA0818E

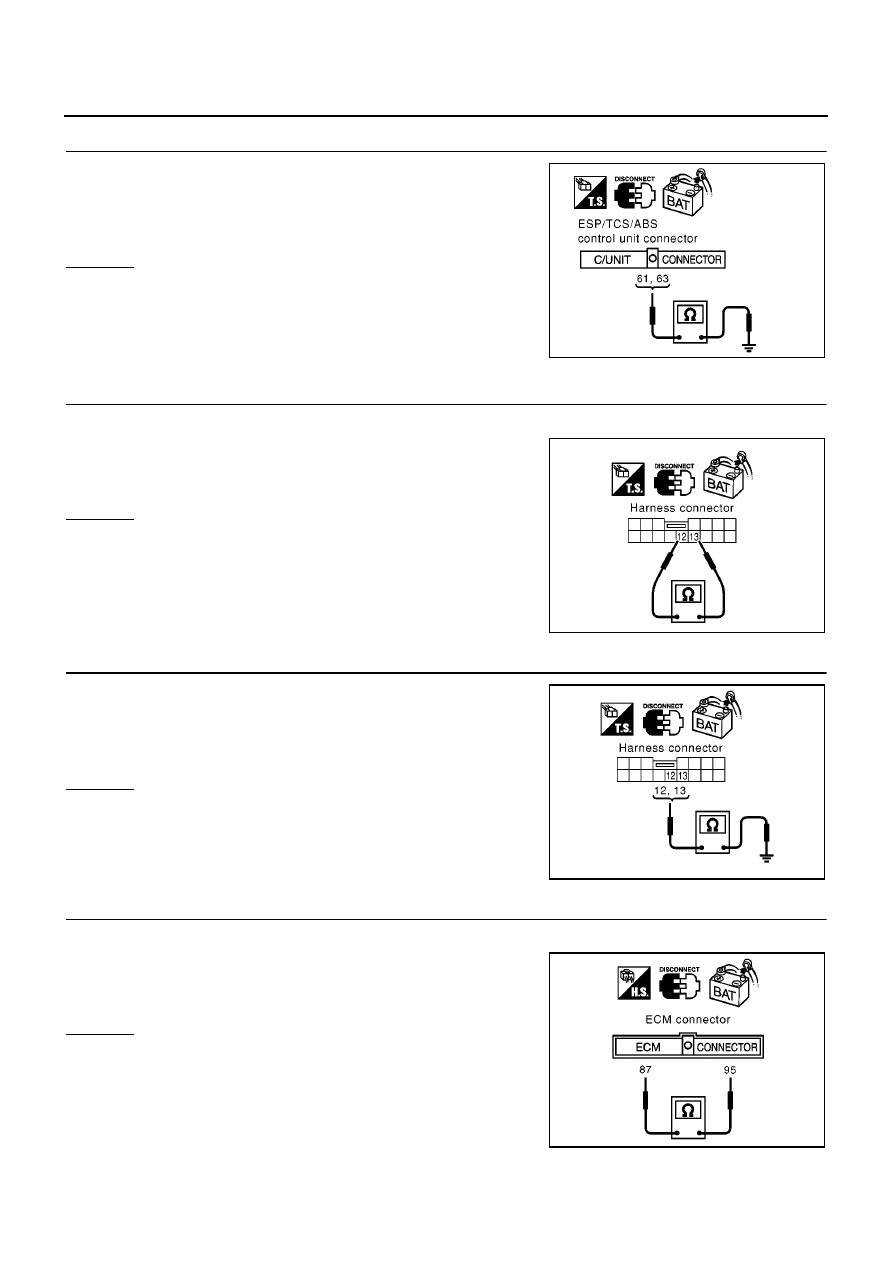

LAN-170

[CAN]

CAN SYSTEM (TYPE 30)

5.

CHECK HARNESS FOR SHORT CIRCUIT

Check continuity between ESP/TCS/ABS control unit harness con-
nector B109 terminals 61 (L), 63 (R) and ground.

OK or NG

OK

>> GO TO 6.

NG

>>

●

Repair harness between ESP/TCS/ABS control unit
and harness connector B101.

●

Repair harness between harness connector B104
and harness connector B101.

6.

CHECK HARNESS FOR SHORT CIRCUIT

1.

Disconnect harness connector E62.

2.

Check continuity between harness connector E117 terminals 13
(L) and 12(R).

OK or NG

OK

>> GO TO 7.

NG

>> Repair harness between harness connector E117 and

harness connector E62.

7.

CHECK HARNESS FOR SHORT CIRCUIT

Check continuity between harness connector E117 terminals 13 (L)
and 12(R) and ground.

OK or NG

OK

>> GO TO 8.

NG

>> Repair harness between harness connector E117 and

harness connector E62.

8.

CHECK HARNESS FOR SHORT CIRCUIT

1.

Disconnect ECM connector.

2.

Check continuity between ECM harness connector F119 termi-
nals 95(L) and 87(R).

OK or NG

OK

>> GO TO 9.

NG

>> Repair harness between ECM and harness connector

F12.

61(L) – ground

: Continuity should not exist.

63(R) – ground

: Continuity should not exist.

PKIA0828E

13(L) – 12(R)

: Continuity should not exist.

PKIA0873E

13(L) – ground

: Continuity should not exist.

12(R) – ground

: Continuity should not exist.

PKIA0874E

95(L) – 87(R)

: Continuity should not exist.

MKIB0609E

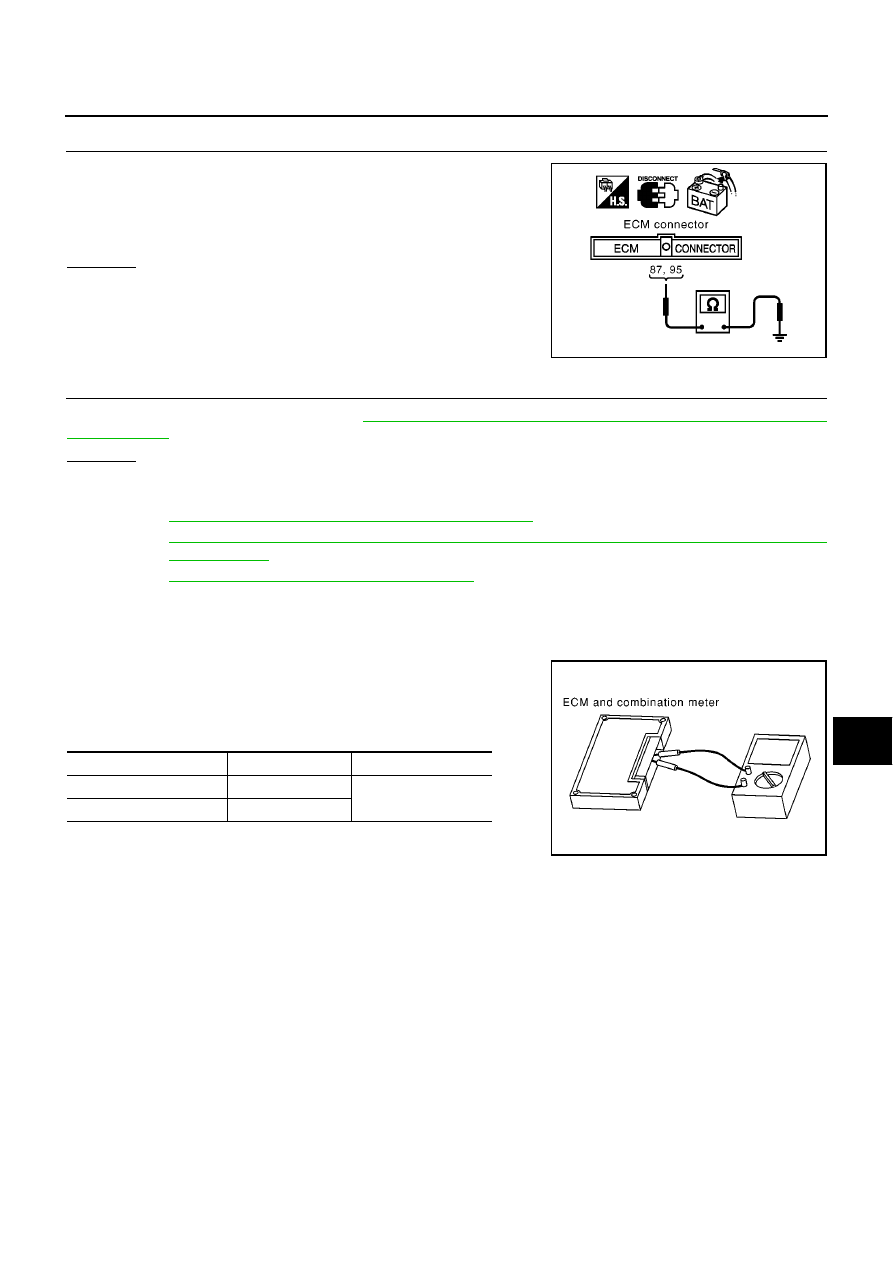

CAN SYSTEM (TYPE 30)

LAN-171

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

9.

CHECK HARNESS FOR SHORT CIRCUIT

Check continuity between ECM harness connector F119 terminals
95 (L), 87 (R) and ground.

OK or NG

OK

>> GO TO 10.

NG

>> Repair harness between ECM and harness connector

F12.

10.

ECM / COMBINATION METER INTERNAL CIRCUIT INSPECTION

Check components inspection. Refer to

LAN-171, "ECM / COMBINATION METER INTERNAL CIRCUIT

INSPECTION"

OK or NG

OK

>> Reconnect all connectors to perform “SELF-DIAG RESULTS” and “DATA MONITOR” for

“ENGINE”, “ABS”, and “SMART ENTRANCE” displayed on CONSULT-II. Refer to the following:

●

EC-83, "DTC U1000 CAN COMMUNICATION LINE"

for “ENGINE”

●

BRC-94, "Inspection 15 CAN Communication Circuit, ESP/TCS/ABS Control Unit and Steering
Angle Sensor"

for “ABS”

●

BCS-23, "CAN Communication Line Check"

for “SMART ENTRANCE”

NG

>> Replace ECM and/or Combination meter.

Component Inspection

EKS00ASK

ECM / COMBINATION METER INTERNAL CIRCUIT INSPECTION

●

Remove ECM and Combination meter from vehicle.

●

Check resistance between ECM terminals 95 and 87.

●

Check resistance between Combination meter terminals 30 and
31.

95(L) – ground

: Continuity should not exist.

87(R) – ground

: Continuity should not exist.

MKIB0610E

Unit

Terminal

Resistance value (

Ω

)

ECM

95 – 87

Approx. 108 - 132

Combination meter

30 – 31

PKIA0830E
