LAN-92

[CAN]

CAN SYSTEM (TYPE 26)

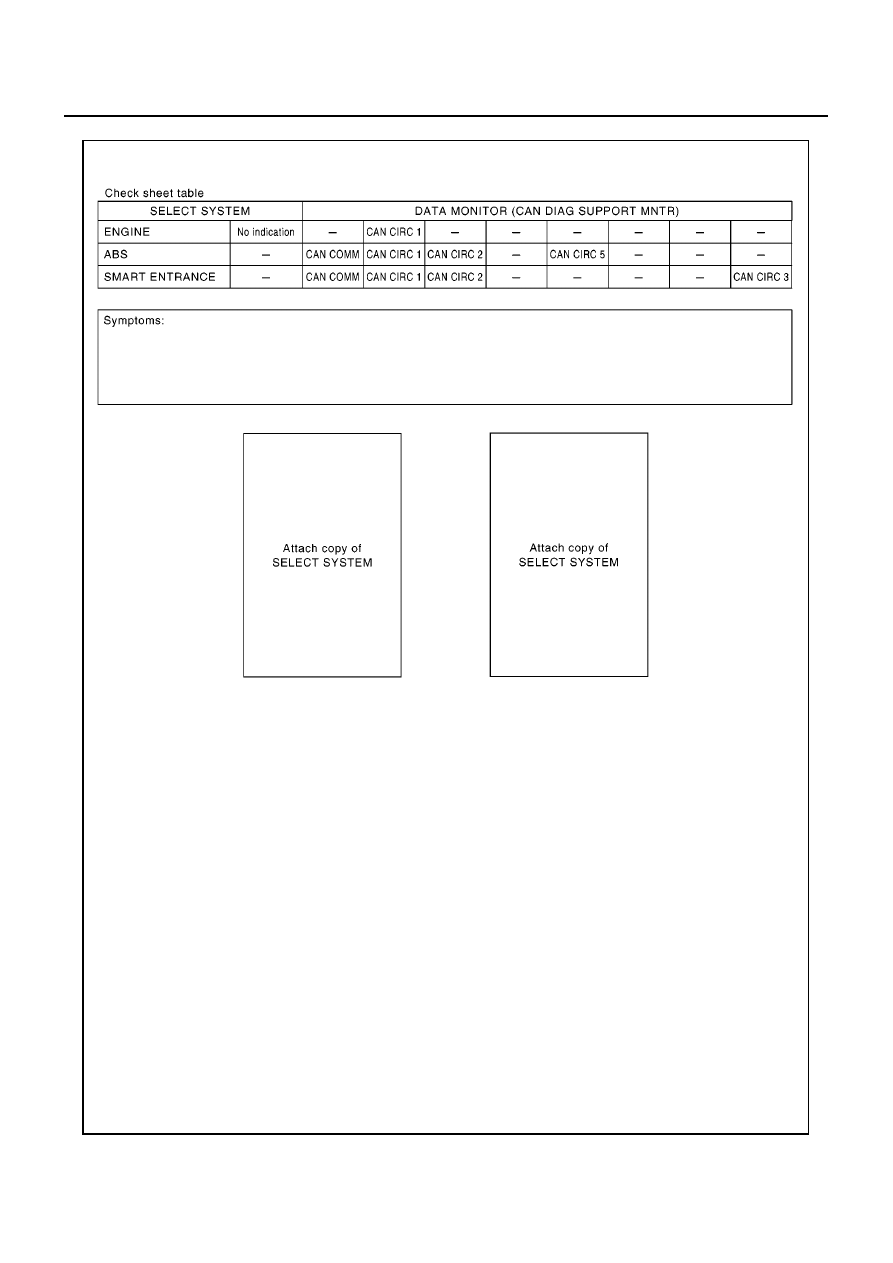

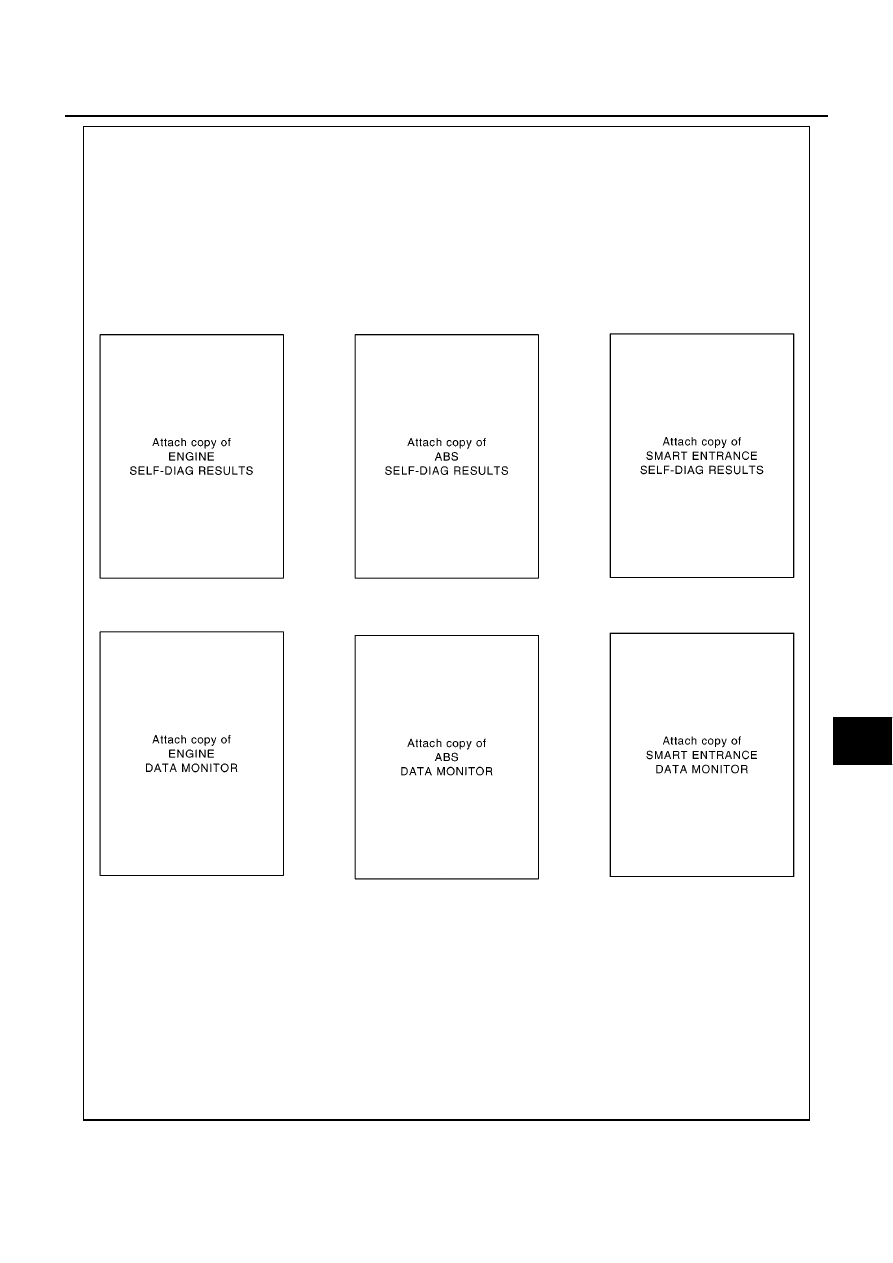

CHECK SHEET

MKIB0666E

CAN SYSTEM (TYPE 26)

LAN-93

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

MKIB0667E

LAN-94

[CAN]

CAN SYSTEM (TYPE 26)

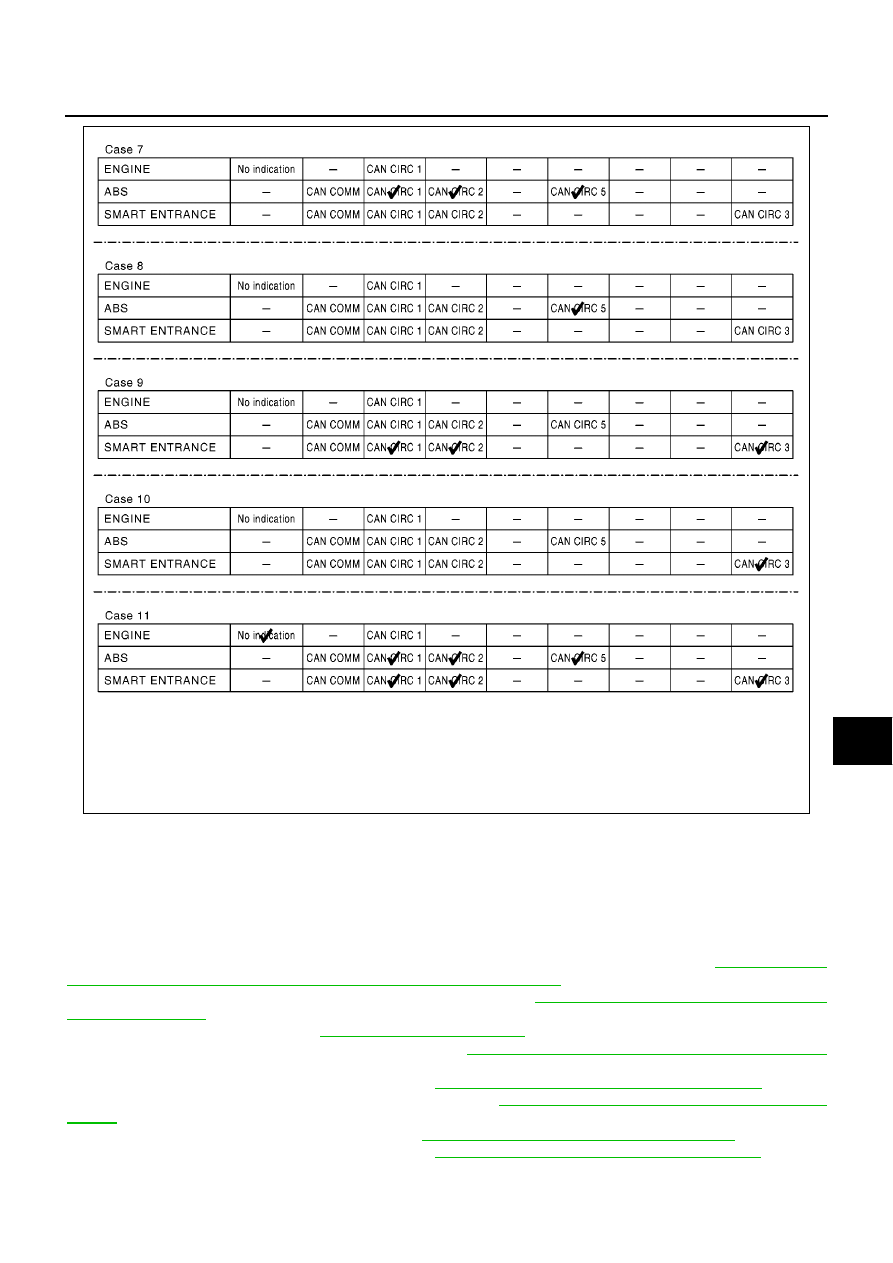

CHECK SHEET RESULTS (EXAMPLE)

MKIB0668E

CAN SYSTEM (TYPE 26)

LAN-95

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

NOTE:
If “NG” is displayed on “CAN COMM” for the diagnosed control unit, replace the control unit.

INSPECTION

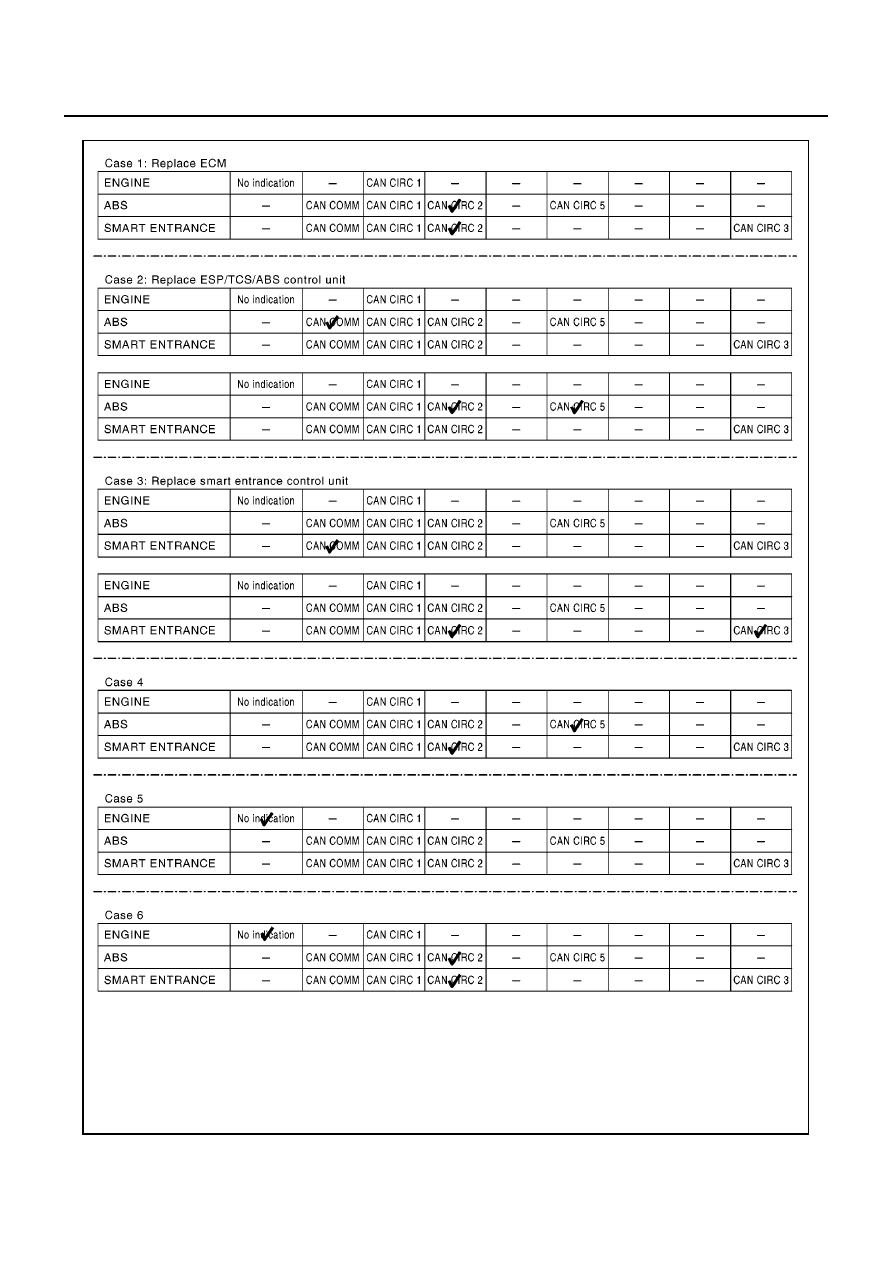

Proceed trouble diagnosis according to the check sheet results (example).
Case 1:Replace ECM.
Case 2:Replace ESP/TCS/ABS control unit.
Case 3:Replace smart entrance control unit.
Case 4:Check Harness between data link connector and smart entrance control unit. Refer to

LAN-96, "Circuit

Check Between Data Link Connector and Smart Entrance Control Unit"

.

Case 5:Check data link connector circuit and ECM circuit. Refer to

LAN-96, "Data Link Connector Circuit and

ECM Circuit Check"

.

Case 6:Check ECM circuit. Refer to

LAN-98, "ECM Circuit Check"

.

Case 7:Check ESP/TCS/ABS control unit circuit. Refer to

LAN-98, "ESP/TCS/ABS Control Unit Circuit Check"

.
Case 8:Check steering angle sensor circuit. Refer to

LAN-99, "Steering Angle Sensor Circuit Check"

.

Case 9:Check smart entrance control unit circuit. Refer to

LAN-99, "Smart Entrance Control Unit Circuit

Check"

.

Case 10:Check combination meter circuit. Refer to

LAN-100, "Combination Meter Circuit Check"

.

Case 11:Check CAN communication circuit. Refer to

LAN-101, "CAN Communication Circuit Check"

.
