Nissan Primera P12. Manual - part 537

LAN-60

[CAN]

CAN SYSTEM (TYPE 24)

Work Flow

EKS00AR7

1.

Print all the data of “SELF-DIAG RESULTS” and “DATA MONITOR” for “ENGINE”, “ABS”, and “SMART
ENTRANCE” displayed on CONSULT-II. Refer to the following:

●

EC-83, "DTC U1000 CAN COMMUNICATION LINE"

for “ENGINE”

●

BRC-25, "CAN Communication Circuit"

for “ABS”

●

BCS-23, "CAN Communication Line Check"

for “SMART ENTRANCE”

2.

Attach the printed sheet of “SELF-DIAG RESULTS” and “DATA MONITOR” onto the check sheet. Refer to

LAN-61, "CHECK SHEET"

.

3.

Based on the data monitor results, put “v” marks onto the items with “UNKWN” or “NG” in the check sheet
table. Refer to

LAN-61, "CHECK SHEET"

.

NOTE:
If “NG” is displayed on “CAN COMM” for the diagnosed control unit, replace the control unit.

4.

According to the check sheet results (example), start inspection. Refer to

LAN-62, "CHECK SHEET

RESULTS (EXAMPLE)"

.

CAN SYSTEM (TYPE 24)

LAN-61

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

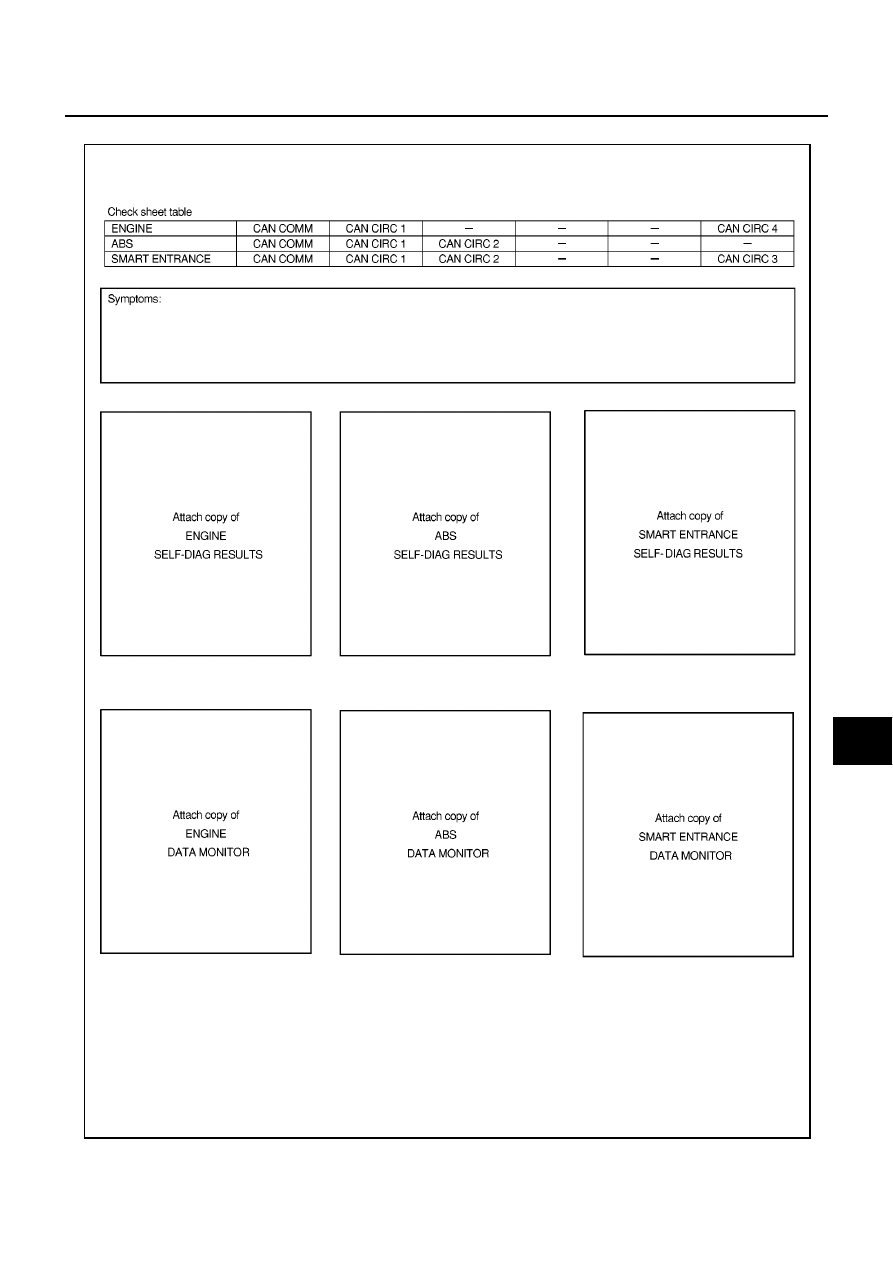

CHECK SHEET

PKIA0750E

LAN-62

[CAN]

CAN SYSTEM (TYPE 24)

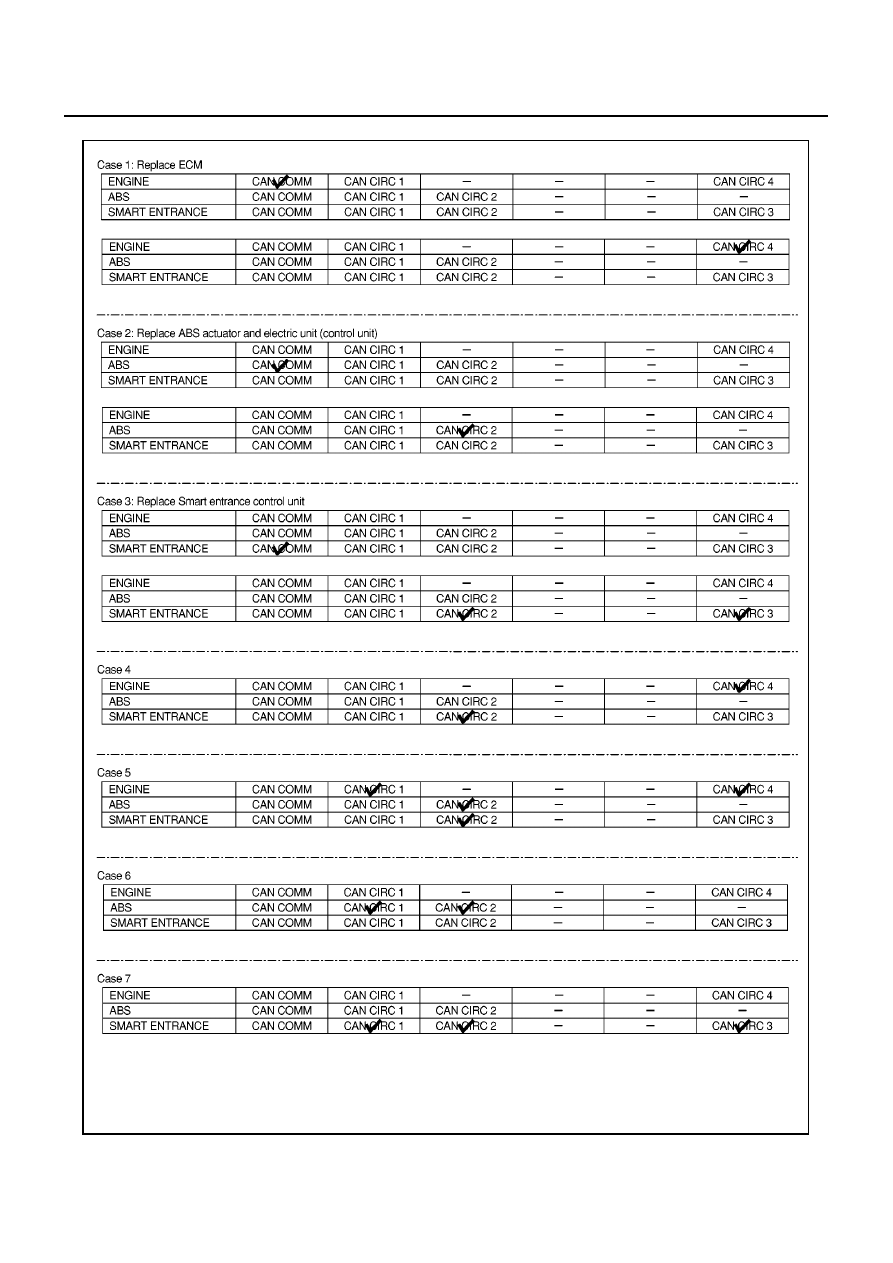

CHECK SHEET RESULTS (EXAMPLE)

PKIA0751E

CAN SYSTEM (TYPE 24)

LAN-63

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

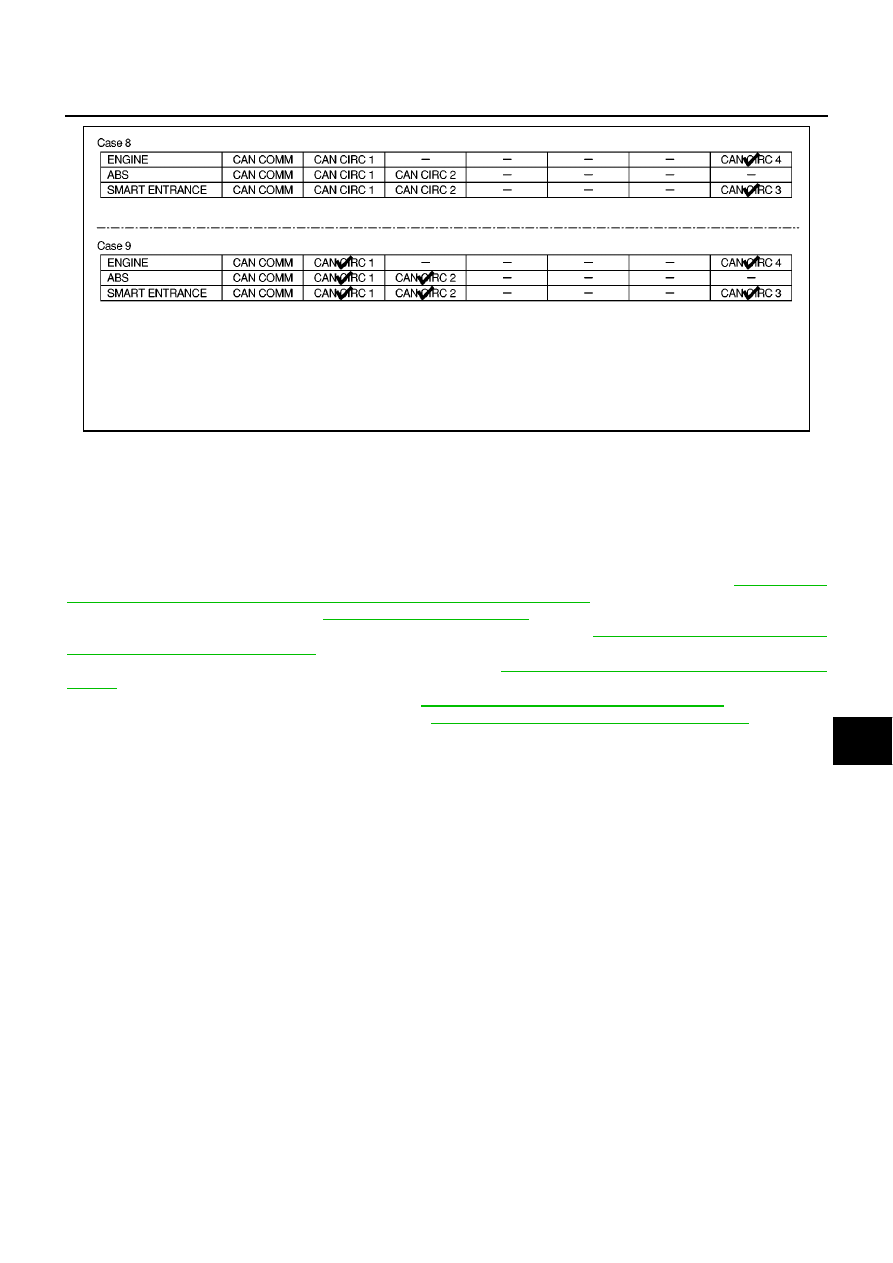

NOTE:
If “NG” is displayed on “CAN COMM” for the diagnosed control unit, replace the control unit.

INSPECTION

Proceed trouble diagnosis according to the check sheet results (example).
Case 1:Replace ECM.
Case 2:Replace ABS actuator and electric unit (control unit).
Case 3:Replace Smart entrance control unit.
Case 4:Check Harness between Data link connector and Smart entrance control unit. Refer to

LAN-64, "Cir-

cuit Check Between Data Link Connector and Smart Entrance Control Unit"

.

Case 5:Check ECM Circuit. Refer to

LAN-64, "ECM Circuit Check"

.

Case 6:Check ABS actuator and electric unit (control unit) Circuit. Refer to

LAN-65, "ABS Actuator and Elec-

tric Unit (control unit) Circuit Check"

.

Case 7:Check Smart entrance control unit Circuit. Refer to

LAN-65, "Smart Entrance Control Unit Circuit

Check"

.

Case 8:Check Combination meter Circuit. Refer to

LAN-66, "Combination Meter Circuit Check"

.

Case 9:Check CAN communication Circuit. Refer to

LAN-66, "CAN Communication Circuit Check"

.

PKIA0752E
