FAX-14

FRONT DRIVE SHAFT

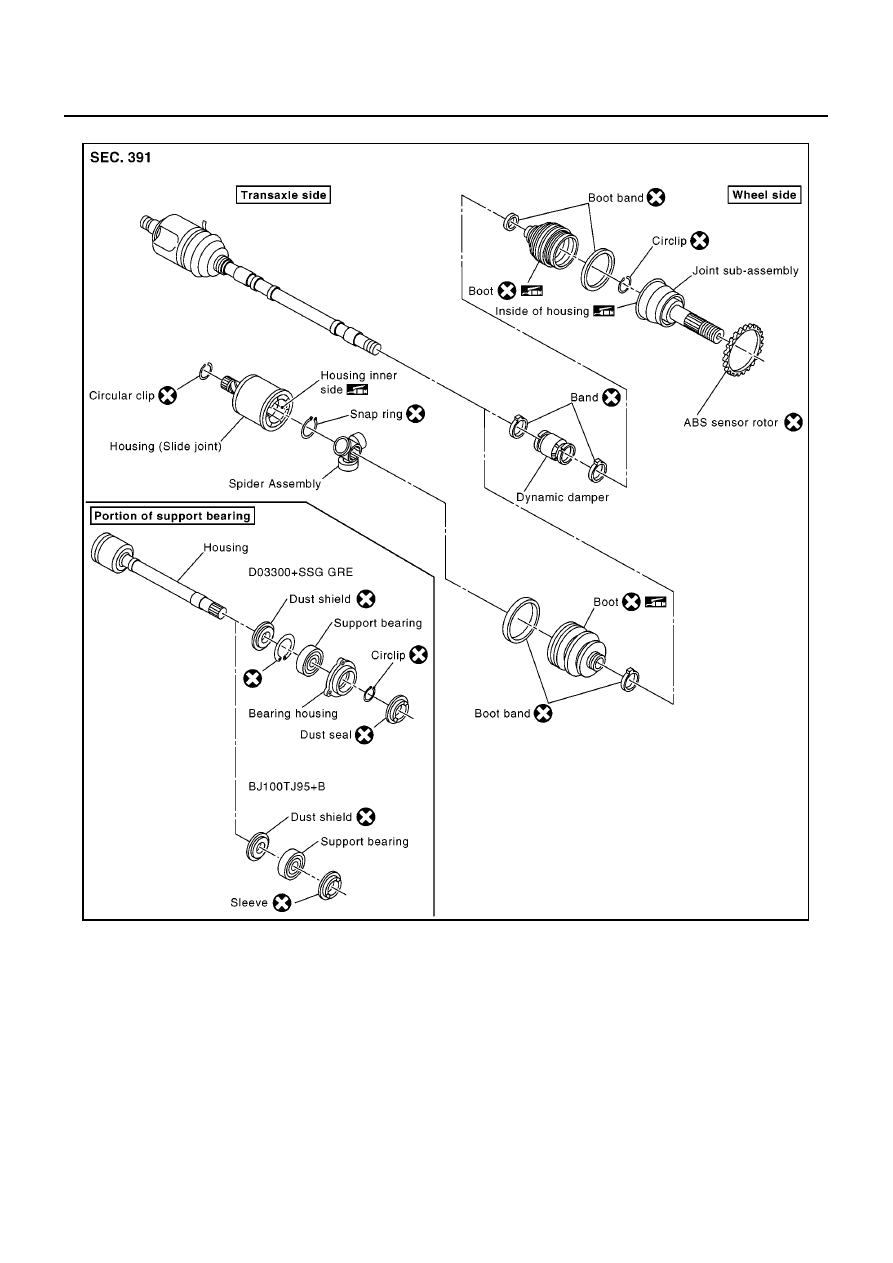

Disassembly and Assembly

EDS0015Q

DISASSEMBLY
Transaxle Side

1.

Remove boot band.

2.

Fix shaft to bench vise.

CAUTION:

When fixing shaft to bench vise, be sure to protect it with a copper or aluminum sheet.

MDIA0070E

FRONT DRIVE SHAFT

FAX-15

C

E

F

G

H

I

J

K

L

M

A

B

FAX

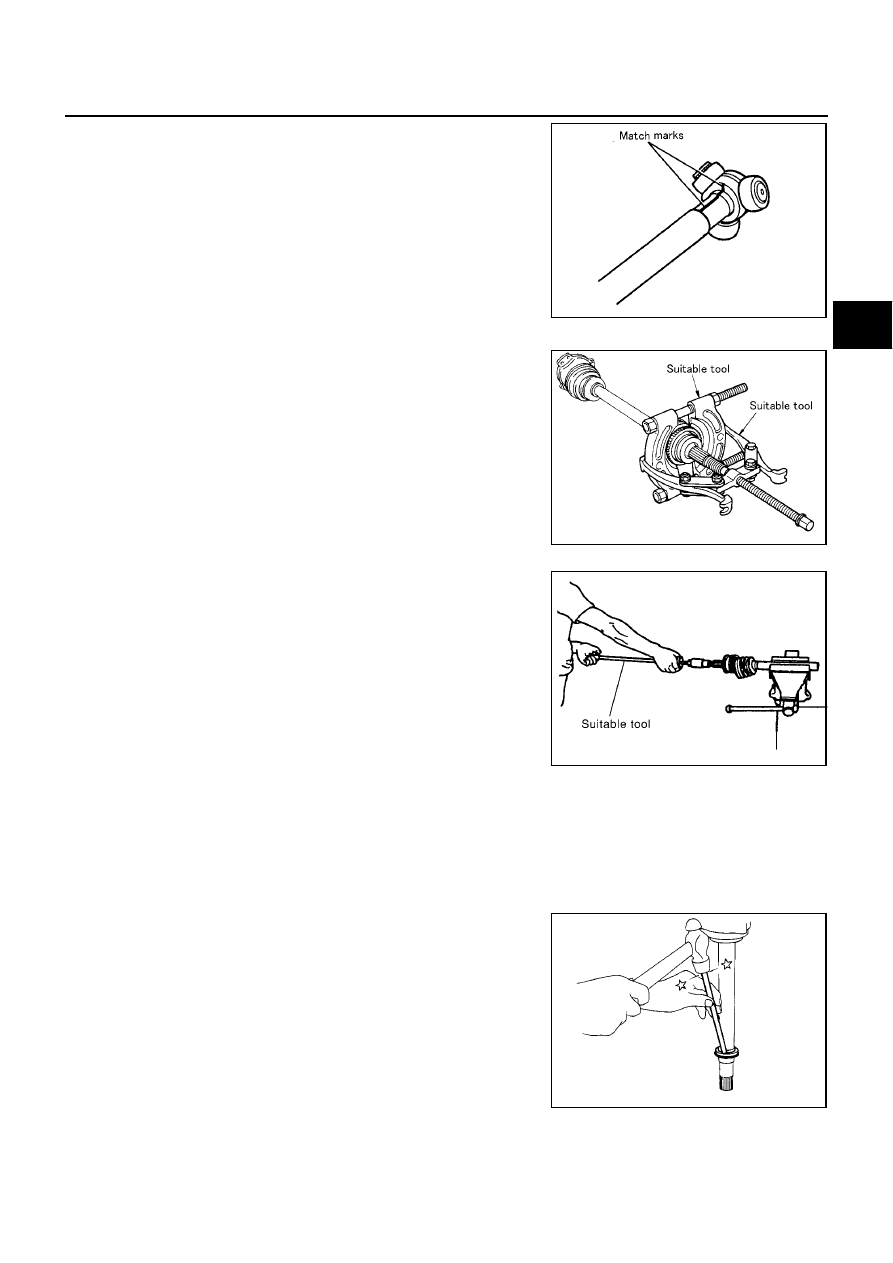

3.

Put match marks on shaft and spider assembly.

CAUTION:

Use paint or similar substance for alignment marks. Do not
scratch the surface.

4.

Remove snap ring. Remove spider assembly from shaft.

5.

Remove boot from shaft.

6.

Remove dynamic damper from shaft.

Wheel Side

1.

As shown in the figure, use a bearing replacer and puller to
remove sensor rotor from drive shaft.

CAUTION:

Aside from sensor rotor, this part cannot be disassembled.
Do not attempt to disassemble it.

2.

Secure shaft with a vise.

CAUTION:

When securing with a vise, use copper panel, aluminum, or
similar material.

3.

Remove boot bands. Then remove boot from joint sub-assem-
bly.

4.

Screw drive shaft puller (commercial service tool) by at least 30
mm (1.18 in) into thread of joint sub-assembly. Then pull joint
sub-assembly out of shaft.

CAUTION:

If joint sub-assembly cannot be pulled out even after above
operation is repeated 5 times, replace entire drive shaft assembly.

5.

Remove boot from shaft.

6.

Remove dynamic damper from shaft.

7.

Remove circlip from shaft.

8.

Wipe off old grease.

Support Bearing (Joint type: D03300+SSG GRE)

1.

As shown in figure, remove dust seal from shaft using a brass
rod and flat-bladed screwdriver.

SDIA0594E

SDIA0595E

MDIA0013E

FAC0143D

FAX-16

FRONT DRIVE SHAFT

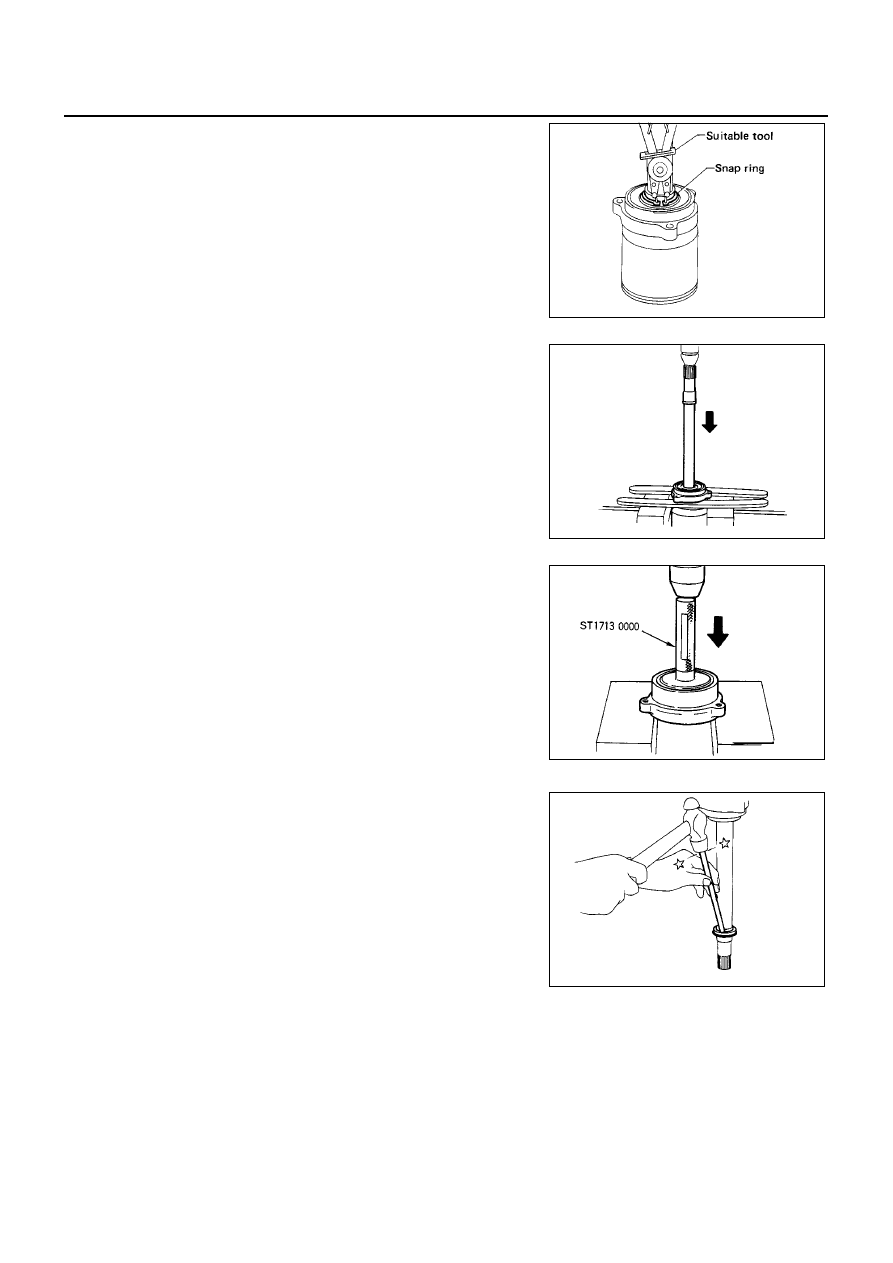

2.

Remove snap ring from housing.

3.

As shown in figure, press support bearing assembly out of hous-
ing.

4.

Remove snap ring from support bearing housing. Then, as
shown in figure, pull support bearing out of housing using a drift
(special service tool).

Support Bearing (Joint type: BJ100TJ95+B)

1.

As shown in figure, remove sleeve from shaft using a brass rod
and flat-bladed screwdriver.

SFA692

FAC0146D

FAC0148D

FAC0143D

FRONT DRIVE SHAFT

FAX-17

C

E

F

G

H

I

J

K

L

M

A

B

FAX

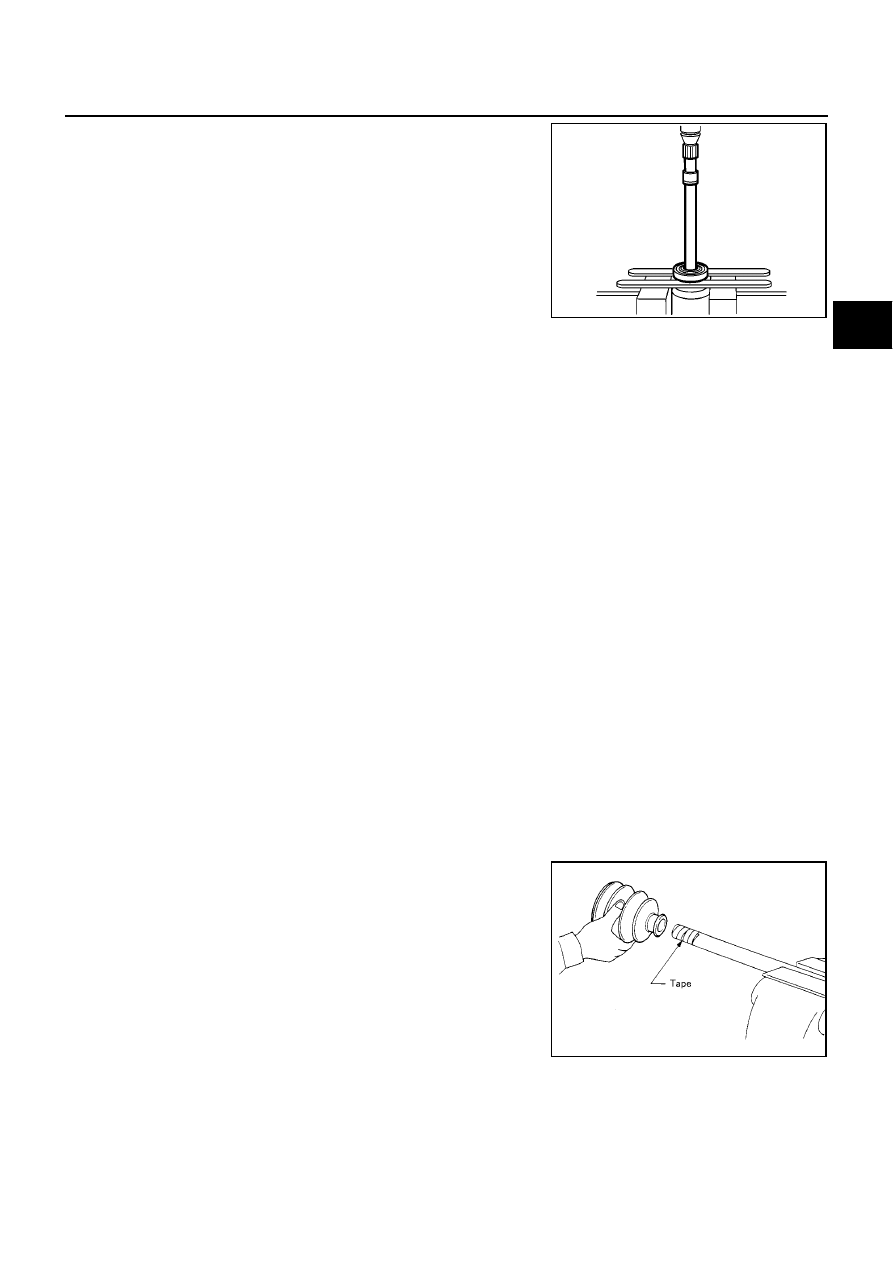

2.

Remove support bearing.

INSPECTION AFTER DISASSEMBLY
Shaft

●

Replace shaft if there is any runout, cracking or damage.

Boot and Boot Bands

●

Replace boot if there are any cracks.

CAUTION:

For the wheel side, boot must be replaced together with drive shaft assembly.

●

Once removed, boot bands must be replaced with new ones.

CAUTION:

For the wheel side, boot must be replaced together with drive shaft assembly.

Joint Sub-Assembly (Fixed Joint)

CAUTION:

Joint sub-assembly cannot be disassembled. Do not attempt to disassemble it.

Joint Assembly (Transaxle Side)

CAUTION:

Joint sub-assembly cannot be disassembled. Do not attempt to disassemble it.

Joint Assembly (Wheel Side)

CAUTION:

Joint assembly cannot be disassembled. Do not attempt to disassemble it.

Support Bearing

●

Check that support bearing is in normal condition without damage or excessive wear.

●

Check that support bearing housing is not cracked or damaged.

ASSEMBLY
Transaxle Side

1.

Wind serrated part of drive shaft with tape. Install boot band and
boot to shaft. Be careful not to damage boot.

CAUTION:

Discard the old boot band and boot: replace with new ones.

2.

Remove protective tape wound around serrated part of shaft.

YAX004

SDIA0597E
