FAX-10

FRONT WHEEL HUB AND KNUCKLE

2.

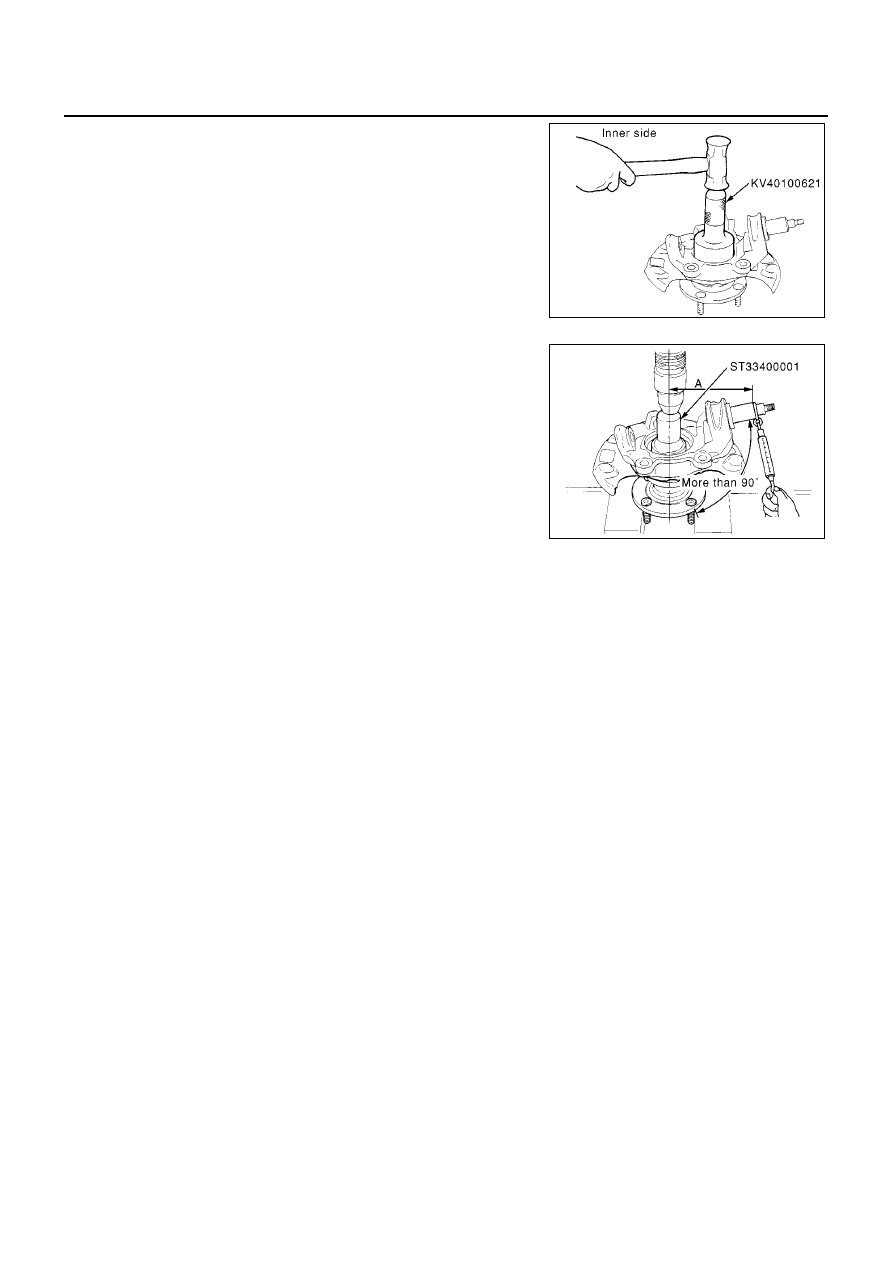

Use a drift and a press to press-fit wheel bearing onto steering
knuckle.

CAUTION:

Discard the old wheel bearing; replace with a new one.

3.

Install snap ring onto steering knuckle.

4.

Use a drift and a press to install wheel hub.

5.

As shown in the figure, apply a load of 34,325 to 49,035 N
(3,500 to 5,000 kg, 7,718 to 11,025 lb). Rotate in forward and
reverse directions 10 times each to ensure a good fit.

6.

At a rotation speed of 8 to 12 rpm, place a spring balance at the point where strut is joined (upper-side bolt
hole). Measure rotation torque.

NOTE:
If a load of 49,030 N (5,000 kg, 11,025 lb) cannot be applied, carry out the following actions.

Assemble drive shaft and tighten wheel hub lock nuts to specified torque. Then rotate in forward and
reverse direction 10 times each to ensure a good fit.

At a rotation speed of 8 - 12 rpm, place a spring balance on hub bolt to measure torque.

MDIA0009E

MDIA0010E

Rotation torque

: 1.645 N·m (0.168 kg-m,15 in-lb) or less

Spring balance reading

: 10.3 N (1.05 kg, 2.3 lb) or less

Rotation torque

: 2.125 N·m (0.217 kg-m, 19 in-lb) or less

Spring balance reading

: 37.2 N (3.8 kg, 8.4 lb) or less

FRONT DRIVE SHAFT

FAX-11

C

E

F

G

H

I

J

K

L

M

A

B

FAX

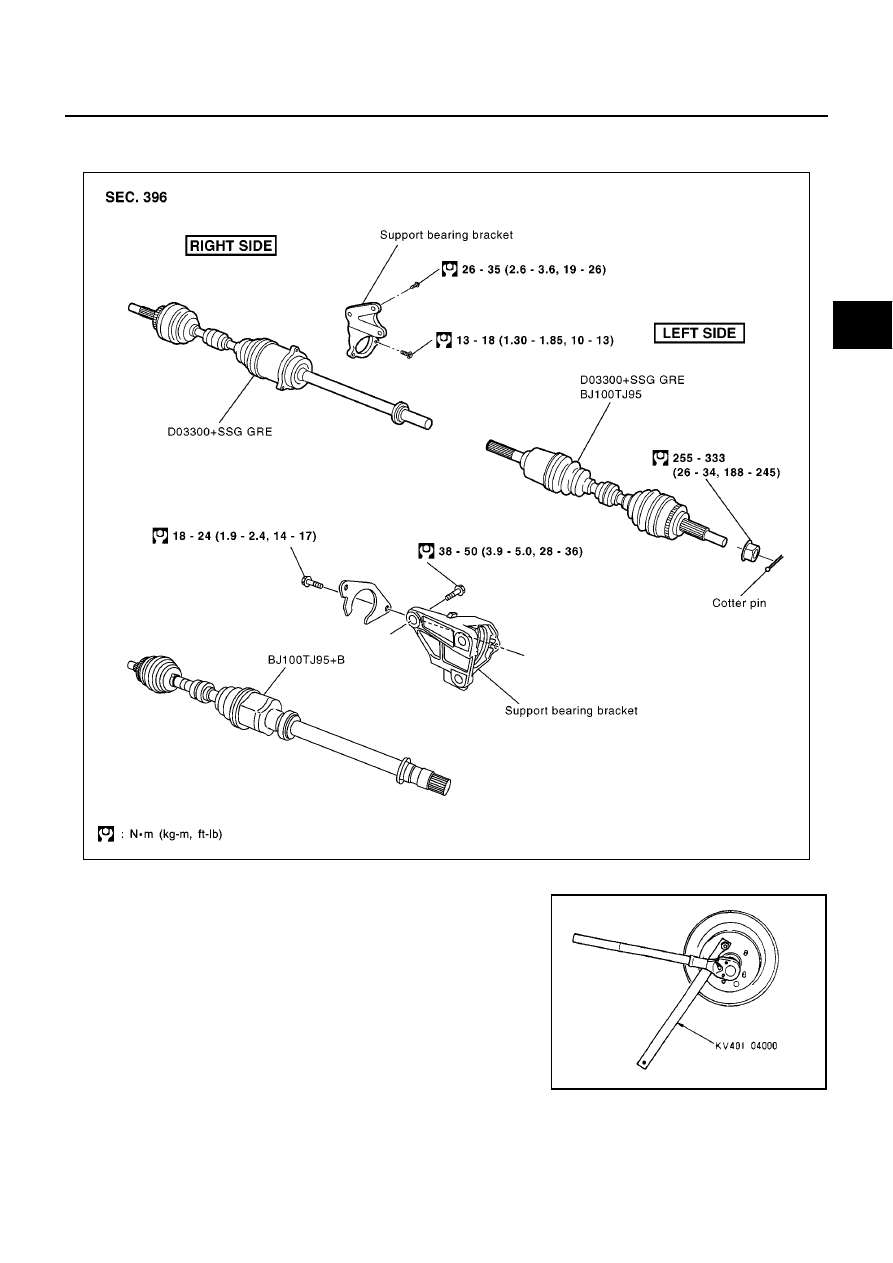

FRONT DRIVE SHAFT

PFP:39100

Removal and Installation

EDS0015P

REMOVAL

1.

Remove cotter pin. Use a hub lock nut wrench to remove lock
nuts.

2.

Remove ABS wheel speed sensor from steering knuckle.

3.

Use a pitman arm puller to remove tie rod from steering knuckle.

4.

Remove lock plate from strut. Disconnect brake hose from strut.

5.

Remove steering knuckle and strut installation bolt.

CAUTION:

Do not apply an excessive angle (22

°

or more) to drive shaft

joint. Firmly support steering knuckle so that slide joint is
not excessively extended.

6.

Use a puller to remove drive shaft from steering knuckle.

MDIA0067E

RAC0718D

FAX-12

FRONT DRIVE SHAFT

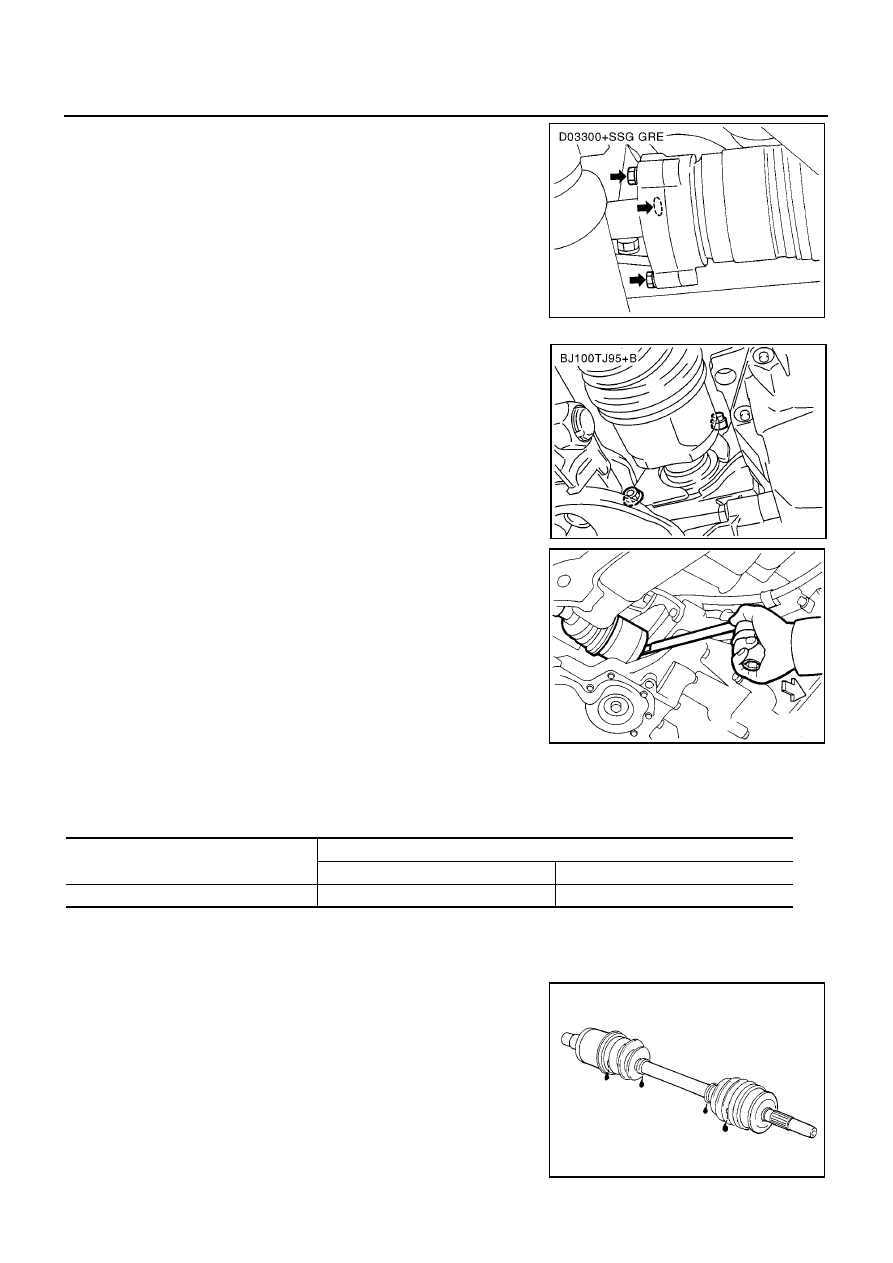

7.

Remove mounting bolts for support bearing bracket and support
bearing of RH drive shaft.

8.

As shown in the figure, use a wheel wrench or other tool to
remove drive shaft from transaxle.

CAUTION:

When removing drive shaft from vehicle, be careful to
avoid interfering with brake hose, ABS wheel speed sen-
sor harness, and other parts.

When removing drive shaft, do not apply an excessive
angle (22

°

or more) to drive shaft joint. Also be careful

not to excessively extend slide joint.

Do not lift drive shaft, with axle attached, by grasping
counter shaft only.

Do not allow drive shaft, with transaxle inserted, to hang down without support for counter
shaft, wheel joints, and other parts.

When the drive shafts listed below have been removed, check that a circular clip is attached to the end.

Remove installation bolt from right-side drive shaft support bearing bracket. Then remove bracket from
engine.

INSPECTION AFTER REMOVAL

Move joint in up/down, left/right, and axial directions. Check for
motion that is not smooth and for significant looseness.

Check for cracking and damage of boots, and for grease leak-
age.

MDIA0068E

MDIA0069E

MAA0384D

Engine type

Drive shaft with circular clip

Right

Left

YD22DDTi, F9Q

SFA108A

FRONT DRIVE SHAFT

FAX-13

C

E

F

G

H

I

J

K

L

M

A

B

FAX

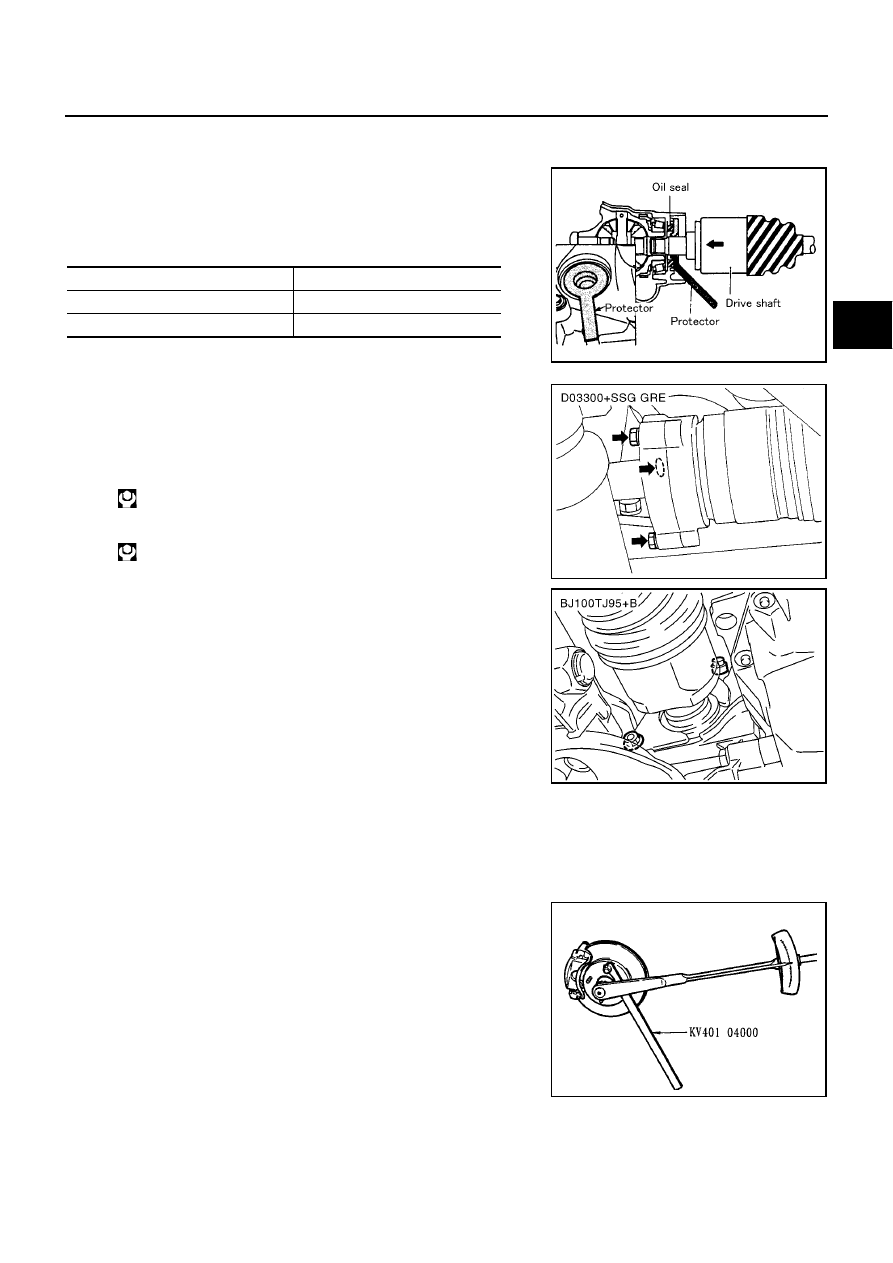

INSTALLATION

Install support bearing bracket onto engine and tighten installation bolts to specified torque.

1.

In order to prevent damage to differential side oil seal, first fit a
protector onto oil seal before inserting drive shaft. Insert drive
shaft into transaxle. Be sure to properly align the serrations.

CAUTION:

Be sure to check that circular clip is securely fastened.

2.

For vehicles equipped with support bearing, install mounting
bolts for support bearing bracket and support bearing, and
tighten them to specified torque.

3.

Insert drive shaft into steering knuckle. Install washers and temporarily tighten lock nuts.

4.

Install installation bolt for steering knuckle and strut.

5.

Use lock plate to fix brake hose to strut.

6.

Install tie rod to steering knuckle.

7.

Install ABS wheel speed sensor.

8.

Tighten lock nuts to specified torque.

9.

Install cotter pin.

CAUTION:

Discard the old cotter pin; replace with a new one.

Model type

Protector SST No.

RH

KV38107800

LH

KV38105500

SDIA0593E

Support bearing mounting bolt:

(Joint type: D03300+SSG GRE)

: 13 - 18 N·m (1.3 - 1.9 kg-m, 10 - 13 ft-lb)

(Joint type: BJ100TJ95+B)

: 18 - 24 N·m (1.9 - 2.4 kg-m, 14 - 17 ft-lb)

MDIA0068E

MDIA0069E

RAC0195D
