PRECAUTIONS

PRECAUTIONS

PFP:00001

Caution

EDS0015H

Observe the following precautions when disassembling and servicing drive shaft.

●

The joint of drive shaft cannot be disassembled. Do not attempt to disassemble it.

●

Perform work in a location which is as dust-free and dirt-free as possible.

●

Before disassembling and servicing, clean the outside of parts.

●

The disassembly and service location must be clean. Care must be taken to prevent parts from becoming
dirty and to prevent the entry of foreign objects.

●

Disassembled parts must be carefully reassembled in the correct order. If work is interrupted, a clean
cover must be placed over parts.

●

Paper shop cloths must be used. Fabric shop cloths must not be used because of the danger of lint adher-
ing to parts.

●

Disassembled parts (except for rubber parts) should be cleaned with kerosene which shall be removed by
blowing with air or wiping with paper shop cloths.

Precautions for Brake System

EDS0015I

●

When installing rubber parts, final tightening must be carried out
under unladen condition* with tires on ground.
*: Fuel, radiator coolant and engine oil full. Spare tire, jack, hand
tools and mats in designated positions.

●

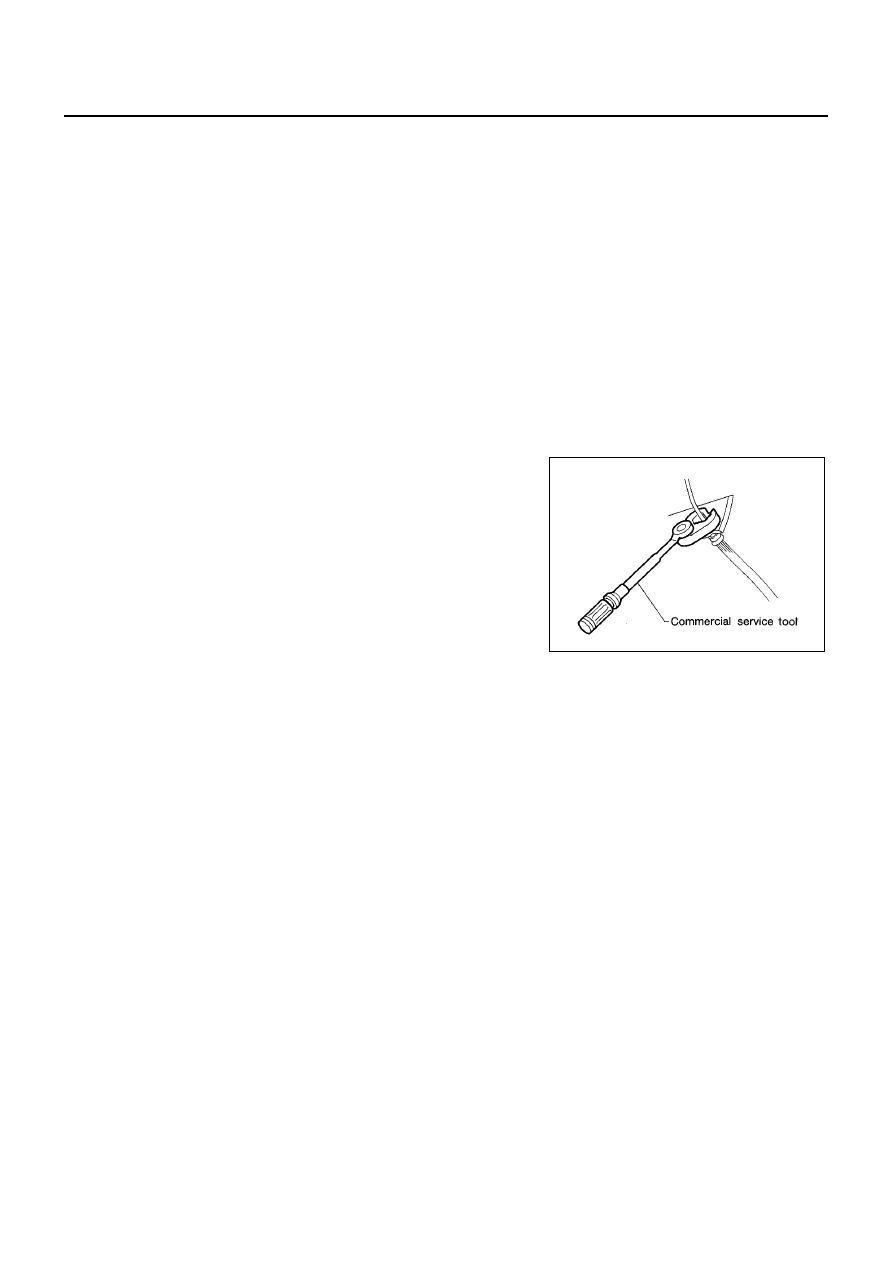

Use flare nut wrench when removing or installing brake tubes.

●

After installing removed suspension parts, check wheel align-
ment and adjust if necessary.

●

Always torque brake lines when installing.

SBR686C

PREPARATION

FAX-3

C

E

F

G

H

I

J

K

L

M

A

B

FAX

PREPARATION

PFP:00002

Special Service Tools

EDS0015J

Tool name
Tool number

Description

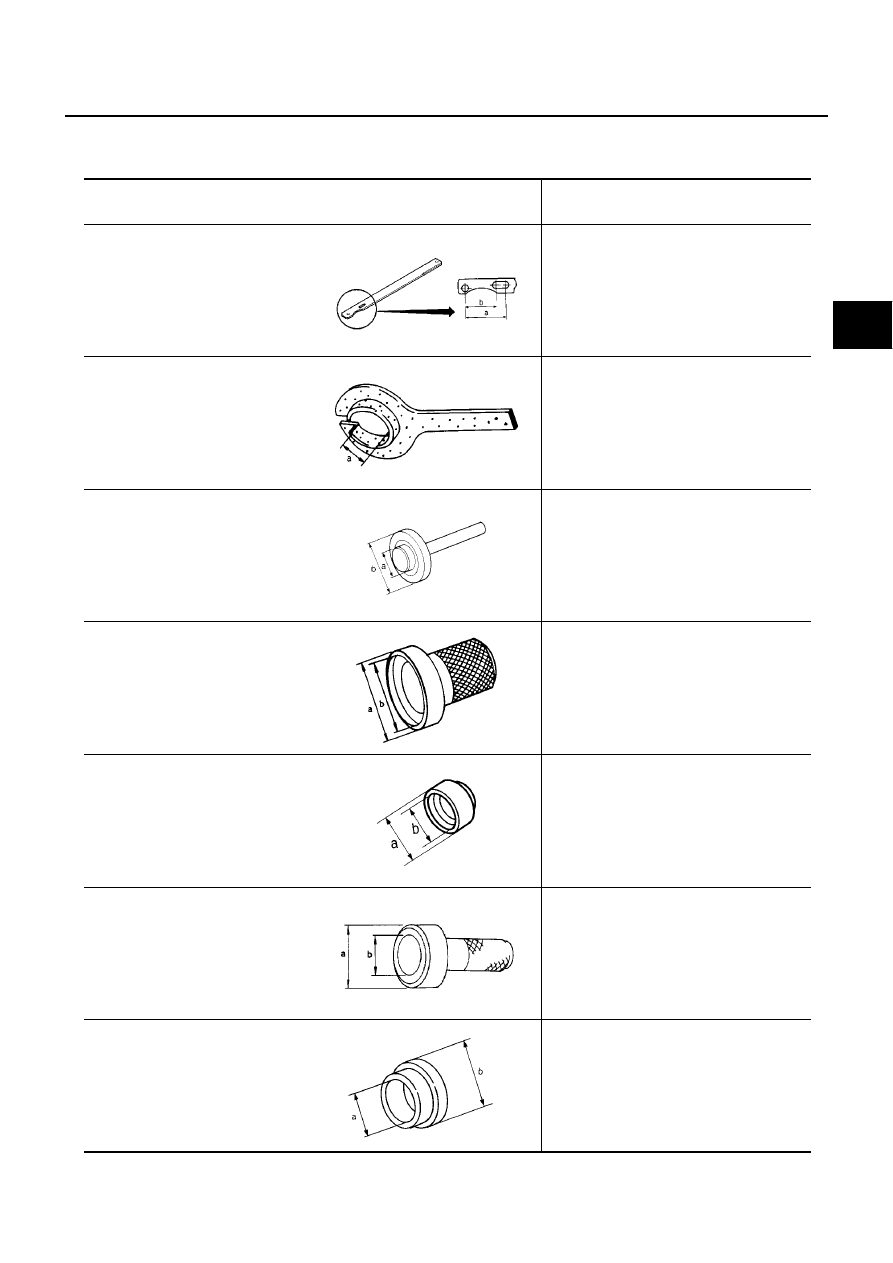

Hub lock nuts wrench
KV40104000

Installing the drive shaft
Installing and removing hub lock nut

Protector
KV38107800
a: 29 mm (1.14 in) dia.
KV38105500
a: 40 mm (1.57 in) dia.

Installing the drive shaft

Drift
ST17130000
a: 32 mm (1.26 in) dia.
b: 60 mm (1.57 in) dia.

Disassembling support bearings

Drift
ST35271000
a: 72 mm (2.83 in) dia.
b: 63 mm (2.48 in) dia.

Assembling support bearings
Installing wheel bearings

Drift
ST33252000
a: 82 mm (3.23 in) dia.
b: 60 mm (2.36 in) dia.

Assembling support bearings

Drift
KV38100500
a: 80 mm (3.15 in) dia.
b: 60 mm (2.36 in) dia.

Installing ABS sensor rotors

Collar
KV40101840
a: 67 mm (2.64 in) dia.
b: 85 mm (3.35 in) dia.

Installing ABS sensor rotors

ZZA0802D

ZZA0835D

ZZA0836D

ZZA0837D

ZZA0838D

ZZA0701D

ZZA1113D

FAX-4

PREPARATION

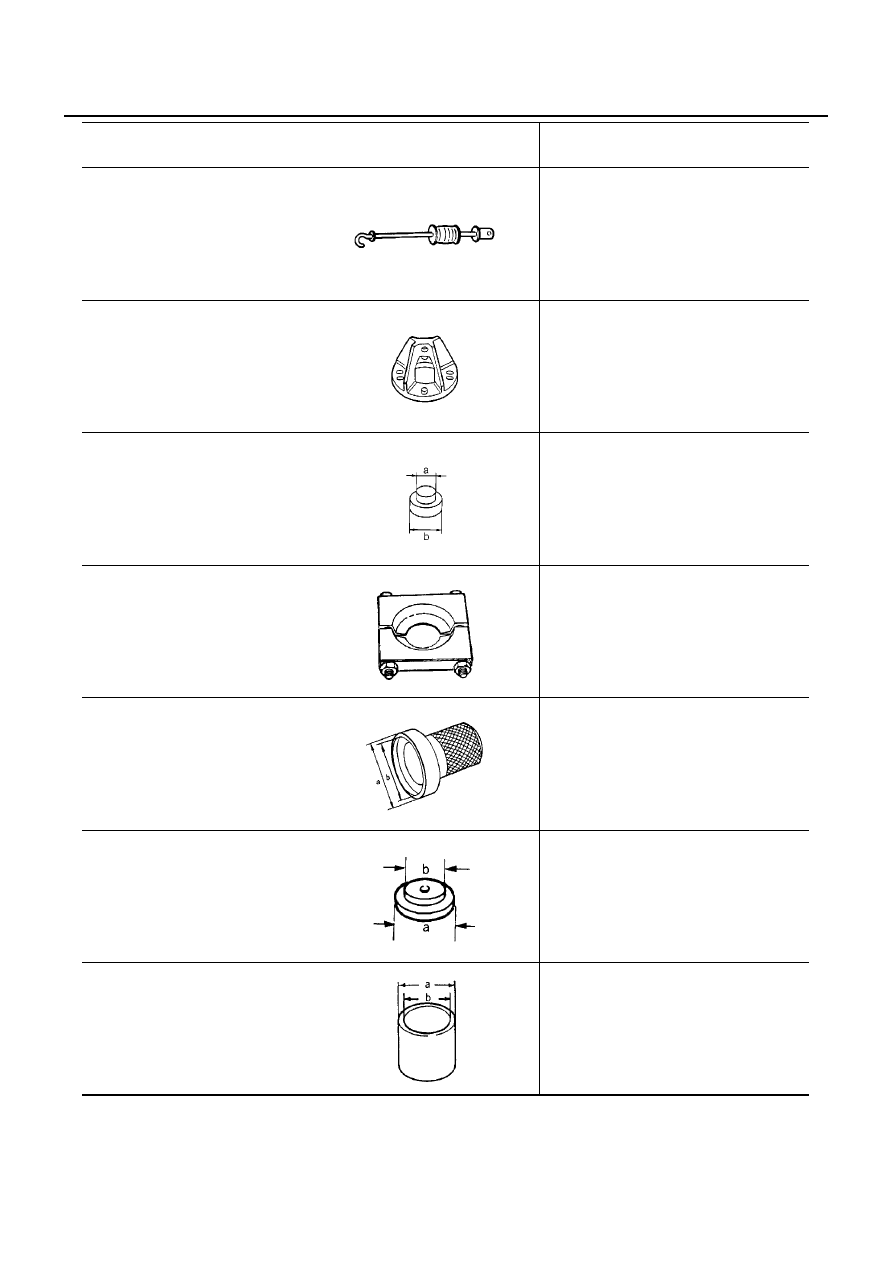

Sliding hammer
ST36230000

Removing wheel hubs

Attachment
KV40104100

Removing wheel hubs

Drift
ST33061000
a: 28.5 mm (1.122 in) dia.
b: 38.0 mm (1.50 in) dia.

Removing inner race on outer side of wheel
bearings

Bearing replacer
ST30031000

Removing inner race on outer side of wheel
bearings

Drift
KV40100621
a: 76 mm (2.99 in) dia.
b: 69 mm (2.72 in) dia.

Installing wheel bearings

Drift
ST30613000
a: 72 mm (2.83 in) dia.
b: 48 mm (1.89 in) dia.

Installing and removing wheel bearing

Drift
ST27863000
a: 75 mm (2.95 in) dia.
b: 62 mm (2.44 in) dia.

Installing and removing wheel bearing

Tool name
Tool number

Description

ZZA0803D

ZZA0804D

ZZA0969D

ZZA0700D

ZZA0814D

ZZA0830D

ZZA0832D

PREPARATION

FAX-5

C

E

F

G

H

I

J

K

L

M

A

B

FAX

Commercial Service Tools

EDS0015K

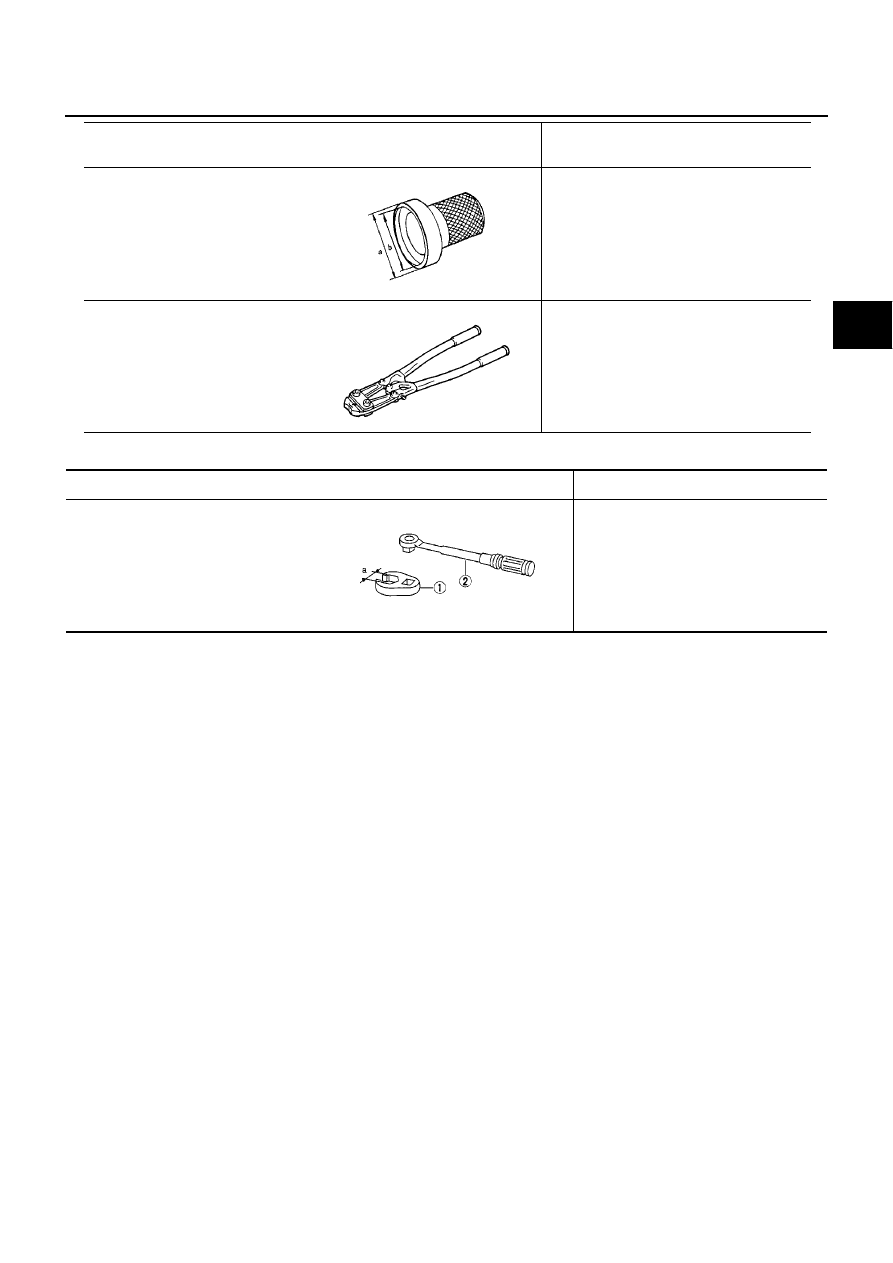

Drift
ST33400001
a: 72 mm (2.83 in) dia.
b: 63 mm (2.48 in) dia.

Installing wheel hub

Boot band tool
KV40107300

Installing boot bands

Tool name
Tool number

Description

ZZA0814D

ZZA1229D

Tool name

Description

1. Flare nut crowfoot
2. Torque wrench
a: 10 mm (0.39 in)

Removing and installing brake piping

S-NT360
