EM-214

[F9Q]

OVERHAUL

5.

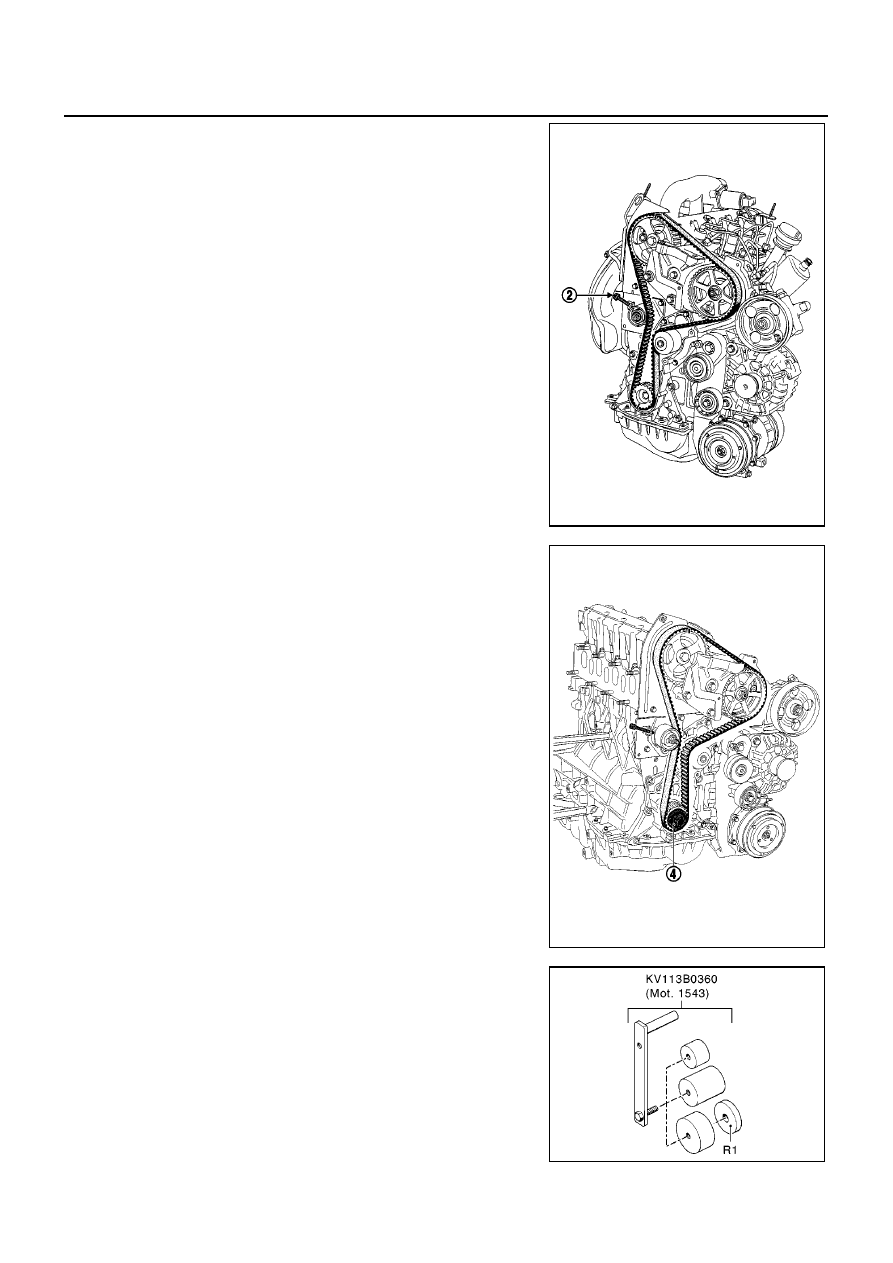

Place the tensioner against the belt by tightening bolt (2) on the
tensioner mounting.

6.

Remove Tool KV113B0280 (Mot. 1054).

7.

Install the crankshaft pulley bolt.

CAUTION:

If the bolt is not installed with a washer, install the washer
R1 (4) included in the Tool KV113B0360 (Mot. 1543).

●

Do not forget to remove it again when installing the crankshaft
pulley.

MBIB0842E

MBIB0843E

MBIB0844E

OVERHAUL

EM-215

[F9Q]

C

D

E

F

G

H

I

J

K

L

M

A

EM

8.

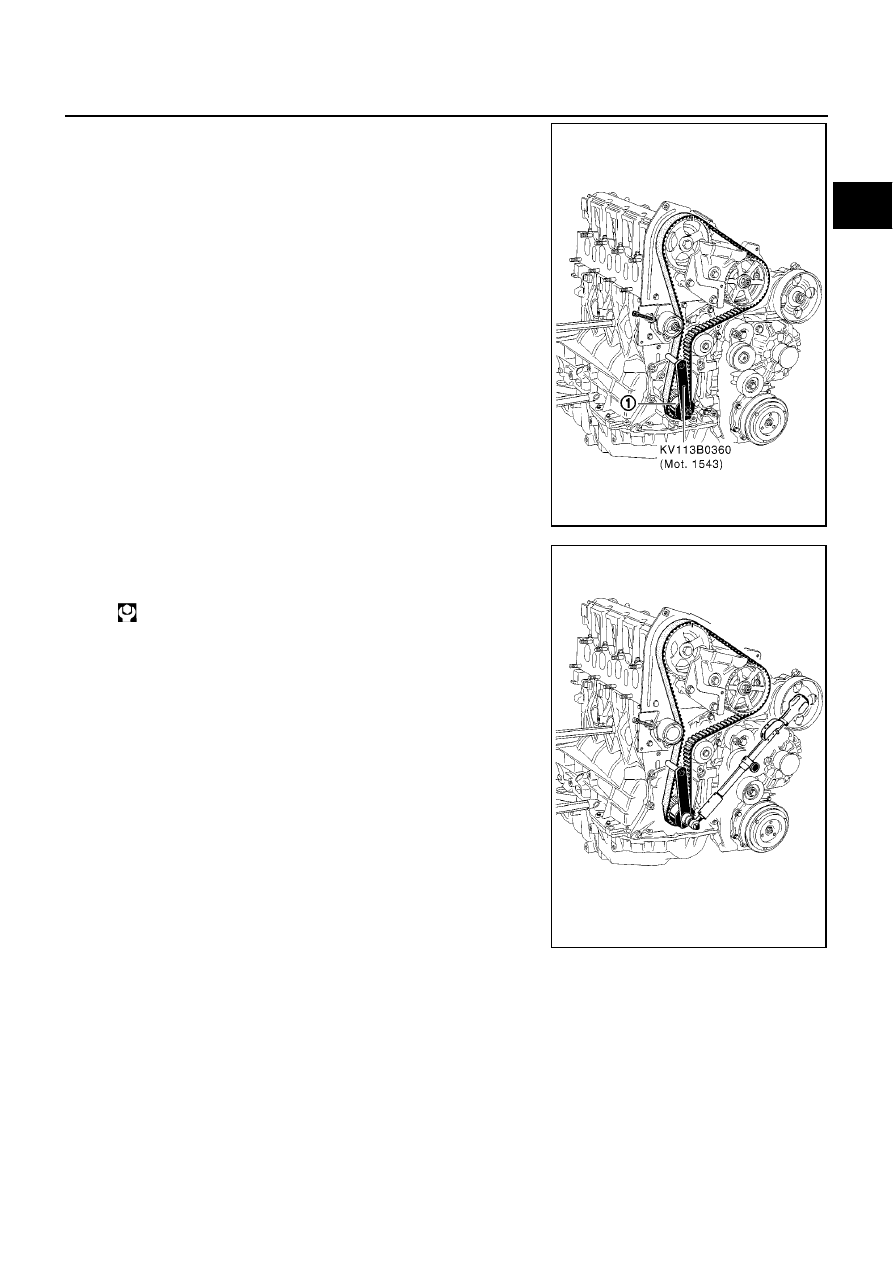

Install Tool KV113B0360 (Mot. 1543) and the cover numbered
(1) on the crankshaft pulley bolt.

9.

Apply pre-tension between the crankshaft timing sprocket and
the tensioner using the Tool KV113B0360 (Mot. 1543) and the
cover (1).

MBIB0845E

: 11 N·m (1.1 kg-m, 8 ft-lb)

MBIB0846E

EM-216

[F9Q]

OVERHAUL

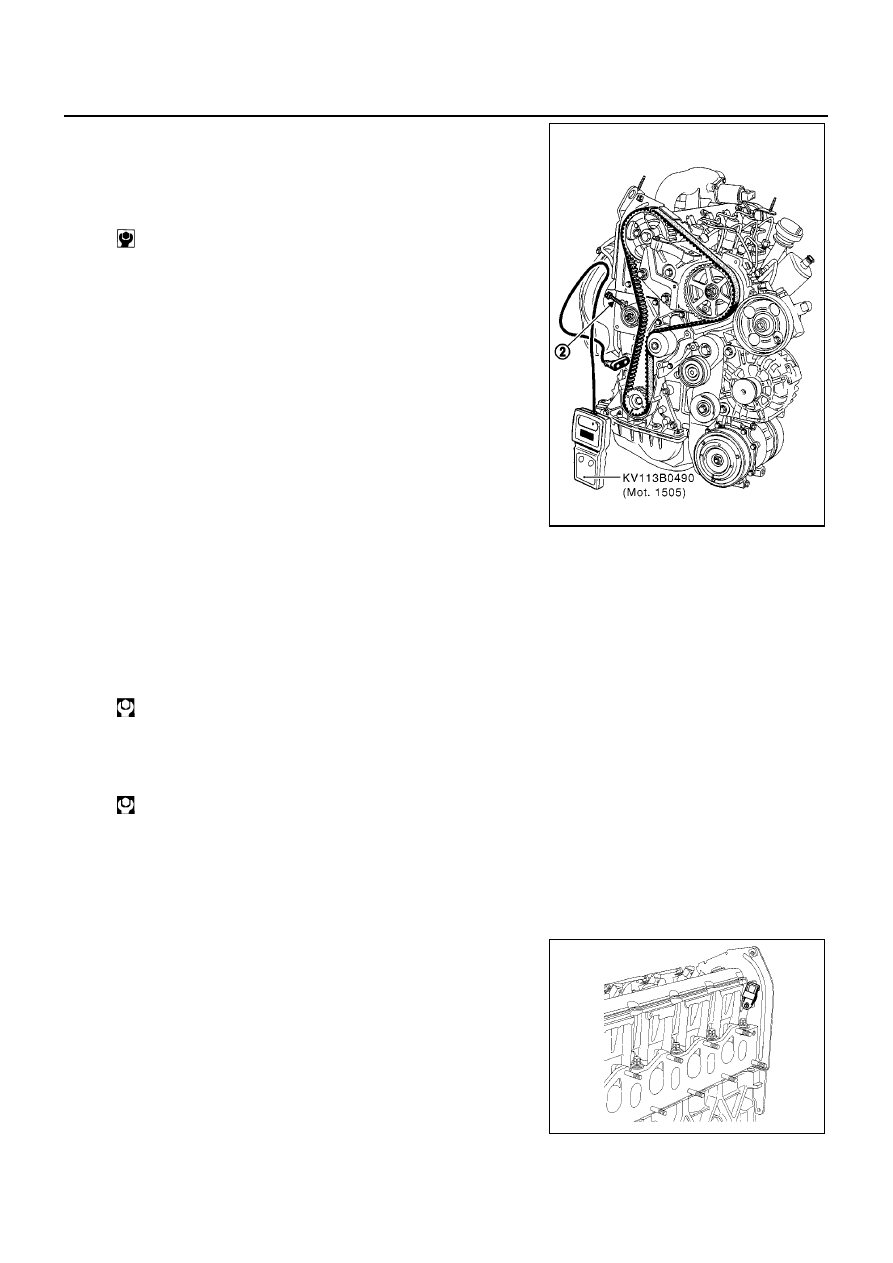

10. Install the sensor of Tool KV113B0490 (Mot. 1505) between the

crankshaft sprocket and the tensioner.

11. Tension the belt by turning bolt (2) until the recommended

installing value 95 Hz

±

3 Hz is obtained.

12. Tighten the tensioner.

13. Turn the crankshaft over four times.

Inspection After Installation of Timing Belt

a.

Install Tool KV113B0280 (Mot. 1054) and set the timing to its setting point, (begin to press on the pin a
half-tooth before alignment of the mark on the camshaft pulley and that made by the operator on the lower
timing housing, to avoid it falling into a crankshaft balance hole).

b.

Remove Tool KV113B0280 (Mot. 1054).

c.

Apply pretension between the crankshaft timing sprocket and the tensioner using the Tool KV113B0360
(Mot. 1543) and the cover (1).

d.

Position the sensor of Tool KV113B0490 (Mot. 1505).

e.

Inspect that the tension value is 90 Hz

±

3 Hz, otherwise readjust it.

f.

Tighten the tensioner nut.

NOTE:
It is essential to tighten the tensioner nut to torque to avoid any loosening which may cause damage to the
engine.

CAUTION:

Remove the washer R1 included in the Tool KV113B0360 (Mot. 1543) before installing the crank-
shaft pulley.

14. Install the camshaft position sensor.

: 10 N·m (1.0 kg-m, 87 in-lb)

MBIB0847E

: 11 N·m (1.1 kg-m, 8 ft-lb)

: 50 N·m (5.1 kg-m, 37 ft-lb)

MBIB0719E

OVERHAUL

EM-217

[F9Q]

C

D

E

F

G

H

I

J

K

L

M

A

EM

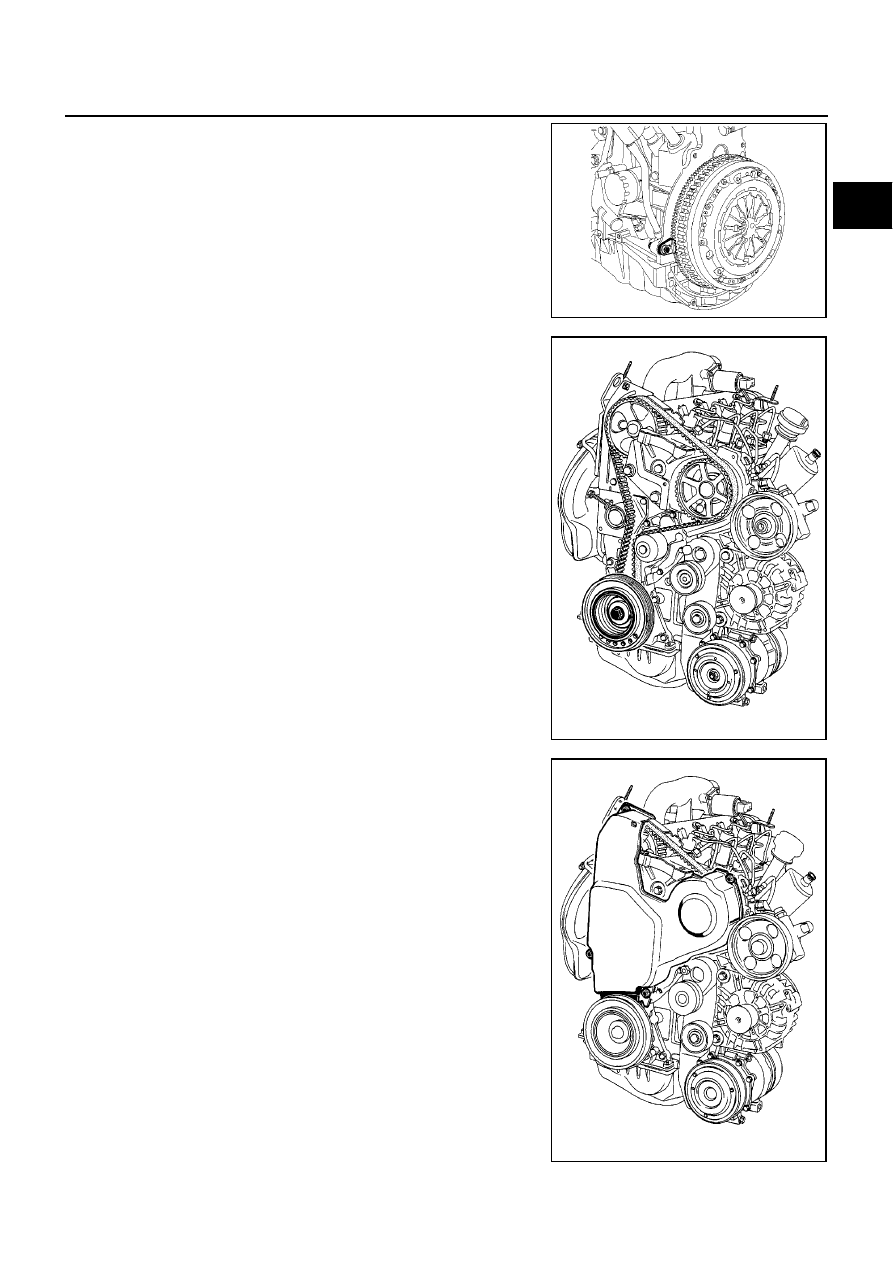

15. Install Tool KV113B0060 (Mot. 582-01) or KV113B0410 (Mot.

1677).

16. Install the crankshaft pulley by tightening the bolt to a torque of

20 N·m (2.0 kg-m, 15 ft-lb), then angle tighten to 115

°±

15

°

.

CAUTION:

Use an angle wrench (special service tool) to check tighten-
ing angle. Do not make judgment by visual inspection.

17. Remove Tool KV113B0060 (Mot. 582-01) or KV113B0410 (Mot.

1677).

18. Install the front timing belt cover.

MBIB0717E

MBIB0716E

MBIB0848E
