EM-170

[F9Q]

OVERHAUL

3.

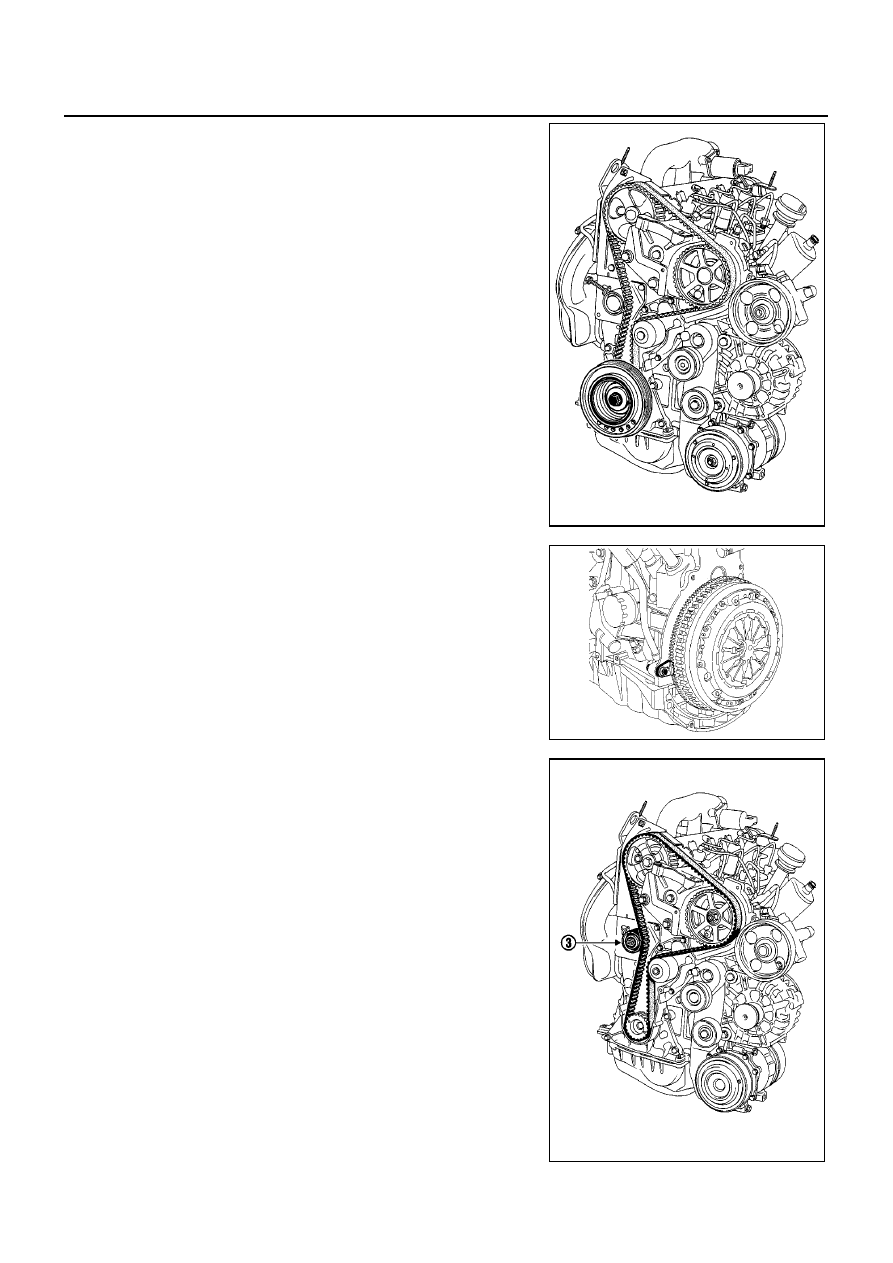

Remove the front timing belt cover.

NOTE:
Use a pencil to mark the lower timing housing opposite the mark
on the camshaft pulley.

4.

Remove the crankshaft pulley by using Tool KV113B0060 (Mot.
582-01) or KV113B0410 (Mot. 1677).

5.

Relax the tensioner by loosening the nut (3), then remove the
timing belt.

MBIB0716E

MBIB0717E

MBIB0718E

OVERHAUL

EM-171

[F9Q]

C

D

E

F

G

H

I

J

K

L

M

A

EM

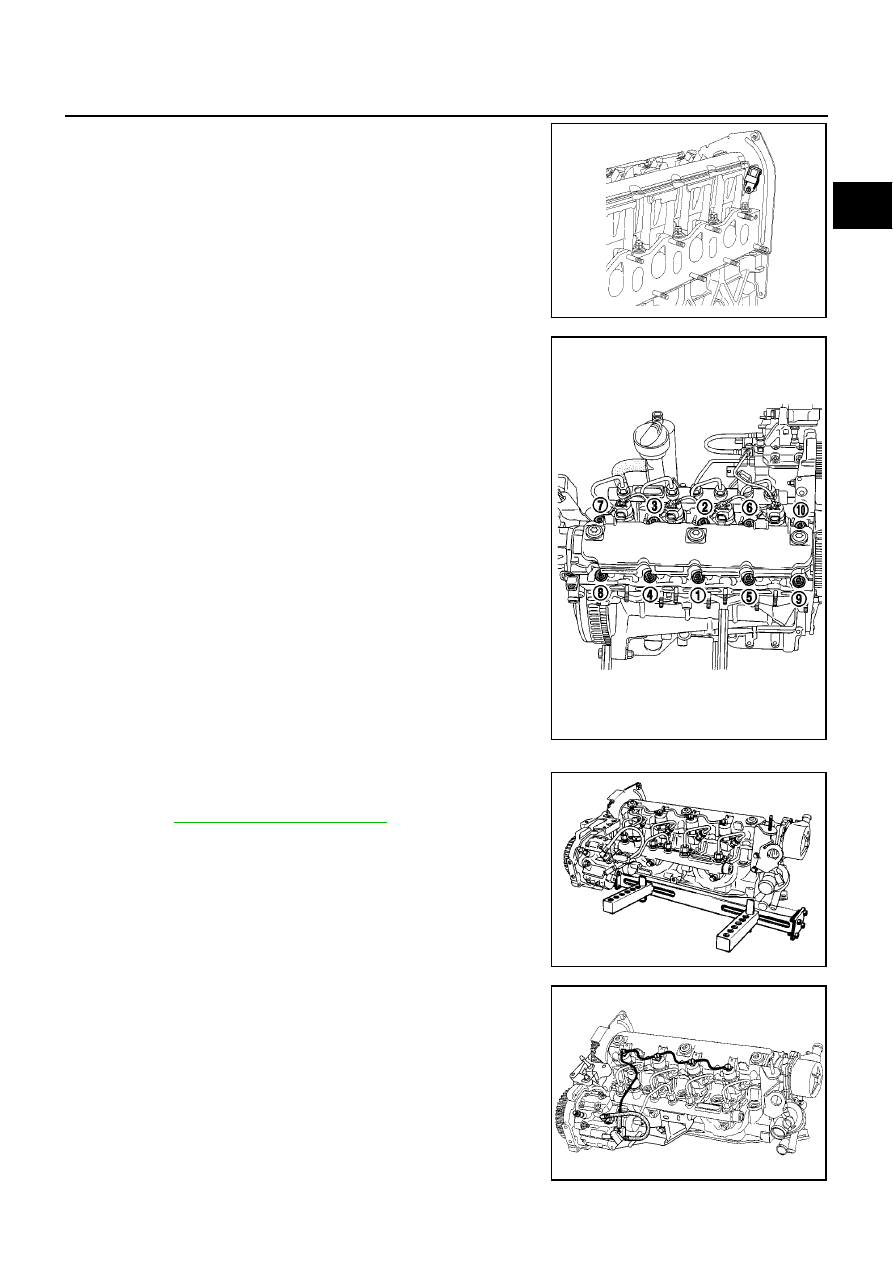

6.

Remove the camshaft position sensor.

7.

Remove the cylinder head bolts in the reverse order as shown,
then remove the cylinder head.

CYLINDER HEAD

1.

Place the cylinder head on Tool KV113B0200 (Mot. 1573).

●

Pay strict attention to the instructions regarding cleanliness.
Refer to

EM-127, "Cleanness & Safety"

.

2.

Remove the fuel return pipe.

●

Install the cleanliness blanking plates on the high-pressure
pump and the injector.

MBIB0719E

MBIB0668E

MBIB0720E

MBIB0722E

EM-172

[F9Q]

OVERHAUL

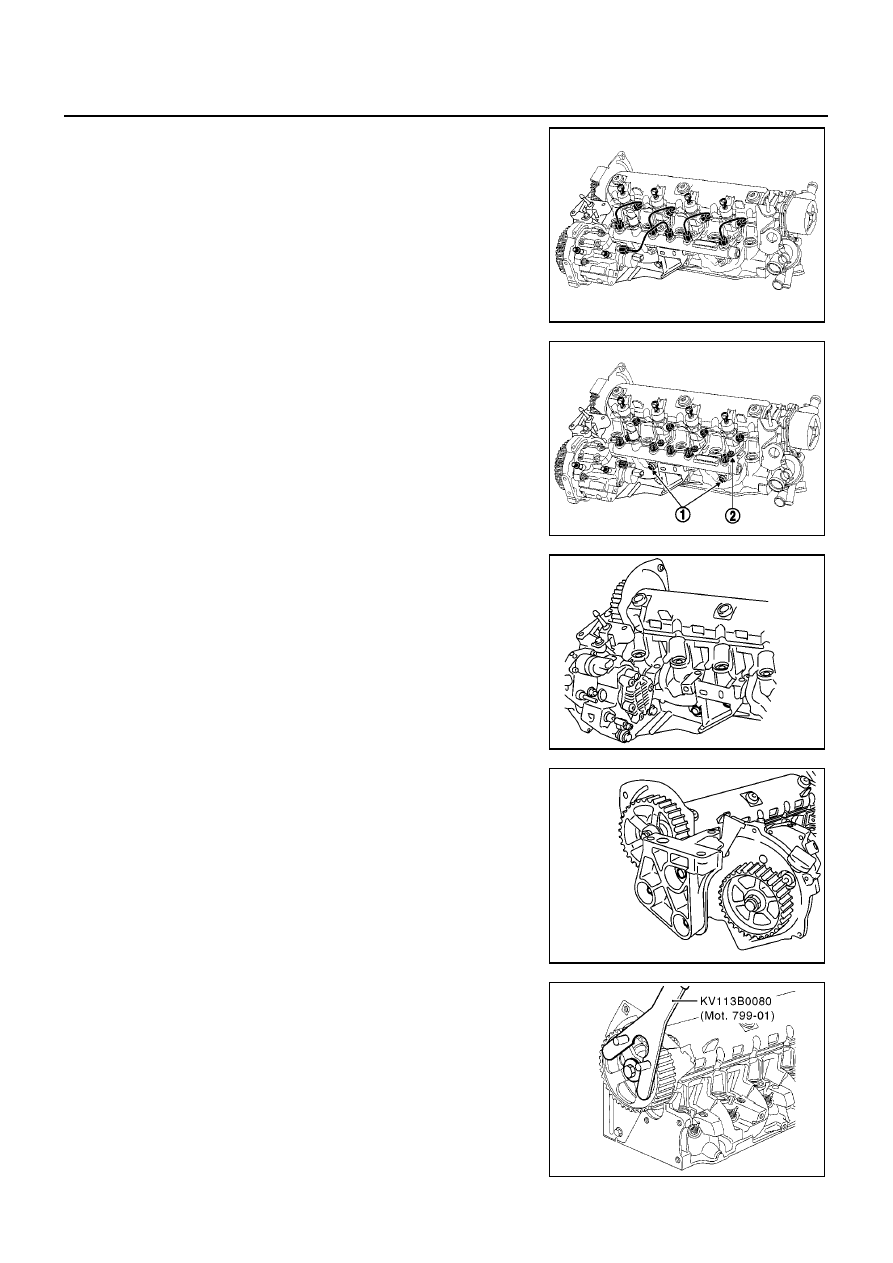

3.

Remove the high-pressure fuel pipes using Tool KV113E0010
(Mot. 1566).

●

Install the cleanliness blanking plates on the high-pressure
pump and the injectors.

4.

Remove the two common rail bolt (1).

5.

Remove the injector mounting bracket bolt (2).

6.

Remove the injector, installing cleanliness blanking plate on the
injector nose.

7.

Remove flame arrestor washer.

8.

Remove the rear high-pressure pump support bolt.

9.

Remove the cylinder head suspended mounting support bolt.

10. Remove high-pressure pump and cylinder head suspended

assembly from cylinder head.

●

If separate cylinder head suspended mounting and high-pres-
sure pump, refer to EC-xx, “

” (F9Q).

11. Remove the camshaft pulley bolt by blocking the pulley using

Tool KV113B0070 (Mot. 799-01).

MBIB0723E

MBIB0724E

MBIB0985E

MBIB0982E

MBIB0729E

OVERHAUL

EM-173

[F9Q]

C

D

E

F

G

H

I

J

K

L

M

A

EM

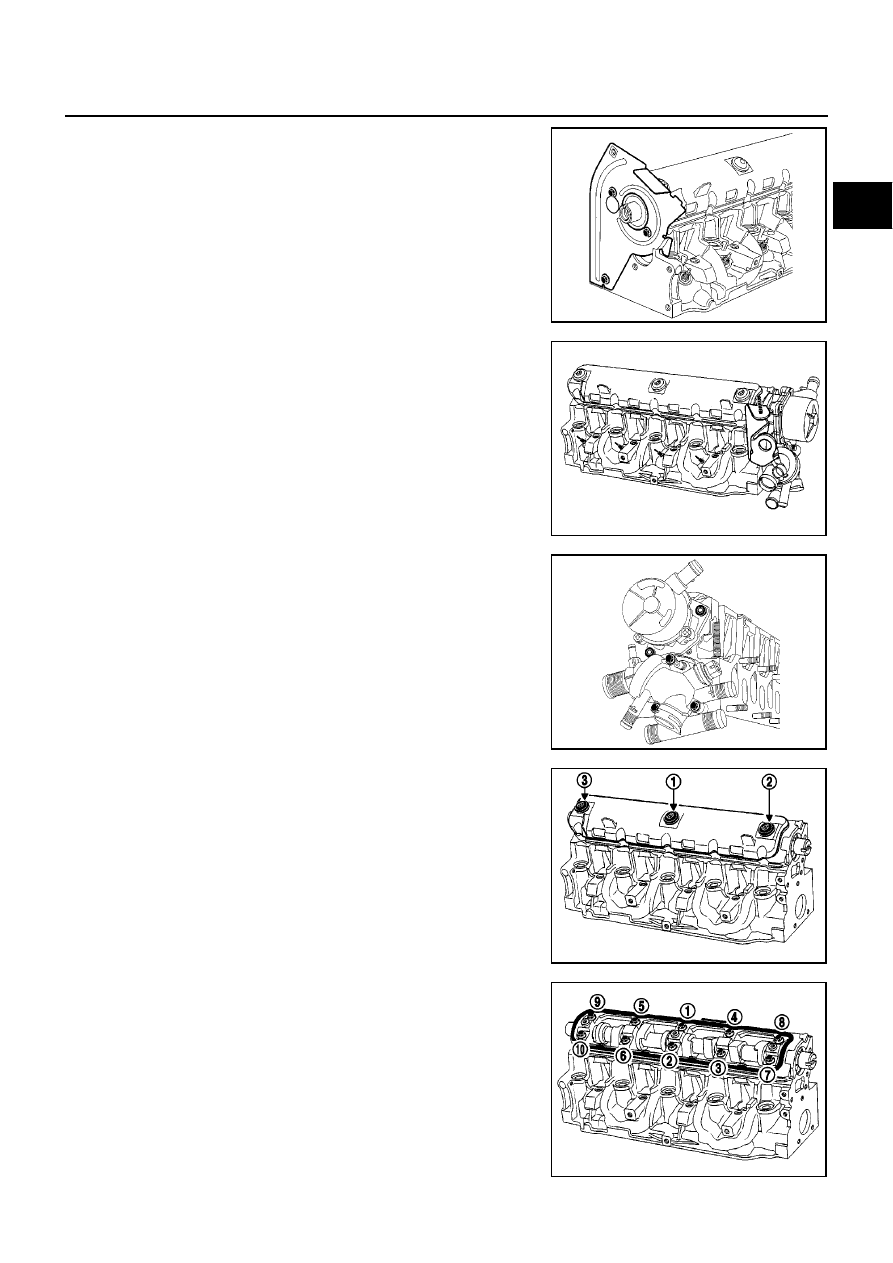

12. Remove the rear timing belt cover.

13. Remove the rear engine slinger.

14. Remove the glow plug using a 10 mm (0.39 in) articulated

wrench.

15. Remove the vacuum pump.

16. Remove the water outlet.

17. Remove the rocker cover bolts in the reverse order as shown.

18. Remove the camshaft bearing beam bolts in the reverse order

as shown.

MBIB0730E

MBIB0731E

MBIB0732E

MBIB0744E

MBIB0743E
