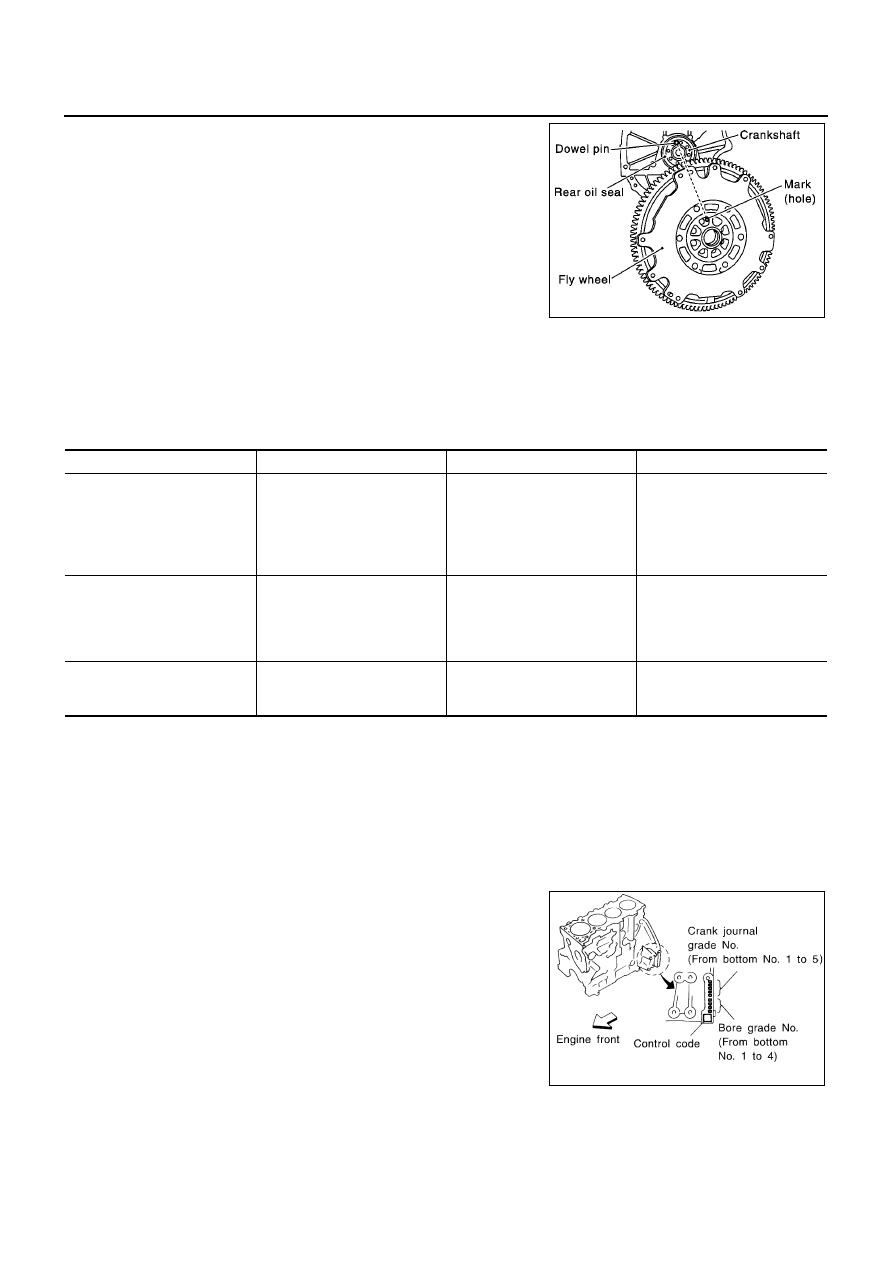

EM-102

[YD]

CYLINDER BLOCK

●

There is a mating mark on the clutch cover side, Refer it dur-
ing installation.

●

Holding ring gear with ring stopper (SST), tighten securing bolts with TORX bit (size: Q6T55 E9, Com-
mercial Service Tool).

●

Tighten bolts uniformly in a crisscross manner.

How to Select Piston and Bearing

EBS00SO5

DESCRIPTION

●

The identification grade stamped on each part is the grade for the dimension measured in new condition.
This grade cannot apply to reused parts.

●

For reused or repaired parts, measure the dimension accurately. Determine the grade by comparing the
measurement with the values of each selection table.

●

For details of the measurement method of each part, the reuse standards and the selection method of the
selective fitting parts, refer to the text.

HOW TO SELECT PISTON
When Using New Cylinder Block

1.

Identify the cylinder bore grade (No. 1, 2, or 3) on LH surface at
the rear of cylinder block.

2.

Select the piston of the same grade.

●

The part No. of piston is specified together with the piston pin as
an assembly.

PBIC0981E

Selection points

Selection parts

Selection items

Selection methods

Between cylinder block to
crankshaft

Main bearing

Main bearing grade (bearing
thickness)

Determined by match of cylin-
der block bearing housing
grade (inner diameter of hous-
ing) and crankshaft journal
grade (outer diameter of jour-
nal)

Between crankshaft to connect-
ing rod

Connecting rod bearing

Connecting rod bearing grade
(bearing thickness)

Combining service grades for
connecting rod bearing and
crankshaft pin outer diameter
determine connecting rod bear-
ing selection.

Between cylinder block to pis-
ton

Piston and piston pin assembly
The piston is available together
with piston pin as an assembly.

Piston grade (piston outer
diameter)

Piston grade = cylinder bore
grade (inner diameter of bore)

JEM208G

CYLINDER BLOCK

EM-103

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

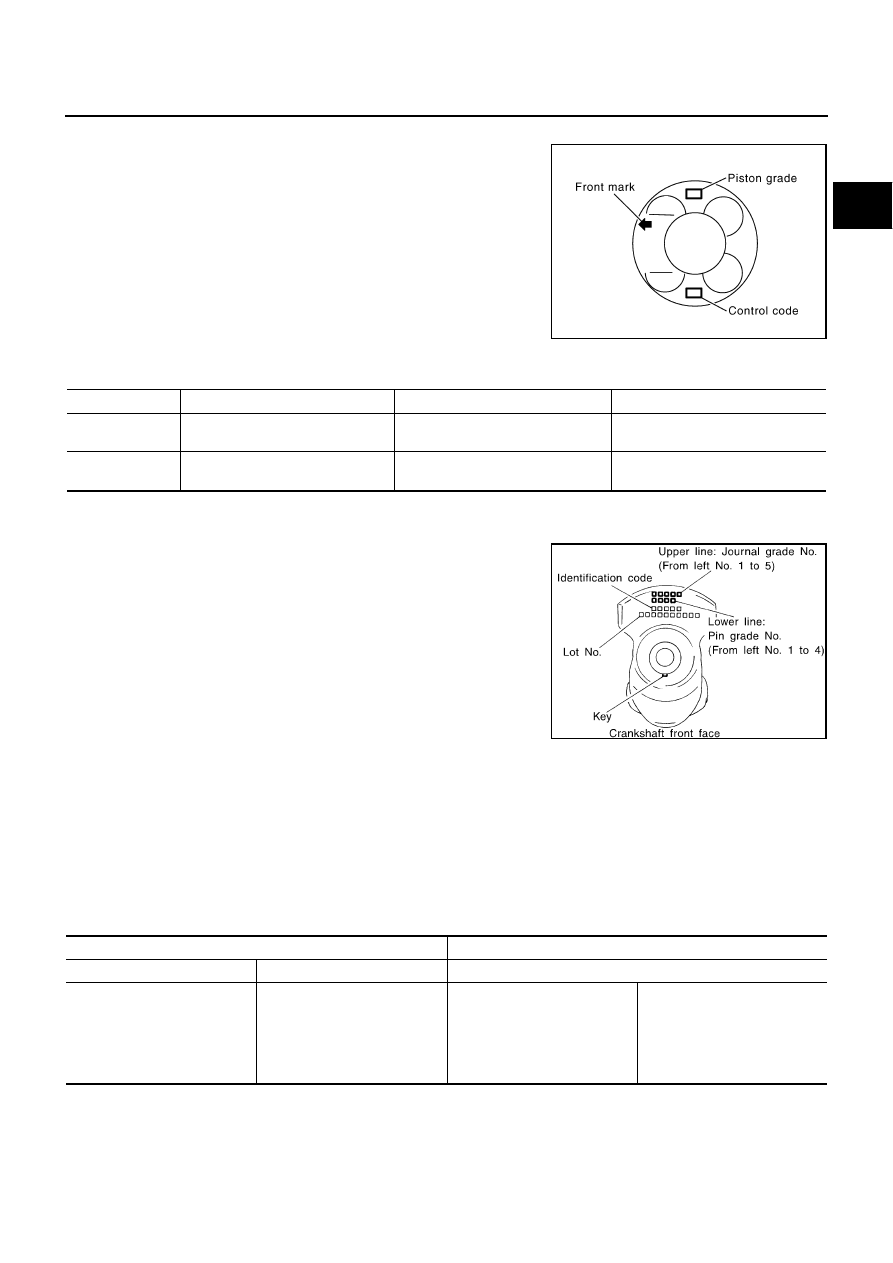

When Re-using an Old Cylinder Block

1.

Measure cylinder block bore inner diameter.

2.

Referring to “Cylinder block bore inner diameter” in “Piston
Selection Table”, determine the bore grade.

3.

Select the piston of the same grade.

Piston Selection Table

Unit: mm (in)

HOW TO SELECT CONNECTING ROD BEARING
When Using a New Crankshaft and Connecting Rod

1.

Identify the pin diameter grade (No. 0, 1, or 2) on front surface of
crankshaft.

2.

Select the connecting rod bearings of the same grade.

●

There is no grading for the inner diameter of the big end of the
connecting rod.

When Re-using the Removed Crankshaft and Connecting Rod

1.

Measure the inner diameter of the big end of the connecting rod and make sure it is within the specified
range.

2.

Measure the outer diameter of the crankshaft pin.

3.

Determine the crankshaft pin grade by comparing the measurement with the values under the column
“Crankshaft pin outer diameter” of the table below.

4.

Choose the bearings of the same grade.

Selection Table of connecting Rod Bearing

Unit: mm (in)

MBIA0025E

Grade (punched)

1

2

3

Cylinder bore
inner diameter

86.000 - 86.010(3.3858 - 3.3862)

86.010 - 86.020(3.3862 - 3.3866)

86.020 - 86.030(3.3866 - 3.3870)

Piston outer
diameter

85.928 - 85.942(3.3830 - 3.3835)

85.938 - 85.952(3.3834 - 3.3839)

85.948 - 85.962(3.3838 - 3.3843)

JEM215G

Connecting rod big end inner diameter

55.000 - 55.013 (2.1654 - 2.1659)

Crankshaft pin outer diameter

Grade (punched)

0 (no punching)

51.968 - 51.974

(2.0460 - 2.0462)

0

●

Bearing grade No.

●

Bearing thickness

●

Oil clearance

●

Identification color

STD 0

1.492 - 1.496

(0.0587 - 0.0589)

0.031 - 0.061

(0.0012 - 0.0024)

Black

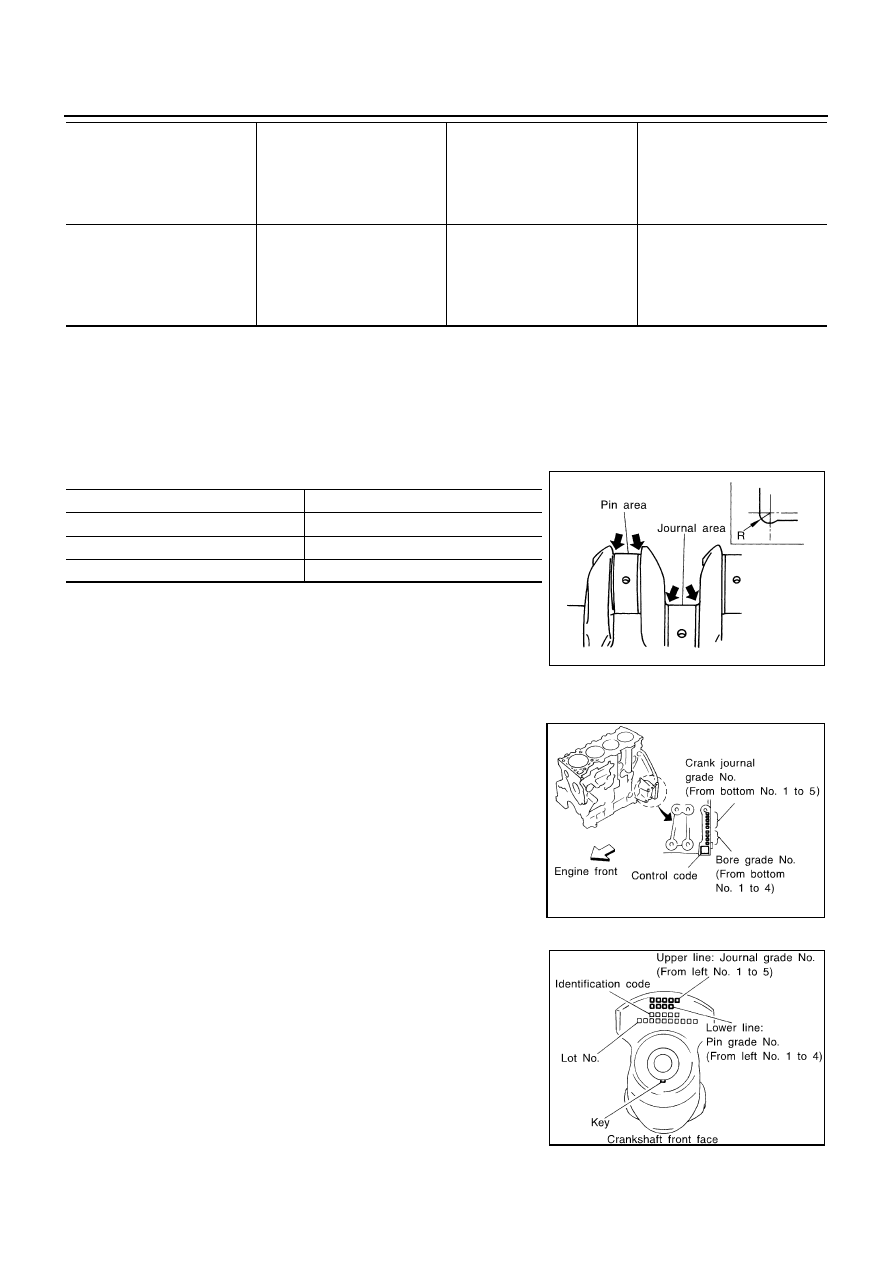

EM-104

[YD]

CYLINDER BLOCK

Under Size Bearing Usage

●

If bearing clearance is out of specifications for connecting rod bearings in standard size, use under size
bearings.

●

When using under size bearings, measure bearing inner diameter with bearing installed, and grind crank-
shaft pins to adjust clearance to specification.

Connecting Rod Bearing Under Size list

Unit: mm (in)

CAUTION:

When grinding the crankshaft journal to use an under size bear-
ing, avoid damaging the fillet R.

HOW TO SELECT MAIN BEARING
When Using a New Cylinder Block and Crankshaft

1.

Identify the bearing housing grade (No. 0, 1, or 2) on LH surface
at the rear of the cylinder block, and locate the applicable grade
on the “Grade” row in the table below.

2.

Identify the journal grade (No. 0, 1, or 2) on the front surface of
the crankshaft, and locate the applicable grade under the
“Grade” column on the table.

3.

The main bearing to be used (STD 0 to STD 4) can be located
in the cell where the row and column cross.

When Re-using Removed Cylinder Block and Crankshaft

1.

Measure the inner diameter of cylinder block main bearing hous-
ing.

2.

Locate the applicable cell where the measurement falls, on
“Inner diameter of cylinder block main bearing housing” row on
the table.

3.

Measure the outer diameter of the crankshaft journal.

4.

Locate the applicable cell where the measurement falls, under
“Crankshaft journal outer diameter” column on the table.

5.

The main bearing to be used (STD 0 to STD 4) can be located in
the cell where the row and column cross.

51.961 - 51.968

(2.0457 - 2.0460)

1

●

Bearing grade No.

●

Bearing thickness

●

Oil clearance

●

Identification color

STD 1

1.496 - 1.500

(0.0589 - 0.0591)

0.031 - 0.061

(0.0012 - 0.0024)

Brown

51.954 - 51.961

(2.0454 - 2.0457)

2

●

Bearing grade No.

●

Bearing thickness

●

Oil clearance

●

Identification color

STD 2

1.500 - 1.504

(0.0591 - 0.0592)

0.031 - 0.061

(0.0012 - 0.0024)

Green

Size

Thickness

US 0.08 (0.0031)

1.536 - 1.540 (0.0605 - 0.0606)

US 0.12 (0.0047)

1.556 - 1.560 (0.0613 - 0.0614)

US 0.25 (0.0098)

1.621 - 1.625 (0.0638 - 0.0640)

Standard dimension R

: 1.5 - 1.7 mm (0.0591 - 0.0669 in)

JEM216G

JEM208G

JEM215G

CYLINDER BLOCK

EM-105

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

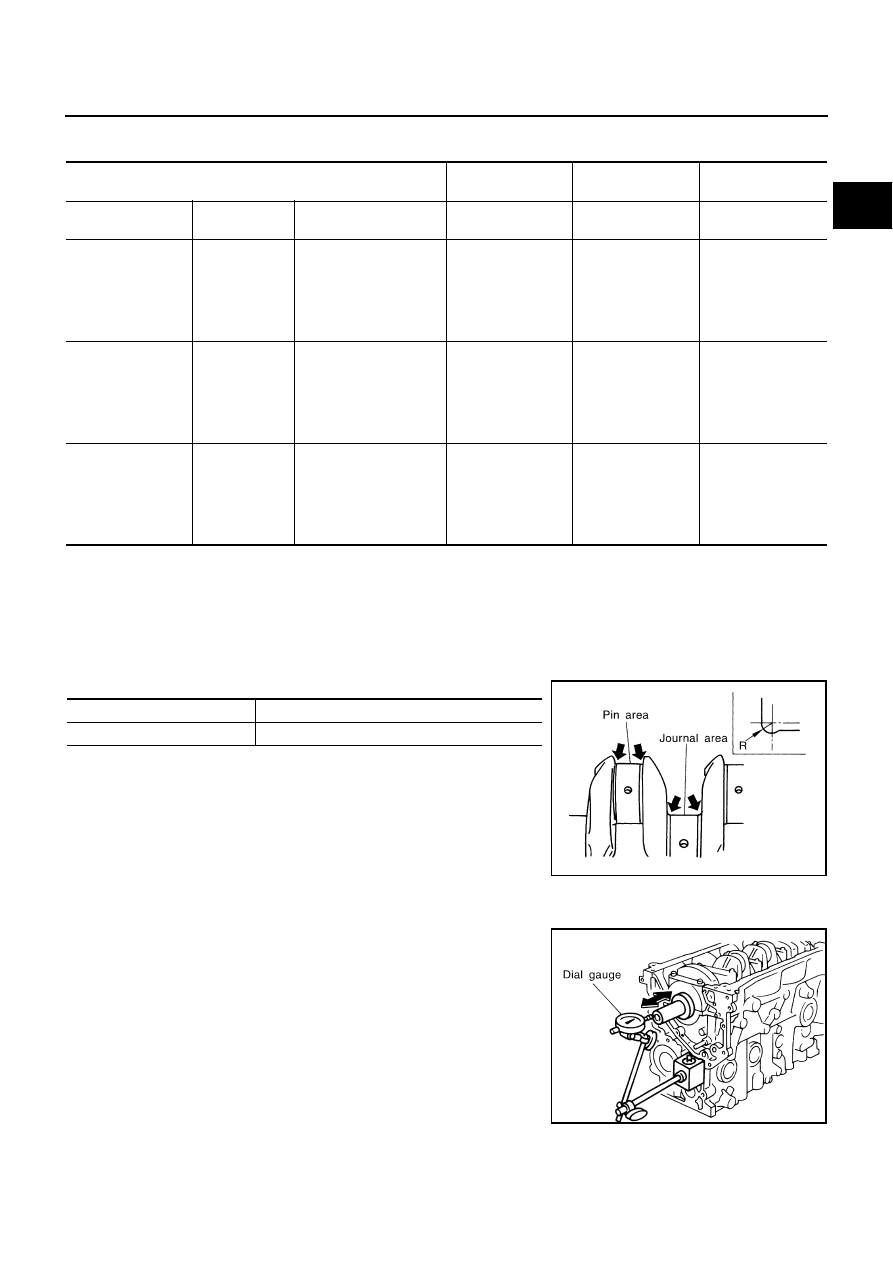

Main Bearing Grade Table

Unit: mm (in)

Under Size Bearing Usage

●

If bearing clearance is out of specifications for connecting rod bearings in standard size, use under size
bearings.

●

When using under size bearings, measure bearing inner diameter with bearing installed, and grind crank-
shaft journals to adjust clearance to specification.

Main Bearing Under Size List

Unit: mm (in)

CAUTION:

When grinding crank journals to use undersize bearings, keep
corners radius of fillet. (All journals)

Inspection After Disassembly

EBS00SO6

CRANKSHAFT SIDE CLEARANCE

●

Using dial indicator, measure crankshaft travel amount by mov-
ing the crankshaft forward or backward.

●

If the value exceeds the limit, replace thrust bearings with new
ones and measure again.
If the measurement exceeds the limit again, replace crankshaft
with a new one.

Inner diameter of cylinder block main bearing housing

66.654 - 66.663

(2.6242 - 2.6245)

66.663 - 66.672

(2.6245 - 2.6249)

66.672 - 66.681

(2.6249 - 2.6252)

Crankshaft journal

outer diameter

Grade

(punched)

0

1

2

62.967 - 62.975

(2.4790 - 2.4793)

0

●

Bearing grade No.

●

Bearing thickness

●

Oil clearance

●

Identification color

STD 0

1.816 - 1.820

(0.0715 - 0.0717)

0.039 - 0.066

(0.0015 - 0.0026)

Black

STD 1

1.820 - 1.824

(0.0717 - 0.0718)

0.039 - 0.066

(0.0015 - 0.0026)

red

STD 2

1.824 - 1.828

(0.0718 - 0.0720)

0.039 - 0.066

(0.0015 - 0.0026)

Green

62.959 - 62.967

(2.4787 - 2.6790)

1

●

Bearing grade No.

●

Bearing thickness

●

Oil clearance

●

Identification color

STD 1

1.820 - 1.824

(0.0717 - 0.0718)

0.039 - 0.066

(0.0015 - 0.0026)

red

STD 2

1.824 - 1.828

(0.0718 - 0.0720)

0.039 - 0.066

(0.0015 - 0.0026)

Green

STD 3

1.828 - 1.832

(0.0720 - 0.0721)

0.039 - 0.066

(0.0015 - 0.0026)

Yellow

62.951 - 62.959

(2.4784 - 2.4787)

2

●

Bearing grade No.

●

Bearing thickness

●

Oil clearance

●

Identification color

STD 2

1.824 - 1.828

(0.0718 - 0.0720)

0.039 - 0.066

(0.0015 - 0.0026)

Green

STD 3

1.828 - 1.832

(0.0720 - 0.0721)

0.039 - 0.066

(0.0015 - 0.0026)

Yellow

STD 4

1.832 - 1.836

(0.0721 - 0.0723)

0.039 - 0.066

(0.0015 - 0.0026)

Blue

Size

Thickness

US 0.25(0.0098)

1.949 - 1.953 (0.0767 - 0.0769)

Standard dimension R

: 1.5 - 1.7 mm (0.0591 - 0.0669 in)

JEM216G

Stan-
dard

: 0.10 - 0.25 mm (0.0039 - 0.0098 in)

Limit

: 0.30 mm (0.0118 in)

JEM202G
