ASCD INDICATOR

EC-649

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

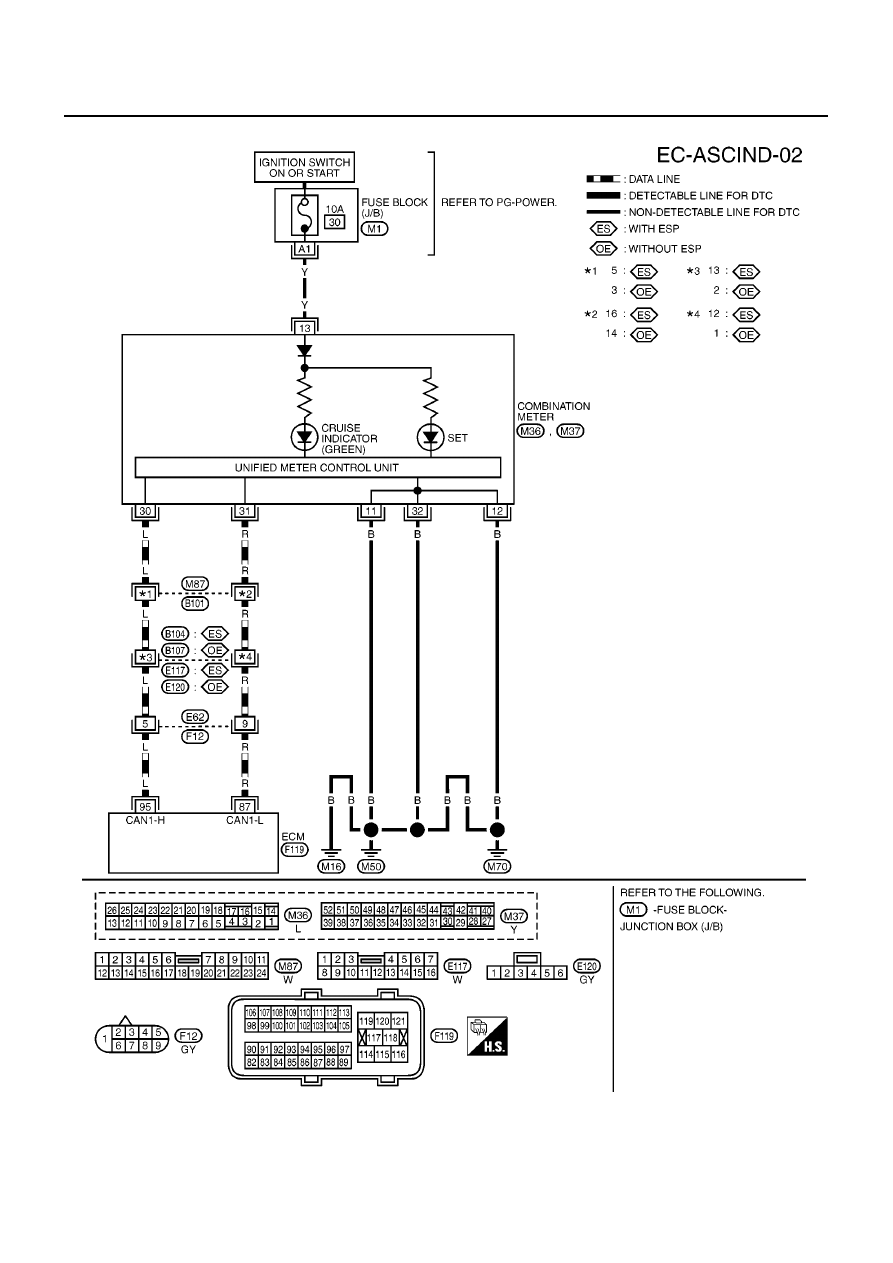

Wiring Diagram—LHD Models

EBS015DM

MBWA0611E

EC-650

[YD (WITHOUT EURO-OBD)]

ASCD INDICATOR

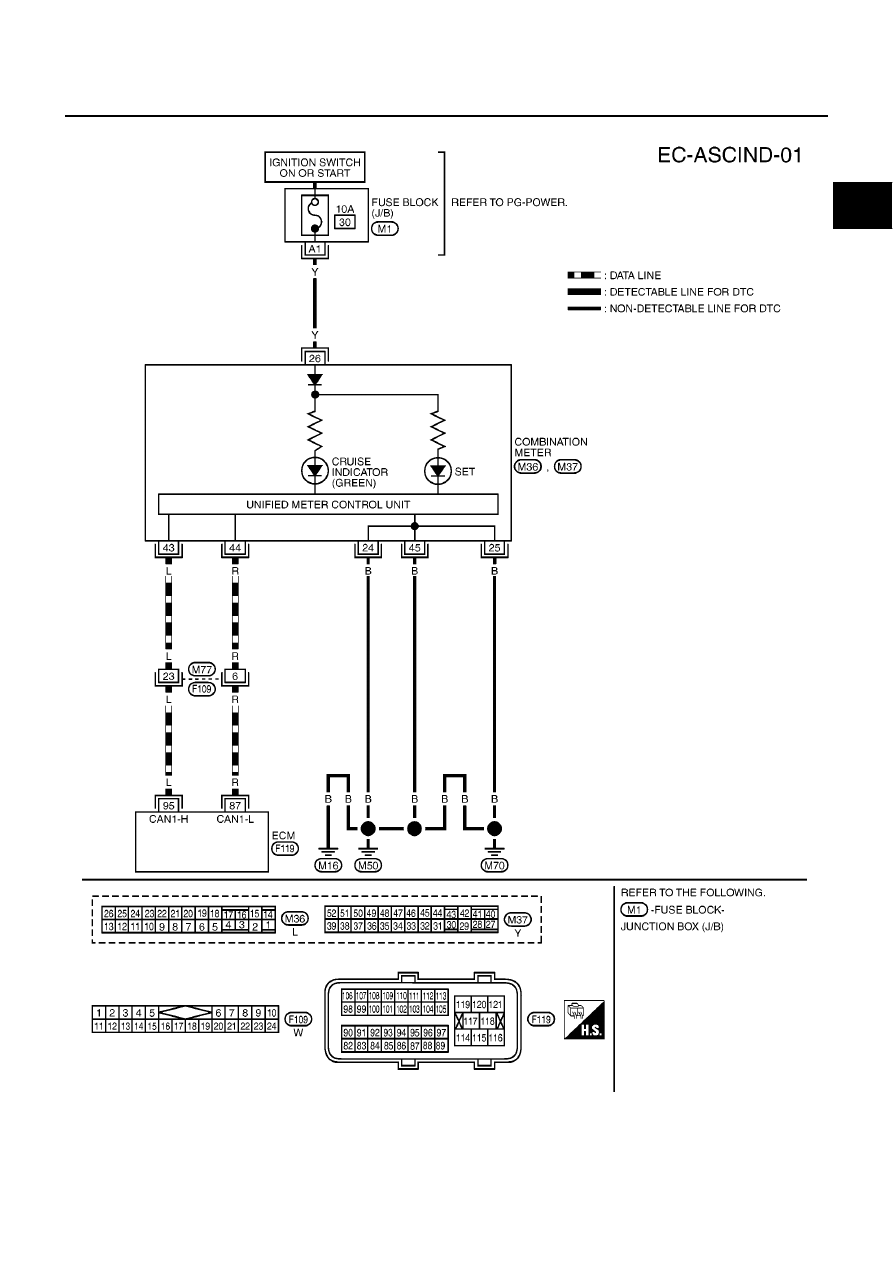

Wiring Diagram—RHD Models

EBS015DN

MBWA0612E

ASCD INDICATOR

EC-651

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

Diagnostic Procedure

EBS015DO

1.

CHECK OVERALL FUNCTION

Check ASCD indicator under the following conditions.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 2.

2.

CHECK DTC

Check that DTC U1000 is not displayed.
OK or NG

OK

>> Perform trouble diagnoses for DTC U1000. Refer to

EC-416, "DTC U1000 CAN COMMUNICA-

TION LINE"

.

NG

>> GO TO 3.

3.

CHECK COMBINATION METER OPERATION

Does combination meter operate normally?
Yes or No

Yes

>> GO TO 4.

No

>> Check combination meter circuit. Refer to

DI-4, "COMBINATION METERS (LHD MODELS)"

or

DI-4, "COMBINATION METERS (LHD MODELS)"

.

4.

CHECK INTERMITTENT INCIDENT

Refer to

EC-408, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

ASCD INDICATOR

CONDITION

SPECIFICATION

CRUISE LAMP

●

Ignition switch: ON

●

ON/OFF switch: Pressed at
the first time

→

at the 2nd time

ON

→

OFF

SET LAMP

●

ON/OFF switch: ON

●

When vehicle speed is
between 40 km/h (25 MPH)
and 185 km/h (115 MPH)

●

COAST/SET switch pressed

ON

●

COAST/SET switch released

OFF

EC-652

[YD (WITHOUT EURO-OBD)]

MI & DATA LINK CONNECTORS

MI & DATA LINK CONNECTORS

PFP:24814

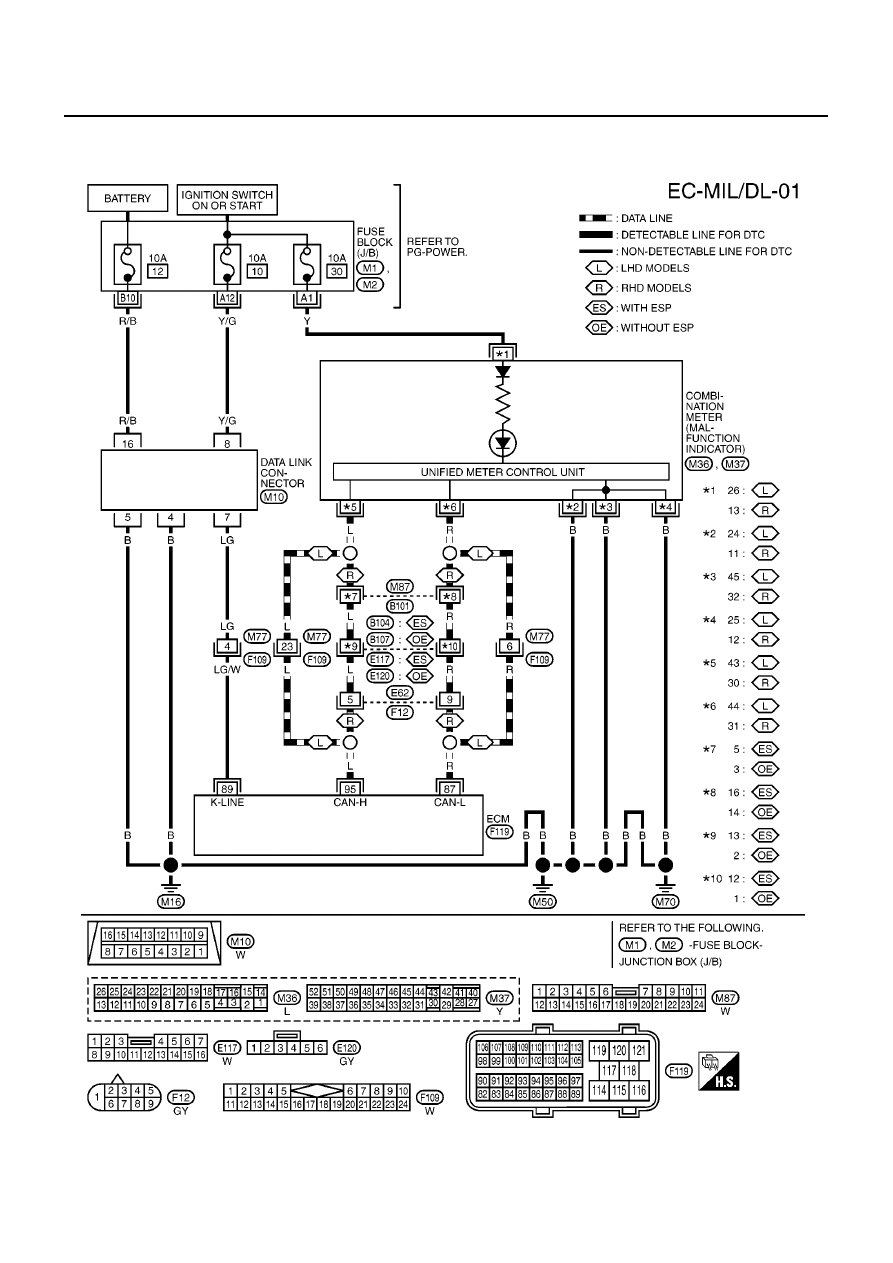

Wiring Diagram

EBS015DP

MBWA0392E
