PSP SWITCH

EC-645

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

5.

CHECK INTERMITTENT INCIDENT

Refer to

EC-408, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

Component Inspection

EBS015DC

POWER STEERING PRESSURE SWITCH

1.

Disconnect power steering pressure switch harness connector and then start engine.

2.

Check continuity between power steering pressure switch termi-
nal 1 and 2 under the following conditions.

Removal and Installation

EBS015DD

Refer to PS section in P12 ESM (SM2E00-1P12E0E).

Conditions

Continuity

Steering wheel is being fully turned.

Yes

Steering wheel is not being turned.

No

MBIB0624E

EC-646

[YD (WITHOUT EURO-OBD)]

START SIGNAL

START SIGNAL

PFP:48750

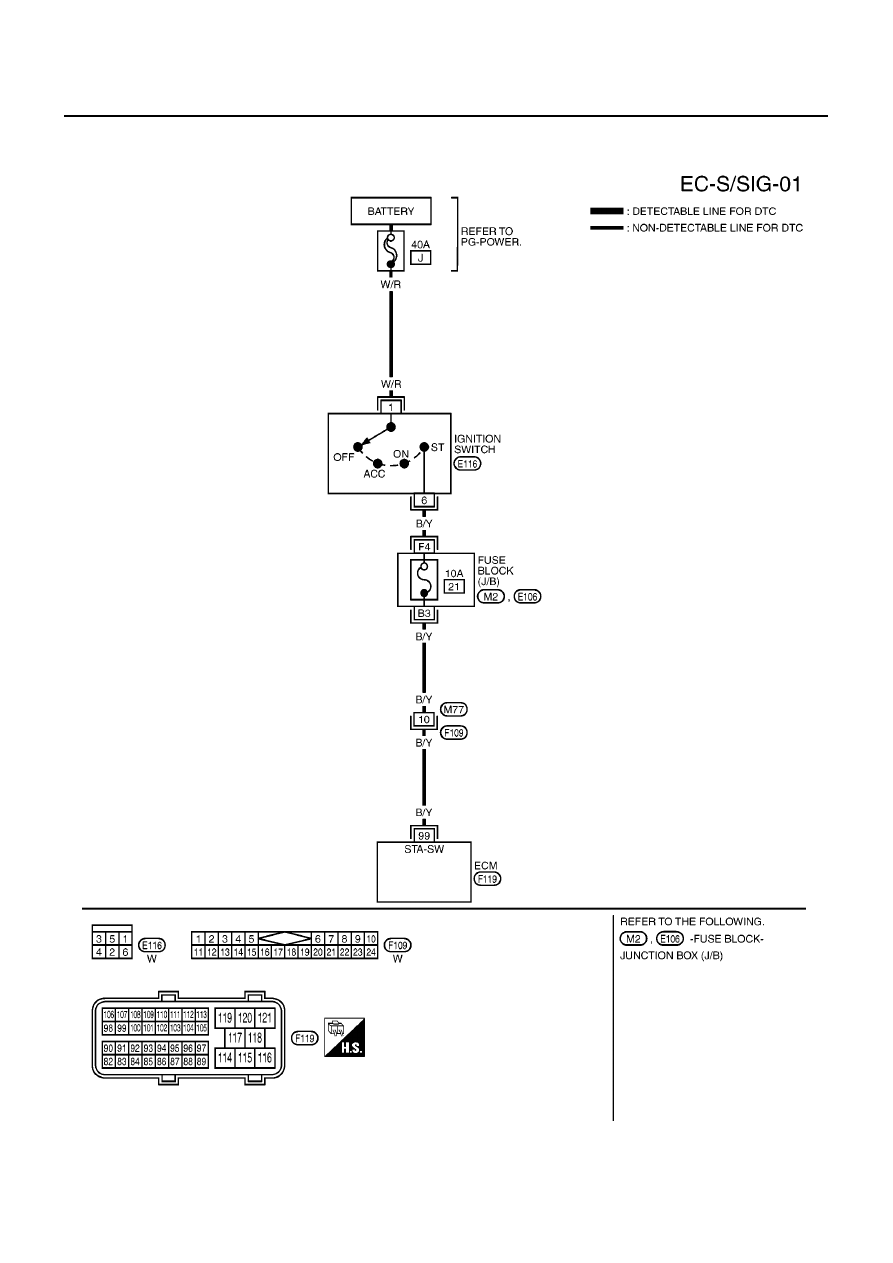

Wiring Diagram

EBS015DE

MBWA0390E

START SIGNAL

EC-647

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

Diagnostic Procedure

EBS015DF

1.

CHECK START SIGNAL OVERALL FUNCTION

With CONSULT-II

1.

Turn ignition switch ON.

2.

Check “START SIGNAL” in “DATA MONITOR” mode with CON-
SULT-II under the following conditions.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 2.

2.

CHECK START SIGNAL INPUT SIGNAL CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect ECM harness connector and ignition switch harness connector.

3.

Check harness continuity between ECM terminal 99 and ignition switch terminal 6.
Refer to Wiring Diagram.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 4.

NG

>> GO TO 3.

3.

DETECT MALFUNCTIONING PART

Check the following.

●

10A fuse

●

Harness connectors M77, F109

●

Fuse block (J/B) connectors M2, E106

●

Harness for open or short between ECM and ignition switch

>> Repair open circuit or short to ground or short to power in harness or connectors.

4.

CHECK INTERMITTENT INCIDENT

Refer to

EC-408, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

Condition

START SIGNAL

Ignition switch ON

OFF

Ignition switch START

ON

PBIB0433E

Continuity should exist.

EC-648

[YD (WITHOUT EURO-OBD)]

ASCD INDICATOR

ASCD INDICATOR

PFP:24814

Component Description

EBS015DL

ASCD indicator lamp illuminates to indicate ASCD operation status. Lamp has two indicators, CRUISE and
SET, and is integrated in combination meter.
CRUISE indicator illuminates when ON/OFF switch on ASCD steering switch is turned ON to indicated that
ASCD system is ready for operation.
SET indicator illuminates when following conditions are met.

●

CRUISE indicator is illuminated.

●

SET/COAST switch on ASCD steering switch is turned ON while vehicle speed is within the range of
ASCD setting.

SET indicator remains lit during ASCD control.
Refer to

EC-653, "AUTOMATIC SPEED CONTROL DEVICE (ASCD)"

for the ASCD function.
