DTC P0652, P0653 SENSOR POWER SUPPLY

EC-557

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

5.

CHECK INTERMITTENT INCIDENT

Refer to

EC-408, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

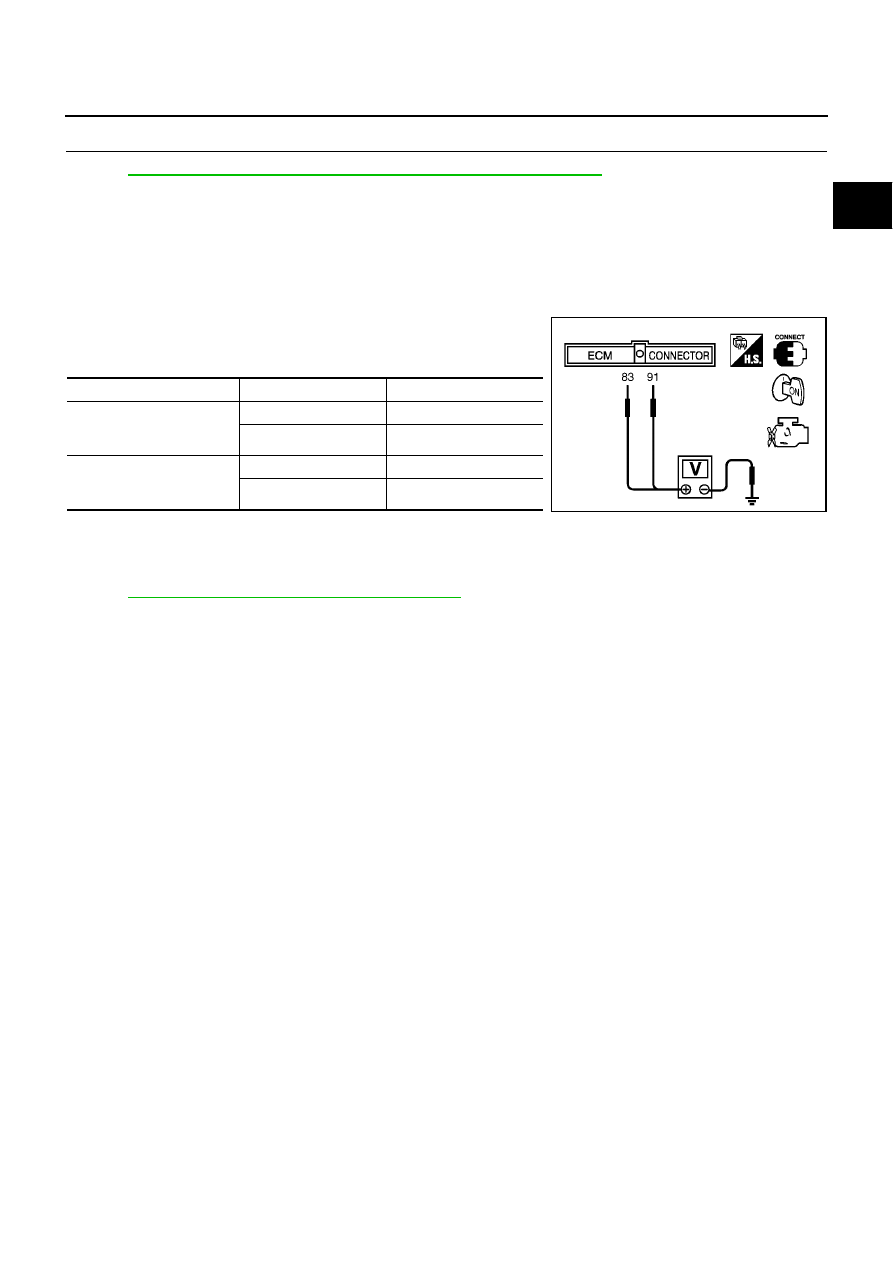

Component Inspection

EBS0159O

ACCELERATOR PEDAL POSITION SENSOR

1.

Reconnect all harness connectors disconnected.

2.

Turn ignition switch ON.

3.

Check voltage between ECM terminals 83 (APP sensor 1 sig-
nal), 91 (APP sensor 2 signal) and engine body under the fol-
lowing conditions.

4.

If NG, replace accelerator pedal assembly.

Removal and Installation

EBS0159P

ACCELERATOR PEDAL

Refer to

ACC-2, "ACCELERATOR CONTROL SYSTEM"

.

Terminal

Accelerator pedal

Voltage

83

(Accelerator pedal position

sensor 1)

Fully released

0.5 - 1.0V

Fully depressed

4.2 - 5.2V

91
(Accelerator pedal position
sensor 2)

Fully released

0.4 - 0.7V

Fully depressed

2.2 - 2.7V

MBIB0615E

EC-558

[YD (WITHOUT EURO-OBD)]

DTC P0686 ECM RELAY

DTC P0686 ECM RELAY

PFP:25230

ECM Terminals and Reference valve

EBS0159Q

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

On Board Diagnosis Logic

EBS0159R

The MI will not light up for this self-diagnosis.

DTC Confirmation Procedure

EBS0159S

NOTE:
If DTC Confirmation Procedure has been previously conducted, always turn ignition switch OFF and wait at
least 10 seconds before conducting the next test.

WITH CONSULT-II

1.

Turn ignition switch ON and then turn OFF.

2.

Wait at least 30 seconds.

3.

Turn ignition switch ON.

4.

Select “DATA MONITOR” mode with CONSULT-II.

5.

If DTC is detected, go to

EC-560, "Diagnostic Procedure"

.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage)

105

G

ECM relay (self-shutoff)

[Ignition switch ON]
[Ignition switch OFF]

●

For a few seconds after turning ignition
switch OFF

Approximately 1.2V

[Ignition switch OFF]

●

More than a few seconds after turning igni-
tion switch OFF

BATTERY VOLTAGE
(11 - 14V)

113

G

ECM relay (self-shutoff)

[Ignition switch ON]
[Ignition switch OFF]

●

For a few seconds after turning ignition
switch OFF

Approximately 1.2V

[Ignition switch OFF]

●

More than a few seconds after turning igni-
tion switch OFF

BATTERY VOLTAGE
(11 - 14V)

119

120

R
R

Power supply for ECM

[Ignition switch ON]

BATTERY VOLTAGE
(11 - 14V)

DTC No.

Trouble diagnosis name

DTC detecting condition

Possible cause

P0686

ECM relay circuit

ECM detects ECM relay is stuck closed even if
ignition switch OFF.

●

Harness or connectors
(The ECM relay circuit is shorted.)

●

ECM relay

SEF817Y

DTC P0686 ECM RELAY

EC-559

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

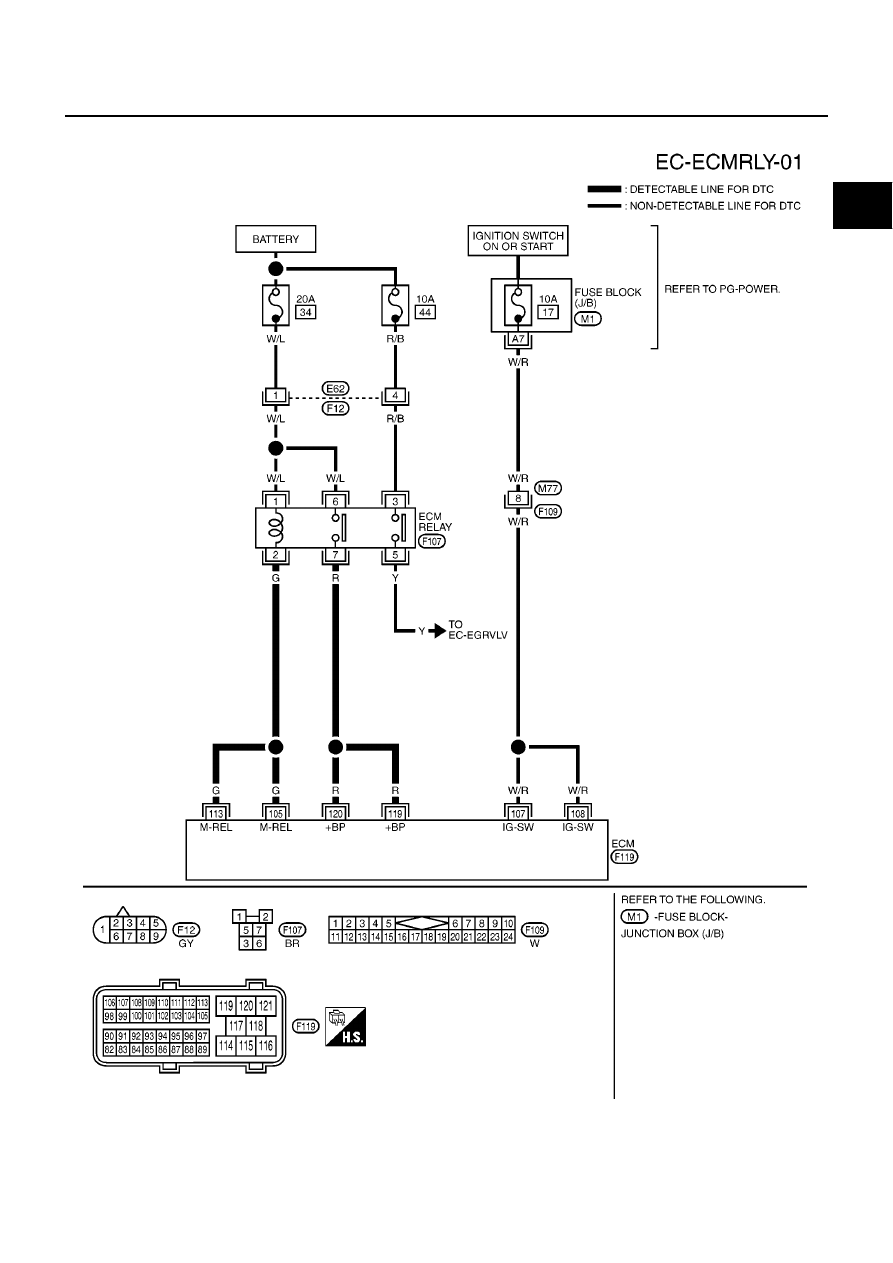

Wiring Diagram

EBS0159T

MBWA0649E

EC-560

[YD (WITHOUT EURO-OBD)]

DTC P0686 ECM RELAY

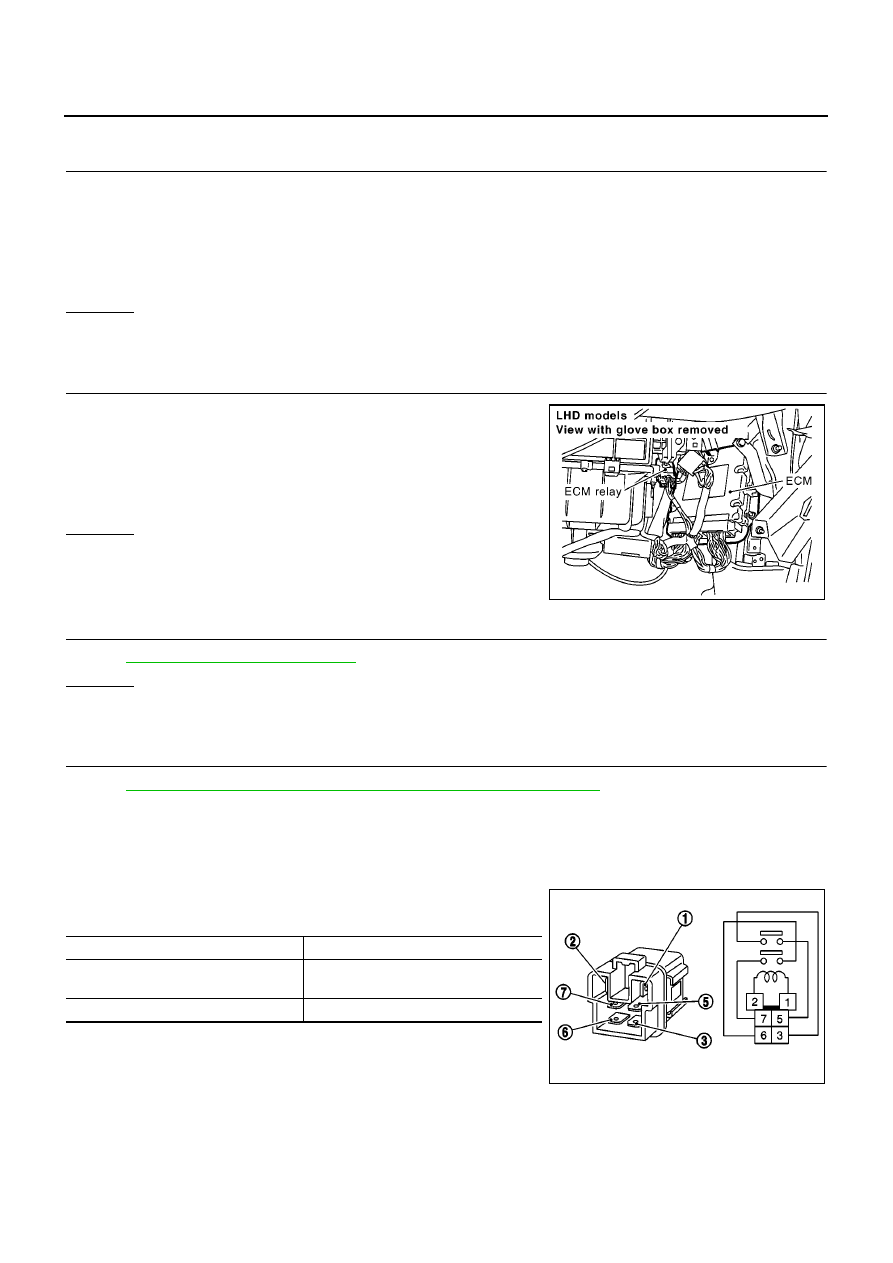

Diagnostic Procedure

EBS0159U

1.

CHECK ECM OUTPUT SIGNAL CIRCUIT FOR SHORT TO GROUND

1.

Turn ignition switch OFF.

2.

Disconnect ECM harness connector.

3.

Check harness continuity between ECM terminals 105, 113 and ground.
Refer to Wiring Diagram.

OK or NG

OK

>> GO TO 2.

NG

>> Repair short to ground in harness or connectors.

2.

CHECK ECM INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Disconnect ECM relay.

2.

Check harness continuity between ECM terminals 119, 120 and
ECM relay terminal 7. Refer to Wiring Diagram.

3.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 3.

NG

>> Repair open circuit or short to ground or short to power

in harness or connectors.

3.

CHECK ECM RELAY

Refer to

EC-560, "Component Inspection"

.

OK or NG

OK

>> GO TO 4.

NG

>> Replace ECM relay.

4.

CHECK INTERMITTENT INCIDENT

Refer to

EC-408, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

Component Inspection

EBS0159V

ECM RELAY

1.

Apply 12V direct current between ECM relay terminals 1 and 2.

2.

Check continuity between relay terminals 3 and 5, 6 and 7.

3.

If NG, replace ECM relay.

Continuity should not exist.

Continuity should exist.

MBIB1086E

Condition

Continuity

12V direct current supply between ter-
minals 1 and 2

Yes

OFF

No

PBIB0077E
