Nissan Primera P12. Manual - part 336

DTC P0504 ASCD BRAKE SWITCH

EC-529

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

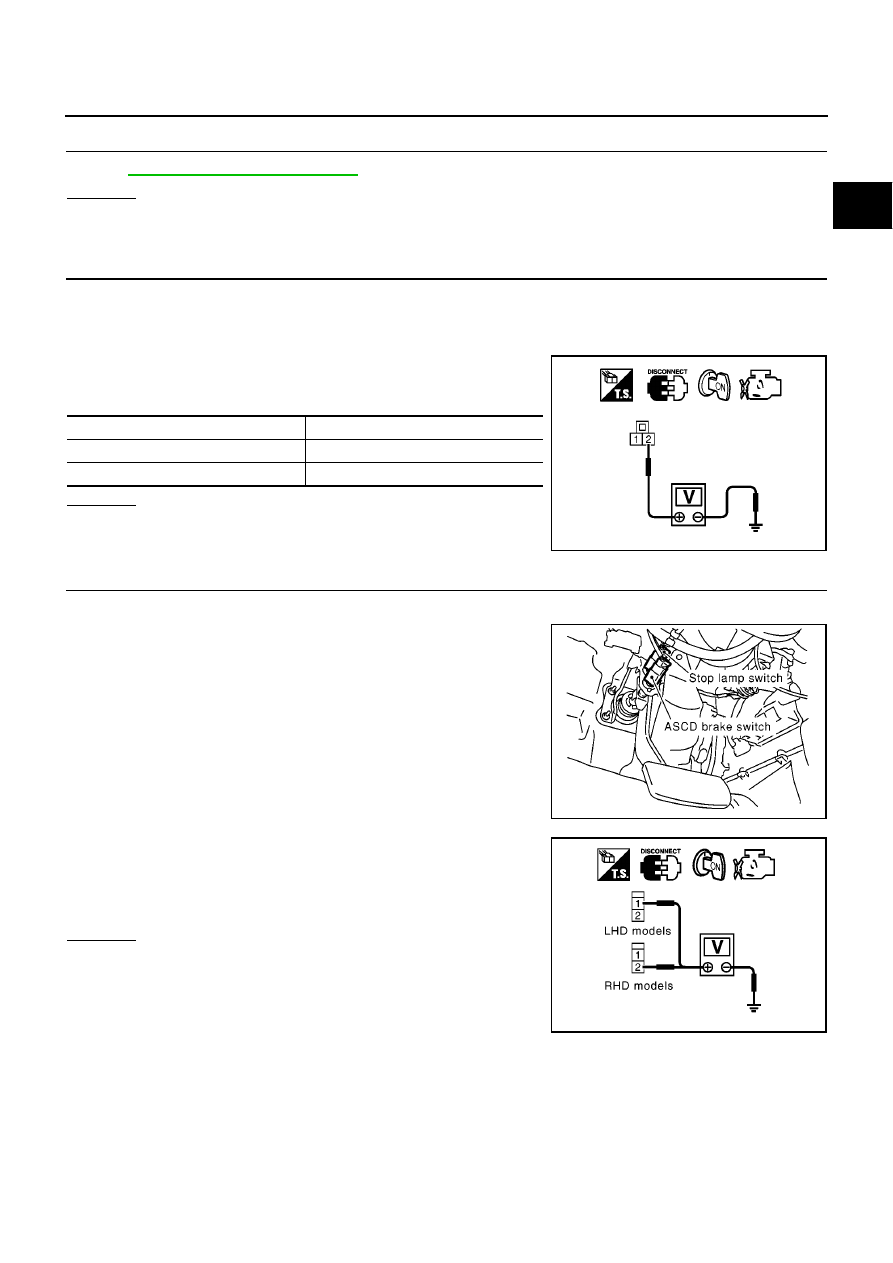

7.

CHECK STOP LAMP SWITCH

Refer to

EC-531, "Component Inspection"

.

OK or NG

OK

>> GO TO 16.

NG

>> Replace stop lamp switch.

8.

CHECK ASCD BRAKE SWITCH CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect ASCD clutch switch harness connector.

3.

Turn ignition switch ON.

4.

Check voltage between ASCD clutch switch terminal 2 and
ground under the following conditions with CONSULT-II or
tester.

OK or NG

OK

>> GO TO 13.

NG

>> GO TO 9.

9.

CHECK ASCD BRAKE SWITCH POWER SUPPLY CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect ASCD brake switch harness connector.

3.

Turn ignition switch ON.

4.

Check voltage between ASCD brake switch terminal 1 (LHD
models) or 2 (RHD models) and ground with CONSULT-II or
tester.

OK or NG

OK

>> GO TO 11.

NG

>> GO TO 10.

CONDITION

VOLTAGE

When brake pedal is released

Battery voltage

When brake pedal is depressed

Approx. 0V

MBIB0237E

MBIB0235E

Voltage: Battery voltage

MBIB1082E

EC-530

[YD (WITHOUT EURO-OBD)]

DTC P0504 ASCD BRAKE SWITCH

10.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors F106, M78

●

Harness for open or short between ASCD brake switch and ECM relay

●

Harness for open or short between ASCD brake switch and ECM

>> Repair open circuit or short to ground or short to power in harness or connectors.

11.

CHECK ASCD BRAKE SWITCH INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Check harness continuity between ASCD brake switch terminal 2 (LHD models) or 1 (RHD models) and
ASCD brake clutch switch terminal 2.
Refer to Wiring Diagram.

3.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 12.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

12.

CHECK ASCD BRAKE SWITCH

Refer to

EC-531, "Component Inspection"

.

OK or NG

OK

>> GO TO 16.

NG

>> Replace ASCD brake switch.

13.

CHECK ASCD CLUTCH SWITCH INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Disconnect ECM harness connector.

3.

Check harness continuity between ECM terminal 101 and ASCD clutch switch terminal 1.
Refer to Wiring Diagram.

4.

Also check harness for short to ground or short to power.

OK or NG

OK

>> GO TO 15.

NG

>> GO TO 14.

14.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors M77, F109

●

Harness for open or short between ECM and ASCD clutch switch

>> Repair open circuit or short to ground or short to power in harness or connectors.

15.

CHECK ASCD CLUTCH SWITCH

Refer to

EC-531, "Component Inspection"

.

OK or NG

OK

>> GO TO 16.

NG

>> Replace ASCD clutch switch.

Continuity should exist.

Continuity should exist.

DTC P0504 ASCD BRAKE SWITCH

EC-531

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

16.

CHECK INTERMITTENT INCIDENT

Refer to

EC-408, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

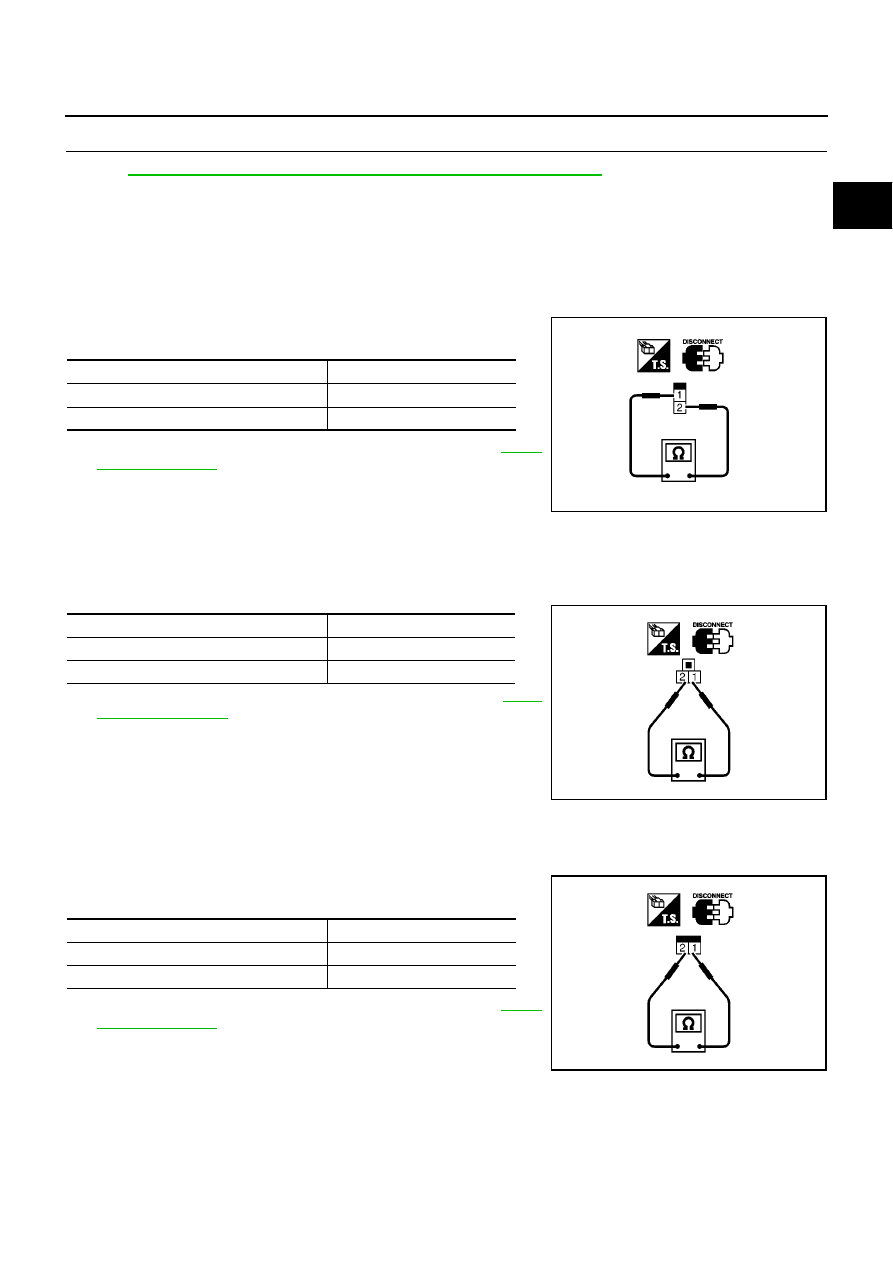

Component Inspection

EBS0158F

ASCD BRAKE SWITCH

1.

Turn ignition switch OFF.

2.

Disconnect ASCD brake switch harness connector.

3.

Check harness continuity between ASCD brake switch terminals
1 and 2 under the following conditions.

If NG, adjust ASCD brake switch installation, refer to

BR-6,

"BRAKE PEDAL"

, and perform step 3 again.

ASCD CLUTCH SWITCH

1.

Turn ignition switch OFF.

2.

Disconnect ASCD clutch switch harness connector.

3.

Check harness continuity between ASCD clutch switch terminals 1 and 2 under the following conditions.

If NG, adjust ASCD clutch switch installation, refer to

CL-5,

"CLUTCH PEDAL"

, and perform step 3 again.

STOP LAMP SWITCH

1.

Turn ignition switch OFF.

2.

Disconnect stop lamp switch harness connector.

3.

Check harness continuity between stop lamp switch terminals 1
and 2 under the following conditions.

If NG, adjust stop lamp switch installation, refer to

BR-6,

"BRAKE PEDAL"

, and perform step 3 again.

Condition

Continuity

When brake pedal is fully released.

Should exist.

When brake pedal is depressed.

Should not exist.

MBIB1083E

Condition

Continuity

When clutch pedal is fully released.

Should exist.

When clutch pedal is depressed.

Should not exist.

SEC024D

Condition

Continuity

When brake pedal is fully released.

Should not exist.

When brake pedal is depressed.

Should exist.

PBIB0118E

EC-532

[YD (WITHOUT EURO-OBD)]

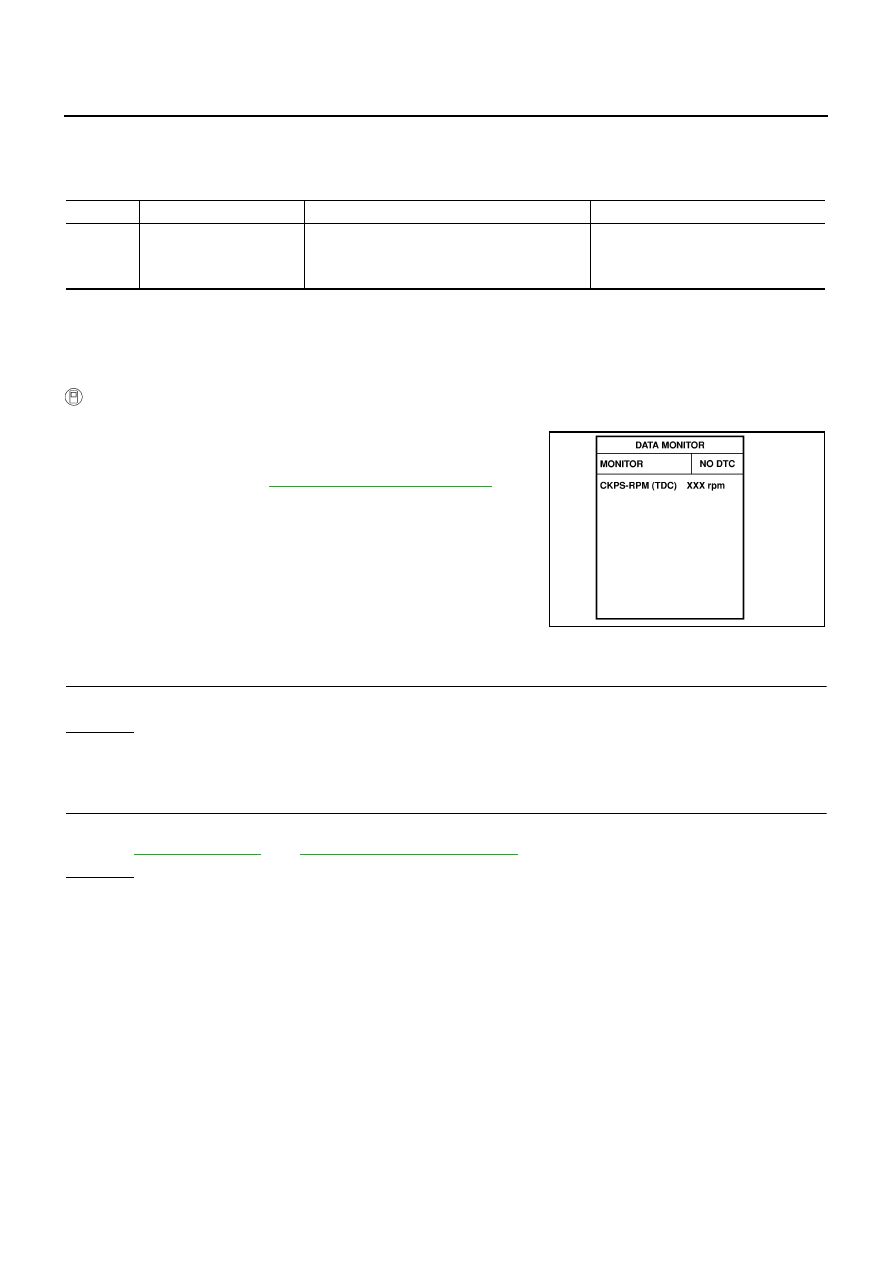

DTC P0563 BATTERY VOLTAGE

DTC P0563 BATTERY VOLTAGE

PFP:24410

On Board Diagnosis Logic

EBS0158G

The MI will not light up for this self-diagnosis.

DTC Confirmation Procedure

EBS0158H

NOTE:
If DTC Confirmation Procedure has been previously conducted, always turn ignition switch OFF and wait at
least 10 seconds before conducting the next test.

WITH CONSULT-II

1.

Turn ignition switch ON.

2.

Select “DATA MONITOR” mode with CONSULT-II.

3.

Start engine and let it idle for at least 35 seconds.

4.

If DTC is detected, go to

EC-532, "Diagnostic Procedure"

.

Diagnostic Procedure

EBS0158I

1.

INSPECTION START

Are jumper cables connected for the jump starting?

Yes or No

Yes

>> GO TO 3.

No

>> GO TO 2.

2.

CHECK BATTERY AND ALTERNATOR

Check that the proper type of battery and alternator is installed.
Refer to ,

SC-3, "BATTERY"

and

SC-12, "CHARGING SYSTEM"

.

OK or NG

OK

>> GO TO 5.

NG

>> Replace with a proper one.

DTC No.

Trouble diagnosis name

DTC detecting condition

Possible cause

P0563

Battery voltage high

An excessively high voltage from the battery is
sent to ECM.

●

Battery

●

Battery terminal

●

Alternator

SEF817Y
