DTC P0502 ASCD VEHICLE SPEED SENSOR

EC-521

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

2.

CHECK COMBINATION METER

Check combination meter function.
Refer to

DI-4, "COMBINATION METERS (LHD MODELS)"

or

DI-27, "COMBINATION METERS (RHD MOD-

ELS)"

.

>> INSPECTION END

EC-522

[YD (WITHOUT EURO-OBD)]

DTC P0503 ASCD VEHICLE SPEED SENSOR

DTC P0503 ASCD VEHICLE SPEED SENSOR

PFP:24810

Component Description

EBS01584

The ECM receives vehicle speed sensor signal via CAN communication line. It is sent from combination
meter. The ECM uses this signal for ASCD control. Refer to

EC-653, "AUTOMATIC SPEED CONTROL

DEVICE (ASCD)"

for ASCD functions.

On Board Diagnosis Logic

EBS01585

The MI will not light up for this self-diagnosis.

NOTE:

●

If DTC P0503 is displayed with DTC U1000 first perform the trouble diagnosis for DTC U1000. Refer
to

EC-416, "DTC U1000 CAN COMMUNICATION LINE"

.

DTC Confirmation Procedure

EBS01586

CAUTION:

Always drive vehicle at a safe speed.

NOTE:
If DTC Confirmation Procedure has been previously conducted, always turn ignition switch OFF and wait at
least 10 seconds before conducting the next test.
TESTING CONDITION:
Step 3 may be conducted with the drive wheels lifted in the shop or by driving the vehicle. If a road test
is expected to be easier, it is unnecessary to lift the vehicle.

WITH CONSULT-II

1.

Start engine (ESP switch OFF).

2.

Select “DATA MONITOR” mode with CONSULT-II.

3.

Drive the vehicle at more than 10 km/h (6 MPH) for at least 5
seconds.

4.

If DTC is detected, go to

EC-522, "Diagnostic Procedure"

.

Diagnostic Procedure

EBS01587

1.

CHECK DTC WITH ESP/TCS/ABS CONTROL UNIT (MODELS WITH ESP) OR ABS ACTUATOR AND

ELECTRIC UNIT (CONTROL UNIT) (MODELS WITHOUT ESP)

Refer to

BRC-47, "TROUBLE DIAGNOSIS"

or

BRC-8, "TROUBLE DIAGNOSIS"

.

OK or NG

OK

>> GO TO 2.

NG

>> Repair or replace.

DTC No.

Trouble Diagnosis

Name

DTC Detecting Condition

Possible Cause

P0503

Vehicle speed sen-
sor circuit high input

Vehicle speed signal is excessively high com-
pared with the driving condition.

●

Harness or connectors
(The CAN communication line is open or
shorted.)

●

Combination meter

●

ABS actuator and electric unit (control unit)
(models without ESP)

●

ESP/TCS/ABS control unit (models with ESP)

●

Wheel sensor

●

ECM

SEF058Y

MBIB1085E

DTC P0503 ASCD VEHICLE SPEED SENSOR

EC-523

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

2.

CHECK COMBINATION METER

Check combination meter function.
Refer to

DI-4, "COMBINATION METERS (LHD MODELS)"

or

DI-27, "COMBINATION METERS (RHD MOD-

ELS)"

.

>> INSPECTION END

EC-524

[YD (WITHOUT EURO-OBD)]

DTC P0504 ASCD BRAKE SWITCH

DTC P0504 ASCD BRAKE SWITCH

PFP:25320

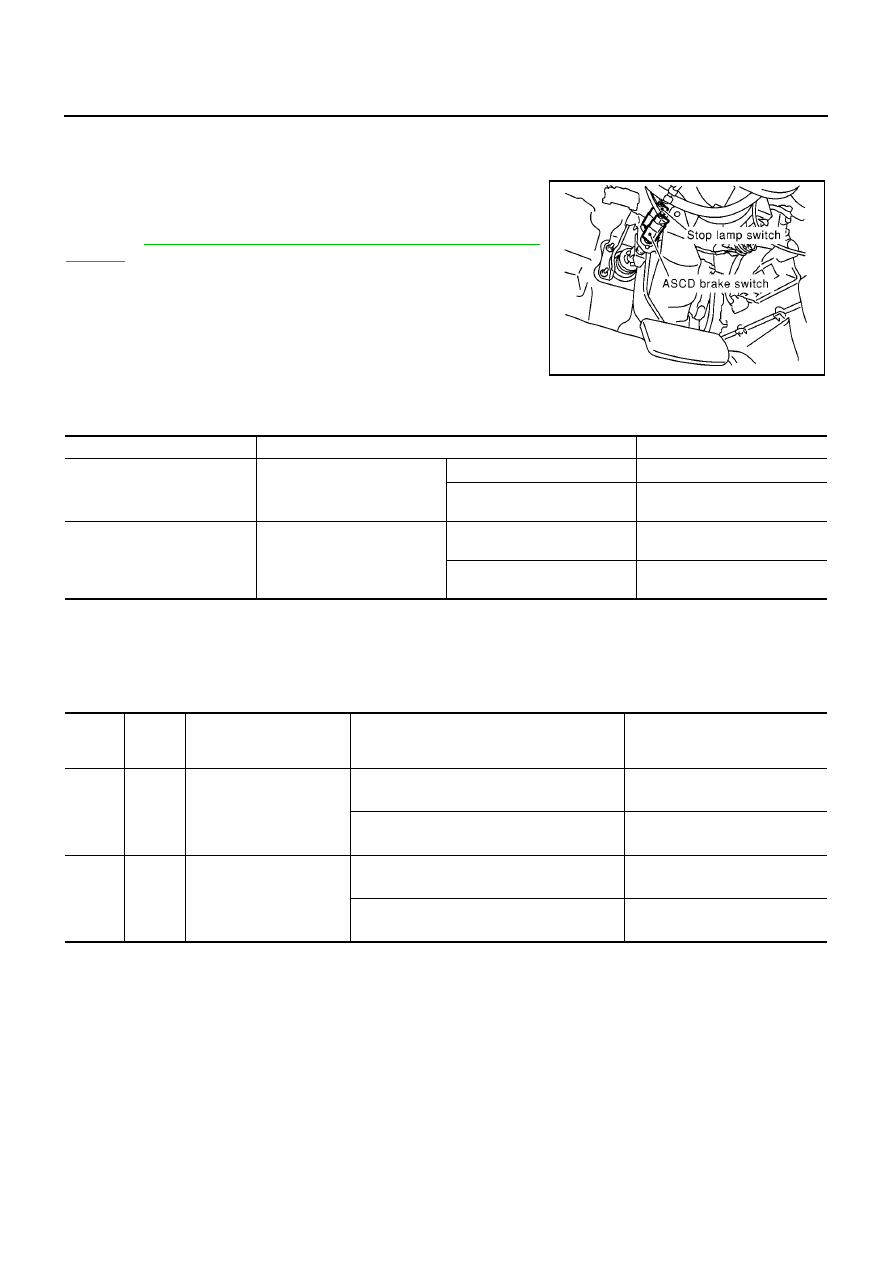

Component Description

EBS01588

When the brake pedal is depressed, ASCD brake switch and stop
lamp switch are turned ON. ECM detects the state of the brake pedal
by this input of two kinds (ON/OFF signal).
Refer to

EC-653, "AUTOMATIC SPEED CONTROL DEVICE

(ASCD)"

for the ASCD function.

CONSULT-II Reference Value in Data Monitor Mode

EBS01589

Specification data are reference values.

ECM Terminals and Reference Value

EBS0158A

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

MBIB0235E

MONITOR ITEM

CONDITION

SPECIFICATION

BRAKE SW
(Stop lamp switch)

●

Ignition switch: ON

Brake pedal: Fully released

OFF

Brake pedal: Slightly
depressed

ON

BRAKE SW2
(ASCD brake switch)

●

Ignition switch: ON

Brake pedal and clutch pedal:
Fully released

OFF

Brake pedal and/or clutch
pedal: Slightly depressed

ON

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage)

100

R/G

Stop lamp switch

[Ignition switch ON]

●

Brake pedal fully released

Approximately 0V

[Ignition switch ON]

●

Brake pedal depressed

BATTERY VOLTAGE
(11 - 14V)

101

L/Y

ASCD brake switch

[Ignition switch ON]

●

Brake pedal and clutch pedal fully released

BATTERY VOLTAGE
(11 - 14V)

[Ignition switch ON]

●

Brake pedal and/or clutch pedal depressed

Approximately 0V
