DTC P0102, P0103 MAF SENSOR

EC-429

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

DTC Confirmation Procedure

EBS0154G

NOTE:
If DTC Confirmation Procedure has been previously conducted, always turn ignition switch OFF and wait at
least 10 seconds before conducting the next test.

WITH CONSULT-II

1.

Turn ignition switch ON.

2.

Select “DATA MONITOR” mode with CONSULT-II.

3.

Wait at least 5 seconds.

4.

If DTC is detected, go to

EC-431, "Diagnostic Procedure"

.

SEF817Y

EC-430

[YD (WITHOUT EURO-OBD)]

DTC P0102, P0103 MAF SENSOR

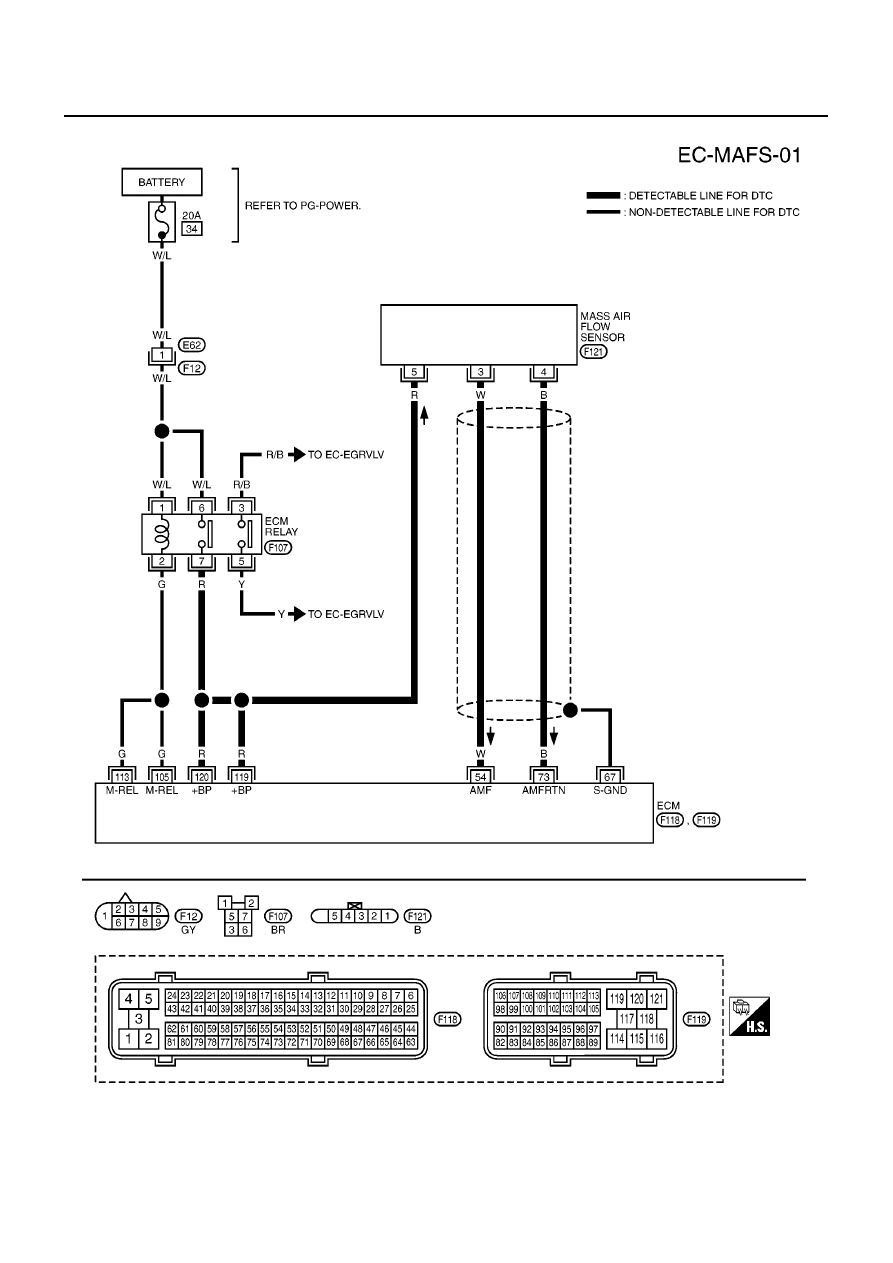

Wiring Diagram

EBS0154H

MBWA0645E

DTC P0102, P0103 MAF SENSOR

EC-431

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

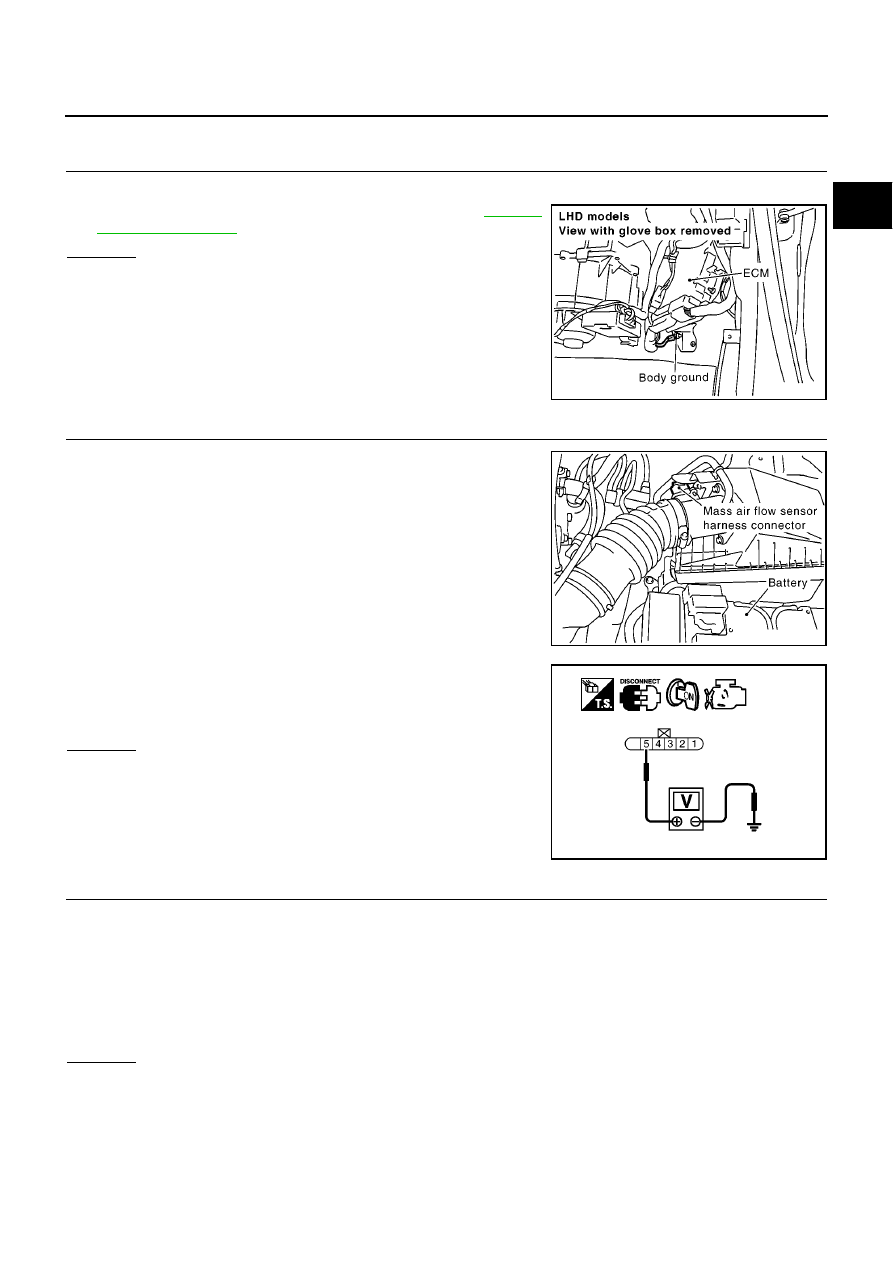

Diagnostic Procedure

EBS0154I

1.

CHECK GROUND CONNECTIONS

1.

Turn ignition switch OFF.

2.

Loosen and retighten engine ground screws. Refer to

EC-415,

"Ground Inspection"

.

OK or NG

OK

>> GO TO 2.

NG

>> Repair or replace ground connections.

2.

CHECK MAFS POWER SUPPLY CIRCUIT

1.

Disconnect mass air flow sensor harness connector.

2.

Turn ignition switch ON.

3.

Check voltage between mass air flow sensor terminal 5 and
ground with CONSULT-II or tester.

OK or NG

OK

>> GO TO 3.

NG

>> Repair open circuit or short to ground or short to power

in harness or connectors.

3.

CHECK MAFS GROUND CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Disconnect ECM harness connector.

3.

Check harness continuity between mass air flow sensor terminal 4 and ECM terminal 73.
Refer to Wiring Diagram.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 4.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

MBIB0915E

MBIB0636E

Voltage: Battery voltage

MBIB0988E

Continuity should exist.

EC-432

[YD (WITHOUT EURO-OBD)]

DTC P0102, P0103 MAF SENSOR

4.

CHECK MAFS INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Check harness continuity between mass air flow sensor terminal 3 and ECM terminal 54. Refer to Wiring
Diagram.

2.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 5.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

5.

CHECK MASS AIR FLOW SENSOR

Refer to

EC-432, "Component Inspection"

.

OK or NG

OK

>> GO TO 6.

NG

>> Replace mass air flow sensor.

6.

CHECK INTERMITTENT INCIDENT

Refer to

EC-408, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

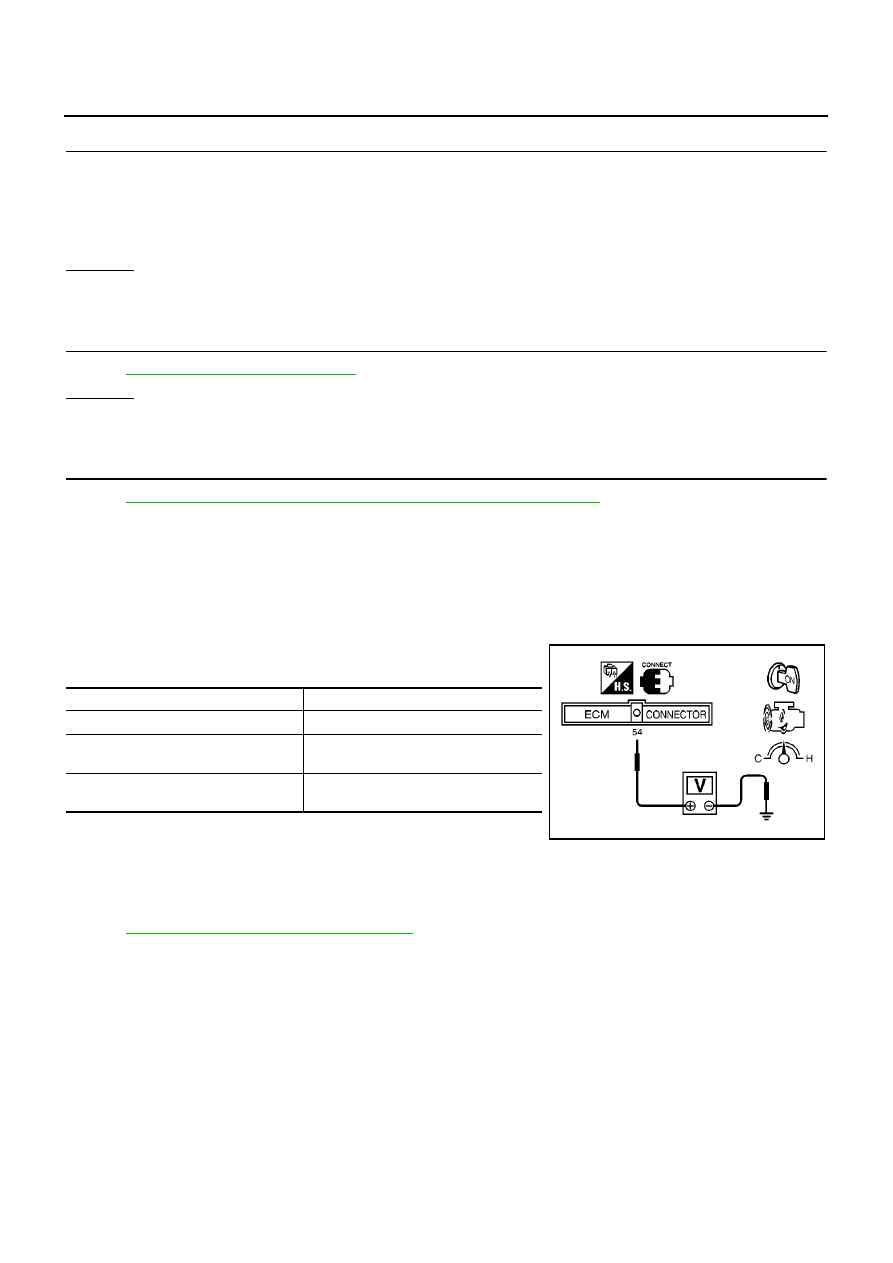

Component Inspection

EBS0154J

MASS AIR FLOW SENSOR

1.

Reconnect harness connectors disconnected.

2.

Start engine and warm it up to normal operating temperature.

3.

Check voltage between ECM terminal 54 (Mass air flow sensor
signal) and ground.

4.

If the voltage is out of specification, disconnect MAF sensor har-
ness connector and connect it again.
Then repeat above check.

Removal and Installation

EBS0154K

MASS AIR FLOW SENSOR

Refer to

EM-15, "AIR CLEANER AND AIR DUCT"

.

Continuity should exist.

Condition

Voltage V

Ignition switch ON (Engine stopped.)

Approx. 0.7

Idle (Engine is warmed up to normal
operating temperature.)

1.8 - 2.3

2,000 rpm (Engine is warmed up to nor-
mal operating temperature.)

2.5 - 3.0

SEF865T
