EC

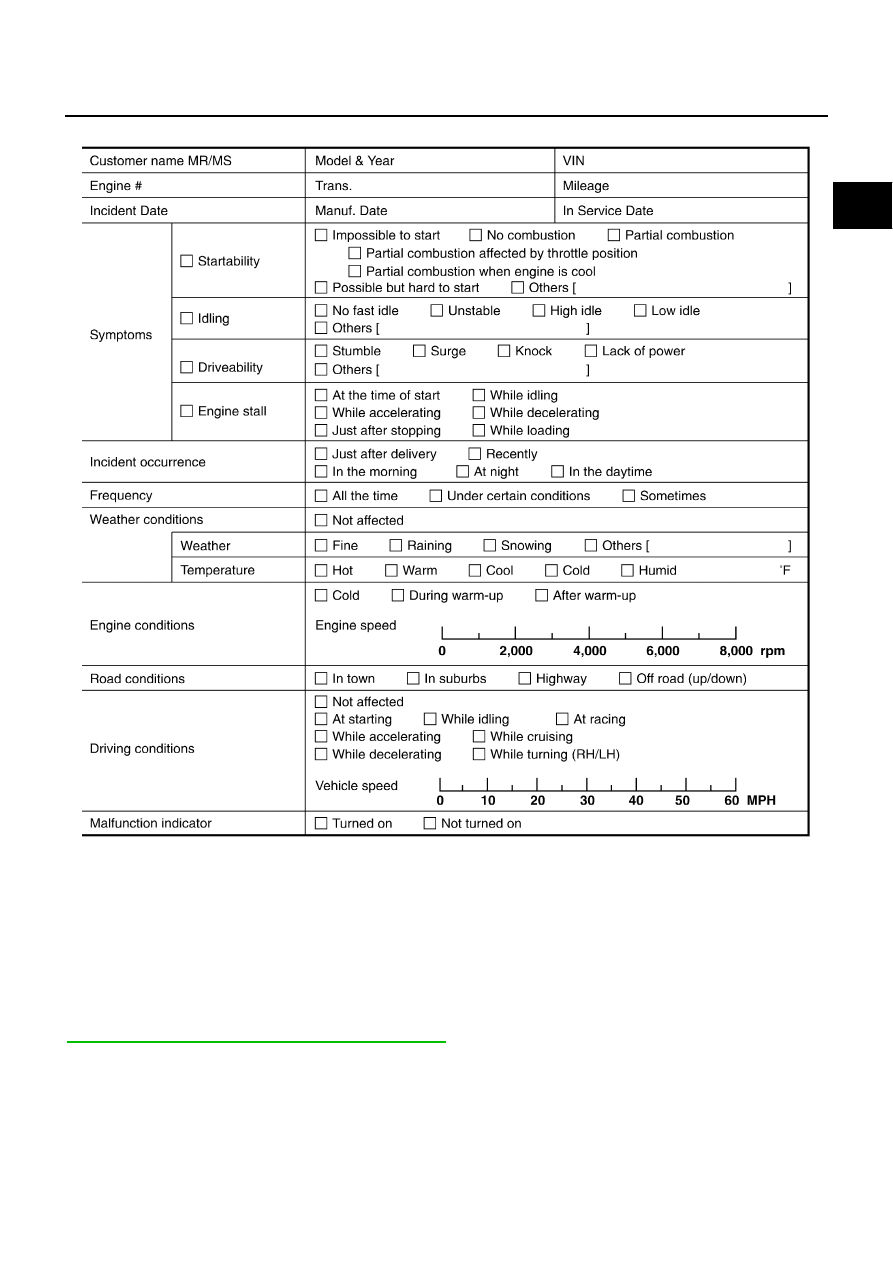

Worksheet Sample

DTC Inspection Priority Chart

EBS01539

If some DTCs are displayed at the same time, perform inspections one by one based on the following priority
chart.

NOTE:
If DTC U1000 is displayed with other DTC, first perform the trouble diagnosis for DTC U1000. Refer to

EC-416, "DTC U1000 CAN COMMUNICATION LINE"

.

MTBL0533

EC-378

[YD (WITHOUT EURO-OBD)]

TROUBLE DIAGNOSIS

Basic Inspection

EBS0153A

Precaution:
Perform Basic Inspection without electrical or mechanical loads applied;

●

Headlamp switch is OFF.

●

On vehicles equipped with daytime light systems, set lighting switch to the 1st position to light
only small lamps.

●

Air conditioner switch is OFF.

●

Rear defogger switch is OFF.

●

Steering wheel is in the straight-ahead position, etc.

Priority

Detected items (DTC)

1

●

U1000 CAN communication line

●

P0016 Crankshaft position - camshaft position correlation

●

P0102 P0103 Mass air flow sensor

●

P0112 P0113 Intake air temperature sensor

●

P0117 P0118 Engine coolant temperature sensor

●

P0122 P0123 P0222 P0223 P2135 Accelerator pedal position sensor

●

P0182 P0183 Fuel pump temperature sensor

●

P0192 P0193 Fuel rail pressure sensor

●

P0237 P0238 Turbocharger boost sensor

●

P0335 P0336 Crankshaft position sensor

●

P0340 P0341 Camshaft position sensor

●

P0563 Battery voltage

●

P0605 P0606 ECM

●

P0642 P0643 P0652 P0653 Sensor power supply

●

P1260 - P1267 Fuel injector adjustment resistor

●

P1610 - P1617 NATS

●

P2228 P2229 Barometric pressure sensor

2

●

P0089 P0628 P0629 P1272 - P1275 Fuel pump

●

P0200 - P0204 P1268 - P1271 P2146 - P2149 Fuel injector

●

P0686 ECM relay

●

P1212 TCS communication line

3

●

P0088 P0093 Fuel system

●

P0217 Engine over temperature (OVERHEAT)

●

P0234 Turbocharger system

●

P0501 P0502 P0503 ASCD vehicle speed sensor

●

P0504 ASCD brake switch

●

P0580 P0581 ASCD steering switch

●

P1211 TCS control unit

TROUBLE DIAGNOSIS

EC-379

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

1.

INSPECTION START

1.

Check service records for any recent repairs that may indicate a related incident.

2.

Check the current need for scheduled maintenance, especially for fuel filter and air cleaner filter. Refer to

MA-7, "PERIODIC MAINTENANCE"

.

3.

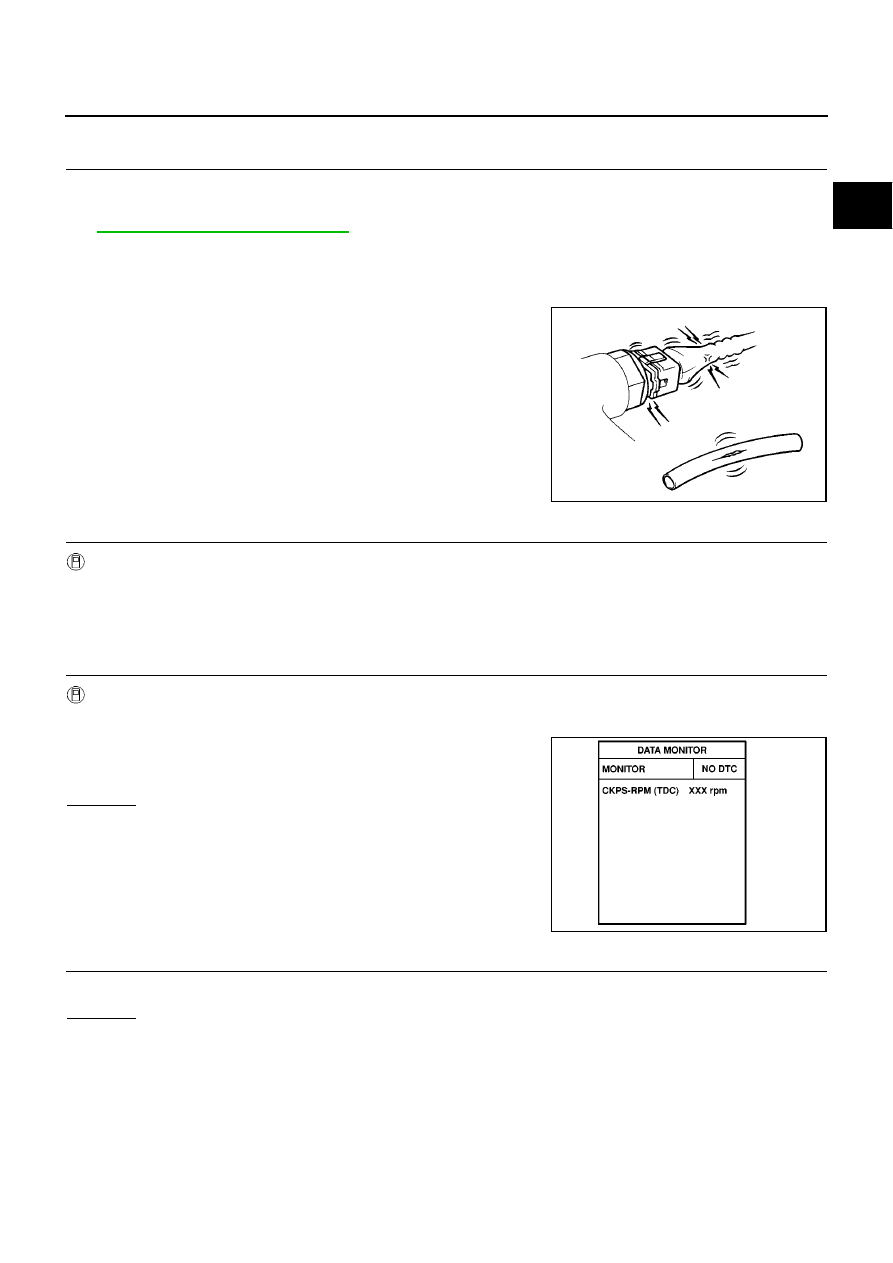

Open engine hood and check the following:

–

Harness connectors for improper connections

–

Vacuum hoses for splits, kinks, or improper connections

–

Wiring for improper connections, pinches, or cuts

4.

Start engine and warm it up to the normal operating tempera-
ture.

>> GO TO 2.

2.

PREPARATION FOR CHECKING IDLE SPEED

With CONSULT-II

Connect CONSULT-II to the data link connector.

>> GO TO 3.

3.

CHECK IDLE SPEED

With CONSULT-II

1.

Select “CKPS·RPM (TDC)” in “DATA MONITOR” mode with CONSULT-II.

2.

Read idle speed.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 4.

4.

CHECK FOR INTAKE AIR LEAK

Listen for an intake air leak after the mass air flow sensor.

OK or NG

OK

>> GO TO 5.

NG

>> Repair or replace.

SEF142I

725

±

25 rpm

SEF817Y

EC-380

[YD (WITHOUT EURO-OBD)]

TROUBLE DIAGNOSIS

5.

BLEED AIR FROM FUEL SYSTEM

1.

Stop engine.

2.

Use priming pump to bleed air from fuel system. Refer to

EC-368, "AIR BLEEDING"

.

>> GO TO 6.

6.

CHECK IDLE SPEED AGAIN

With CONSULT-II

1.

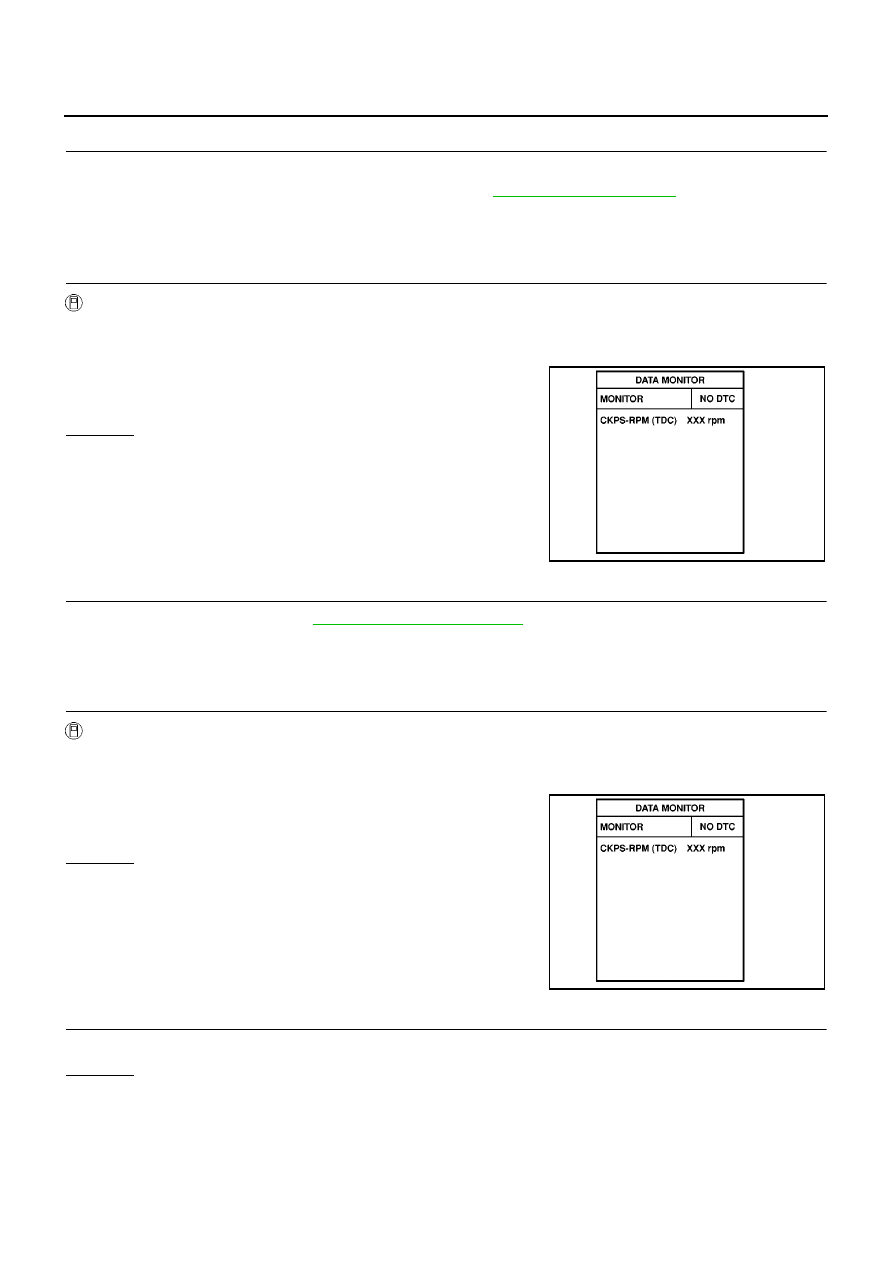

Start engine and let it idle.

2.

Select “CKPS·RPM (TDC)” in “DATA MONITOR” mode with CONSULT-II.

3.

Read idle speed.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 7.

7.

DRAIN WATER FROM FUEL FILTER

Drain water from fuel filter. Refer to

EC-368, "WATER DRAINING"

.

>> GO TO 8.

8.

CHECK IDLE SPEED AGAIN

With CONSULT-II

1.

Start engine and let it idle.

2.

Select “CKPS·RPM (TDC)” in “DATA MONITOR” mode with CONSULT-II.

3.

Read idle speed.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 9.

9.

CHECK AIR CLEANER FILTER

Check air cleaner filter for clogging or breaks.

OK or NG

OK

>> GO TO 10.

NG

>> Replace air cleaner filter.

725

±

25 rpm

SEF817Y

725

±

25 rpm

SEF817Y
