GLOW CONTROL SYSTEM

EC-321

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

6.

CHECK COMBINATON METER OPERATION

Does combination meter operate normally?

Yes or No

Yes

>> GO TO 14.

No

>> Check combination meter circuit. Refer to

DI-4, "COMBINATION METERS (LHD MODELS)"

or

DI-27, "COMBINATION METERS (RHD MODELS)"

.

7.

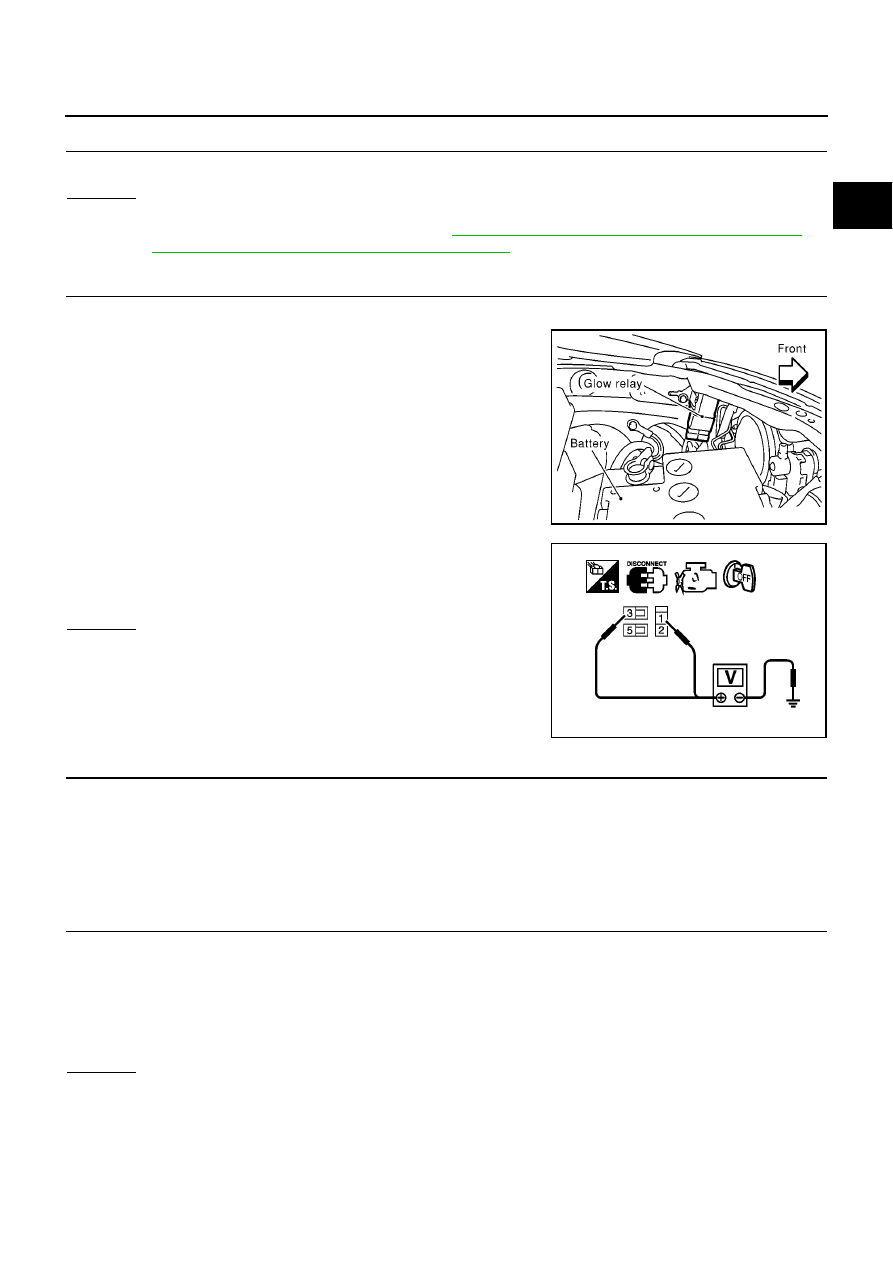

CHECK GLOW RELAY POWER SUPPLY CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect glow relay.

3.

Check voltage between glow relay terminals 1, 3 and ground
with CONSULT-II or tester.

OK or NG

OK

>> GO TO 9.

NG

>> GO TO 8.

8.

DETECT MALFUNCTIONING PART

Check the following.

●

80A fusible link

●

Harness for open or short between glow relay and battery

>> Repair harness or connectors.

9.

CHECK GLOW RELAY OUTPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Disconnect ECM harness connector.

2.

Check harness continuity between ECM terminal 37 and glow relay terminal 2.
Refer to Wiring Diagram.

3.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 11.

NG

>> GO TO 10.

MBIB0078E

Voltage: Battery voltage

PBIB1413E

Continuity should exist.

EC-322

[YD (WITH EURO-OBD)]

GLOW CONTROL SYSTEM

10.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors E62, F12

●

Harness for open or short between glow relay and ECM

>> Repair open circuit or short to ground or short to power in harness or connectors.

11.

CHECK HARNESS CONTINUITY BETWEEN GLOW RELAY AND GLOW PLUG FOR OPEN AND

SHORT

1.

Disconnect glow plug harness connector.

2.

Check harness continuity between glow relay terminal 5 and glow plug harness connector.
Refer to Wiring Diagram.

3.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 12.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

12.

CHECK GLOW RELAY

Refer to

EC-323, "Component Inspection"

.

OK or NG

OK

>> GO TO 13.

NG

>> Replace glow relay.

13.

CHECK GLOW PLUG

Refer to

EC-323, "Component Inspection"

.

OK or NG

OK

>> GO TO 14.

NG

>> Replace glow plug.

14.

CHECK INTERMITTENT INCIDENT

Refer to

EC-75, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

Continuity should exist.

GLOW CONTROL SYSTEM

EC-323

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

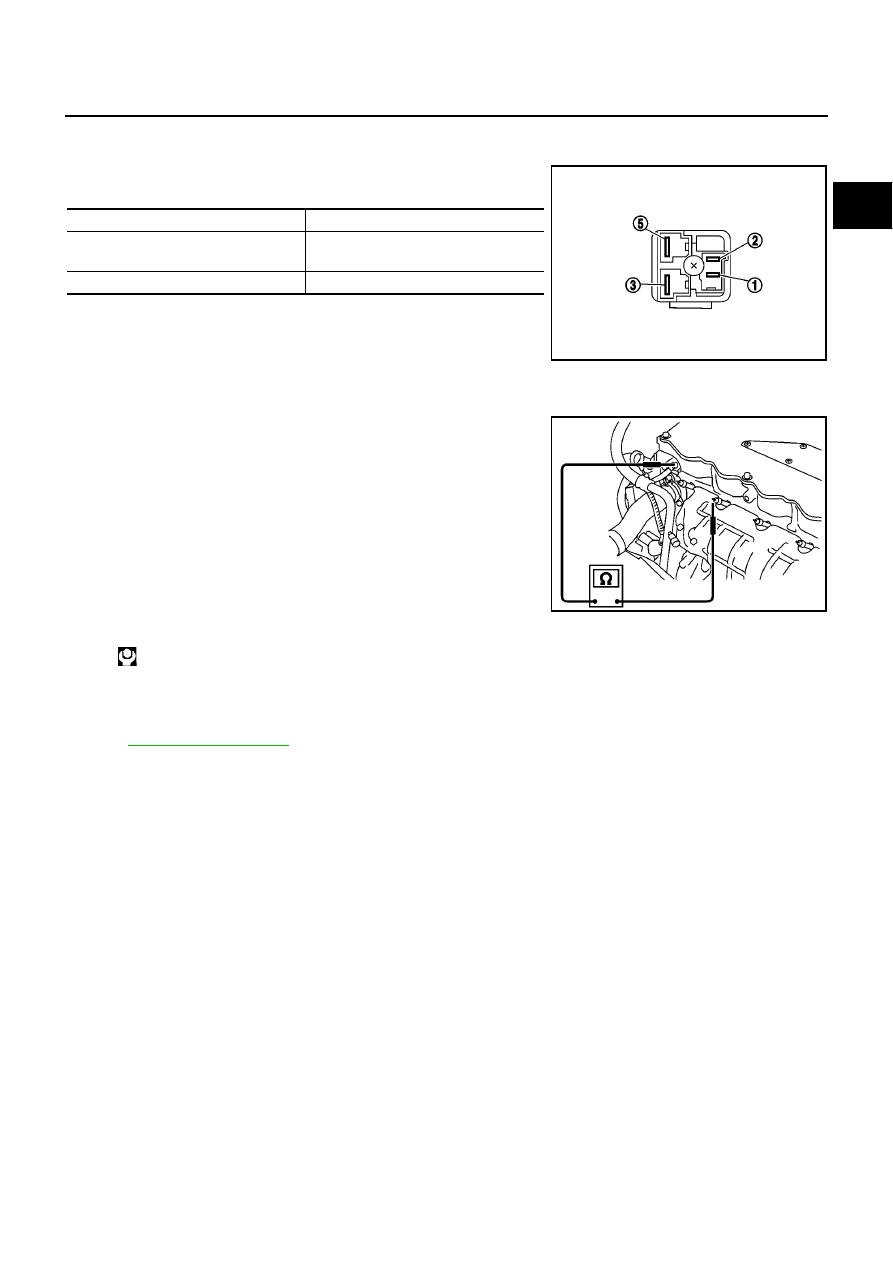

Component Inspection

EBS013T4

GLOW RELAY

Check continuity between glow relay terminals 3 and 5 under the fol-
lowing conditions.

Operation takes less than 1 second.

GLOW PLUG

1.

Remove glow plug connecting plate.

2.

Check glow plug resistance.

NOTE:

●

Do not bump glow plug heating element. If it is bumped,
replace glow plug with a new one.

●

If glow plug is dropped from a height of 10 cm (3.94 in) or
higher, replace with a new one.

●

If glow plug installation hole is contaminated with car-
bon, remove it with a reamer or suitable tool.

●

Hand-tighten glow plug by turning it two or three times,
then tighten using a tool to specified torque.

Removal and Installation

EBS013T5

GLOW PLUG

Refer to

EM-34, "GLOW PLUG"

.

Conditions

Continuity

12V direct current supply between ter-
minals 1 and 2

Yes

No current supply

No

PBIB0428E

Resistance: Approximately 0.8

Ω

[at 25

°

C (77

°

F)]

: 20.1 N-m (2.1 kg-m, 15 ft-lb)

PBIB0429E

EC-324

[YD (WITH EURO-OBD)]

BRAKE SWITCH

BRAKE SWITCH

PFP:25230

Description

EBS013T6

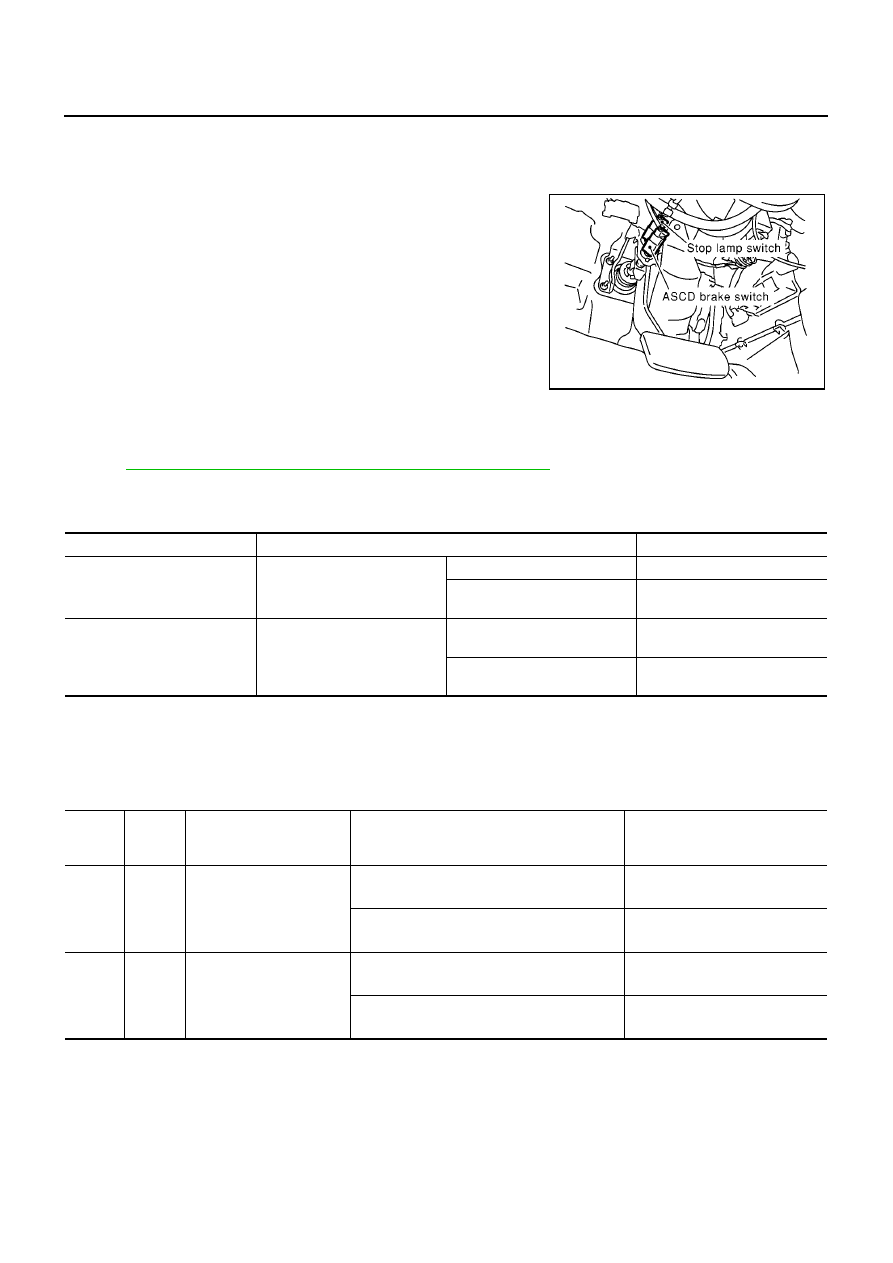

STOP LAMP SWITCH

The stop lamp switch is installed to brake pedal bracket. The switch
senses brake pedal position and sends an ON-OFF signal to the
ECM. The ECM uses the signal to control the fuel injection control
system.

ASCD BRAKE SWITCH (MODELS WITH ASCD)

When depress on the brake pedal, ASCD brake switch is turned OFF and stop lamp switch is turned ON. ECM
detects the state of the brake pedal by this input of two kinds (ON/OFF signal)
Refer to

EC-348, "AUTOMATIC SPEED CONTROL DEVICE (ASCD)"

for the ASCD function.

CONSULT-II Reference Value in Data Monitor Mode

EBS016LE

Specification data are reference values.

ECM Terminals and Reference Value

EBS016LF

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

MBIB0235E

MONITOR ITEM

CONDITION

SPECIFICATION

BRAKE SW
(Stop lamp switch)

●

Ignition switch: ON

Brake pedal: Fully released

OFF

Brake pedal: Slightly
depressed

ON

BRAKE SW2
(ASCD brake switch)

●

Ignition switch: ON

Brake pedal and clutch pedal:
Fully released

OFF

Brake pedal and/or clutch
pedal: Slightly depressed

ON

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage and Pulse Signal)

100

R/G

Stop lamp switch

[Ignition switch ON]

●

Brake pedal fully released

Approximately 0V

[Ignition switch ON]

●

Brake pedal depressed

BATTERY VOLTAGE
(11 - 14V)

101

L/Y

ASCD brake switch

[Ignition switch ON]

●

Brake pedal and clutch pedal fully released

BATTERY VOLTAGE
(11 - 14V)

[Ignition switch ON]

●

Brake pedal and/or clutch pedal depressed

Approximately 0V
