DTC P0504 ASCD BRAKE SWITCH

EC-225

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

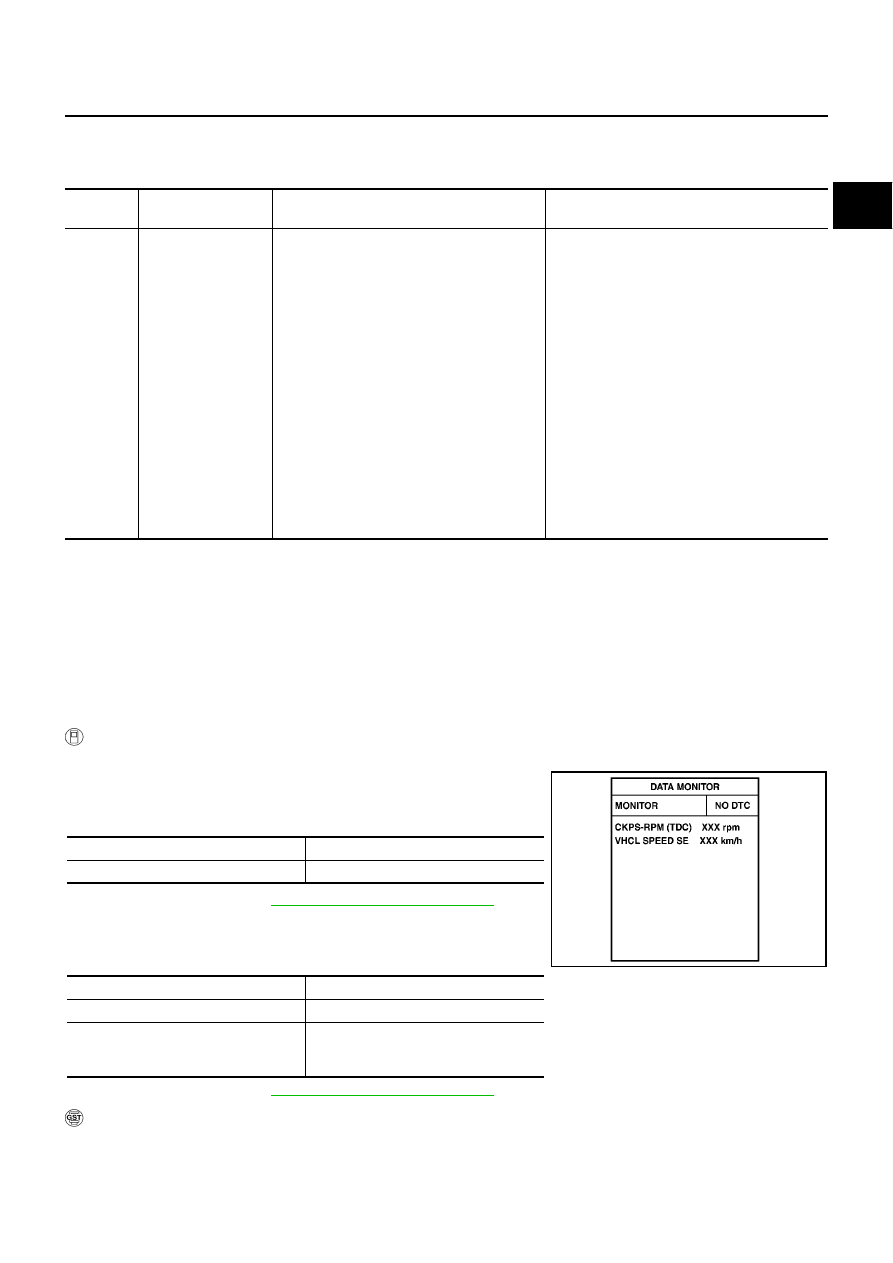

On Board Diagnosis Logic

EBS011VB

This self-diagnosis has the one trip detection logic.
The MI will not light up for this diagnosis.

DTC confirmation Procedure

EBS011VC

CAUTION:

Always drive vehicle at a safe speed.

NOTE:
If DTC Confirmation Procedure has been previously conducted, always turn ignition switch “OFF” and wait at
least 10 seconds before conducting the next test.
TESTING CONDITION:
Steps 3 and 4 may be conducted with the drive wheels lifted in the shop or by driving the vehicle. If a
road test is expected to be easier, it is unnecessary to lift the vehicle.

WITH CONSULT-II

1.

Start engine (ESP switch OFF).

2.

Select “DATA MONITOR” mode with CONSULT-II.

3.

Drive the vehicle for at least 5 consecutive seconds under the
following condition.

If DTC is detected, go to

EC-227, "Diagnostic Procedure"

.

If DTC is not detected, go to the following step.

4.

Drive the vehicle for at least 5 consecutive seconds under the
following condition.

5.

If DTC is detected, go to

EC-227, "Diagnostic Procedure"

.

WITH GST

Follow the procedure “WITH CONSULT-II” above.

DTC No.

Trouble Diagnosis

Name

DTC Detecting Condition

Possible Cause

P0504

ASCD brake switch

●

When the vehicle speed is above 5 km/h (3
MPH), ON signal from the stop lamp switch
and OFF signal from the ASCD brake
switch are sent to the ECM at the same
time.

●

Harness or connectors
(The stop lamp switch circuit is open or
shorted.)

●

Harness or connectors
(The ASCD brake switch circuit is open or
shorted.)

●

Harness or connectors
(The ASCD clutch switch circuit is open or
shorted.)

●

Stop lamp switch

●

ASCD brake switch

●

ASCD clutch switch

●

Incorrect stop lamp switch installation

●

Incorrect ASCD brake switch installation

●

Incorrect ASCD clutch switch installation

●

ECM

VHCL SPEED SE

More than 5 km/h (3 MPH)

Selector lever

Suitable position

VHCL SPEED SE

More than 5 km/h (3 MPH)

Selector lever

Suitable position

Driving location

Depress the brake pedal for more than
five seconds so as not to come off from
the above-mentioned condition.

MBIB1085E

EC-226

[YD (WITH EURO-OBD)]

DTC P0504 ASCD BRAKE SWITCH

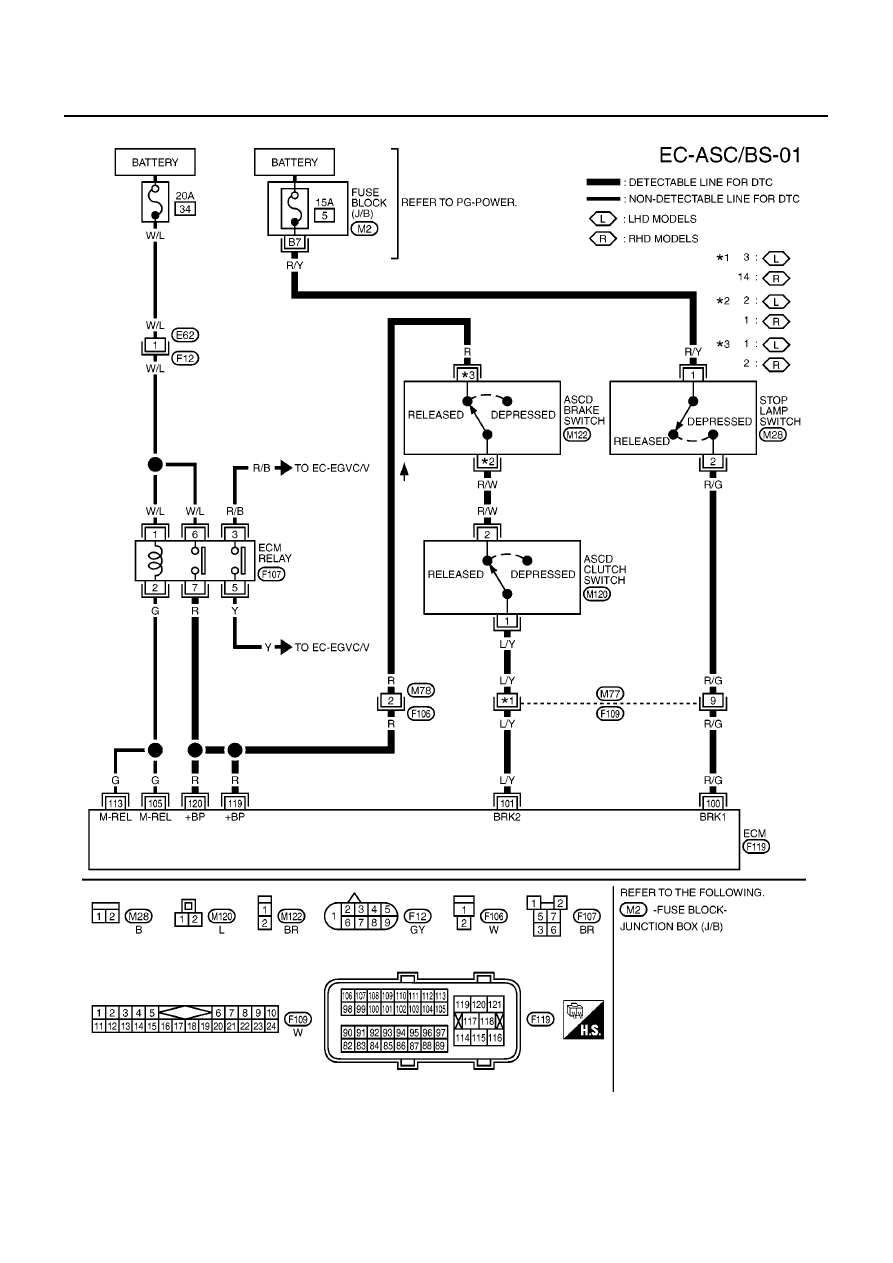

Wiring Diagram

EBS011VD

MBWA0646E

DTC P0504 ASCD BRAKE SWITCH

EC-227

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

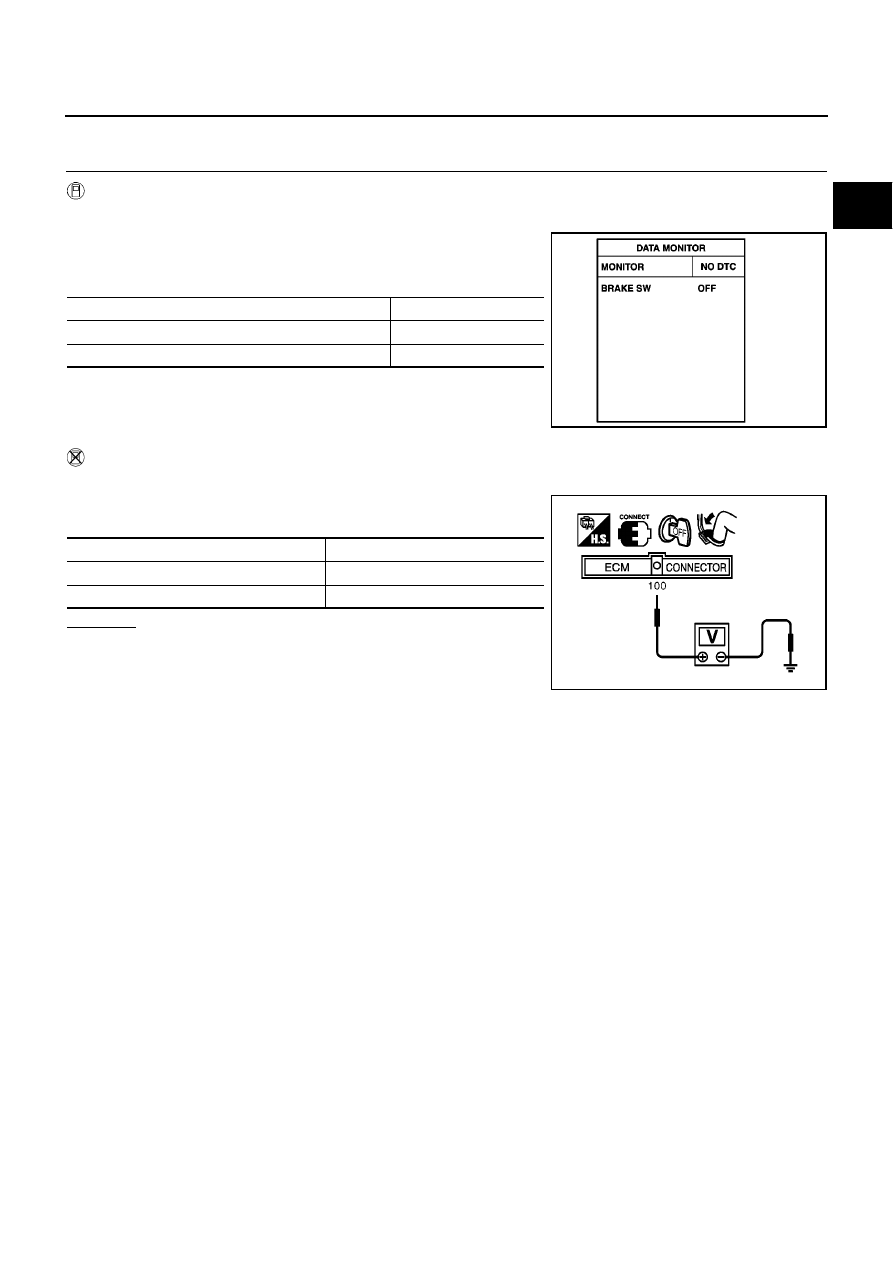

Diagnostic Procedure

EBS011VE

1.

CHECK OVERALL FUNCTION-I

With CONSULT-II

1.

Turn ignition switch ON.

2.

Select “BRAKE SW” in “DATA MONITOR” mode with CON-
SULT-II.

3.

Check “BRAKE SW” indication under the following conditions.

Without CONSULT-II

1.

Turn ignition switch ON.

2.

Check voltage between ECM terminal 100 and ground under the
following conditions.

OK or NG

OK

>> GO TO 2.

NG

>> GO TO 3.

CONDITION

INDICATION

When brake pedal is depressed

ON

When brake pedal is released

OFF

PBIB0472E

Condition

Voltage

When brake pedal is depressed

battery voltage

When brake pedal is released

Approximately 0V

MBIB1097E

EC-228

[YD (WITH EURO-OBD)]

DTC P0504 ASCD BRAKE SWITCH

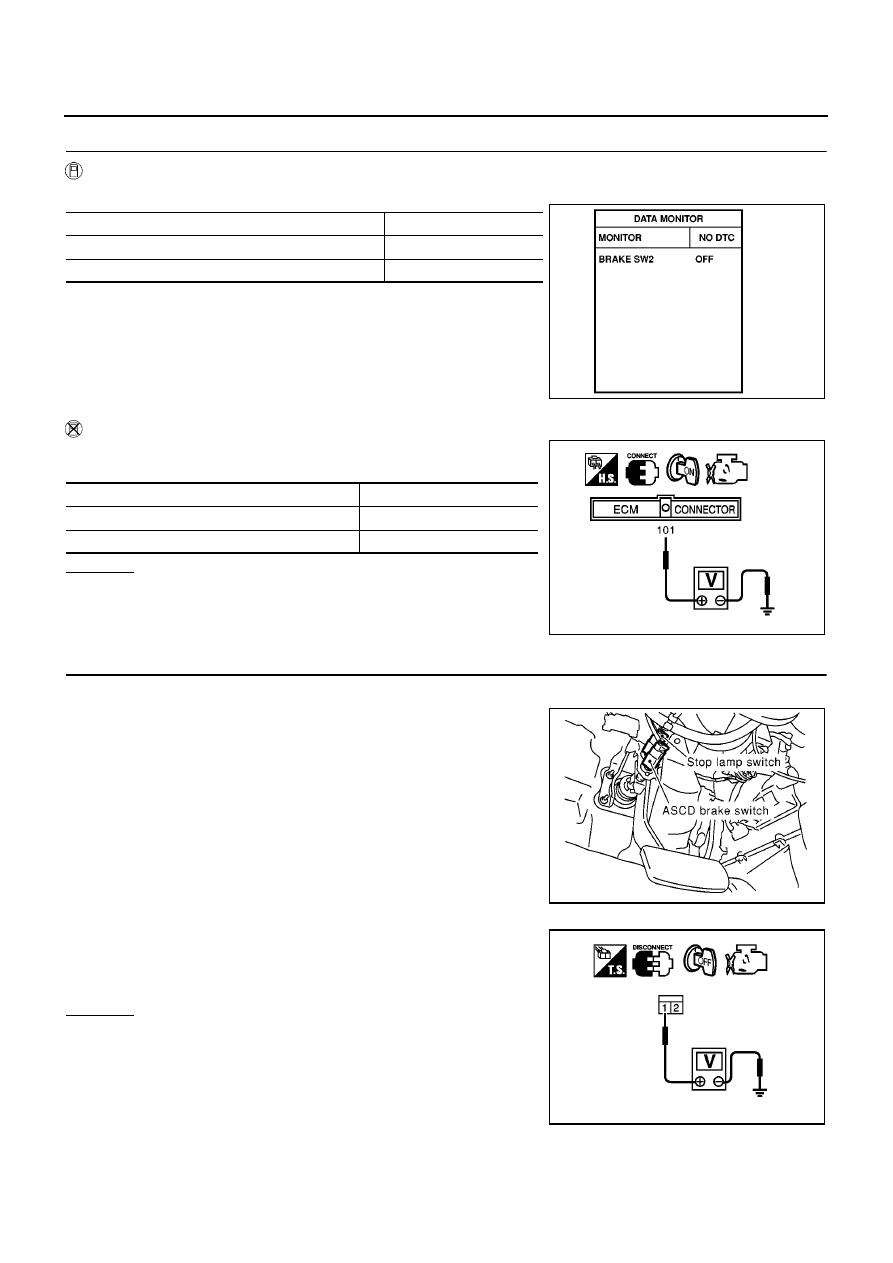

2.

CHECK OVERALL FUNCTION-II

With CONSULT-II

Check “BRAKE SW2” indication in “DATA MONITOR” mode.

Without CONSULT-II

Check voltage between ECM terminal 101 and ground under the fol-
lowing conditions.

OK or NG

OK

>> GO TO 16.

NG

>> GO TO 8.

3.

CHECK STOP LAMP SWITCH POWER SUPPLY CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect stop lamp switch harness connector.

3.

Check voltage between stop lamp switch terminal 1 and ground
with CONSULT -II or tester.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 4.

CONDITION

INDICATION

When brake pedal or clutch pedal is depressed

ON

When brake pedal and clutch pedal are released

OFF

SEC013D

Condition

Voltage

When brake pedal or clutch pedal is depressed

Approximately 0V

When brake pedal and clutch pedal are released

Battery voltage

PBIB1677E

MBIB0235E

Voltage: Battery voltage

PBIB0117E
