DTC P0504 ASCD BRAKE SWITCH

EC-229

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

4.

DETECT MALFUNCTIONING PART

Check the following.

●

Fuse block (J/B) connector M2

●

15A fuse

●

Harness for open or short between stop lamp switch and fuse

>> Repair open circuit or short to ground or short to power in harness or connectors.

5.

CHECK STOP LAMP SWITCH INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Disconnect ECM harness connector.

2.

Check harness continuity between ECM terminal 100 and stop lamp switch terminal 2.
Refer to Wiring Diagram.

3.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 7.

NG

>> GO TO 6.

6.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors M77, F109

●

Harness for open or short between ECM and stop lamp switch

>> Repair open circuit or short to ground or short to power in harness or connectors.

7.

CHECK STOP LAMP SWITCH

Refer to

EC-231, "Component Inspection"

.

OK or NG

OK

>> GO TO 16.

NG

>> Replace stop lamp switch.

8.

CHECK ASCD BRAKE SWITCH CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect ASCD clutch switch harness connector.

3.

Turn ignition switch ON.

4.

Check voltage between ASCD clutch switch terminal 2 and
ground under the following conditions with CONSULT-II or
tester.

OK or NG

OK

>> GO TO 13.

NG

>> GO TO 9.

Continuity should exist.

CONDITION

VOLTAGE

When brake pedal is released

Battery voltage

When brake pedal is depressed

Approx. 0V

MBIB0237E

EC-230

[YD (WITH EURO-OBD)]

DTC P0504 ASCD BRAKE SWITCH

9.

CHECK ASCD BRAKE SWITCH POWER SUPPLY CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect ASCD brake switch harness connector.

3.

Turn ignition switch ON.

4.

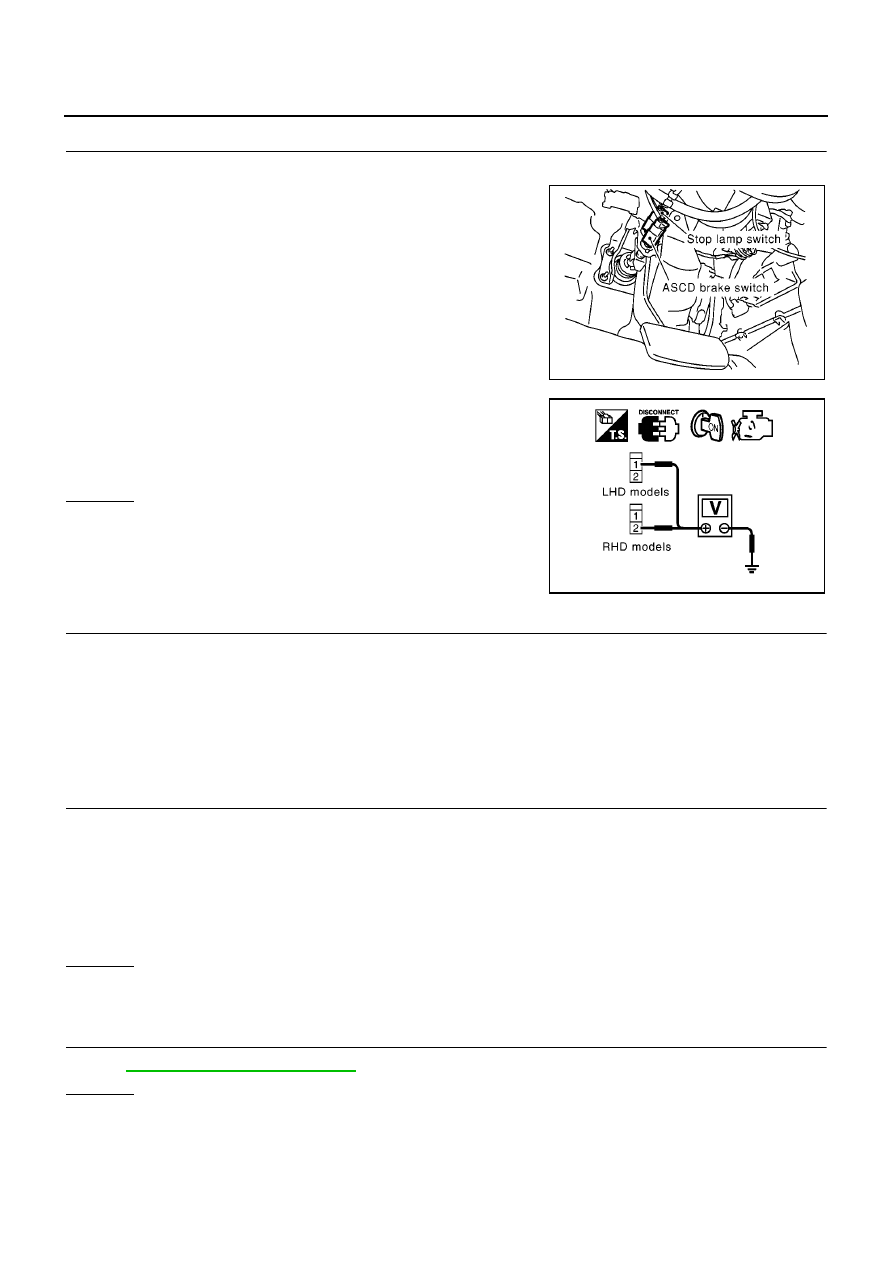

Check voltage between ASCD brake switch terminal 1 (LHD
models) or 2 (RHD models) and ground with CONSULT-II or
tester.

OK or NG

OK

>> GO TO 11.

NG

>> GO TO 10.

10.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors F106, M78

●

Harness for open or short between ASCD brake switch and ECM relay

●

Harness for open or short between ASCD brake switch and ECM

>> Repair open circuit or short to ground or short to power in harness or connectors.

11.

CHECK ASCD BRAKE SWITCH INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Check harness continuity between ASCD brake switch terminal 2 (LHD models) or 1 (RHD models) and
ASCD brake clutch switch terminal 2.
Refer to Wiring Diagram.

3.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 12.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

12.

CHECK ASCD BRAKE SWITCH

Refer to

EC-231, "Component Inspection"

.

OK or NG

OK

>> GO TO 16.

NG

>> Replace ASCD brake switch.

MBIB0235E

Voltage: Battery voltage

MBIB1082E

Continuity should exist.

DTC P0504 ASCD BRAKE SWITCH

EC-231

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

13.

CHECK ASCD CLUTCH SWITCH INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Disconnect ECM harness connector.

3.

Check harness continuity between ECM terminal 101 and ASCD clutch switch terminal 1.
Refer to Wiring Diagram.

4.

Also check harness for short to ground or short to power.

OK or NG

OK

>> GO TO 15.

NG

>> GO TO 14.

14.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors M77, F109

●

Harness for open or short between ECM and ASCD clutch switch

>> Repair open circuit or short to ground or short to power in harness or connectors.

15.

CHECK ASCD CLUTCH SWITCH

Refer to

EC-231, "Component Inspection"

.

OK or NG

OK

>> GO TO 16.

NG

>> Replace ASCD clutch switch.

16.

CHECK INTERMITTENT INCIDENT

Refer to

EC-75, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

Component Inspection

EBS011VF

ASCD BRAKE SWITCH

1.

Turn ignition switch OFF.

2.

Disconnect ASCD brake switch harness connector.

3.

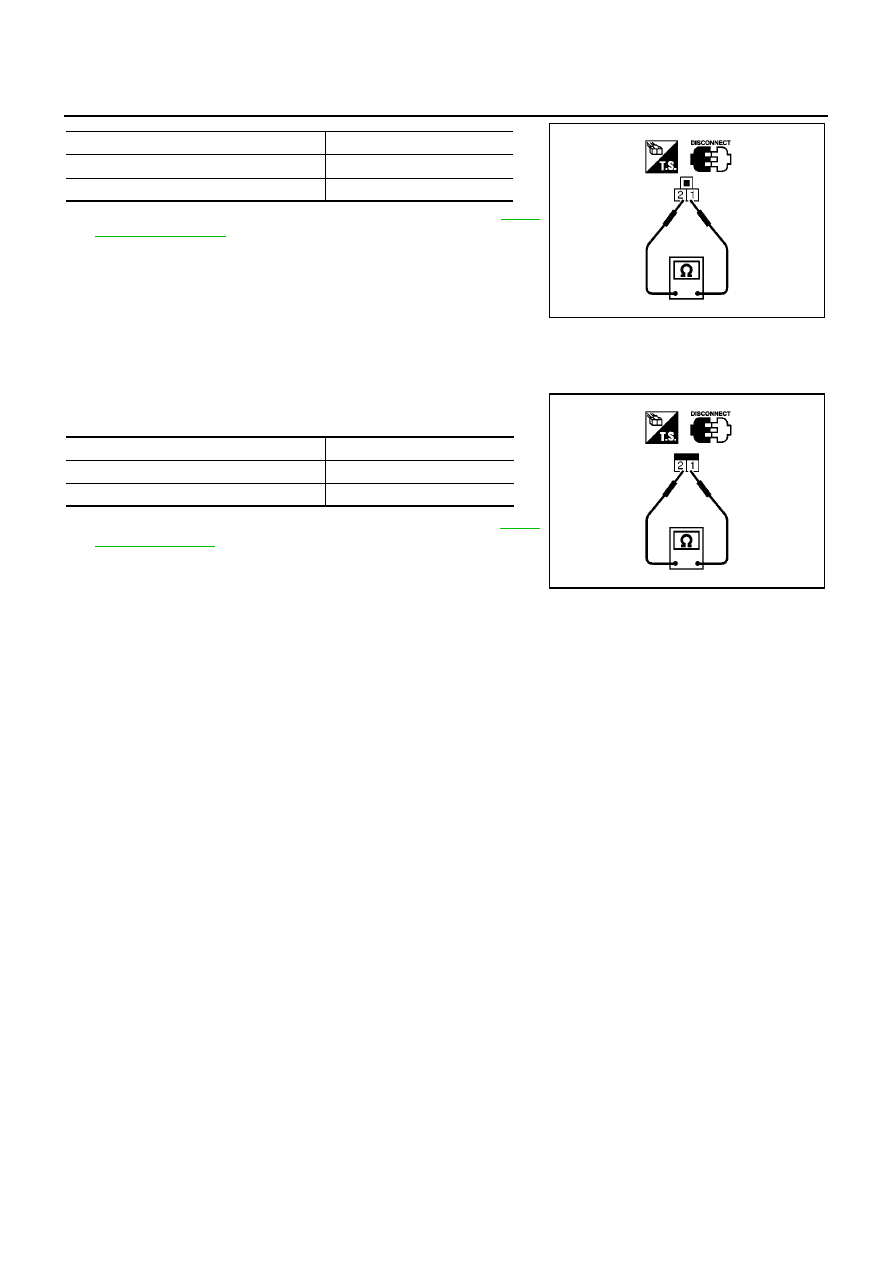

Check harness continuity between ASCD brake switch terminals
1 and 2 under the following conditions.

If NG, adjust ASCD brake switch installation, refer to

BR-6,

"BRAKE PEDAL"

, and perform step 3 again.

ASCD CLUTCH SWITCH

1.

Turn ignition switch OFF.

2.

Disconnect ASCD clutch switch harness connector.

3.

Check harness continuity between ASCD clutch switch terminals 1 and 2 under the following conditions.

Continuity should exist.

Condition

Continuity

When brake pedal is fully released.

Should exist.

When brake pedal is depressed.

Should not exist.

MBIB1083E

EC-232

[YD (WITH EURO-OBD)]

DTC P0504 ASCD BRAKE SWITCH

If NG, adjust ASCD clutch switch installation, refer to

CL-5,

"CLUTCH PEDAL"

, and perform step 3 again.

STOP LAMP SWITCH

1.

Turn ignition switch OFF.

2.

Disconnect stop lamp switch harness connector.

3.

Check harness continuity between stop lamp switch terminals 1
and 2 under the following conditions.

If NG, adjust stop lamp switch installation, refer to

BR-6,

"BRAKE PEDAL"

, and perform step 3 again.

Condition

Continuity

When clutch pedal is fully released.

Should exist.

When clutch pedal is depressed.

Should not exist.

SEC024D

Condition

Continuity

When brake pedal is fully released.

Should not exist.

When brake pedal is depressed.

Should exist.

PBIB0118E
