DTC P0404 EGR VOLUME CONTROL VALVE

EC-213

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

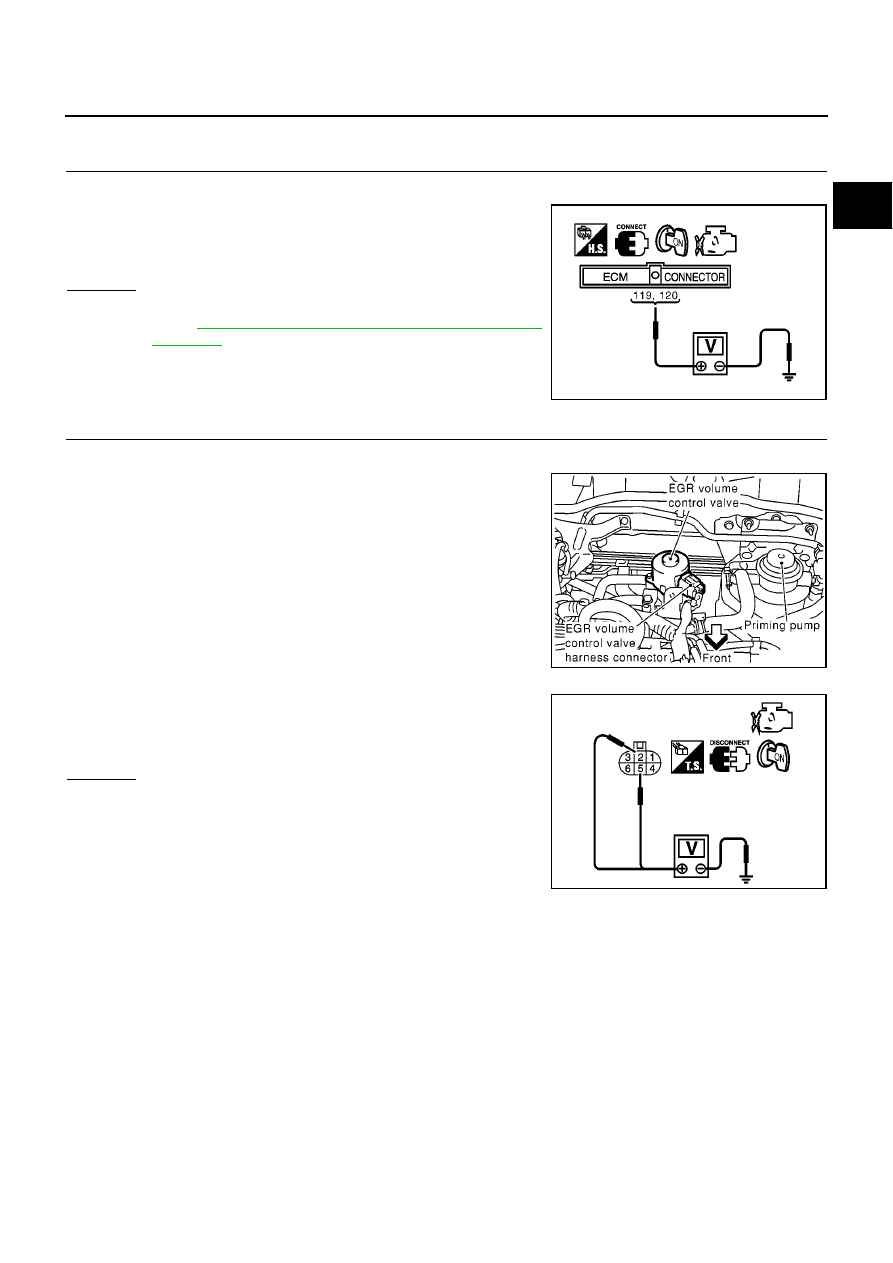

Diagnostic Procedure

EBS016KZ

1.

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT-I

1.

Turn ignition switch OFF, wait at least 10 seconds and then turn ON.

2.

Check voltage between ECM terminals 119, 120 and ground
with CONSULT-II or tester.

OK or NG

OK

>> GO TO 2.

NG

>> Go to

EC-76, "MAIN POWER SUPPLY AND GROUND

CIRCUIT"

.

2.

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT-II

1.

Turn ignition switch OFF.

2.

Disconnect EGR volume control valve harness connector.

3.

Turn ignition switch ON.

4.

Check voltage between EGR volume control valve terminals 2, 5
and ground with CONSULT-II or tester.

OK or NG

OK

>> GO TO 7.

NG

>> GO TO 3.

Voltage: Battery voltage

MBIB1096E

MBIB0088E

Voltage: Battery voltage

PBIB0431E

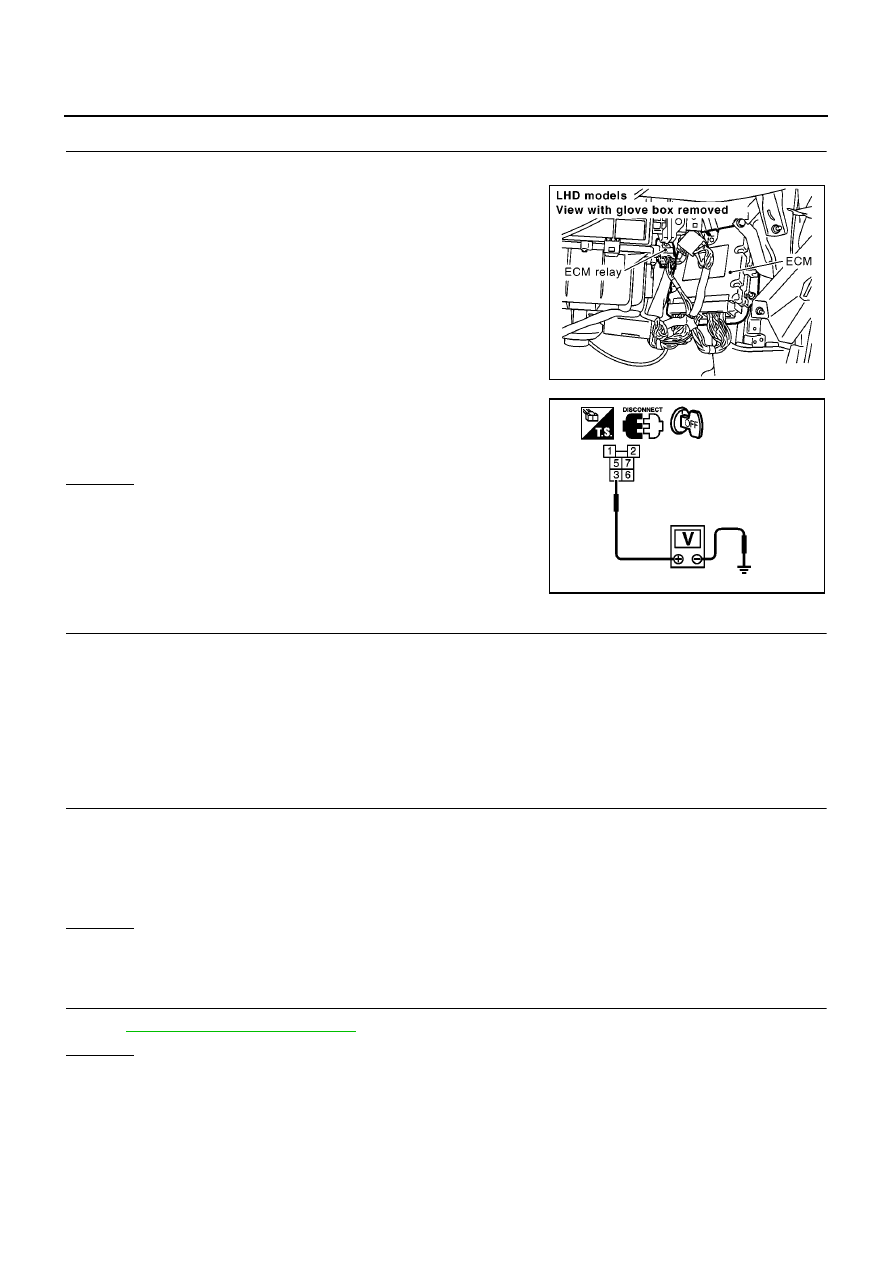

EC-214

[YD (WITH EURO-OBD)]

DTC P0404 EGR VOLUME CONTROL VALVE

3.

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT-III

1.

Turn ignition switch OFF.

2.

Disconnect ECM relay.

3.

Check voltage between ECM relay terminal 3 and ground with
CONSULT-II or tester.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 4.

4.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors E62, F12

●

10A fuse

●

Harness for open or short between ECM relay and battery

>> Repair open circuit or short to ground or short to power in harness or connectors.

5.

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT-IV

1.

Check harness continuity between ECM relay terminal 5 and EGR volume control valve terminals 2, 5.
Refer to Wiring Diagram.

2.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 6.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

6.

CHECK ECM RELAY

Refer to

EC-263, "Component Inspection"

.

OK or NG

OK

>> GO TO 7.

NG

>> Replace ECM relay.

MBIB1086E

Voltage: Battery voltage

PBIB0432E

Continuity should exist.

DTC P0404 EGR VOLUME CONTROL VALVE

EC-215

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

7.

CHECK EGR VOLUME CONTROL VALVE OUTPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Disconnect ECM harness connector.

3.

Check harness continuity between ECM terminals and EGR volume control valve terminals as follows.
Refer to Wiring Diagram.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 8.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

8.

CHECK EGR VOLUME CONTROL VALVE

Refer to

EC-215, "Component Inspection"

.

OK or NG

OK

>> GO TO 9.

NG

>> Replace EGR volume control valve.

9.

CHECK INTERMITTENT INCIDENT

Refer to

EC-75, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

Component Inspection

EBS016L0

EGR VOLUME CONTROL VALVE

With CONSULT-II

1.

Disconnect EGR volume control valve harness connector.

ECM terminal

EGR volume control valve terminal

25

1

26

6

27

3

28

4

Continuity should exist.

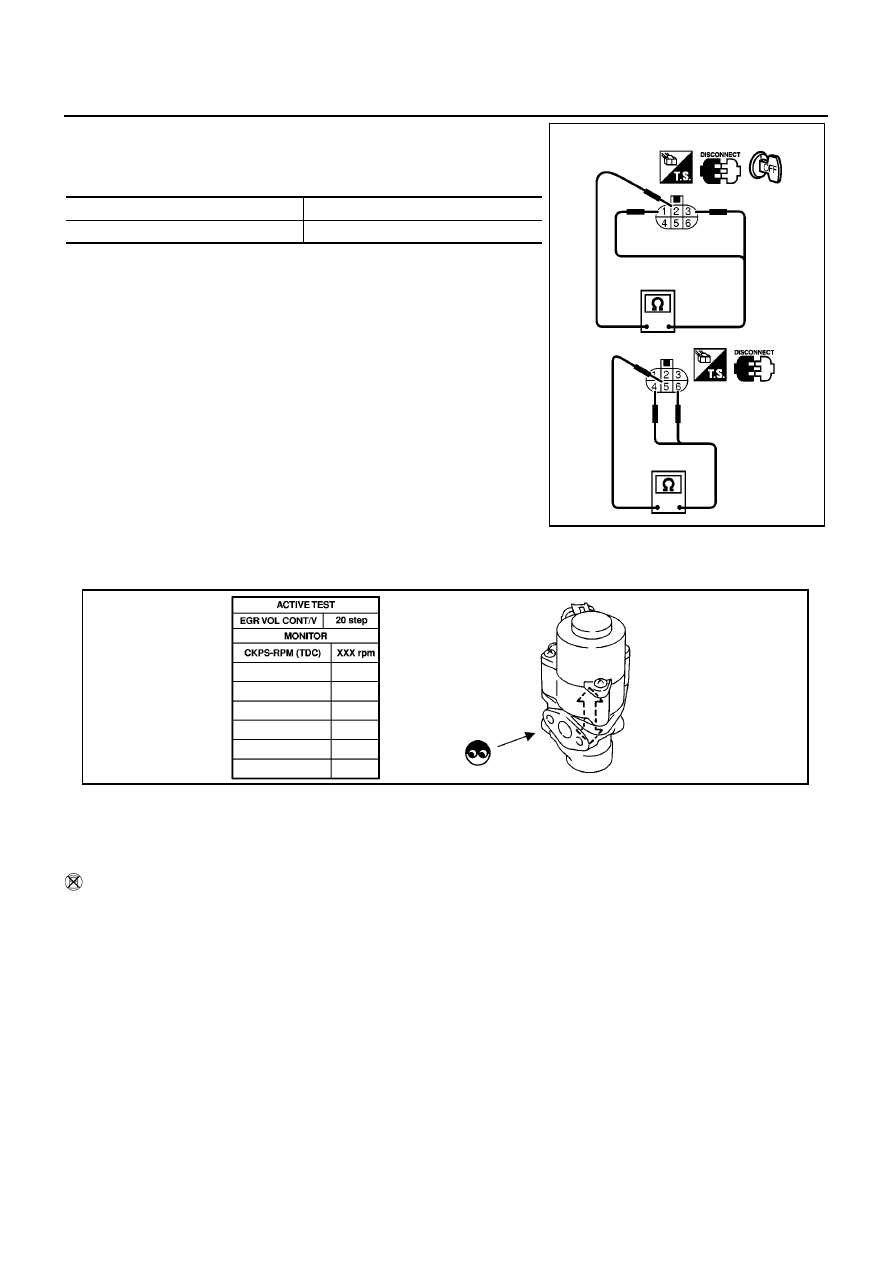

EC-216

[YD (WITH EURO-OBD)]

DTC P0404 EGR VOLUME CONTROL VALVE

2.

Check resistance between the following terminals.

●

terminal 2 and terminals 1, 3

●

terminal 5 and terminals 4, 6

If NG, replace EGR volume control valve.
If OK, go to next step.

3.

Remove EGR volume control valve from cylinder head.

4.

Reconnect EGR volume control valve harness connector.

5.

Turn ignition switch ON.

6.

Perform “EGR VOL CONT/V” in “ACTIVE TEST” mode with CONSULT-II. Check that EGR volume control
valve shaft moves smoothly forward and backward according to the valve opening.

If NG, replace the EGR volume control valve.

NOTE:
When installing the EGR volume control valve, make sure that the shaft is in the same position before
checking.

Without CONSULT-II

1.

Disconnect EGR volume control valve harness connector.

Temperature

°

C (

°

F)

Resistance

Ω

20 (68)

13 - 17
