DTC P0336 CKP SENSOR

EC-189

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

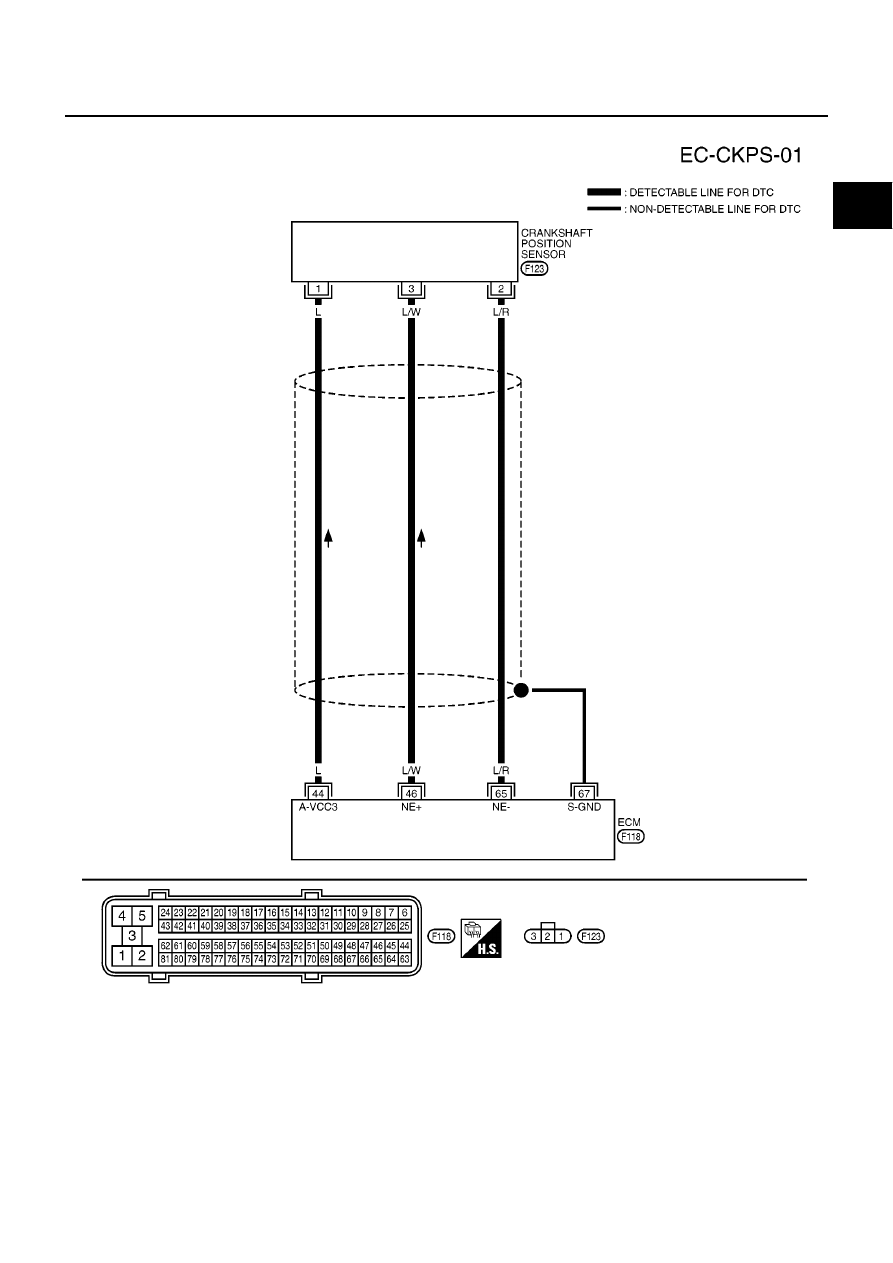

Wiring Diagram

EBS013O4

MBWA0379E

EC-190

[YD (WITH EURO-OBD)]

DTC P0336 CKP SENSOR

Diagnostic Procedure

EBS013O5

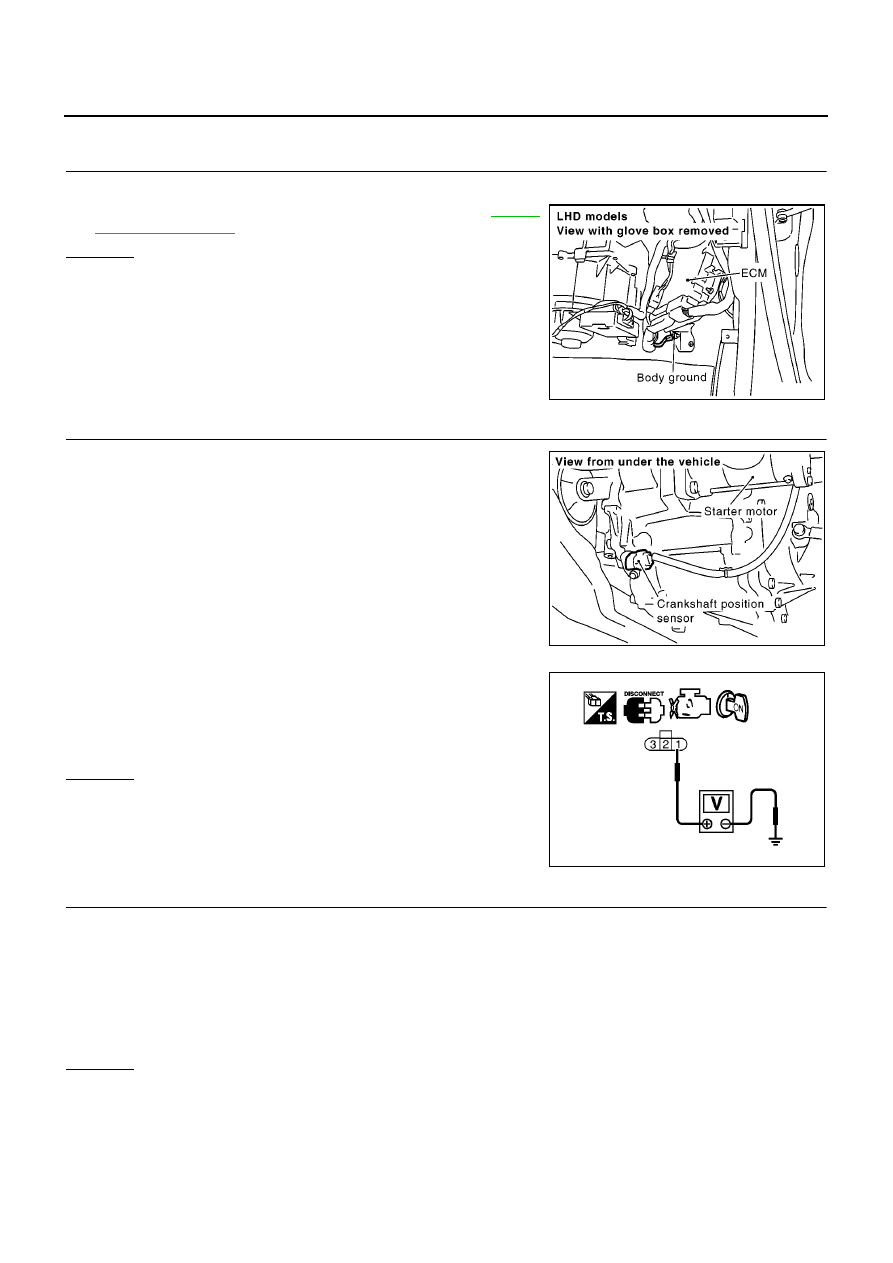

1.

CHECK GROUND CONNECTIONS

1.

Turn ignition switch OFF.

2.

Loosen and retighten engine ground screws. Refer to

EC-82,

"Ground Inspection"

.

OK or NG

OK

>> GO TO 2.

NG

>> Repair or replace ground connections.

2.

CHECK CKP SENSOR POWER SUPPLY CIRCUIT

1.

Disconnect crankshaft position sensor harness connector.

2.

Turn ignition switch ON.

3.

Check voltage between CKP sensor terminal 1 and ground with
CONSULT-II or tester.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 3.

NG

>> Repair open circuit or short to ground or short to power

in harness or connectors.

3.

CHECK CKP SENSOR GROUND CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Disconnect ECM harness connector.

3.

Check harness continuity between ECM terminal 65 and CKP sensor terminal 2.
Refer to Wiring Diagram.

4.

Also check harness for and short to ground and short to power.

OK or NG

OK

>> GO TO 4.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

MBIB0915E

MBIB0863E

Voltage: Approximately 5.3V

PBIB0405E

Continuity should exist.

DTC P0336 CKP SENSOR

EC-191

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

4.

CHECK CKP SENSOR INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Check harness continuity between ECM terminal 46 and CKP sensor terminal 3.
Refer to Wiring Diagram.

2.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 5.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

5.

CHECK CRANKSHAFT POSITION SENSOR

Refer to

EC-191, "Component Inspection"

.

OK or NG

OK

>> GO TO 6.

NG

>> Replace crankshaft position sensor.

6.

CHECK GEAR TOOTH

Visually check for chipping signal plate gear tooth.

OK or NG

OK

>> GO TO 7.

NG

>> Replace the signal plate.

7.

CHECK INTERMITTENT INCIDENT

Refer to

EC-75, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

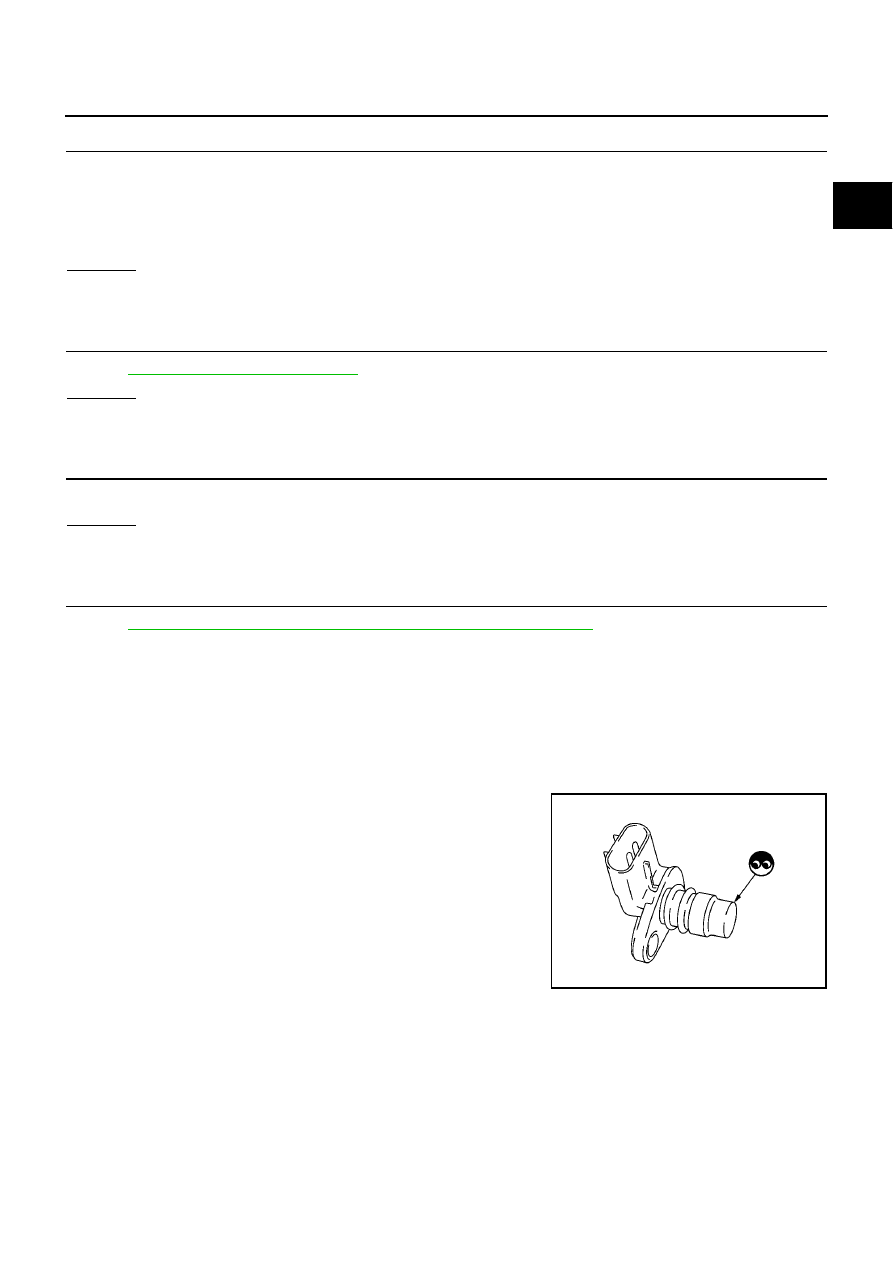

Component Inspection

EBS013O6

CRANKSHAFT POSITION SENSOR

1.

Loosen the fixing bolt of the sensor.

2.

Disconnect crankshaft position sensor harness connector.

3.

Remove the sensor.

4.

Visually check the sensor for chipping.

Continuity should exist.

MBIB0864E

EC-192

[YD (WITH EURO-OBD)]

DTC P0336 CKP SENSOR

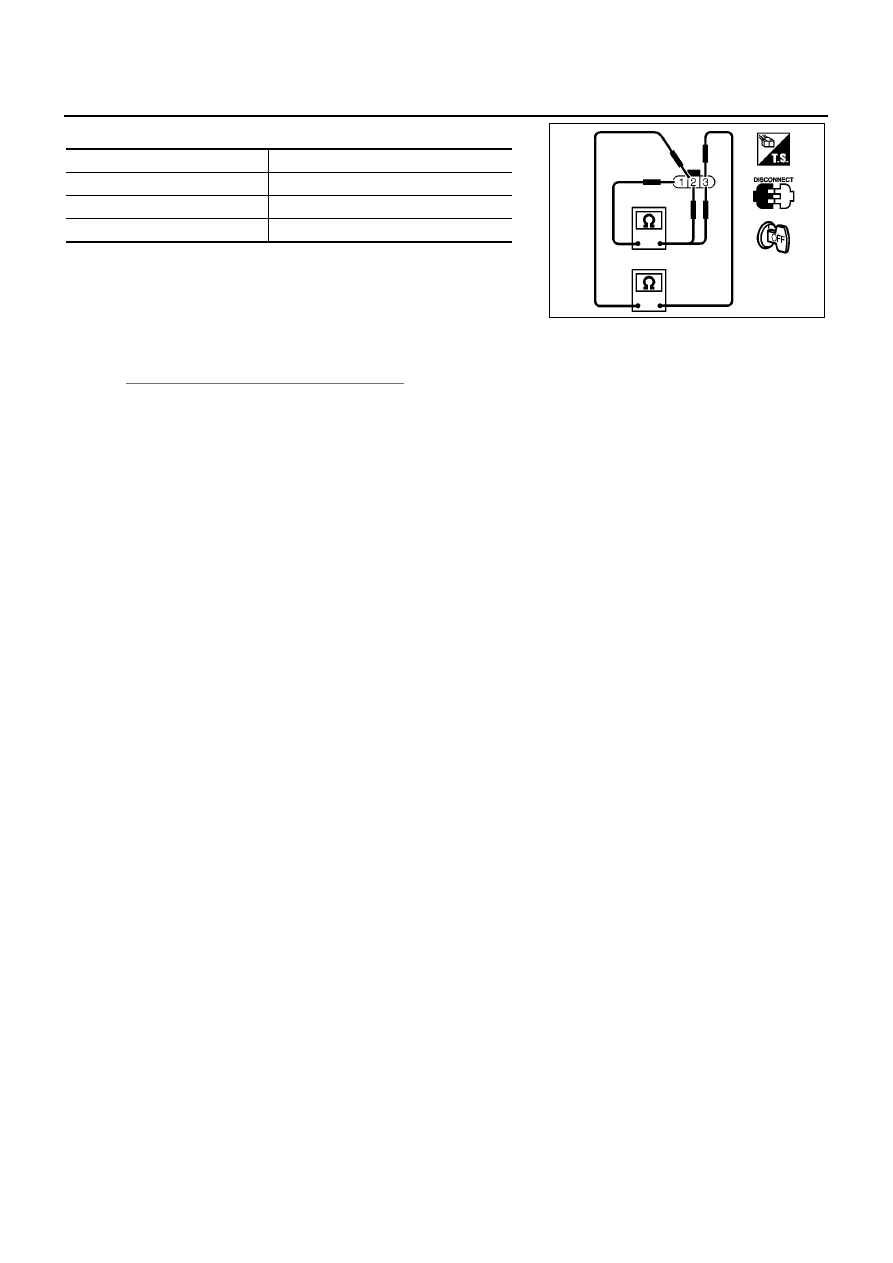

5.

Check resistance as shown in the figure.

6.

If NG, replace crankshaft position sensor.

Removal and Installation

EBS013O7

CRANKSHAFT POSITION SENSOR

Refer to

EM-29, "OIL PAN AND OIL STRAINER"

.

Terminal No. (Polarity)

Resistance

Ω

[at 25

°

C (77

°

F)]

1 (+) - 2 (-)

Except 0

1 (+) - 3 (-)

Except 0 or

∞

2 (+) - 3 (-)

Except 0

MBIB1009E
