Seat Belt Buckle Switch Check (Passenger Side)

EKS009D1

1.

SMART ENTRANCE CONTROL UNIT SYSTEM INSPECTION

Perform the smart entrance control unit self-diagnosis. Refer to

BCS-11, "SELF-DIAG RESULTS MODE"

in

“Body control system (BCS)” section.

OK or NG

OK

>> GO TO 2.

NG

>> Check smart entrance control system.

2.

COMBINATION METER SELF-DIAGNOSIS INSPECTION

Perform combination meter self-diagnosis mode. Refer to

DI-14, "Combination Meter Self-Diagnosis"

(LHD

models) or

DI-37, "Combination Meter Self-Diagnosis"

(RHD models).

OK or NG

OK

>> GO TO 3. (LHD models)

OK

>> GO TO 4. (RHD models)

NG

>> Check combination meter system.

3.

CHECK SEAT BELT BUCKLE SWITCH INPUT SIGNAL (LHD MODELS)

1.

Turn ignition switch “OFF”.

2.

Disconnect combination meter harness connector.

3.

Check continuity between combination meter harness connector
M36 terminal 9 (G/B) and ground.

NOTE:
When performing the following procedure, a person is sitting on the
passenger side seat. (As a result, the seat pressure sensor is turned
ON.)

OK or NG

OK

>> Seat belt buckle switch is OK.

NG

>> GO TO 5.

Terminal

Condition

(Passenger side

seat belt buckle

switch)

Continuity

9 (G/B)

Ground

Fasten

No

Unfasten

Yes

MKIB0024E

DI-118

WARNING CHIME

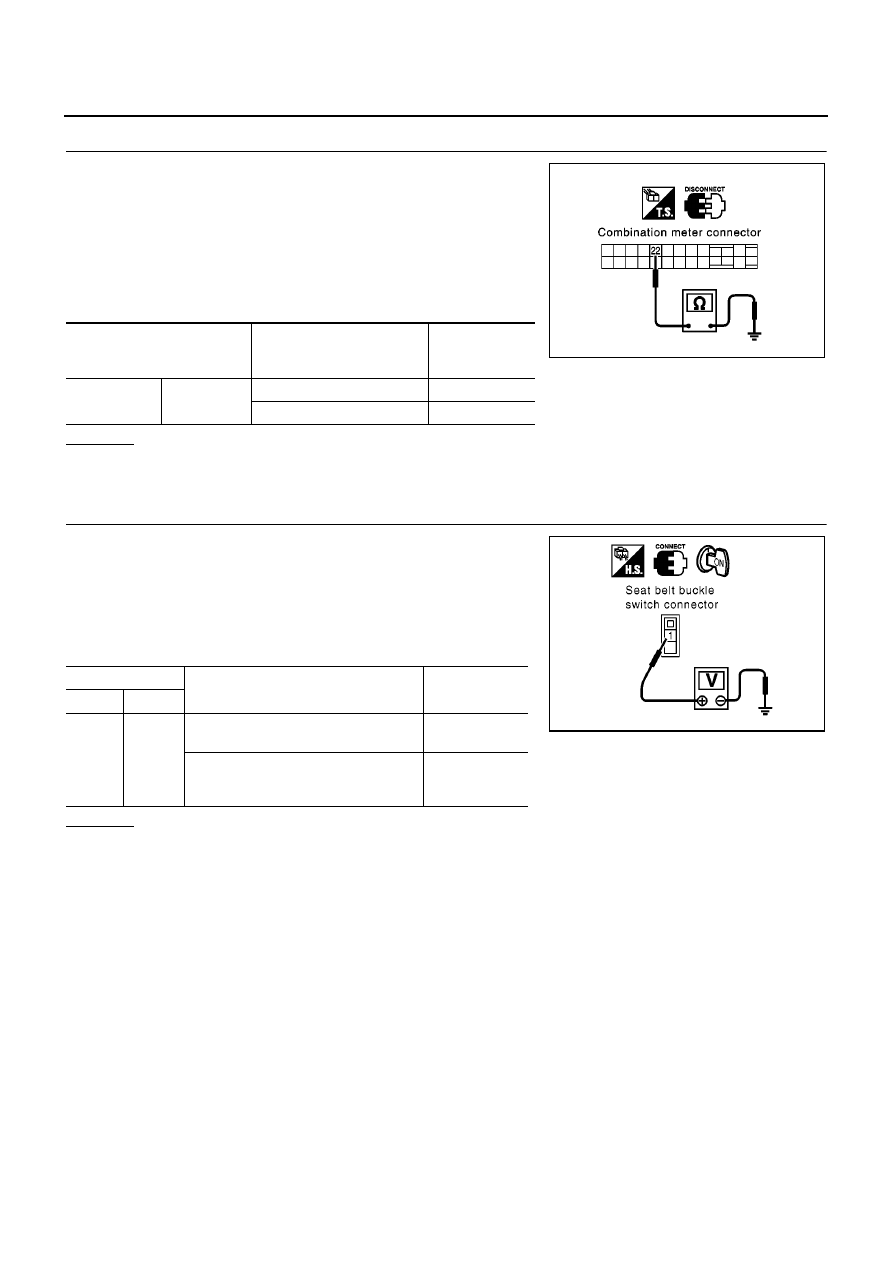

4.

CHECK SEAT BELT BUCKLE SWITCH INPUT SIGNAL (RHD MODELS)

1.

Turn ignition switch “OFF”.

2.

Disconnect combination meter harness connector.

3.

Check continuity between combination meter harness connector
M36 terminal 22 (G/B) and ground.

NOTE:
When performing the following procedure, a person is sitting on the
passenger side seat. (As a result, the seat pressure sensor is turned
ON.)

OK or NG

OK

>> Seat belt buckle switch is OK.

NG

>> GO TO 5.

5.

CHECK SEAT PRESSURE SWITCH INPUT SIGNAL

1.

Reconnect combination meter harness connector.

2.

Disconnect seat belt buckle switch (passenger side) harness
connector.

3.

Turn ignition switch “ON”.

4.

Check voltage between seat belt buckle switch (passenger side)
harness connector B111 terminal 1 (G) and ground.

OK or NG

OK

>> GO TO 10.

NG

>> GO TO 6. (LHD models)

NG

>> GO TO 7. (RHD models)

Terminal

Condition

(Passenger side seat belt

buckle switch)

Continuity

22 (G/B)

Ground

Fastened

No

Unfastened

Yes

MKIB0044E

Terminal

Condition

(Seat pressure switch)

Voltage [V]

(+)

(–)

1 (G)

Ground

Person is not sitting in passenger side

seat. (Seat pressure switch “OFF”)

0

Person is sitting in passenger side seat
and seat belt buckle switch is tastened.

(Seat pressure switch “ON”)

Approx. 5

MKIB0711E

WARNING CHIME

DI-119

C

D

E

F

G

H

I

J

L

M

A

B

DI

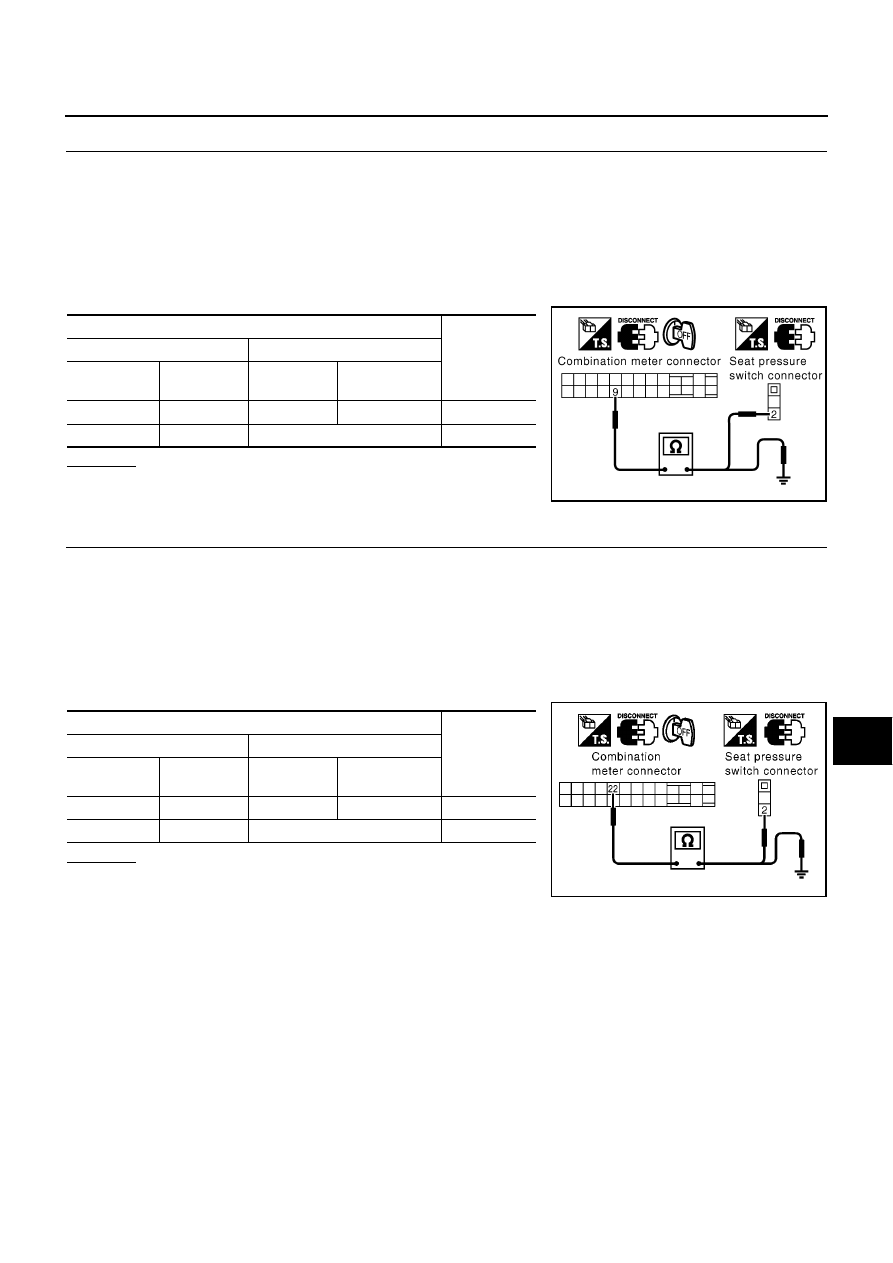

6.

CHECK SEAT PRESSURE SWITCH INPUT SIGNAL CIRCUIT (LHD MODELS)

1.

Turn ignition switch “OFF”.

2.

Disconnect combination meter harness connector and seat pressure switch harness connector.

3.

Check the following.

–

Harness continuity between combination meter harness connector M36 terminal 9 (G/B) and seat pres-
sure switch harness connector B110 terminal 2 (G/B).

–

Harness continuity between combination meter harness connector M36 terminal 9 (G/B) and body
ground.

OK or NG

OK

>> GO TO 8.

NG

>> Repair or replace harness.

7.

CHECK SEAT PRESSURE SWITCH INPUT SIGNAL CIRCUIT (RHD MODELS)

1.

Turn ignition switch “OFF”.

2.

Disconnect combination meter harness connector and seat pressure switch harness connector.

3.

Check the following.

–

Harness continuity between combination meter harness connector M36 terminal 22 (G/B) and seat pres-
sure switch harness connector B110 terminal 2 (G/B).

–

Harness continuity between combination meter harness connector M36 terminal 22 (G/B) and body
ground.

OK or NG

OK

>> GO TO 8.

NG

>> Repair or replace harness.

Terminal

Continuity

(+)

(–)

Connector

Terminal

(Wire color)

Connector

Terminal

(Wire color)

M36

9 (G/B)

B110

2 (G/B)

Yes

M36

9 (G/B)

Ground

No

MKIB0712E

Terminal

Continuity

(+)

(–)

Connector

Terminal

(Wire color)

Connector

Terminal

(Wire color)

M36

22 (G/B)

B110

2 (G/B)

Yes

M36

22 (G/B)

Ground

No

MKIB0713E

DI-120

WARNING CHIME

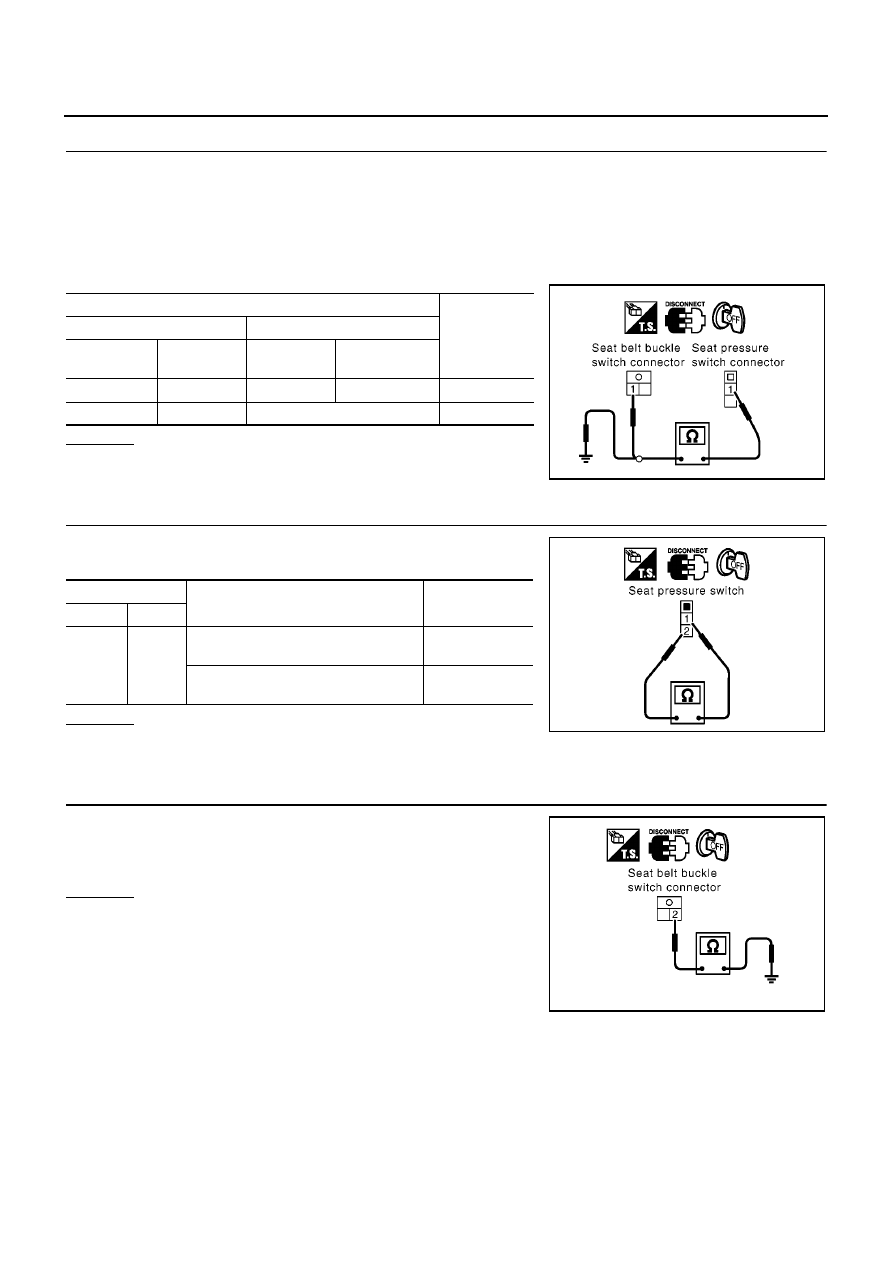

8.

CHECK SEAT BELT BUCKLE SWITCH INPUT SIGNAL CIRCUIT

1.

Disconnect seat belt buckle switch (passenger side) and seat pressure switch harness connector.

2.

Check the following.

–

Harness continuity between seat belt buckle switch (passenger side) harness connector B111 terminal 1
(G) and seat pressure switch harness connector B110 terminal 1 (G).

–

Harness continuity between seat pressure switch harness connector B110 terminal 1 (G) and body
ground.

OK or NG

OK

>> GO TO 9.

NG

>> Repair or replace harness.

9.

CHECK SEAT PRESSURE SWITCH

Check continuity between seat pressure switch connector B110 ter-
minals 1 and 2.

OK or NG

OK

>> GO TO 10.

NG

>> Replace seat pressure switch.

10.

CHECK SEAT BELT BUCKLE SWITCH GROUND CIRCUIT

Check harness continuity between seat belt buckle switch (passen-
ger side) harness connector B111 terminal 2 (B) and body ground.

OK or NG

OK

>> GO TO 11.

NG

>> Repair or replace harness.

Terminal

Continuity

(+)

(–)

Connector

Terminal

(Wire color)

Connector

Terminal

(Wire color)

M110

1 (G)

B111

1 (G)

Yes

M110

1 (G)

Ground

No

MKIB0714E

Terminal

Condition

(Seat pressure switch)

Continuity

(+)

(–)

1

2

Person is not sitting in passenger side

seat. (Seat pressure switch “OFF”)

No

Person is sitting in passenger side seat.

(Seat pressure switch “ON”)

Yes

MKIB0715E

Continuity should exist.

MKIB0710E
