WARNING CHIME

DI-113

C

D

E

F

G

H

I

J

L

M

A

B

DI

4.

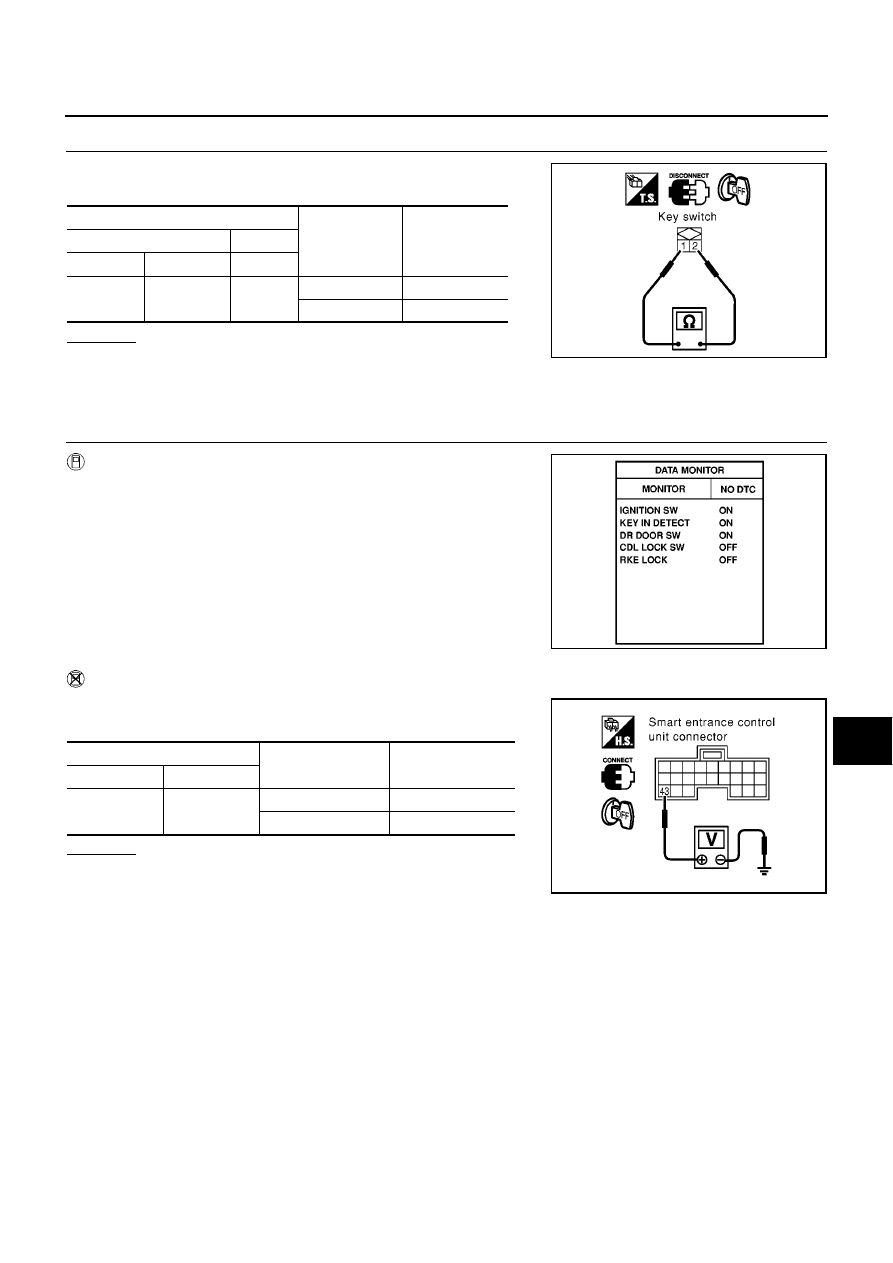

CHECK KEY SWITCH

Check continuity between key switch connector M30 terminals 1 and
2.

OK or NG

OK

>> Key switch is OK.

NG

>> Replace key switch.

Front Door Switch (Driver side) Check

EKS009CZ

1.

CHECK FRONT DOOR SWITCH (DRIVER SIDE) INPUT SIGNAL

With CONSULT-II

●

Check front door switch (“DR DOOR SW”) in “DATA MONITOR”
mode with CONSULT-II.

Without CONSULT-II

●

Check voltage between smart entrance control unit harness
connector M42 terminal 43 (R/W) and ground.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 2.

Terminals

Condition

Continuity

(+)

(–)

Connector

Terminal

Terminal

M30

1

2

Inserted

Yes

Removed

No

MKIB0704E

When driver's door is open

: DR DOOR SW ON

When driver's door is closed

: DR DOOR SW OFF

MKIB0193E

Terminal

Condition

(Driver's door)

Voltage [V]

(+)

(–)

43 (R/W)

Ground

Open

Approx. 5

Closed

0

MKIB0018E

DI-114

WARNING CHIME

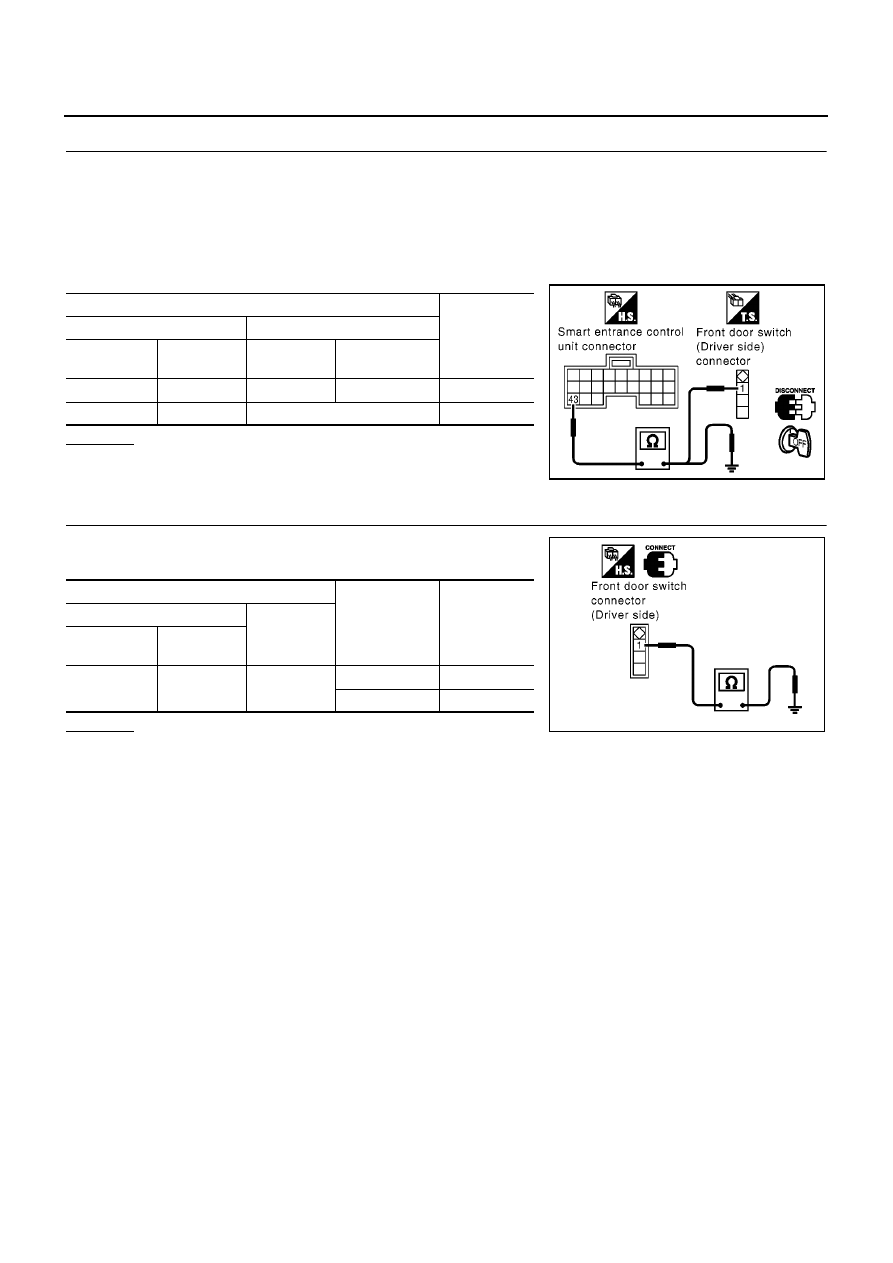

2.

CHECK DOOR SWITCH OPEN OR SHORT CIRCUIT

1.

Disconnect smart entrance control unit harness connector and front door switch (driver side) connector.

2.

Check the following.

–

Harness continuity between smart entrance control unit harness connector M42 terminal 43 (R/W) and
door switch (driver side) connector B16 terminal 1 (R/W).

–

Harness continuity between smart entrance control unit harness connector M42 terminal 43 (R/W) and
body ground.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace harness.

3.

CHECK DOOR SWITCH (DRIVER SIDE)

Check continuity between front door switch (driver side) connector
B16 terminal 1 (R/W) and body ground.

OK or NG

OK

>> Front door switch (driver side) is OK.

NG

>> Replace front door switch (driver side)

Terminals

Continuity

(+)

(–)

Connector

Terminal

(Wire color)

Connector

Terminal

(Wire color)

M42

43 (R/W)

B16 (R/W)

1 (W/R)

Yes

M42

43 (R/W)

Ground

No

MKIB0705E

Terminals

Condition

Continuity

(+)

(–)

Connector

Terminal

(Wire color)

B16

1 (R/W)

Ground

Door is open

Yes

Door is closed

No

MKIB0706E

WARNING CHIME

DI-115

C

D

E

F

G

H

I

J

L

M

A

B

DI

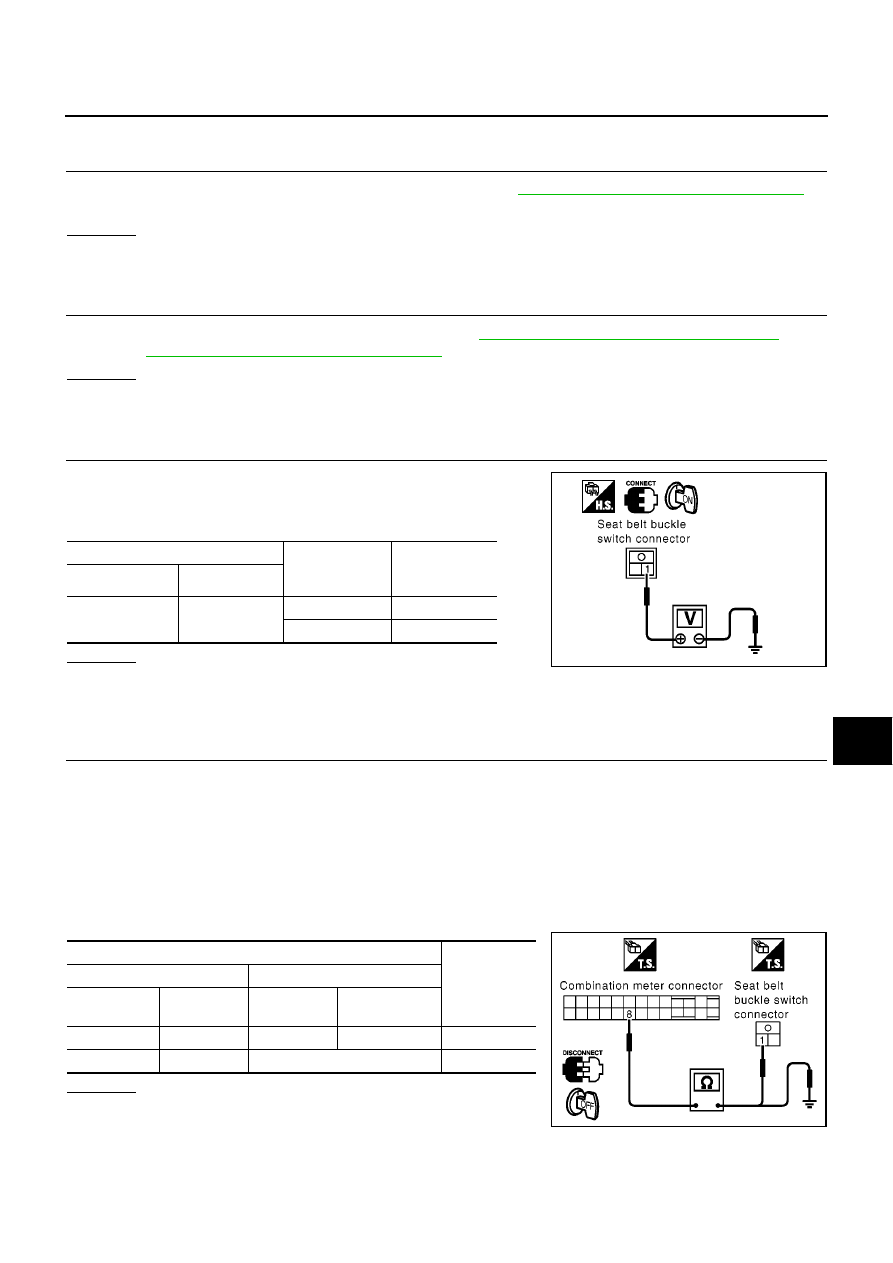

Seat Belt Buckle Switch Check (Driver side)

EKS009D0

1.

SMART ENTRANCE CONTROL UNIT SYSTEM INSPECTION

Perform the smart entrance control unit self-diagnosis. Refer to

BCS-11, "SELF-DIAG RESULTS MODE"

in

“Body control system (BCS)” section.

OK or NG

OK

>> GO TO 2.

NG

>> Check smart entrance control system.

2.

COMBINATION METER SELF-DIAGNOSIS INSPECTION

Perform combination meter self-diagnosis mode. Refer to

DI-14, "Combination Meter Self-Diagnosis"

(LHD

models) or

DI-37, "Combination Meter Self-Diagnosis"

(RHD models).

OK or NG

OK

>> GO TO 3.

NG

>> Check combination meter system.

3.

CHECK SEAT BELT BUCKLE SWITCH INPUT SIGNAL

1.

Turn ignition switch “ON”.

2.

Check voltage between seat belt buckle switch (driver side) har-
ness connector B12 terminal 1 (G/W) and ground.

OK or NG

OK

>> Seat belt buckle switch is OK.

NG

>> GO TO 4. (LHD models)

NG

>> GO TO 5. (RHD models)

4.

CHECK SEAT BELT BUCKLE SWITCH INPUT SIGNAL CIRCUIT (LHD MODELS)

1.

Turn ignition switch “OFF”.

2.

Disconnect combination meter harness connector and seat belt buckle switch (driver side) harness con-
nector.

3.

Check the following.

–

Harness continuity between combination meter harness connector M36 terminal 8 (G/W) and seat belt
buckle switch (driver side) harness connector B12 terminal 1 (G/W).

–

Harness continuity between combination meter harness connector M36 terminal 8 (G/W) and body
ground.

OK or NG

OK

>> GO TO 6.

NG

>> Repair or replace harness.

Terminal

Condition (Driver

side seat belt

buckle switch)

Voltage [V]

(+)

(–)

1 (G/W)

Ground

Fasten

Approx. 5

Unfasten

0

MKIB0707E

Terminal

Continuity

(+)

(–)

Connector

Terminal

(Wire color)

Connector

Terminal

(Wire color)

M36

8 (G/W)

B12

1 (G/W)

Yes

M36

8 (G/W)

Ground

No

MKIB0708E

DI-116

WARNING CHIME

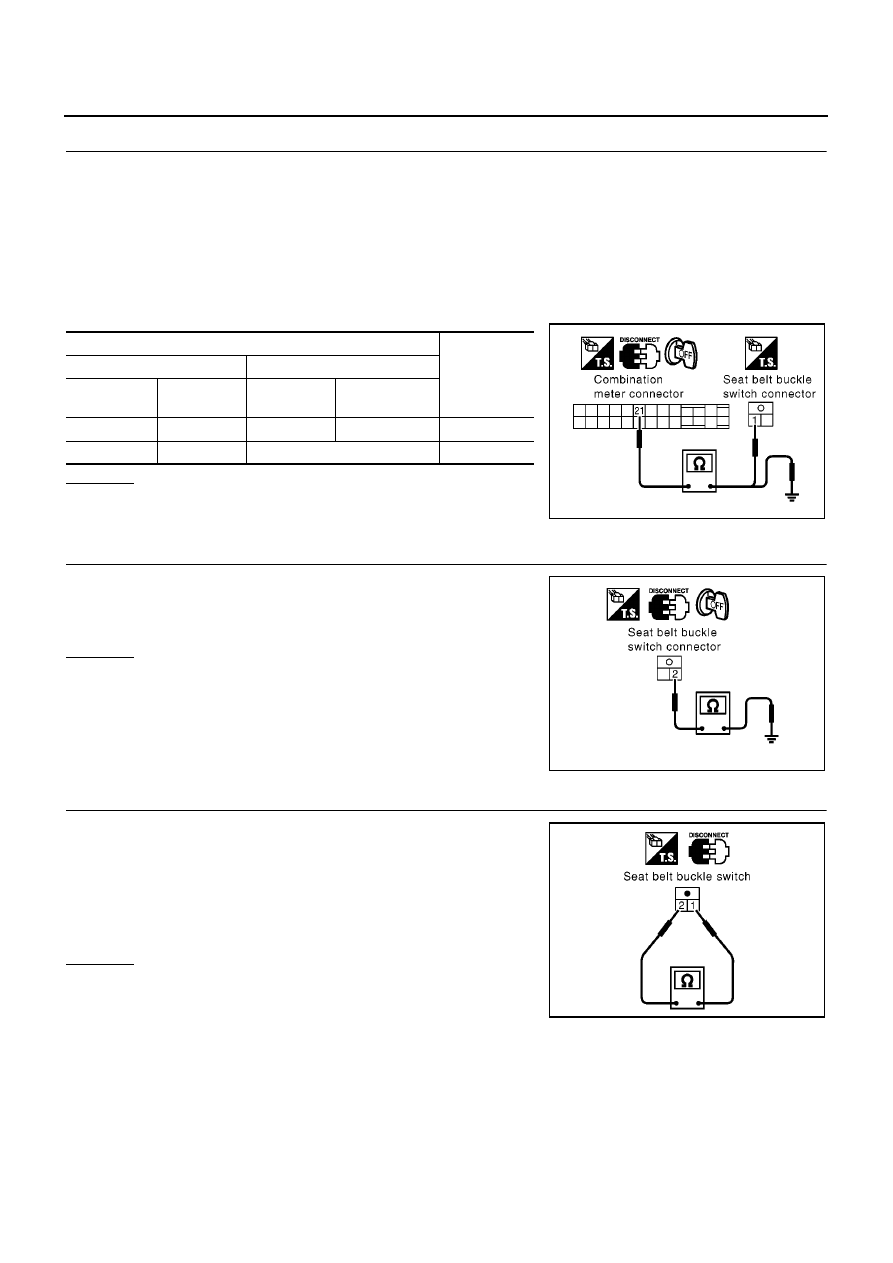

5.

CHECK SEAT BELT BUCKLE SWITCH INPUT SIGNAL CIRCUIT (RHD MODELS)

1.

Turn ignition switch “OFF”.

2.

Disconnect combination meter harness connector and seat belt buckle switch (driver side) harness con-
nector.

3.

Check the following.

–

Harness continuity between combination meter harness connector M36 terminal 21 (G/W) and seat belt
buckle switch (driver side) harness connector B12 terminal 1 (G/W).

–

Harness continuity between combination meter harness connector M36 terminal 21 (G/W) and body
ground.

OK or NG

OK

>> GO TO 6.

NG

>> Repair or replace harness.

6.

CHECK SEAT BELT BUCKLE SWITCH GROUND CIRCUIT

Check harness continuity between seat belt buckle switch (driver
side) harness connector B12 terminal 2 (B) and body ground.

OK or NG

OK

>> GO TO 7.

NG

>> Repair or replace harness.

7.

CHECK SEAT BELT BUCKLE SWITCH

Check continuity between seat belt buckle switch (driver side) con-
nector B12 terminal 1 and 2.

OK or NG

OK

>> INSPECTION END.

NG

>> Replace seat belt buckle switch (driver side).

Terminal

Continuity

(+)

(–)

Connector

Terminal

(Wire color)

Connector

Terminal

(Wire color)

M36

21 (G/W)

B12

1 (G/W)

Yes

M36

21 (G/W)

Ground

No

MKIB0709E

Continuity should exist.

MKIB0710E

When seat belt
fastened

: Continuity should not exist.

When seat belt
unfastened

: Continuity should exist.

MKIB0022E
