WARNING CHIME

DI-101

C

D

E

F

G

H

I

J

L

M

A

B

DI

WARNING CHIME

PFP:24814

System Description

EKS009CR

POWER SUPPLY AND GROUND CIRCUIT

Power is supplied at all times

●

through 10A fuse (No. 32, located in fuse and fusible link box)

●

to combination switch terminal 11

●

through 10A fuse [No. 12, located in the fuse block (J/B)]

●

to key switch terminal 1 and

●

to smart entrance control unit terminal 56.

With ignition switch in ON or START position, power is supplied

●

through 10A fuse [No. 10, located in the fuse block (J/B)]

●

to smart entrance control unit terminal 29.

Ground is supplied

●

to smart entrance control unit terminal 53

●

through body grounds M16, M50, M70 or F115 (gasoline engine models).

IGNITION KEY WARNING CHIME

With the key in the ignition key cylinder, the ignition switch in OFF or ACC position, and the driver's door open,
the warning chime will sound. Power is supplied

●

through key switch terminal 2

●

to smart entrance control unit terminal 5.

Ground is supplied

●

from front door switch (driver side) terminal 1

●

to smart entrance control unit terminal 43.

Ground is supplied through the case of the front door switch (driver side).

LIGHT WARNING CHIME

With ignition switch OFF position, driver's door open, and lighting switch in 1ST or 2ND position, warning
chime will sound. Power is supplied

●

from the lighting switch terminal 12

●

to smart entrance control unit terminal 17.

Ground is supplied

●

from front door switch (driver side) terminal 1

●

to smart entrance control unit terminal 43.

Ground is supplied through the case of the front door switch (driver side).

SEAT BELT WARNING CHIME
Driver Side

When the vehicle speed exceeds 25 km/h (16 MPH) with front driver side seat belt unfastened (seat belt
switch ON), warning chime will sound for approximately 90 seconds.
If the seat belt are fastened, then unfastened again, warning chime will sound.
Smart entrance control unit received vehicle speed signal from combination meter with CAN communication
line.
Ground is supplied:

●

from seat belt buckle switch (driver side) terminal 1

●

to combination meter terminal 8 (LHD models) or 21 (RHD models).

Seat belt buckle switch (driver side) terminal 2 is grounded through body grounds B17, B24, B55 (hatchback
models) or D94 (wagon models).

Passenger Side

When the person is sitting on the passenger side seat
Ground is supplied:

●

from seat belt buckle switch (passenger side) terminal 1

DI-102

WARNING CHIME

●

through seat belt pressure switch terminals 1 and 2

●

from combination meter terminal 9 (LHD models) or 22 (RHD models).

Warning chime will sound in case of the same condition as the driver side.

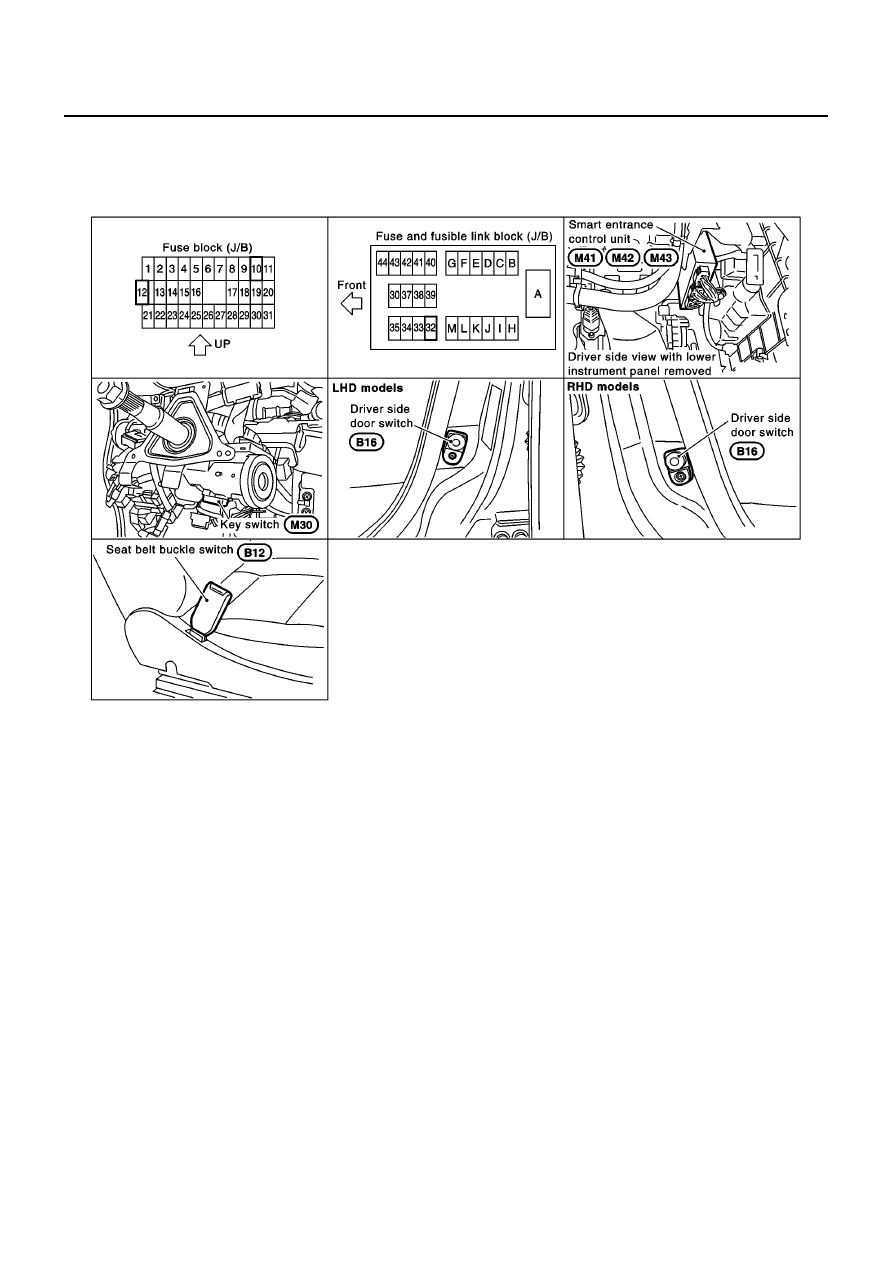

Component Parts and Harness Connector Location

EKS009CS

MKIB0050E

WARNING CHIME

DI-103

C

D

E

F

G

H

I

J

L

M

A

B

DI

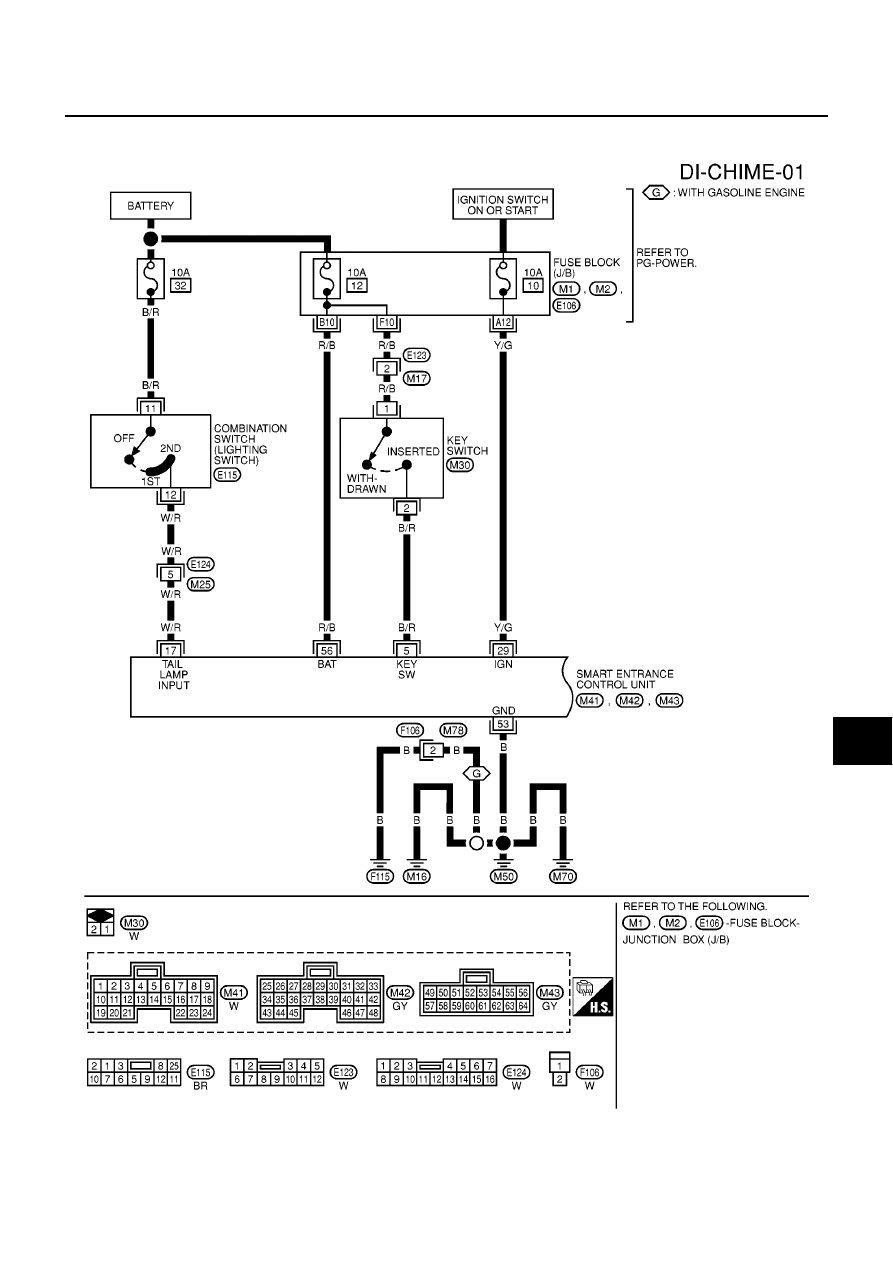

Wiring Diagram — CHIME —

EKS009CT

LHD MODELS

MKWA0638E

DI-104

WARNING CHIME

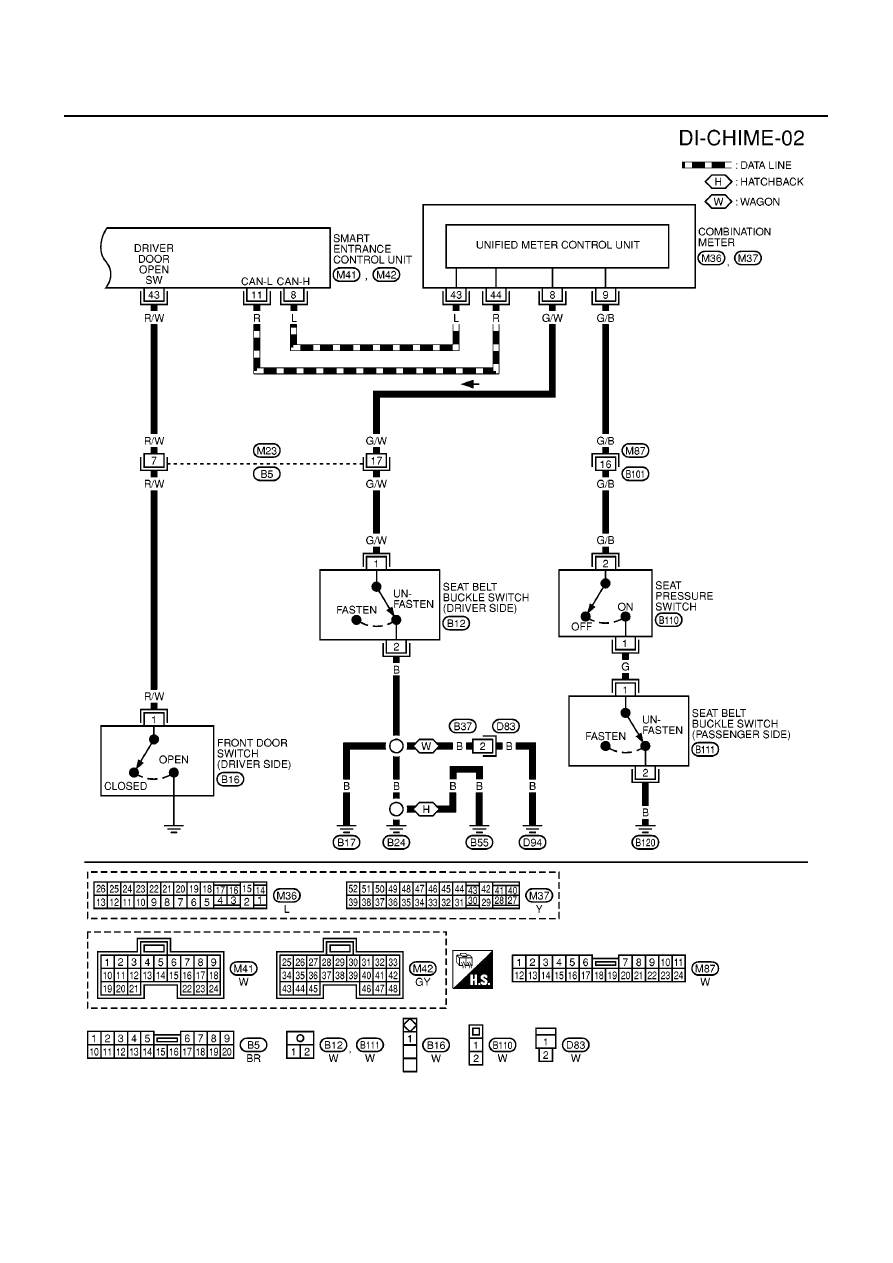

MKWA0639E
