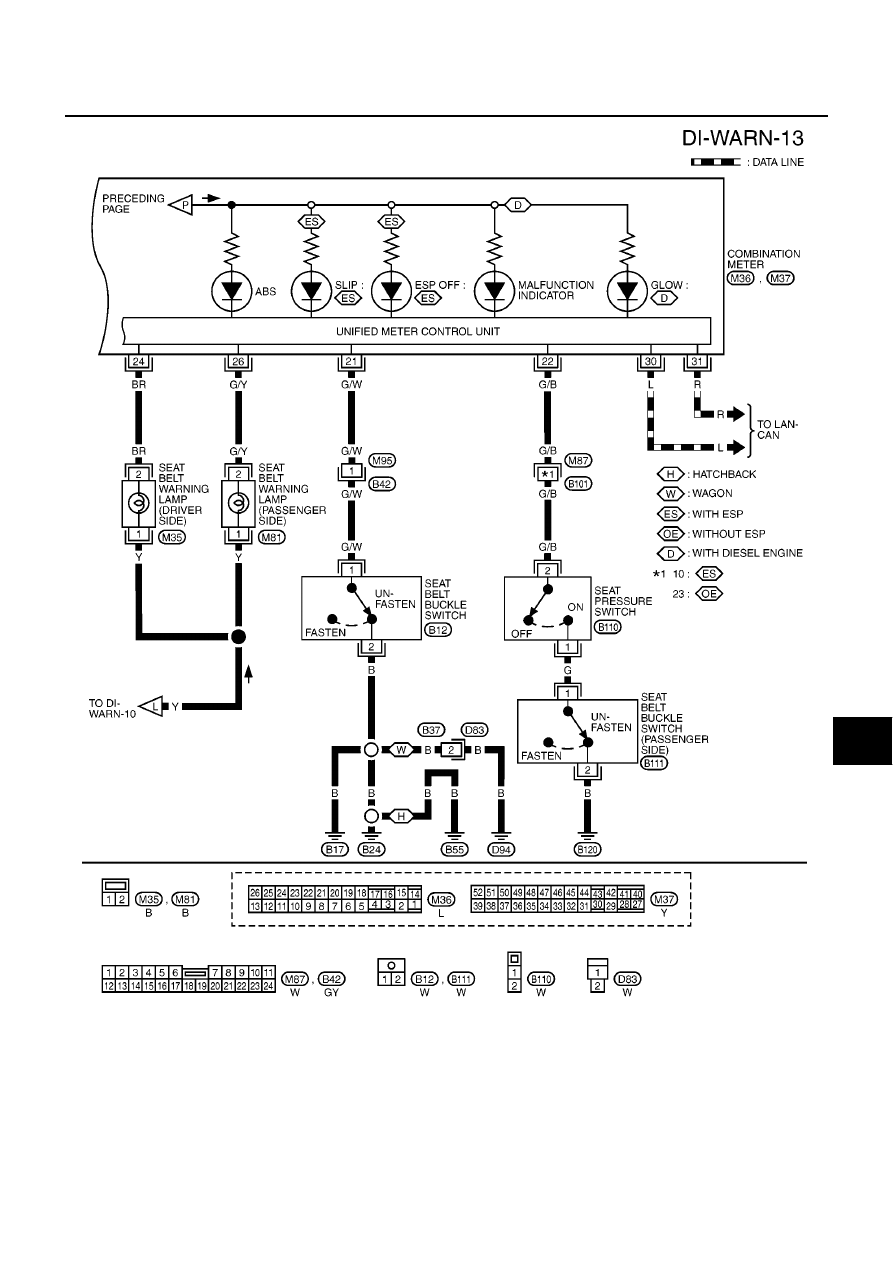

WARNING LAMPS

DI-97

C

D

E

F

G

H

I

J

L

M

A

B

DI

MKWA1038E

DI-98

WARNING LAMPS

Electrical Components Inspection

EKS009CP

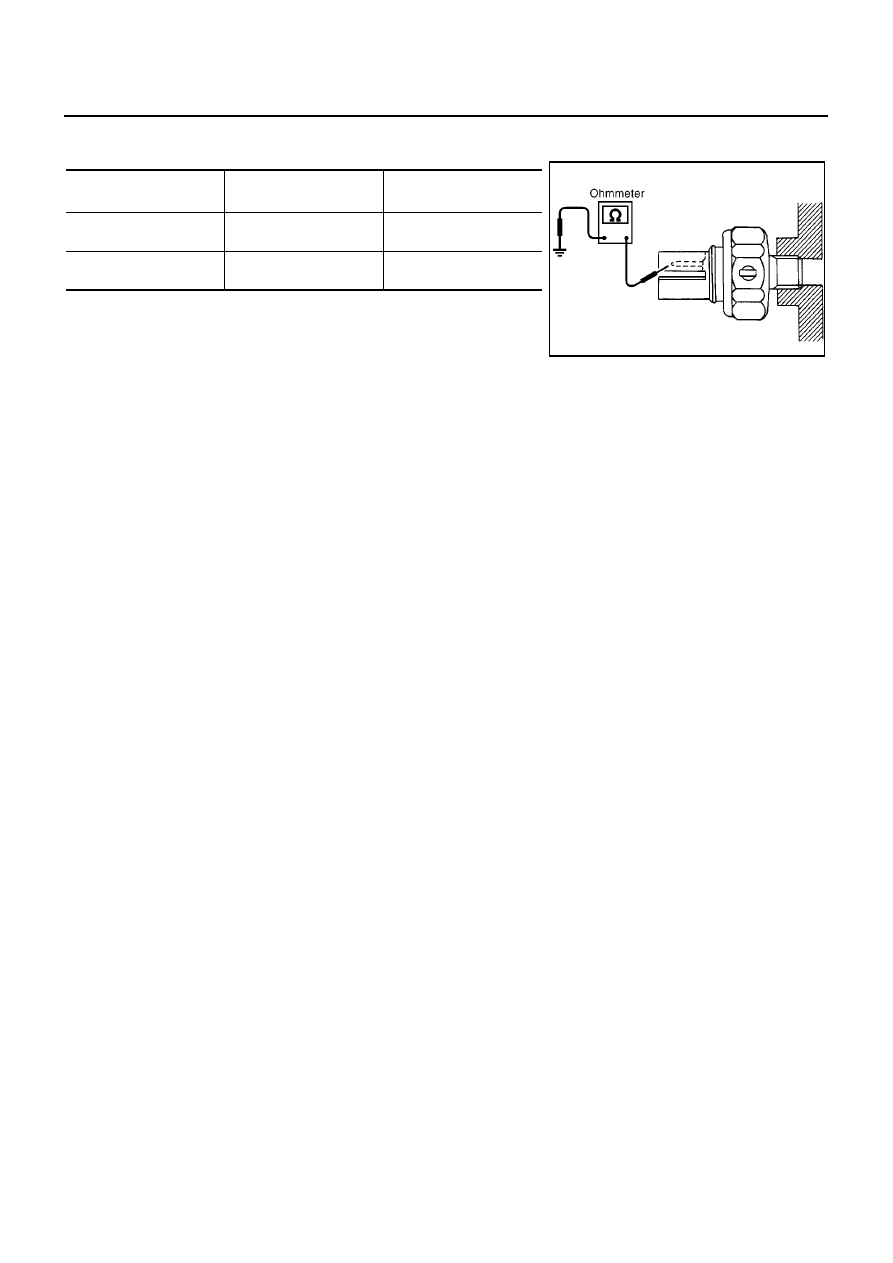

OIL PRESSURE SWITCH CHECK

Check the continuity between the terminals of oil pressure switch
and body ground.

Oil pressure

kPa (bar,

kg/cm

2

, psi)

Continuity

Engine running

More than 10 - 20 (0.10 -

0.20, 0.1 - 0.2, 1 - 3)

No

Engine not running

Less than 10 - 20 (0.10 -

0.20, 0.1 - 0.2, 1 - 3)

Yes

MEL425F

A/T INDICATOR

DI-99

C

D

E

F

G

H

I

J

L

M

A

B

DI

A/T INDICATOR

PFP:24814

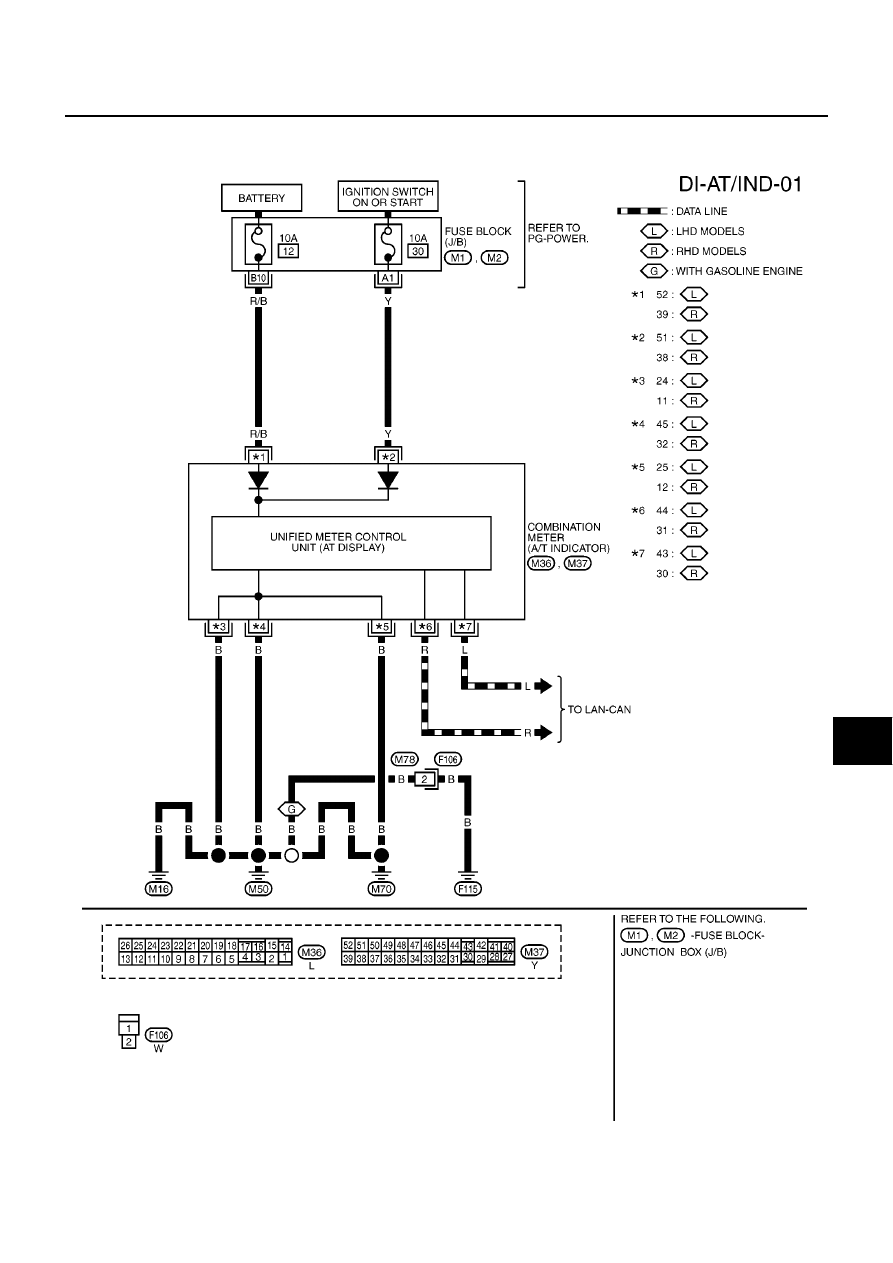

Wiring Diagram — AT/IND —

EKS009CQ

MKWA1039E

DI-100

A/T INDICATOR

SYMPTOM CHART

1.

TCM CONTROL UNIT SYSTEM INSPECTION

Perform TCM self-diagnosis. Refer to AT section in P12 ESM (SM2E00-1P12E0E).

OK or NG

OK

>> GO TO 2.

NG

>> GO TO TCM trouble diagnosis.

2.

SELF-DIAGNOSIS INSPECTION

Perform combination meter self-diagnosis mode. Refer to

DI-14, "Combination Meter Self-Diagnosis"

(LHD

models) or

DI-37, "Combination Meter Self-Diagnosis"

(RHD models).

OK or NG

OK

>> A/T indicator is OK.

NG

>> Replace combination meter control unit assembly.

Symptom

Possible cause

A/T indicator lamp is malfunc-
tioning.

All the lamps inactive
Partially inactive

A/T indicator does not illuminate. Shown the below.

Segment is missing

●

Combination meter self-diagnosis mode. Refer to

DI-14,

"Combination Meter Self-Diagnosis"

(LHD models) or

DI-

37, "Combination Meter Self-Diagnosis"

(RHD models).

●

Check the connector conditions in combination meter.

If the above system is OK, replace unified meter control unit.
