LCD DISPLAY

DI-65

C

D

E

F

G

H

I

J

L

M

A

B

DI

CAUTION:

If self-diagnosis cannot activated, refer to

DI-77, "Self-Diagnosis Does Not Perform"

.

DI-66

LCD DISPLAY

SELF-DIAGNOSIS RESULT
Quick Reference Table

1.

Select an applicable diagnosis No. in the diagnosis result quick reference table.

2.

Find estimated malfunctioning system in the diagnosis No. table and perform check by referring to the AV
communication line circuit diagram.

3.

Turn the ignition switch to OFF and perform self-diagnosis again.

*: Center control unit = Display unit

CAUTION:

When an error is in the AV communication line, it cannot be detected on the screen because self-diag-
nosis is inoperative.

Self-Diagnosis Codes

Screen switch

Diagnosis No.

Switch color

Center control

unit *

Multifunction switch

Audio unit

CD auto changer

Red

×

1

Yellow

×

×

2

×

×

×

3

×

×

4

×

×

×

×

5

Diagnosis

No.

Possible cause

Reference page

1

Display unit malfunction.

–

2

Multifunction switch power supply and ground circuit.

DI-71, "Power Supply and

Ground Circuit Check for

Multifunction Switch"

3

Audio unit power supply and ground circuit. AV communication line between multifunc-
tion switch and the display unit. Audio unit internal communication circuit.

●

AV-34, "Power Supply

Circuit Inspection"

●

DI-74, "Audio Circuit

Check"

4

CD auto changer power supply and ground circuit. AV communication line between CD
auto changer and audio unit.

●

AV-34, "Power Supply

Circuit Inspection"

●

DI-75, "CD Auto

Changer Circuit Check"

5

AV communication line circuit malfunction.

DI-75, "AV Communication

Line Check"

LCD DISPLAY

DI-67

C

D

E

F

G

H

I

J

L

M

A

B

DI

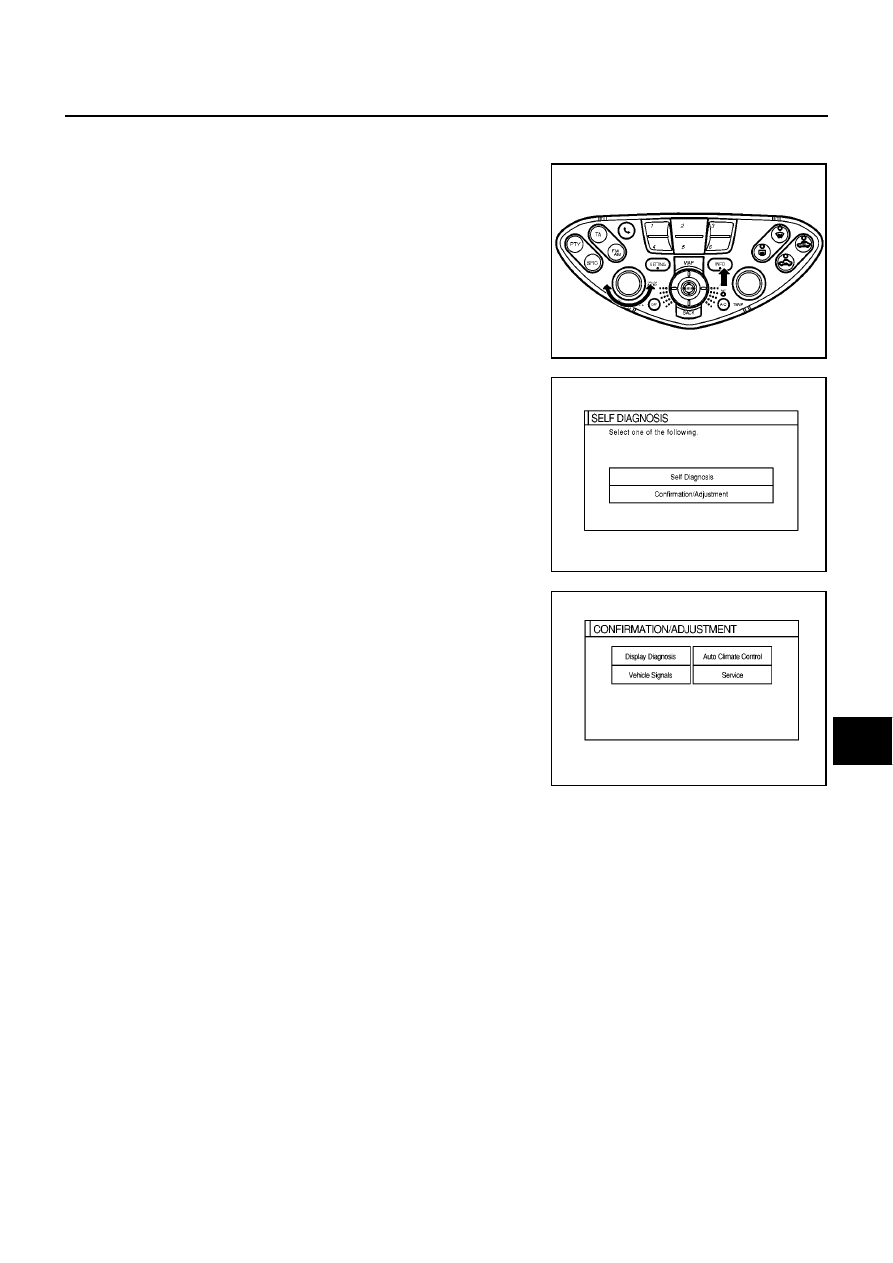

CONFIRMATION/ADJUSTMENT Mode

EKS009C2

OPERATION PROCEDURE

1.

Start the engine.

2.

Turn the audio system off.

3.

While pressing the “INFO” switch, turn the volume control dial
clockwise or counterclockwise for 30 clicks or more. (When the
self-diagnosis mode is started, a short beep will be heard.)

●

Shifting from current screen to previous screen is performed
by pressing “PREV” switch.

4.

The initial trouble diagnosis screen will be shown, and items
“SELF-DIAGNOSIS” and “CONFIRMATION/ADJUSTMENT” will
become selective.

5.

When “CONFIRMATION/ADJUSTMENT” is selected on the ini-
tial trouble diagnosis screen, the operation will enter the CON-
FIRMATION/ADJUSTMENT mode. In this mode, check and
adjustment of each item will become possible.

6.

Select

each

switch

on

“CONFIRMATION/ADJUSTMENT”

screen to display the relevant diagnosis screen.

MKIB0139E

SKIA0381E

MKIB0137E

DI-68

LCD DISPLAY

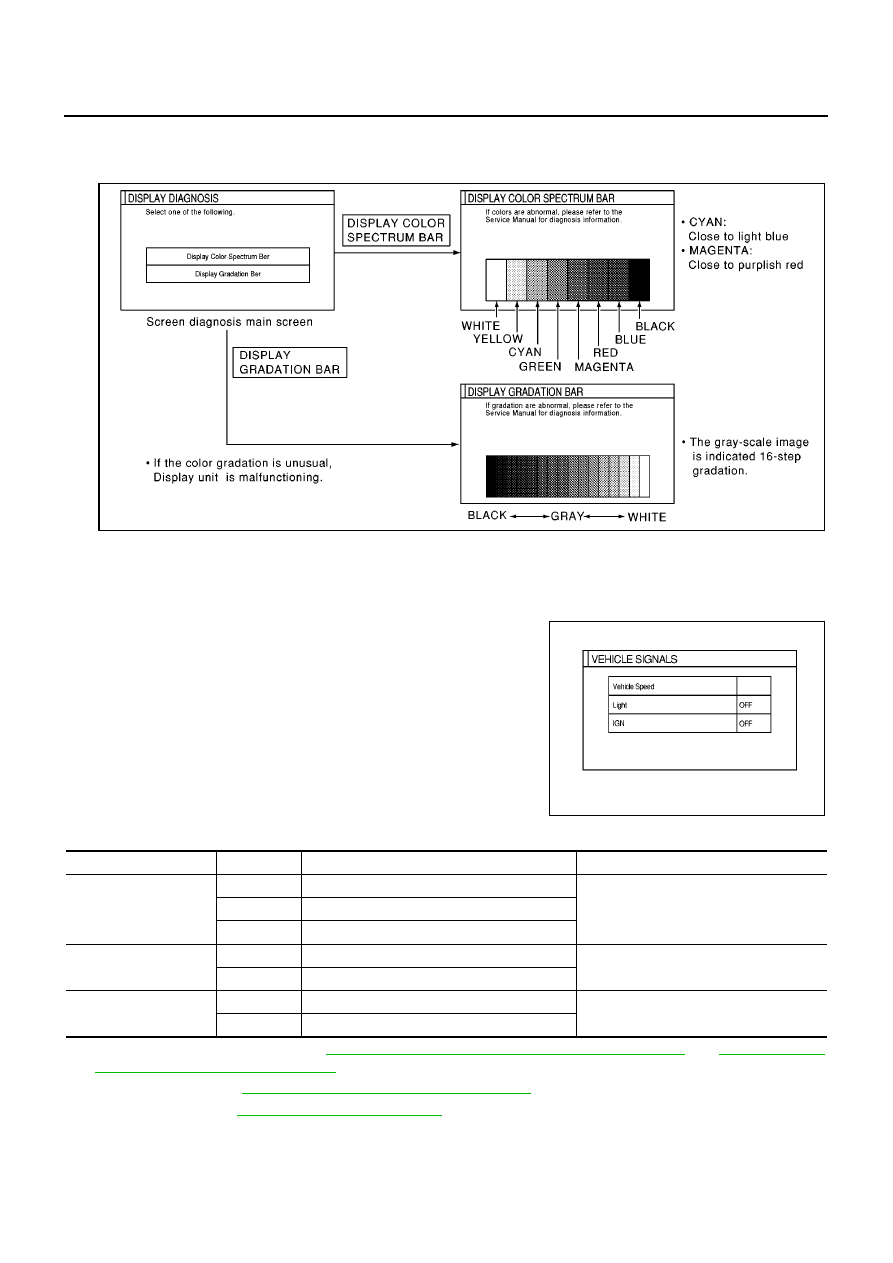

DISPLAY DIAGNOSIS

Use this mode to check the display color brightness and setting. The display unit must be replaced if the color
brightness and shading are unusual.

CAUTION:

When Display Color Spectrum Bar screen is completed after “BACK” switch is pressed, the screen
color changes once. This is normal.

VEHICLE SIGNALS

●

In this mode, following input signals to the display unit can be
checked on the display.

●

If vehicle speed is NG, refer to

DI-72, "Vehicle Speed Signal Check/LHD Models"

or

DI-73, "Vehicle

Speed Signal Check/RHD Models"

.

●

If light is NG, refer to

DI-74, "Illumination Control Signal Check"

.

●

If IGN is NG, refer to

DI-74, "Ignition Signal Check"

.

MKIB0134E

MKIB0136E

Diagnosis item

Display

Condition

Remarks

Vehicle speed

ON

Vehicle speed is greater than 0 km/h (0 MPH).

Changes in indication may be delayed by
approx. 1.5 seconds. This is normal.

OFF

Vehicle speed is 0 km /h (0 MPH).

–

Ignition switch is in “ACC” position.

Light

ON

Lighting switch is 1st or 2nd position.

-

OFF

Lighting switch is “OFF” position.

IGN

ON

Ignition switch is in “ON” position.

-

OFF

Ignition switch is in “ACC” or “OFF” position.
