RADIATOR

CO-29

[F9Q]

C

D

E

F

G

H

I

J

K

L

M

A

CO

1.

Apply water by hose to the back side of the radiator core vertically downwards.

2.

Apply water again to all radiator core surface once per minute.

3.

Stop washing if any stains no longer flow out from the radiator.

4.

Blow air into the back side of radiator core vertically downwards.

●

Use compressed air lower than 490 kPa (4.9 bar 5 kg/cm

2

, 71psi) and keep distance more than 30 cm

(11.8 in).

5.

Blow air again into all the radiator core surface once per minute until no water sprays out.

CO-30

[F9Q]

WATER PUMP

WATER PUMP

PFP:21020

Removal and Installation

EBS00S3C

WARNING:

Never remove the radiator cap when the engine is hot. Serious burns could occur from high pressure
coolant escaping from the radiator.

REMOVAL

1.

Remove the following parts.

●

Battery ground cable

●

Undercover

●

RH front wheel

2.

Remove right side splash cover.

3.

Remove drive belt. Refer to

EM-142, "DRIVE BELTS"

.

4.

Drain engine coolant. Refer to

CO-25, "Changing Engine Coolant"

.

CAUTION:

Perform when engine is cold.

5.

Remove timing belt. Refer to

EM-157, "TIMING BELT"

.

6.

Remove the water pump.

●

Coolant will leak from the cylinder block, so have a receptacle ready below.

CAUTION:

●

Handle the water pump vane so that it does not contact any other parts.

●

Water pump cannot be disassembled and should be replaced as a unit.

INSPECTION AFTER REMOVAL

●

Visually make sure there is no significant dirt or rusting on the
water pump body and vane.

●

Make sure there is no looseness in the vane shaft, and that it
turns smoothly when rotated by hand.

●

If there are any unusualness, replace the water pump assembly.

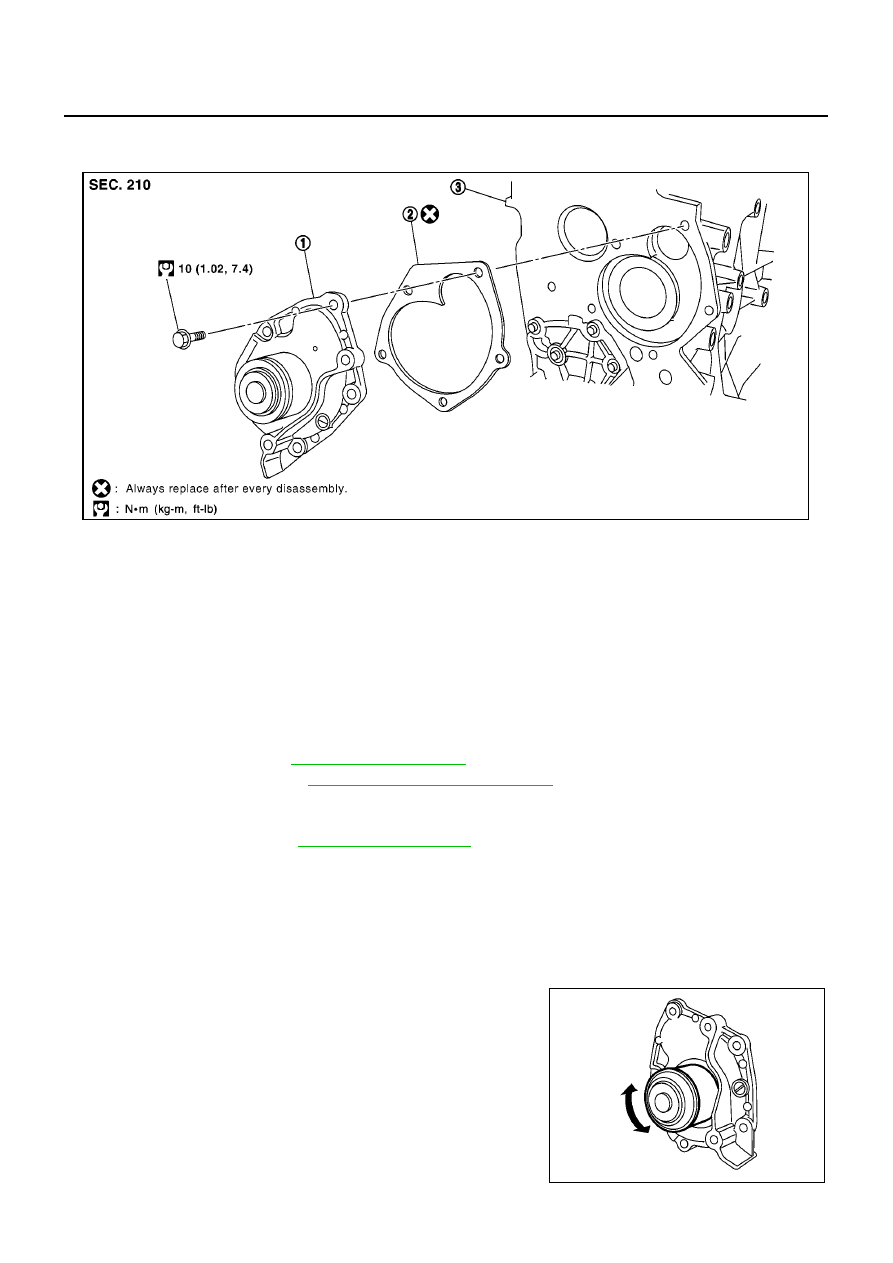

MBIB0933E

1.

Water pump

2.

Gasket

3.

Cylinder block

MBIB0934E

WATER PUMP

CO-31

[F9Q]

C

D

E

F

G

H

I

J

K

L

M

A

CO

INSTALLATION

●

Install in the reverse order of removal.

CO-32

[F9Q]

WATER OUTLET,WATER PIPING

WATER OUTLET,WATER PIPING

PFP:11060

Removal and Installation

EBS00S3D

REMOVAL

1.

Remove engine room cover. Refer to

EM-141, "ENGINE ROOM COVER"

.

2.

Drain engine coolant. Refer to

CO-25, "Changing Engine Coolant"

.

CAUTION:

Perform when engine is cold.

3.

Remove radiator upper hose. Refer to

CO-27, "RADIATOR"

.

4.

Remove vacuum pump. Refer to

EM-154, "VACUUM PUMP"

.

5.

Remove heater hose.

6.

Disconnect water hose from water outlet.

7.

Remove water outlet.

INSTALLATION

Install in the reverse order of removal.

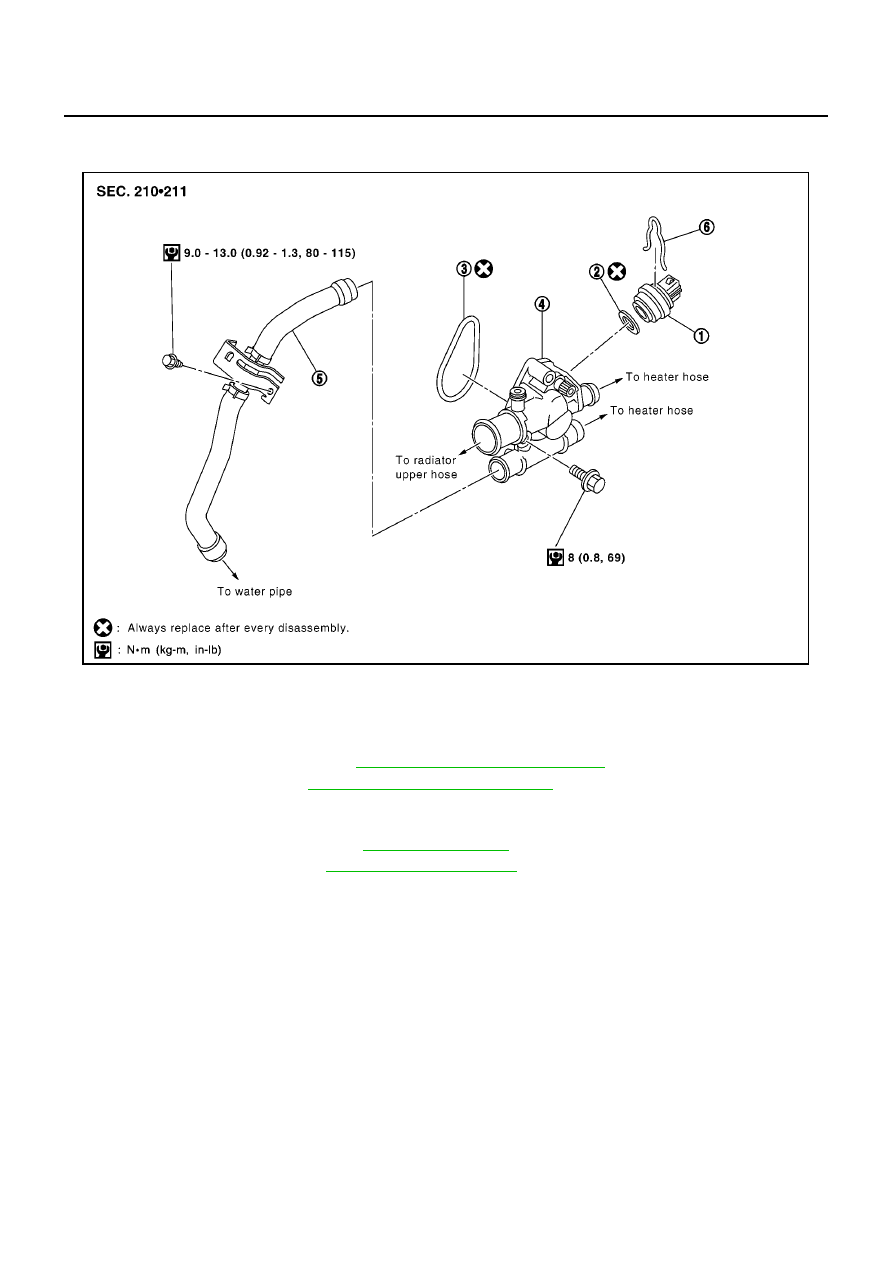

MBIB0935E

1.

Water temperature sensor

2.

O-ring

3.

Gasket

4.

Water outlet

5.

Water hose

6.

Retainer ring
