SERVICE DATA AND SPECIFICATIONS (SDS)

CO-21

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

CO

SERVICE DATA AND SPECIFICATIONS (SDS)

PFP:00030

Standard and Limit

EBS00SJX

CAPACITY

THERMOSTAT

RADIATOR

Unit: kPa (bar, kg/cm

2

, psi)

Tightening Torque

EBS00SJY

Unit:N·m (kg-m, ft-lb)

Unit:N·m (kg-m, in-lb)*

Engine coolant capacity [With reservoir tank (MAX level)]

9.5

(8-3/8 Imp qt)

Valve opening temperature

80 - 84

°

C (176 - 183

°

F)

Full open lift amount

More than 10 mm/ 95

°

C (0.39 in/203

°

F)

Cap relief pressure

Standard

78 - 98 (0.78 - 0.98, 0.8 - 1.0, 11 - 14)

Limit

59 (0.59, 0.6, 9)

Leakage test pressure

157 (1.57, 1.6, 23)

Radiator mounting bracket
Radiator fan assembly
Radiator fan
Radiator fan motor

3.8 - 4.5 (0.39 - 0.46, 34 - 39)*
3.8 - 4.5 (0.39 - 0.46, 34 - 39)*
2.9 - 3.9 (0.30 - 0.40, 26 - 34)*
4.0 - 4.5 (0.41 - 0.45, 36 - 39)*

Water pump
Water pump pully
Water inlet
Thermostat housing
Water inlet pipe
Hater return pipe

23.0 - 30.0 (2.3 - 3.1, 17 - 22)

7.3 - 9.6 (0.74 - 0.98, 65 - 85)*

21 - 28 (2.1 - 2.9, 16 - 20)
21 - 28 (2.1 - 2.9, 16 - 20)
21 - 28 (2.1 - 2.9, 16 - 20)
21 - 28 (2.1 - 2.9, 16 - 20)

CO-22

[F9Q]

PRECAUTIONS

[F9Q]

PRECAUTIONS

PFP:00001

Precautions For Liquid Gasket

EBS00S34

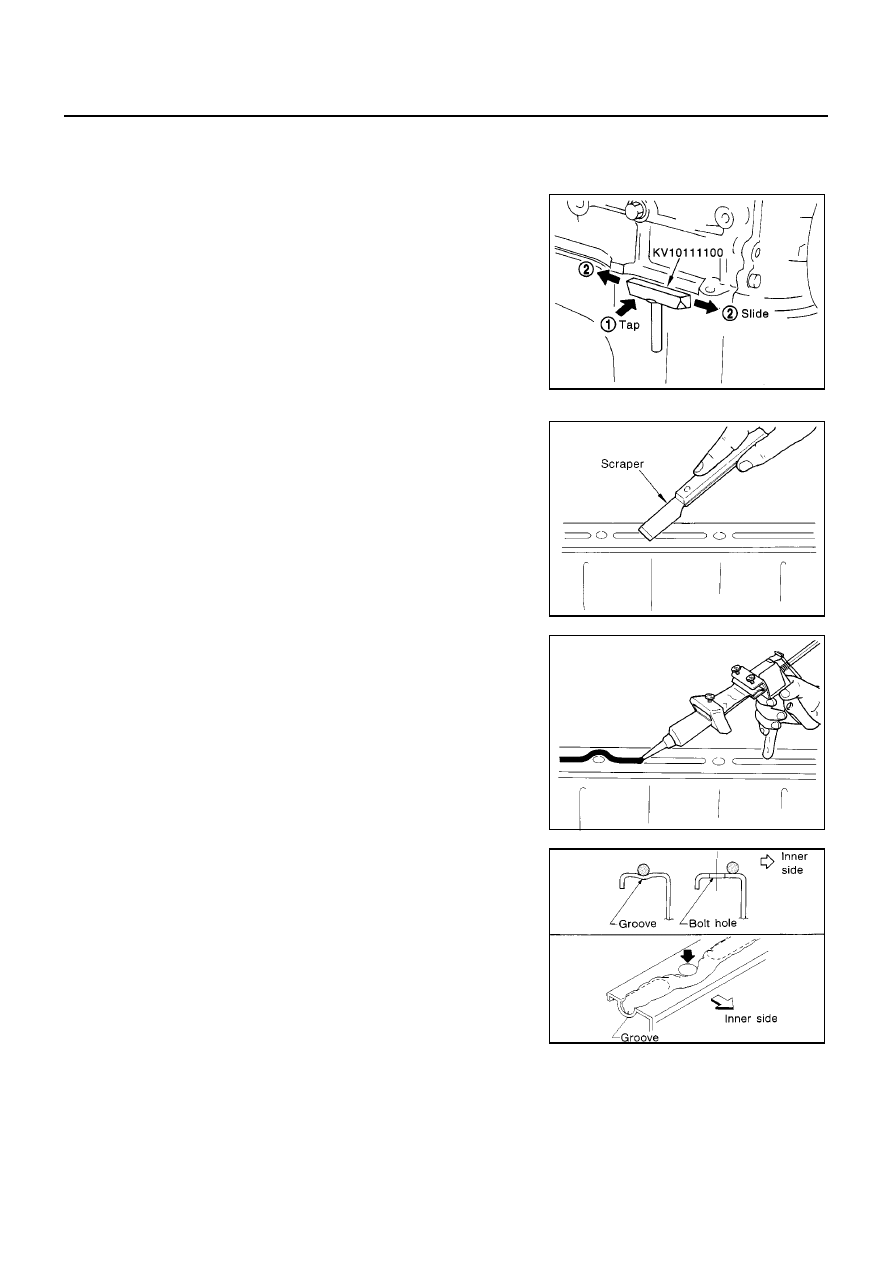

REMOVAL OF LIQUID GASKET

●

After removing the mounting bolts and nuts, separate the mating
surface using a seal cutter and remove the liquid gasket.

CAUTION:

Be careful not to damage the mating surfaces.

●

In areas where the cutter is difficult to use, use a plastic hammer
to lightly tap the gasket applied area.

CAUTION:

If for some unavoidable reason a tool such as a flat-bladed
screwdriver is used, be careful not to damage the mating
surfaces.

LIQUID GASKET APPLICATION PROCEDURE

1.

Using a scraper, remove the old liquid gasket adhering to the
gasket application surface and the mating surface.

●

Remove the liquid gasket completely from the groove of the
gasket application surface, mounting bolts and bolt holes.

2.

Wipe the gasket application surface and the mating surface with
white gasoline (lighting and heating use) to remove adhering
moisture, grease and foreign materials.

3.

Attach the liquid gasket to the tube presser.
Use Genuine Liquid Gasket or equivalent.

4.

Apply the gasket without breaks to the specified location with the
specified dimensions.

●

If there is a groove for the liquid gasket application, apply the
gasket to the groove.

●

As for the bolt holes, normally apply the gasket inside the
holes. If specified, it should be applied outside the holes.
Make sure to read the instruction in this manual.

●

Within five minutes of gasket application, install the mating
component.

●

If the liquid gasket protrudes, wipe it off immediately.

●

Do not retighten after the installation.

●

After 30 minutes or more have passed from the installation, fill
the engine oil and coolant.

CAUTION:

If there are instructions in this manual, observe them.

PBIC0275E

PBIC0003E

EMA0622D

SEM159F

PREPARATION

CO-23

[F9Q]

C

D

E

F

G

H

I

J

K

L

M

A

CO

PREPARATION

PFP:00002

Special Service Tools

EBS00S35

NISSAN tool number
(RENAULT too number)
Tool name

Description

WS39930000
(

—

)

Tube pressure

Pressing the tube of liquid gasket

S-NT052

CO-24

[F9Q]

OVERHEATING CAUSE ANALYSIS

OVERHEATING CAUSE ANALYSIS

PFP:00012

Troubleshooting Chart

EBS00S36

Symptom

Check items

Cooling sys-
tem parts
malfunction

Poor heat transfer

Water pump malfunction

Worn or loose drive belt

—

Thermostat stuck closed

—

Damaged fins

Dust contamination or
paper clogging

Mechanical damage

Clogged radiator cooling
tube

Excess foreign material
(rust, dirt, sand, etc.)

Reduced air flow

Radiator fan does not oper-
ate

—

—

High resistance to fan rota-
tion

Damaged fan blades

Damaged radiator shroud

—

—

—

Improper coolant mixture
ratio

—

—

—

Poor coolant quality

—

—

—

Insufficient coolant

Coolant leaks

Cooling hose

Loose clamp

Cracked hose

Water pump

Poor sealing

Radiator

Cracked radiator tank

Cracked radiator core

Reservoir tank cap

Loose

Poor sealing

Reservoir tank

Cracked reservoir tank

Overflowing reservoir tank

Exhaust gas leaks into
cooling system

Cylinder head deterioration

Cylinder head gasket dete-
rioration

Except cool-
ing system
parts mal-
function

—

Overload on engine

Abusive driving

High engine rpm under no
load

Driving in low gear for
extended time

Driving at extremely high
speed

Powertrain system mal-
function

—

Installed improper size
wheels and tires

Dragging brakes

Improper ignition timing

Blocked or restricted air
flow

Blocked bumper

—

—

Blocked radiator grille

Installed car brassiere

Mud contamination or
paper clogging

Blocked radiator

—

Blocked condenser

—

Installed large fog lamp
