CAN COMMUNICATION

BRC-5

[ABS]

C

D

E

G

H

I

J

K

L

M

A

B

BRC

CAN COMMUNICATION

PFP:23710

System Description

EFS002VX

CAN (Controller Area Network) is a serial communication line for real time application. It is an on-vehicle mul-
tiplex communication line with high data communication speed and excellent error detection ability. Many elec-
tronic control units are equipped onto a vehicle, and each control unit shares information and links with other
control units during operation (not independent). In CAN communication, control units are connected with 2
communication lines (CAN H line, CAN L line) allowing a high rate of information transmission with less wiring.
Each control unit transmits/receives data but selectively reads required data only.

CAN Communication Unit

EFS003FA

×

:Applicable

Body type

Sedan/Wagon/Hatch back

Axle

2WD

Engine

YD22DDTi

F9Q

Transmission

M/T

Brake control

ESP

ABS

ESP

ABS

CAN communication unit

ECM

×

×

×

×

×

×

×

×

ESP/TCS/ABS control unit

×

×

×

×

ABS actuator and electric
unit (control unit)

×

×

×

×

Data link connector

×

×

×

×

×

×

×

×

Tyre pressure monitoring
control unit

×

×

×

×

Steering angle sensor

×

×

×

×

Smart entrance control unit

×

×

×

×

×

×

×

×

Combination meter

×

×

×

×

×

×

×

×

Can communication type

BRC-43, "TYPE

21,TYPE22/TYPE29,

TYPE30"

BRC-6, "TYPE

23,TYPE24/TYPE31,

TYPE32"

BRC-45, "TYPE 25/

TYPE26"

BRC-7, "TYPE 27/
TYPE28"

BRC-6

[ABS]

CAN COMMUNICATION

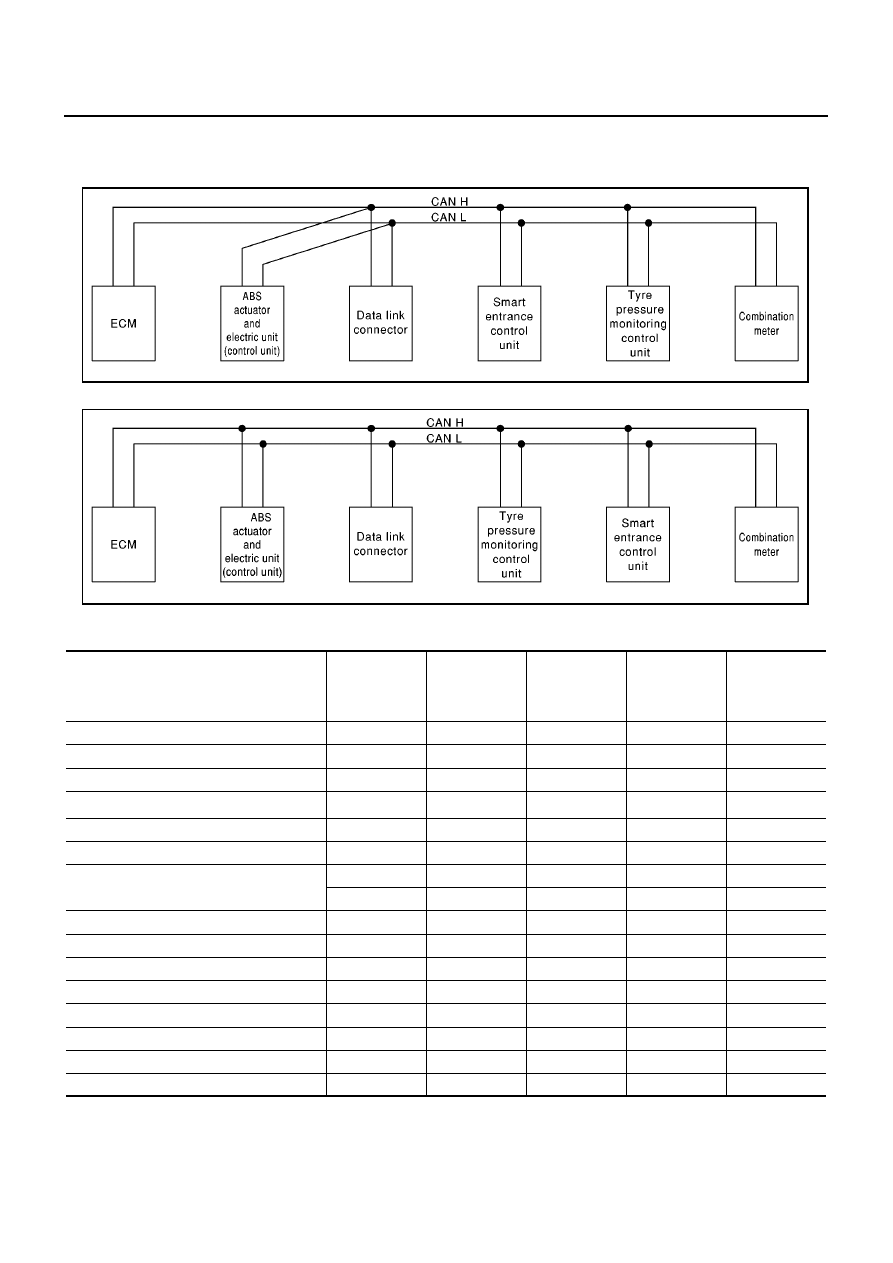

TYPE 23,TYPE24/TYPE31, TYPE32
System diagram

●

LHD models (Type23, Type24)

●

RHD models (Type31, Type32)

Input/output signal chart

T: Transmit R: Receive

SKIA1525E

SKIA1539E

Signals

ECM

ABS actuator

and electric

unit (control

unit)

Smart entrance

control unit

Tyre pressure

monitoring

control unit

Combination

meter

Engine speed signal

T

R

Air conditioner switch signal

R

T

MI signal

T

R

Glow indicator lamp signal

*1

T

R

Engine coolant temperature signal

T

R

Fuel consumption signal

T

R

Vehicle speed signal

T

R

R

R

T

Seat belt reminder signal

R

T

Lighting switch position signal

T

R

Flashing indicator signal

T

R

Engine cooling fan speed signal

T

R

Child lock indicator signal

T

R

Door switches state signal

T

R

A/C compressor signal

T

R

Tyre pressure signal

T

R

CAN COMMUNICATION

BRC-7

[ABS]

C

D

E

G

H

I

J

K

L

M

A

B

BRC

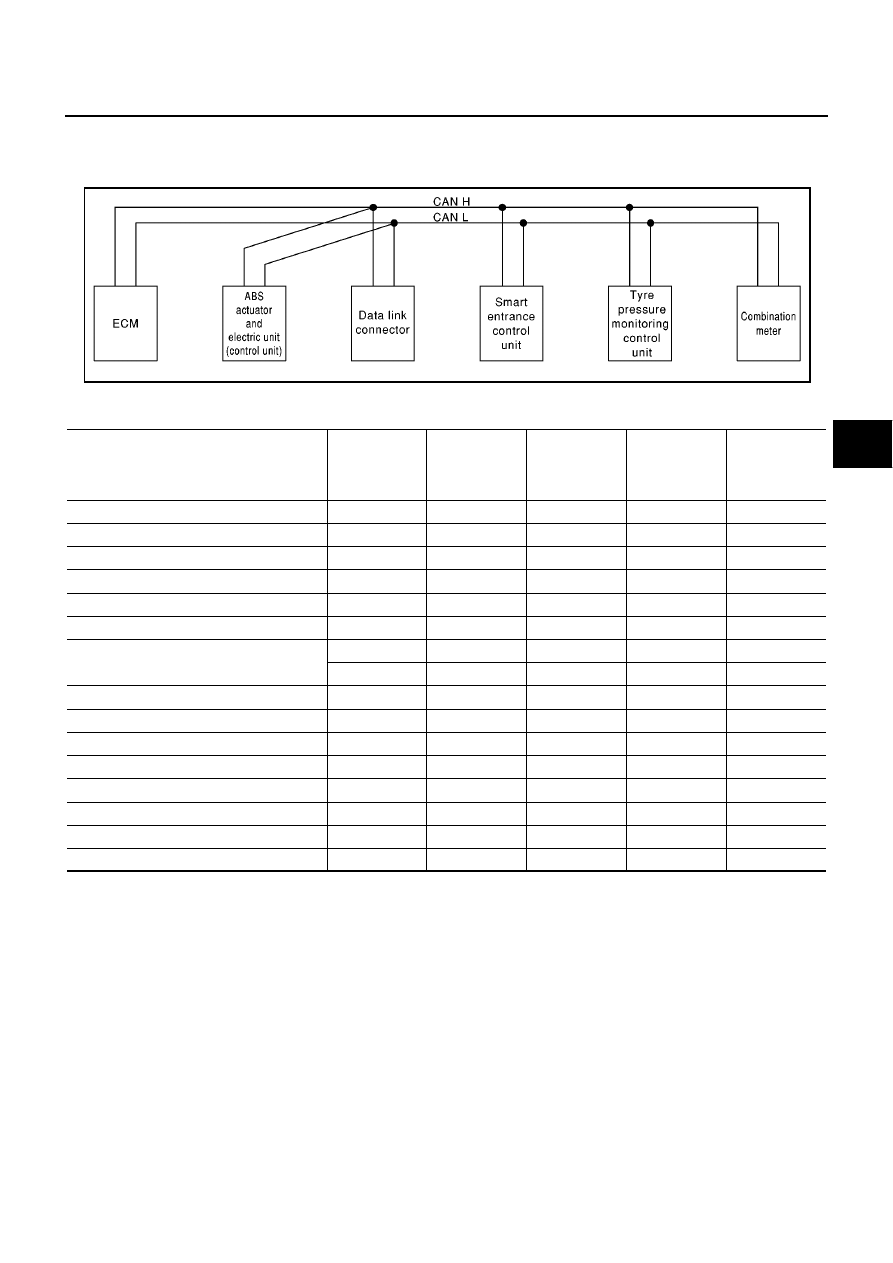

TYPE 27/TYPE28
System diagram

●

LHD models (Type27, Type28)

Input/output signal chart

T: Transmit R: Receive

SKIA1525E

Signals

ECM

ABS actuator

and electric

unit (control

unit)

Smart entrance

control unit

Tyre pressure

monitoring

control unit

Combination

meter

Engine speed signal

T

R

ABS operation signal

R

T

MI signal

T

R

Glow indicator lamp signal

T

R

Engine coolant temperature signal

T

R

Fuel consumption signal

T

R

Vehicle speed signal

R

T

R

R

T

Seat belt reminder signal

R

T

Lighting switch position signal

T

R

Flashing indicator signal

T

R

Engine cooling fan speed signal

T

R

Child lock indicator signal

T

R

Door switches state signal

T

R

A/C compressor signal

T

R

Tyre pressure signal

T

R

BRC-8

[ABS]

TROUBLE DIAGNOSIS

TROUBLE DIAGNOSIS

PFP:00004

Fail-safe Function

EFS002VZ

●

If a malfunction occurs in ABS electrical system, and control unit detects the malfunction, ABS warning
light on gauge turns ON to inform driver of system malfunction.

How to Proceed with Trouble Diagnosis

EFS002W0

BASIC CONCEPT

●

The most important point to perform trouble diagnosis is to understand vehicle systems (control and
mechanism) thoroughly.

●

It is also important to clarify customer complaints before inspec-
tion.
First of all, reproduce symptom, and understand it fully.
Ask customer about his/her complaints carefully. In some cases,
it will be necessary to check symptoms by driving vehicle with
customer.

CAUTION:

Customers are not professional. It is dangerous to make an
easy guess like “maybe the customer means that...,” or
“maybe the customer mentions this symptom”.

●

It is essential to check symptoms right from the beginning in
order to repair a malfunction completely.
For intermittent malfunction, reproduce symptom based on inter-
view with customer and past examples. Do not perform inspec-
tion on ad hoc basis. Most intermittent malfunctions are caused
by poor contacts. In this case, it will be effective to shake sus-
pected harness or connector by hand. When repairing without
any symptom diagnosis, you can not judge if malfunction has
actually been eliminated.

●

After completing diagnosis, always erase diagnostic memory.
Refer to

BRC-17, "CONSULT-II Functions"

.

●

For intermittent malfunction, move harness or harness connector by hand. Then check poor contact or
false open circuit.

●

Always read “GI Section”

GI-3, "PRECAUTIONS"

to check the general guidelines and to confirm the gen-

eral precautions.
