Pin and Pin Boot

Check for wear, cracks or other damage. Replace if any of the above conditions are observed.

DISC ROTOR INSPECTION
Visual Inspection

Check surface of the disc rotor for uneven wear, cracks and serious damage. If uneven wear, cracks or seri-
ous damage is detected, replace it.

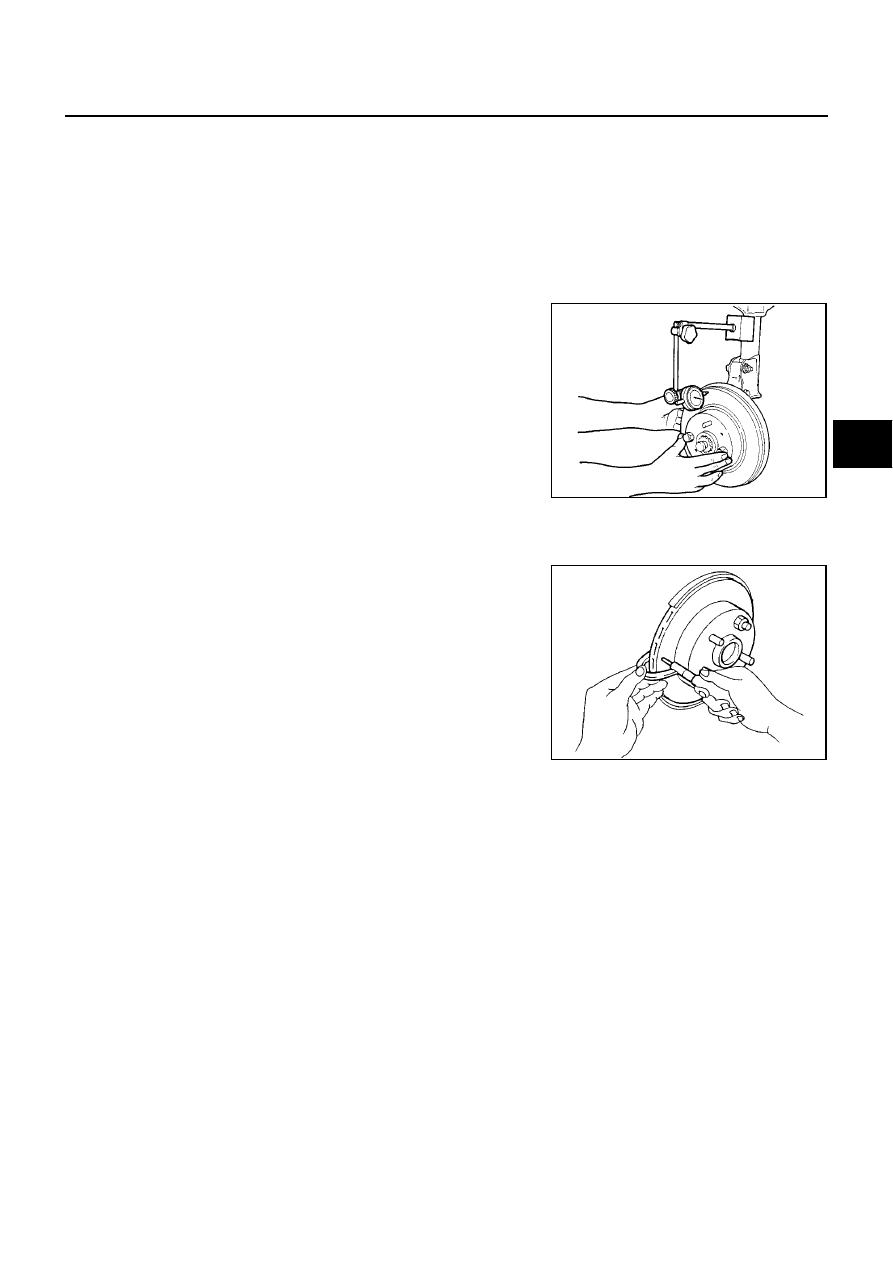

Run Out Inspection

1.

Using wheel nuts, fix the disc rotor to the wheels hub. (2 or more positions)

2.

Using a dial indicator, check run out.

CAUTION:

Before measuring, make sure that the axle endplay is 0 mm
(0 in).

3.

If the run out is outside the limit, find the minimum run out point
by shifting the mounting positions of the disc rotor and wheel hub by one hole.

Thickness Inspection

Using a micrometer, check thickness of the disc rotor. If the thick-
ness is outside the standard, replace the disc rotor.

Measurement point:

At a point 10 mm (0.39 in) from the outer edge
of the disc.

Run out limit:

0.15 mm (0.0059 in) or less

BRA0013D

Standard thickness

: 10.0 mm (0.39 in)

Wear limit

: 9.0 mm (0.35 in)

Maximum uneven wear (measured at 8 positions):

0.02 mm (0.0008 in) or less

SBR020B

BR-32

SERVICE DATA AND SPECIFICATIONS (SDS)

SERVICE DATA AND SPECIFICATIONS (SDS)

PFP:00030

General Specifications

EFS002VI

Unit: mm (in)

Brake Pedal

EFS002VJ

Check Valve

EFS002VK

Brake Booster

EFS002VL

Vacuum type

Front Disc Brake

EFS002VM

Front brake

Brake model

CL25VCG

Cylinder bore diameter

57.2 (2.25)

Pad
Length x width x thickness

110.6

×

54.2

×

11.0

(4.34

×

2.134

×

0.433)

Rotor outer diameter x thickness

280

×

28 (11.02

×

1.10)

Rear brake

Brake model

FNc38/11/11, FN11

Cylinder bore diameter

38.0 (1.496)

Pad
Length x width x thickness

89.0

×

40.7

×

11.0

(3.504

×

1.602

×

0.433)

Rotor outer diameter x thickness

278

×

10 (10.94

×

0.39)

Master cylinder

Cylinder bore diameter

22.22 (7/8)

Control valve

Valve model

Electronic control type

Brake booster

Booster model

V255

Diaphragm diameter

225 (8.86)

Recommended brake fluid

DOT 3 or DOT 4

Free play (at pedal top surface)

3 - 11 mm (0.12 - 0.43 in)

Looseness at clevis pin (at pedal top surface)

1 - 3 mm (0.04 - 0.12 in)

Brake pedal height (from dash panel top surface)

M/T model

154.7 - 164.7 mm (6.09 - 6.48 in)

A/T or CVT model

163.4 - 173.4 mm (6.43 - 6.83 in)

Depressed pedal height under force of 490 N (50
kg,110.6 lb)
(from dash panel top surface)

M/T model

Without ACC

83.2 mm (3.276 in) or more

With ACC

85.8 mm (3.378 in) or more

A/T or CVT
model

Without ACC

91.9 mm (3.618 in) or more

With ACC

94.5 mm (3.720 in) or more

Clearance between threaded end of stop lamp switch and pedal stopper

0.74 - 1.96 mm (0.0291 - 0.0772 in)

Vacuum leakage [at vacuum of 66.7 kPa (-500 mmHg, -19.69
inHg)]

Within 1.3 kPa (10 mmHg, 0.39 inHg) of vacuum for 15 sec-

onds

Vacuum leakage [at vacuum of -66.7 kPa (-500 mmHg, -19.69
inHg)]

Within 3.3 kPa (25 mmHg, 0.98 inHg) of vacuum for 15 sec-

onds

Input rod installation standard dimension

125 mm (4.92 in)

Brake type

CL25VCG

Brake pad

Standard thickness (new)

11.0 mm (0.433 in)

Repair limit thickness

2.0 mm (0.079 in)

Disc rotor

Standard thickness (new)

28.0 mm (1.102 in)

Repair limit thickness

26.0 mm (1.024 in)

Runout limit

0.07 mm (0.0028 in)

SERVICE DATA AND SPECIFICATIONS (SDS)

BR-33

C

D

E

G

H

I

J

K

L

M

A

B

BR

Rear Disc Brake

EFS002VN

Brake type

FNc38/11/11, FN11

Brake pad

Standard thickness (new)

11.0 mm (0.433 in)

Repair limit thickness

2.0 mm (0.079 in)

Disc rotor

Standard thickness (new)

10.0 mm (0.39 in)

Repair limit thickness

9.0 mm (0.35 in)

Runout limit

0.15 mm (0.0059 in)
